当铁芯或铁芯片表面磁场强度的最大值Hm高于磁场强度的平均值Ha时，其差值为：

该数值和磁场强度增量?H之比等于：μaδ2/12ρcτ ，它表征涡流的影响，并与平均导磁率μa及铁芯片厚度δ的平方成正比，与铁芯片材料的电阻率ρc及脉冲宽度τ成反比。

根据(2-62)式可知，铁芯或铁芯片表面的磁场由两个部分组成：

(1)平均磁场，它随时间线性增长，由线圈中固定的电动势感应所产生；

(2)常数部分，它不随时间变化，由补偿涡流的产生的去磁场所形成。

对应铁芯片表面的两部分磁场，我们可以把它们分别看成是由 和 两部分电流产生的。根据安培环路定律：磁场强度矢量沿任意闭合路径一周的线积分，等于穿过闭合路径所包围面积的电流代数和。以及磁路的克希霍夫定律：在磁场回路中，任一绕行方向上磁通势NI(N为线圈匝数，I为电流强度)的代数和恒等于磁压降 Hili(Hi 为磁场强度， li为磁路中磁场强度为Hi的平均长度)的代数和。即：

Hm=N*i/l =N(iμ+ib)/l (2-64)

(2-64)式中， l为磁回路的平均长度； i =iμ +ib ， iμ为变压器线圈中的励磁电流； ib为因涡流影响使流过变压器线圈电流增加的电流。根据(2-62)式和(2-7)式求得：

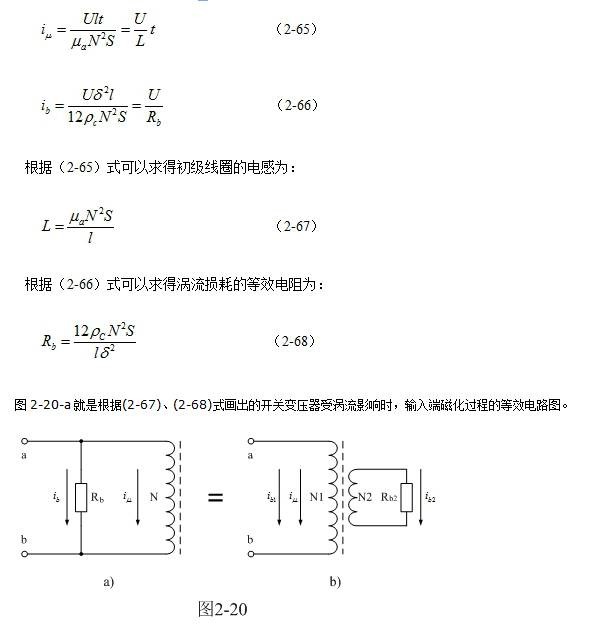

图2-20-a中，Rb为涡流损耗等效电阻，N为变压器初级线圈。由此可以看处，由于受涡流损耗的影响，变压器铁芯被磁化时，相当于一个涡流损耗等效电阻Rb与变压器初级线圈N并联。图2-20-b是更形象地把涡流损耗等效成一个变压器次级线圈N2给损耗电阻Rb2提供能量输出，流过变压器次级线圈N2的电流 ，可以通过电磁感应在变压器初级线圈N1中产生电流ib1 。根据(2-66)式和图2-20，可求得变压器的涡流损耗为：

(2-69)式中，Sl=Vc 为变压器铁芯的体积，S为变压器铁芯的面积， l为磁回路的平均长度， δ为铁芯片的厚度，N为变压器初级线圈匝数， ρc为铁芯片的电阻率，τ为脉冲宽度，?B为磁通密度增量。

由此，我们可以看出：变压器铁芯的涡流损耗，与磁感强度增量和铁芯的体积成正比，与铁芯片厚度的平方成正比，与电阻率及脉冲宽度的平方成反比。

值得注意的是，上面各式中代表面积S的属性，它既可以代表某一铁芯片的截面积，也可以代表变压器铁芯的总面积，当S变压器铁芯的总面积时，相当于上面结果是很多单个铁芯片涡流损耗的代数和。同理，以上各式中代表铁芯片厚度的δ ，既可以代表某一铁芯片的厚度，也可以代表变压器铁芯的总厚度，因为铁芯片的厚度δ 的取值是任意的。

但是，在变压器铁芯总面积相等的情况下，由一块铁芯片或多块相同厚度的铁芯片组成的变压器铁芯，其涡流损耗是不相同的。例如，在变压器铁芯总面积相等的情况下，由一块铁芯片组成的变压器铁芯的涡流损耗，是由两块铁芯片组成的变压器铁
