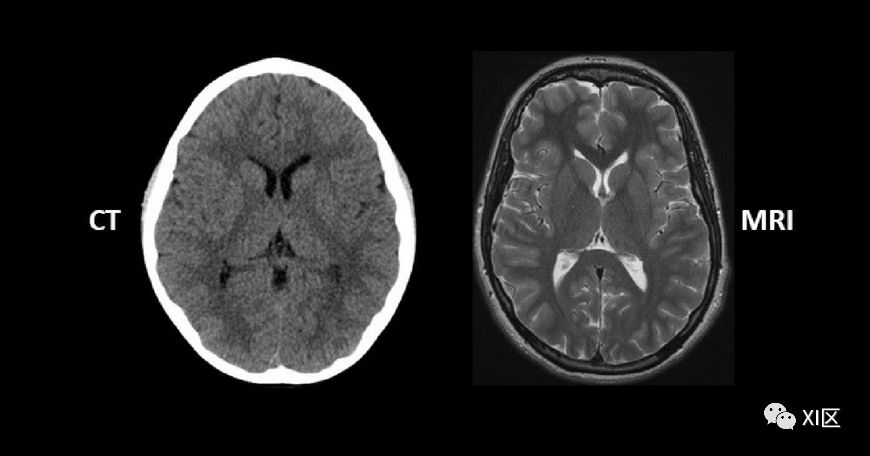

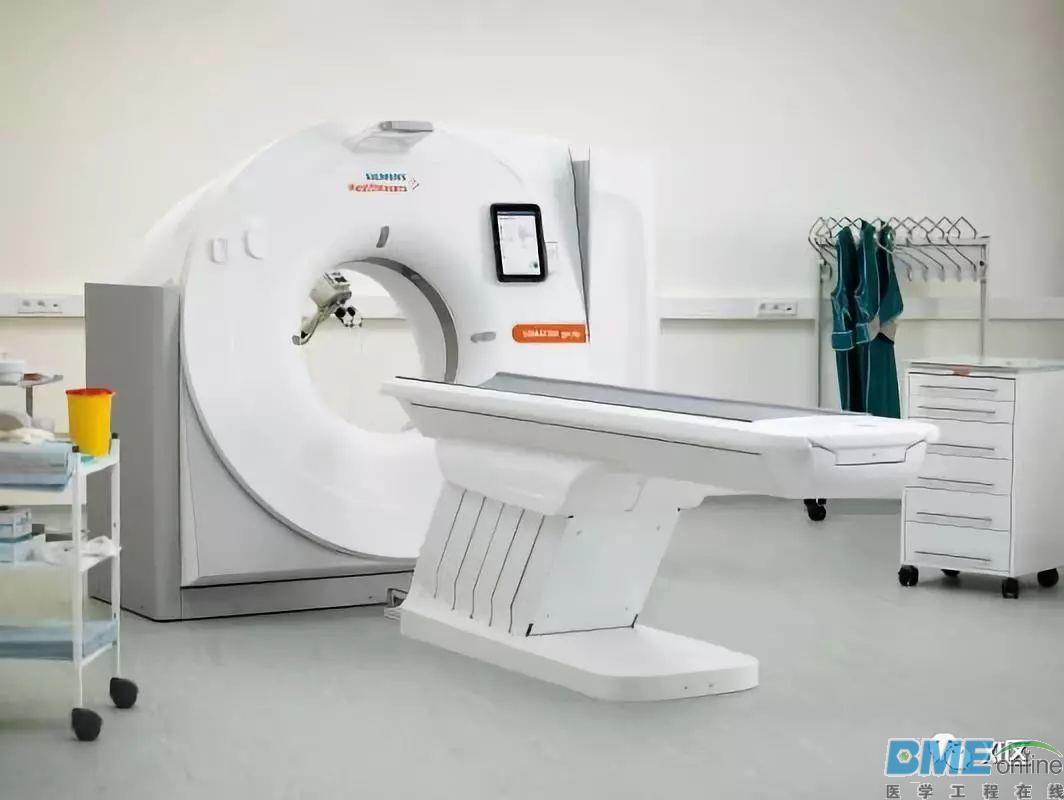

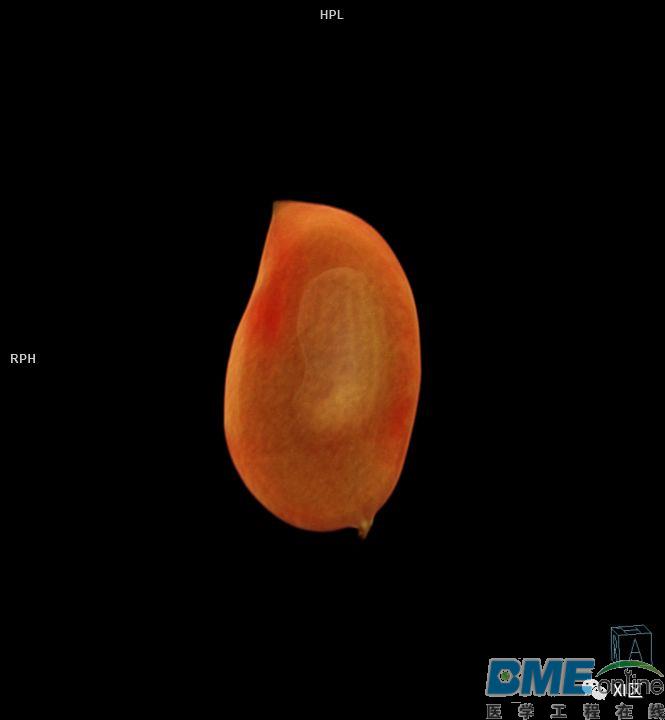

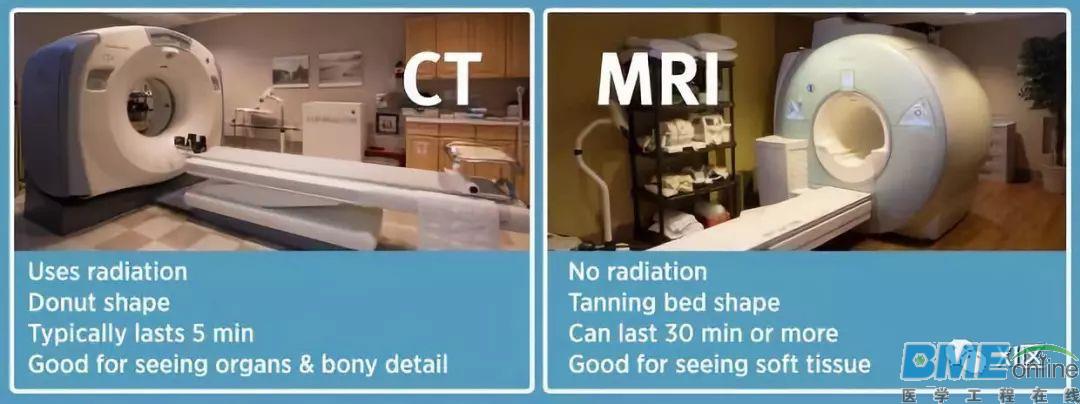

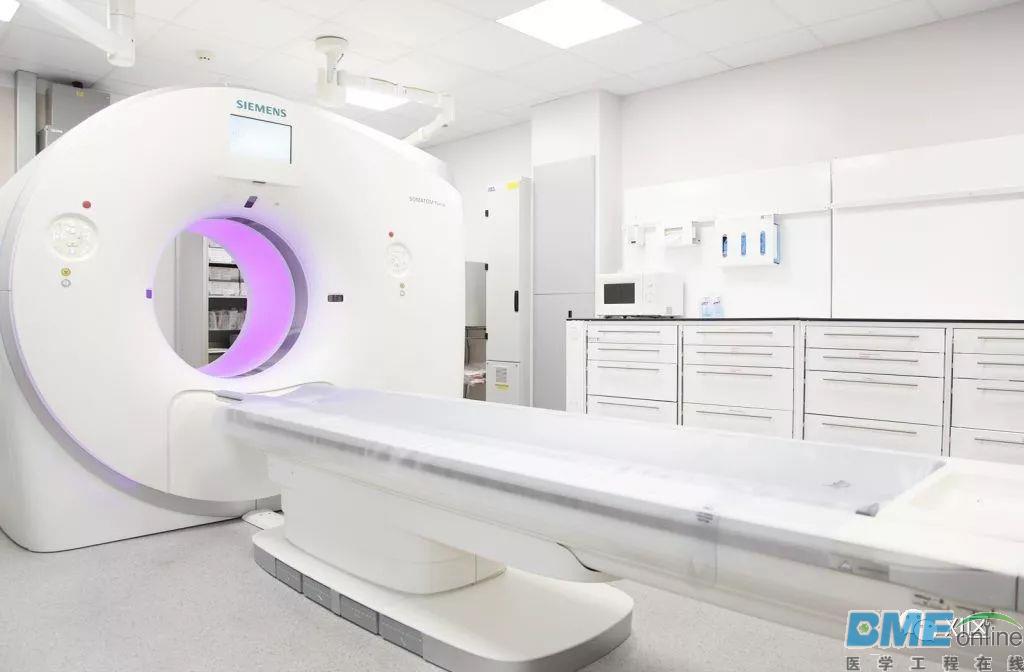

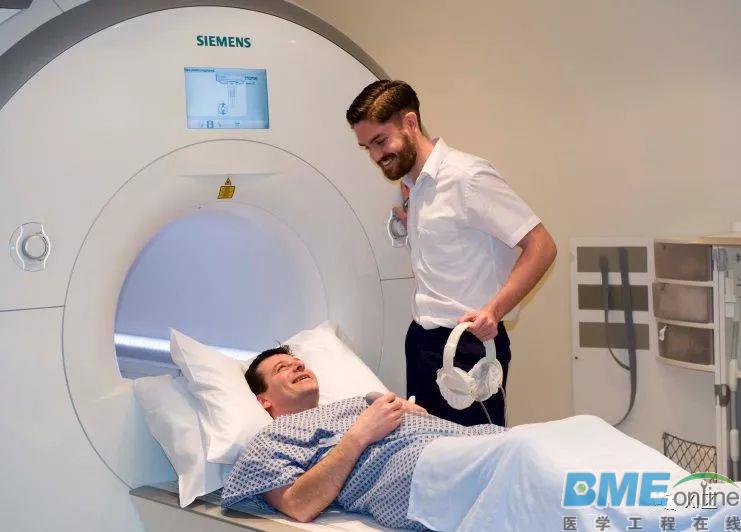

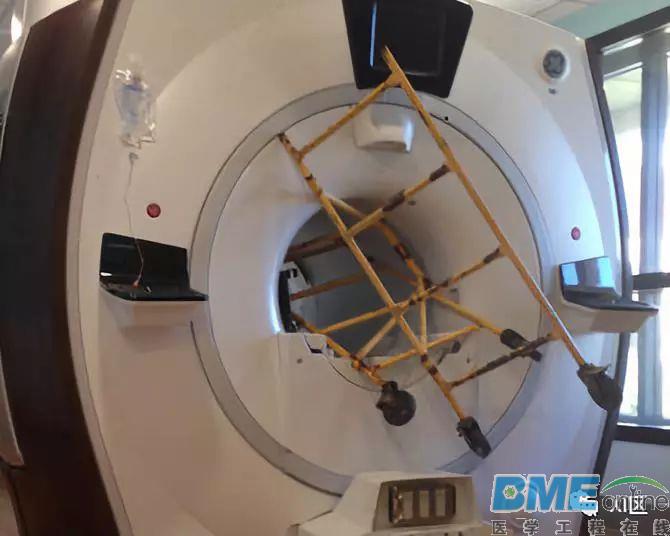

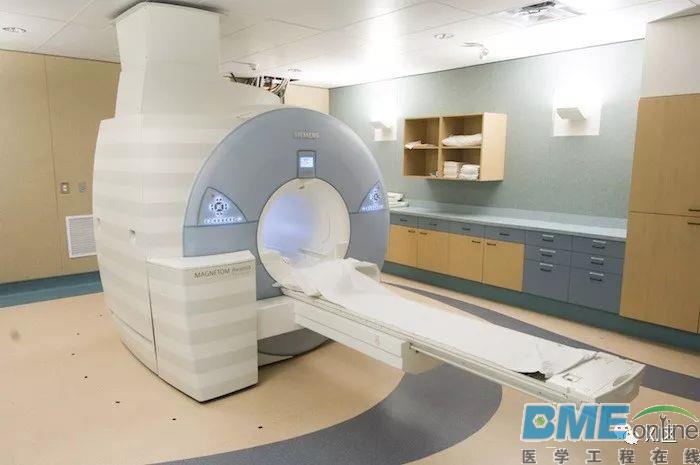

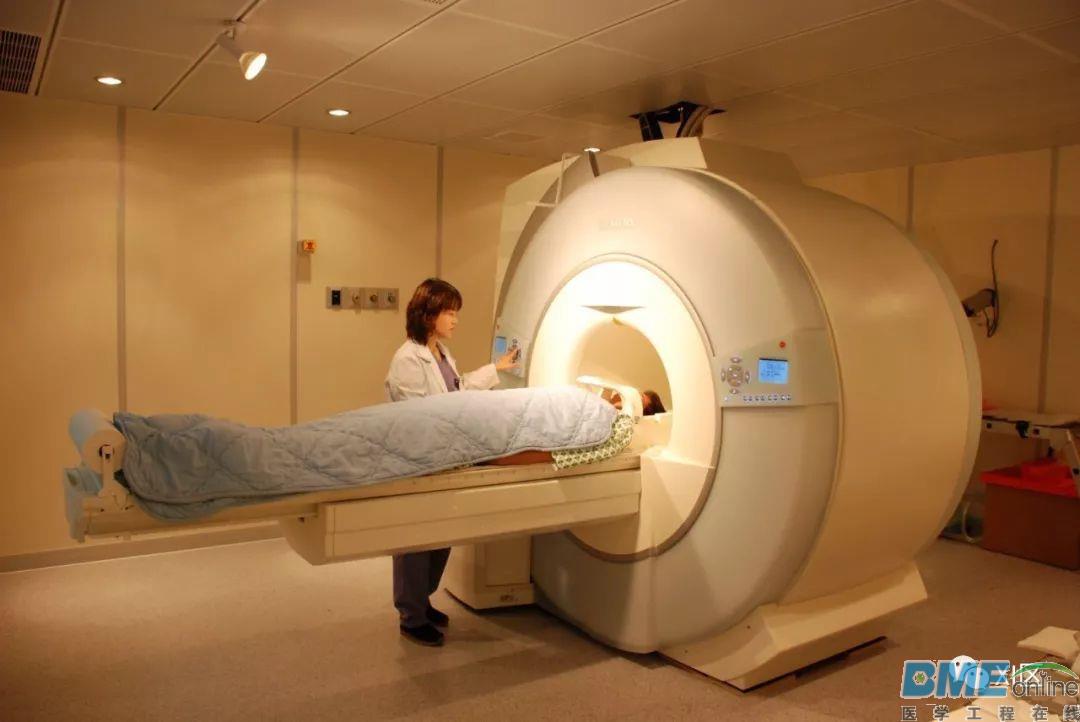

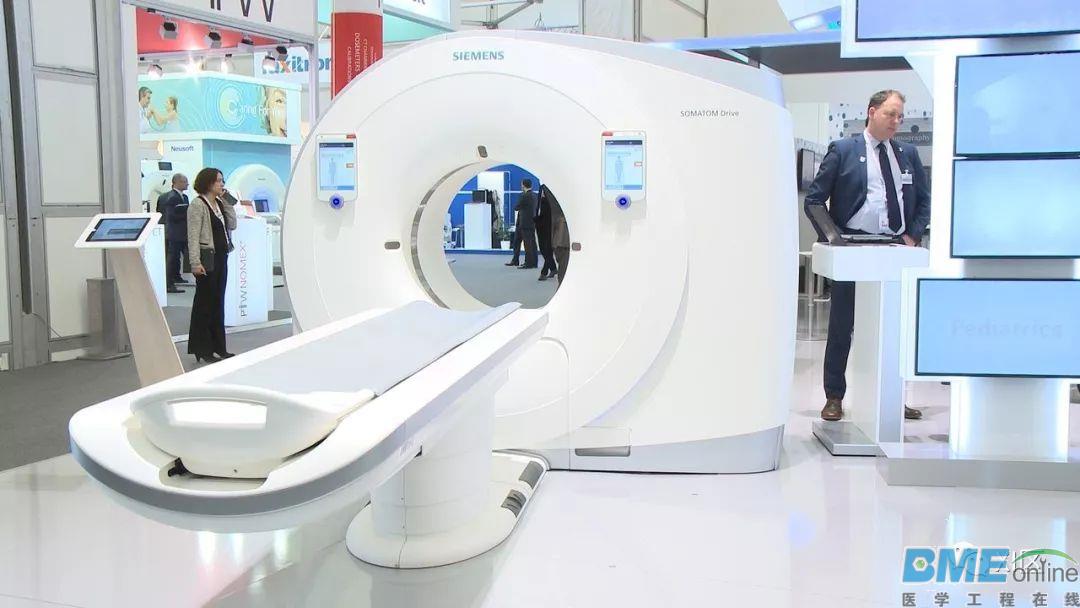

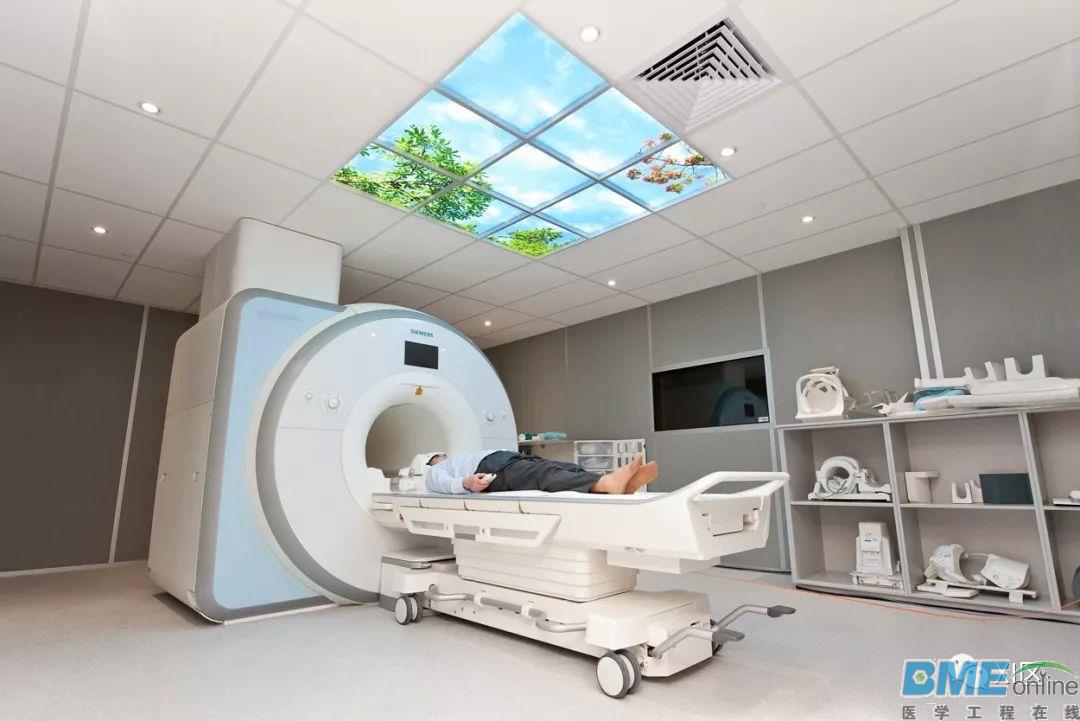

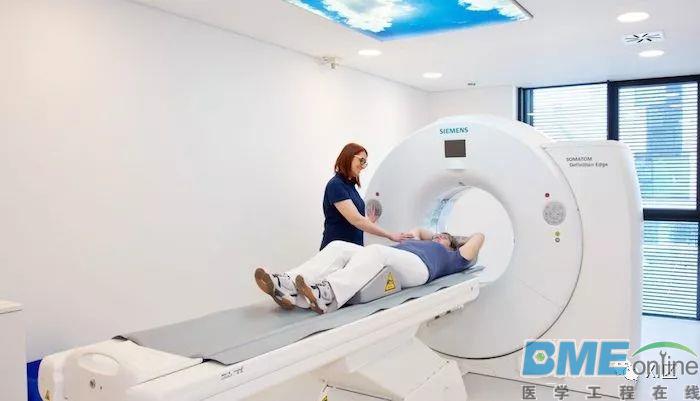

对于非影像专业的人来说，区分CT和MR设备往往比较困难，就连某些权威媒体也经常搞错，何况咱们普通老百姓呢。的确，两种设备长的有很多相似之处，比如，都是一个大个儿的设备中间有个洞，检查时人躺在床上塞进洞里去。  (图片源自网络) 以往的科普文章都是根据原理来区分，或者根据图像来区分。  (图片源自网络) 但是这样依然有一个问题，如果我们看到一台机器，需要从外形上尽快区分开，如果根据原理，依然雾里看花，分不清楚。  (图片源自网络) 因此，我们今天从外形上对两种机器进行一下区分，这样即使我们没有专业知识背景，依然能够区分两种设备了。 从外形上看，CT和MR设备主要有以下几点区别： 1 CT不会连接到天花板，MR会连接到天花板 虽然两者往往都有设备间，但由于成像原理不同，CT通常走地下线路与设备间连接，MR则需要从天花板上走线连接设备间。   上图为CT，下图为MR，可以看到MR设备的机器上方有个装置连接到天花板。(图片源自网络) ２ CT的孔洞大而浅，MR的孔洞小而深 CT设备里主要是球管和探测器，MR主要是磁体，因此孔洞的大小和深度不一样，通常CT孔洞比较大而浅，机器看起来更薄，MR孔洞比较小而深，机器看起来更厚。   上图为CT，下图为MR，可以看到MR设备更长，孔洞更小。(图片源自网络) 3 CT有架子挂铅衣，MR有架子放各种线圈 CT检查使用X光，有辐射，需要使用铅衣进行保护；MR没有辐射，但是需要各种线圈放在检查部位周围，帮助成像。   上图为CT，下图为MR，图片右侧分别放置了铅衣架和线圈柜。(图片源自网络) 4 CT门口提示有辐射，MR门口提示有磁场 CT有辐射，因此在检查室门口有辐射警示，MR是强磁场，因此检查室门口有强磁场警示。   上图为CT，下图为MR，检查室门口的警示不同。(图片源自网络) 5 进入CT室可以不做准备，进入MR室需要去除钥匙，硬币，手表，银行卡，皮带... CT在没有曝光时没有射线，MR在没有扫描时依然有强磁场，因此如果想要进入检查室，需要做相应准备。  由于MR磁场是地球磁场强度的3-6万倍，因此金属物品不能带进MR检查室。(图片源自网络) 6 检查时CT只有机架旋转的声音，MR会有“吱吱吱”“咔咔咔”...的声音 听一下就知道了，MR检查会发出规律的声音，而且通常会比较大，CT则没有这样的声音。  一般MR检查会有噪声，因此患者在检查时会被戴上耳机。(图片源自网络) 7 CT室灯光更亮，MR室灯光更暗。   上图为CT，下图为MR，检查室灯光亮度不同。(图片源自网络) 下次有机会去放射科，试着用这几个特征分析一下吧！ 2018年12月7日于Erlangen  封面：芒果（SOMATOM Force扫描，VRT重建）  |
