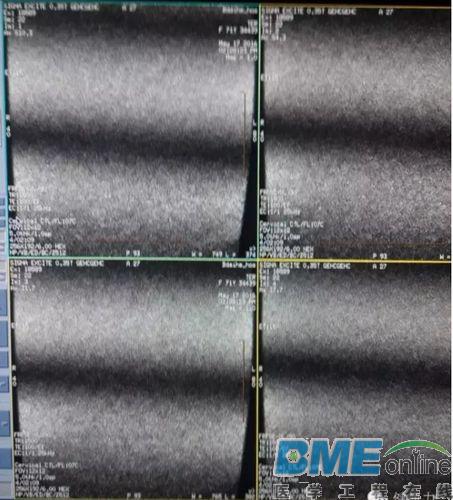

设备名称：GE MR设备型号：SIGNA OVATION 0.35T 故障现象：近段时间经常出现如下伪影

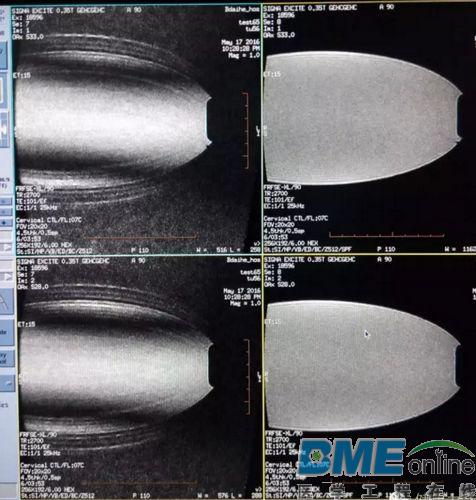

故障信息查看：查看主机ERROR LOG,没有异常。 故障分析：图像伪影不是每幅都有，也不是每个序列都有，但所有线圈都出现过，因此与线圈关系很小。分别用纯粹的轴位矢位和冠位扫描体模，发现冠位一般没有伪影，但各幅图像亮暗不一样。轴位伪影一般为横条和横纹。矢位图像一般为竖条和竖纹，所以判断故障与梯度关系较大。还发现定位像一般正常，FRFSE，FLAIR易出伪影。 故障确认：用BODY线圈扫描，方形体模，定位像，手动预扫，粗调时发现有双峰，细调时波峰消失。 扫描后图像信噪比较差。 扫描FRFSE 轴位图像，发现沿RL方向有横黑条。 扫描FRFSE 矢位图像，发现沿SI方向有竖黑条。 扫描FRFSE冠位图像，发现图像基本正常，但用同一窗宽窗位显示时，发现图像亮暗不一样。 交换了Y轴和Z轴梯度输出线，扫描时发现伪影还与Z轴有关。图像如下。
交换了Y轴和Z轴梯度放大器的控制线，扫描时伪影不变化。故障点应该在梯度放大器之前的控制部分。 故障解决：更换梯度放大器AN8295的SCA板，再扫描体模，图像不再出现伪影。试扫病号,工作正常。 维修心得：此故障真正原因是梯度处理器板SCA，输出的梯度信号不稳定，导致Z轴用做相位编码时不稳定，产生伪影。
|
