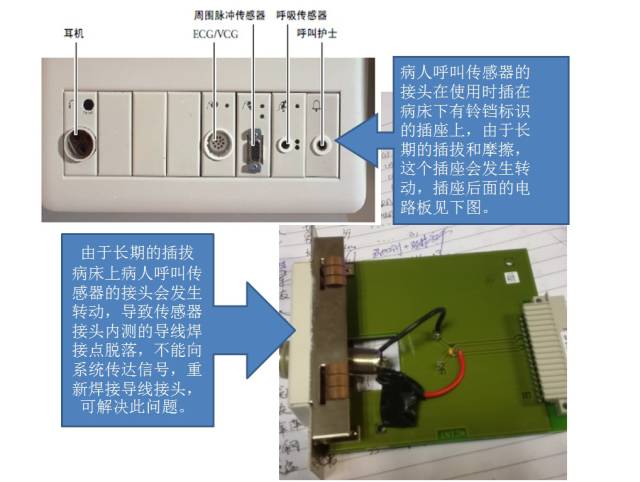

设备名称：飞利浦核磁共振成像 设备型号：Achiva1.5T系统 关 键 词 ：病人呼叫传感器故障 故障现象 病人呼叫传感器不起作用。 故障信息查看 1、取下病人呼叫传感器(见附图1)，用万用表(电阻档)测量病人呼叫传感器插头端的两个电极(插头上面有一压阻传感器)。当用手按压传感器另一端的气囊时，插头两极的电阻发生较大变化。说明病人呼叫传感器本身是好的，其内部压阻传感器没有损坏。  附图1：病人呼叫传感器 2、观察病床下病人呼叫传感器的接口部分，发现传感器接口板上的插座有松动、可转动的迹象，怀疑其内部接线损坏。 故障解决 拆下位于病床下的传感器接口板(附图2)，证实内部接线损坏，用无磁焊锡重新焊接断点，故障解决。  附图2：传感器接口板 维修心得 1、维修此类故障，要了解传感器的基本原理。由于传感器最后输出的是电信号，一般利用万用表的电阻或电压档都可以判断出传感器的好坏。 2、由于传感器接口过于接近磁体中心，焊接时一定要用无磁焊锡，否则会将聋子治成哑巴。有磁性的焊锡会影响MRI系统的正常成像(特别是对匀场较高的弥散成像)。 3、建议技师在更换外围设备及线圈时，尽量双手轻柔插拔接头，可以延长设备使用寿命。
|
