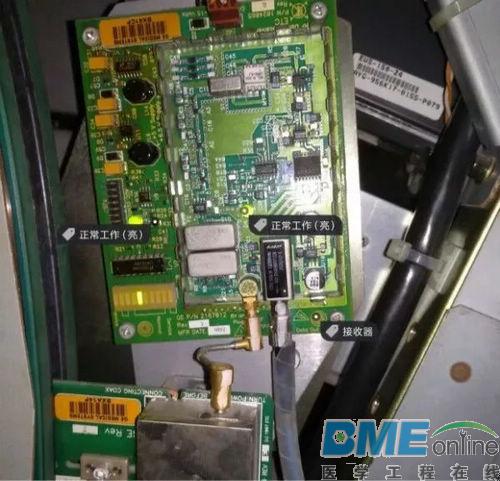

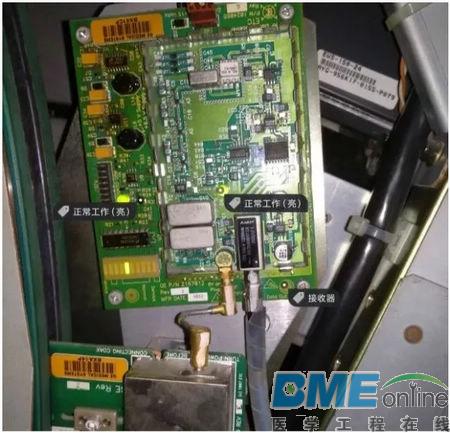

设备型号 GE HISpeed DX/I 故障现象 定位像扫描曝光正常，断层扫描报错：HW Error：RAW DATA Acquisition Error。扫描不能进行下去。 故障分析及排除 根据故障提示，由于计算机未接收到DAS数据或者在DASIFN板上检测到DAS数据异常，因而报错。一般情况出错此故障包括以下几种情况： 1、RF Transmiter及RF Receiver供电电源问题或DTRF ASSY故障; 2、DAS数据RF Transmiter或巴伦器件问题; 3、DAS数据RFReceiver或巴伦器件问题; 4、光纤线断裂; 5、DASIFN板故障。 本着先易后难的原则，首先检查RF Transmiter及RF Receiver供电电源，测量供电电压均正常，排除了电源问题的可能性。 进入Service Menu–Diagnostics–Offline Scan，分别选用Stationary和Rotor两种模式做Ofline测试，系统不能执行，错误信息：HW Error：RAW DATA Acquisition Error。 进入Service Menu—Diagnostics–DAS DATA Transfer Test，固定模式下全部PASS，旋转模式下报错。因此可以考虑DASFIN板、光纤线、DTRF ASSY均正常。 由于旋转模式，RF信号强度变化较大，但信号弱时即产生报错，在旋转时观察RF Receiver灯状态，发现旋转时较多时候灯跳到红灯位置，说明以上判断正确。那么故障锁定在RF Transmiter及RF Receiver之间。  仔细观察RF Transmiter指示灯亮，但巴伦器件指示灯未亮，考虑巴伦器件应该存在问题，测量巴伦器件供电电压正常。说明巴伦器件元件存在故障。 由于更换该部件价格较高，小工于考虑维修电路板。 要知道，维修电路板可是小工的强项! 找到相关电路，测量排查各元件，更换损坏的元件。重新安装回位，开机巴伦器件两个指示灯亮起，此时RF Receiver信号强度指示满格，说明信号已增强。  适当调低信号，用旋转模式做DAS DATA Transfer Test全部PASS，旋转扫描曝光正常，故障排除。
|
