提高开关电源效率的一些小技巧

1、在开关电源次级输出端的肖特基上并一个小功率快速二极管来代替RC吸收。

2、在体积和面积的允许下，尽量选用PQ RM型的变压器，在安规允许的情况下，变压器不加挡墙效率可以得到提升。3、输入和输出的电解容量值。AC输入整流电解容量低时效率会低0.2~1个点，何为低？用示波器看AC输入整流后纹波，小于10W功率，纹波10~30V为佳，大于10W纹波在5~20V为佳。4、主电流回路PCB尽量短。5、优化变压器参数设计，减少振铃带来的涡流损耗。6、合理选用开关器件。7、输入EMI部分优化设计8、选择高效率的拓补结构9、选择好的电解电容10、启动部分功耗设计11、芯片辅助供电优化

视频教程团购优惠活动最后8天，活动结束后将恢复原价

长按二维码进入众筹团购

视频教程的相关情况

主讲人简介

张飞

IC咖啡2015年度最受欢迎讲师2005年起从事电子研发，2008年至2015年在大型外资企业担任首席工程师、专家，研发企业未来3至5年的产品。提出学习研究和设计电路的三大定律，颠覆大家原有学习电路固有思维，消除电路学习恐惧给大家带来快乐学习的全新思路。凭着过硬的技术，如今已成功创立并经营一家年产值几千万元的科技企业。

目录

上部

1、反激开关电源的设计思路，拓扑结构及原理框图讲解

2、驱动电路设计

3、经典驱动芯片UC3842 内部结构讲解

4、频率设计讲解

5、吸收电路设计及作用讲解

6、功率开关管MOSFET的开关速度，发热因素及选型讲解

7、输出电路设计

8、MOSFET选型，吸收电路器件选型，输出二极管选型，输入输出电容等重要器件参数计算。

9、电流环设计

10、电压环设计

11、经典基准电压源TL431 内部结构讲解

12、光耦的应用讲解

13、TL431、光耦组合电路参数计算。

14、EMI设计简单介绍

下部

一、变压器设计计算与制作

1、反激电源高频变压器设计

a、占空比的设定，频率f的设定

b、匝数比设定

c、初级电流计算

d、初级感量计算

e、初级匝数计算

f、次级匝数计算

g、磁芯选型

2、 变压器绕制方式讲解

3、 变压器感量测试和漏感测试讲解

二、反激开关电源硬件调试与测试

1、使用示波器，输入电压测试，输入纹波测试，输出电压测试，输出纹波测试及改善。

2、启动延时调试。

3、初级和次级波形测试。

4、MOS管开通和关断时间测试。

5、MOS管发热因素调试，高频噪音EMC 调试。

6、输出电压改变调试。

7、轻载和重载测试。

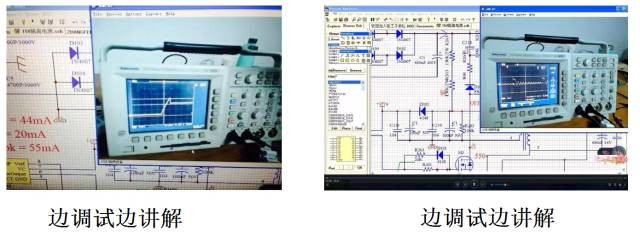

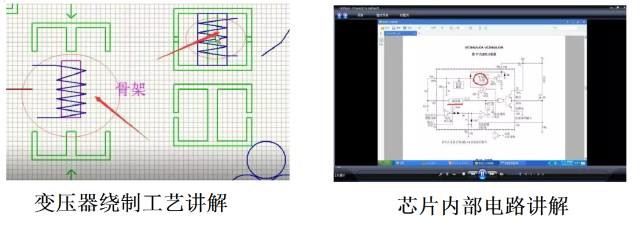

视频教程部分截图
