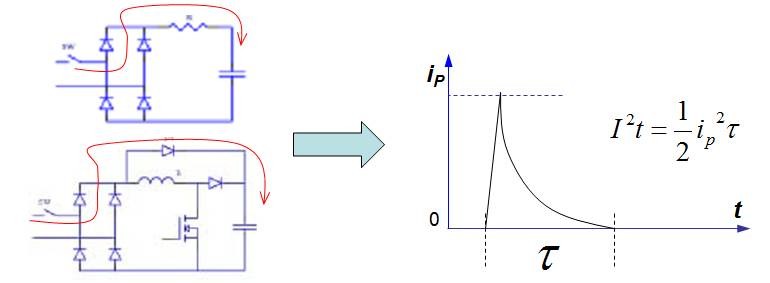

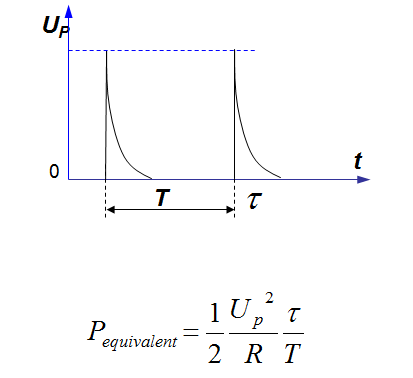

整流桥、二极管必须考虑的瞬间耐流量! 打开数据手册如下图 一般高速的DIODE的I2t值比低速的DIODE要小的多,我们选用时需要注意。 I2t和最大不可重复正向电流有什么关系? 开机时的冲击电流波形: 举例: KBP08的最大不可重复峰值电流(8.6ms正弦半波)是50A,换算成I2T是10.75A2s。 如果电解电容是200UF,NTC电阻满载升温后1欧姆,则满载关机马上开机条件下,如果开机瞬间整流后电压350V,实际承受的I2T是12.25A2s,超出可承受的瞬时电流。 选用整流桥时要考虑实际选用的电解电容和NTC 启动电阻的功耗: 最全 PFC实战视频教程120讲60小时可能是史上完整的PFC视频教程(共计时长:120讲 60小时)第一部分:开关电源BUCK部分(30小时)一是基于PTS5430芯片的Buck电路;二是基于分立器件去搭Buck电路;三基于LNK306芯片的BUCK电路。第二部分:BOOST部分(10小时)基于UC3842电源芯片的Boost电路。第三部分:功率因素校正(PFC)部分(20小时)基于NCP1654芯片的PFC部分
|
