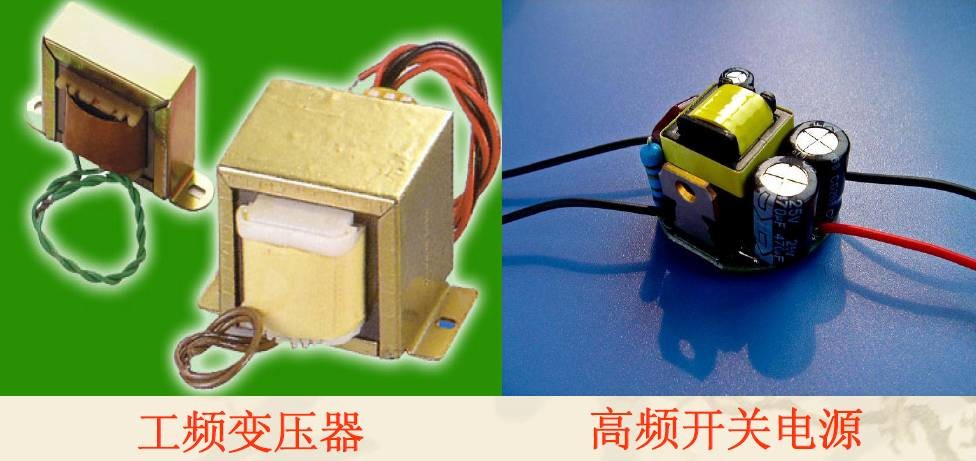

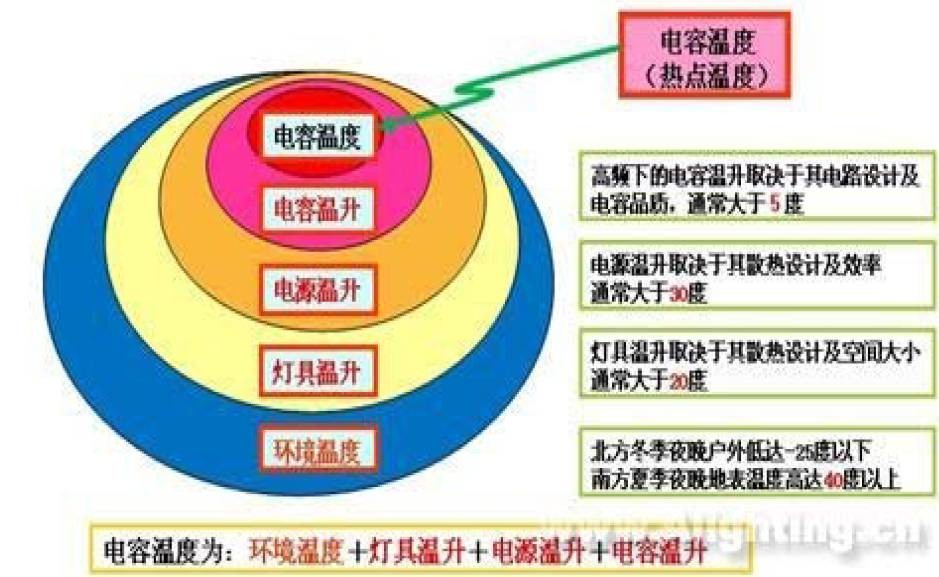

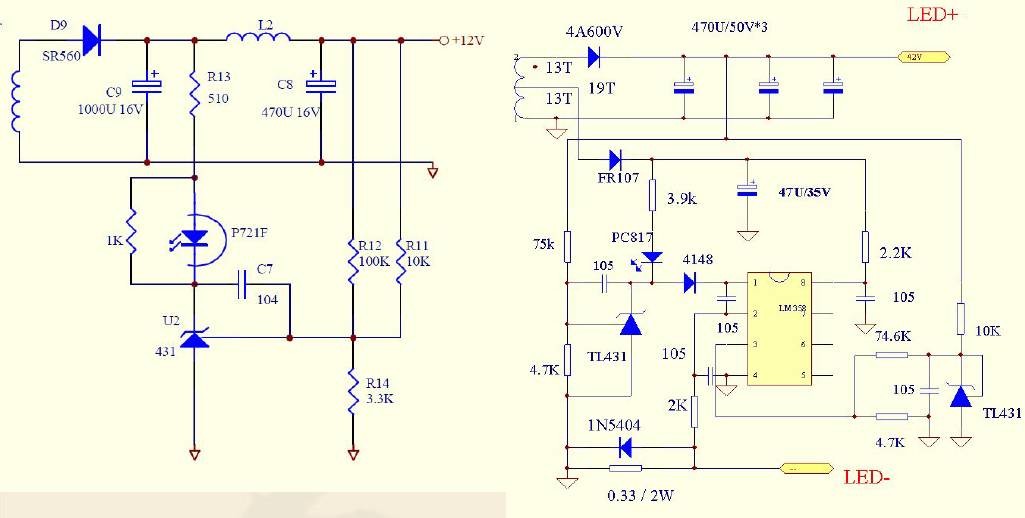

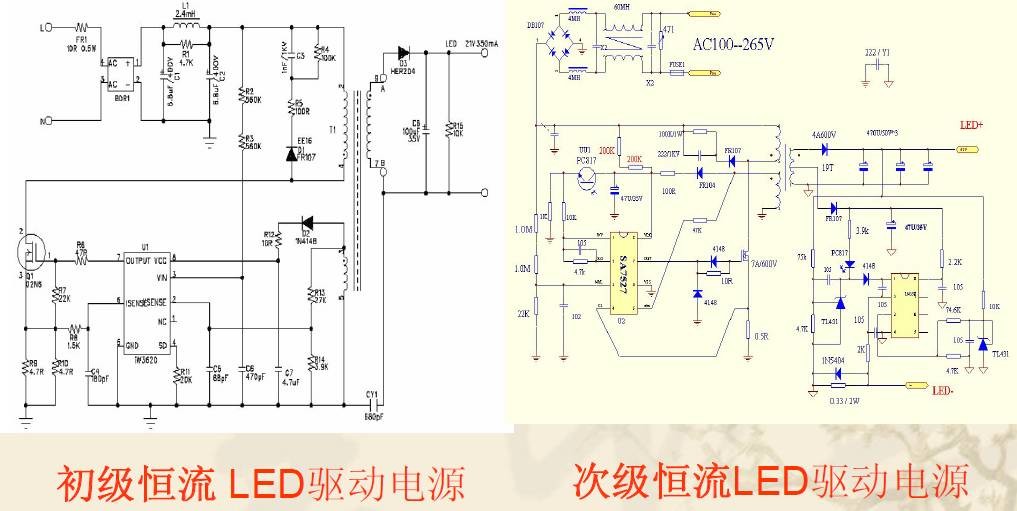

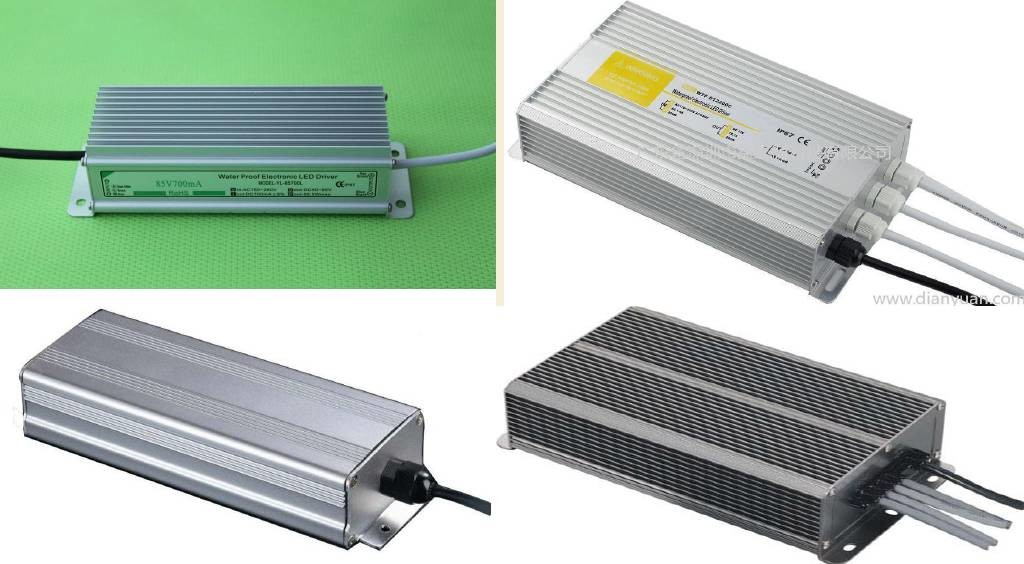

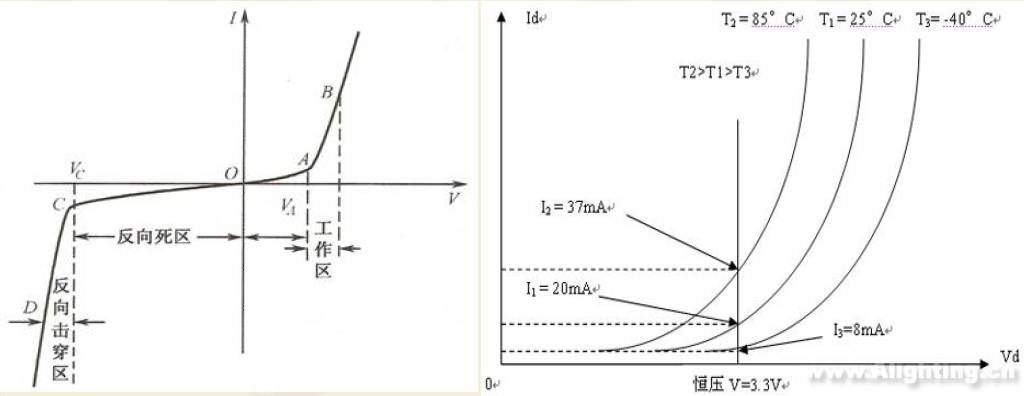

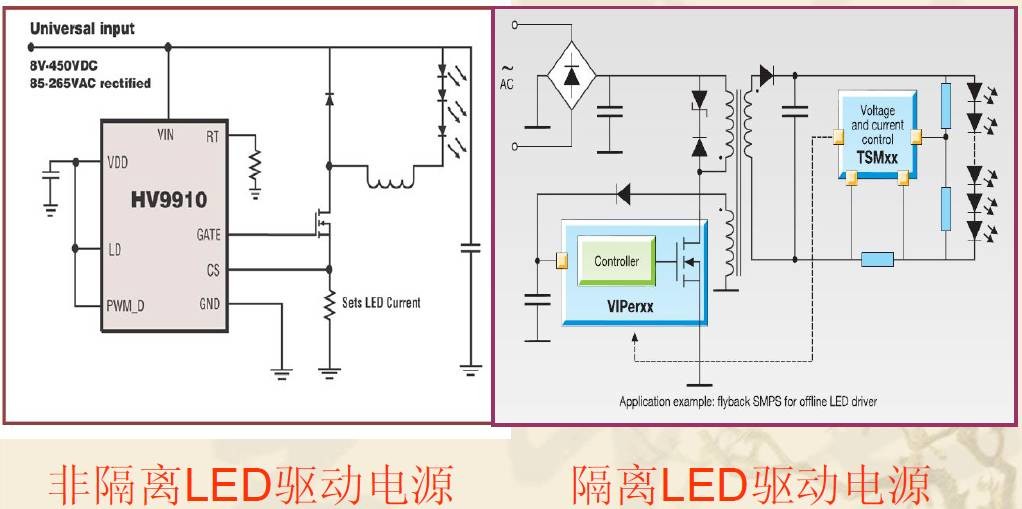

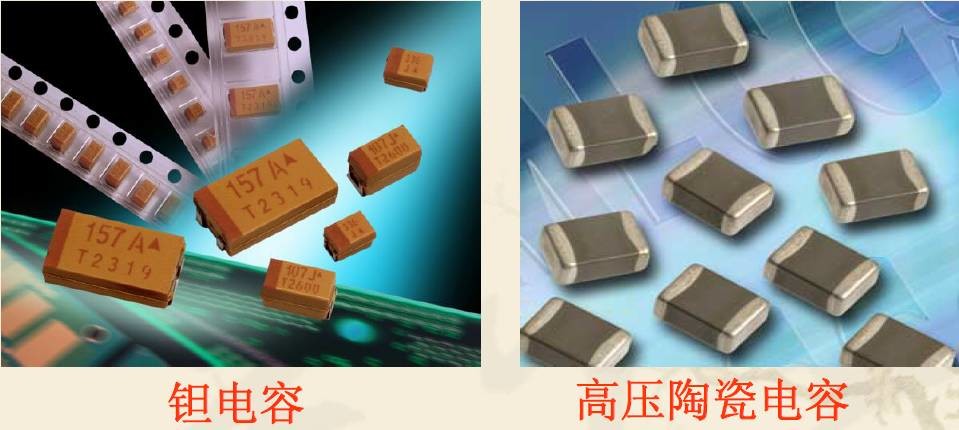

影响LED驱动电源的寿命的诸多因素！ 1、LED的特点与应用 ●发光效率高，可达60-150LM/W ●节能，较同光效的白炽灯节能80% ●环保，无汞，硫及氮化物等有害气体 ●寿命长，理论寿命达到10万小时 ●安全可靠，低压发光 ●广泛应用于建筑外观照明、景观照明、室内空间与展示照明、标识与指示、娱乐与舞台照明、车辆指示灯照明、视频屏幕  2、影响LED照明系统寿命的因素 ●影响LED照明系统寿命的因素 ※LED灯珠？ ※灯具的环境温度？ ※灯具的安装于散热方式？ ※瓶颈就是LED驱动电源 3、LED驱动电源的要求 ●LED的V-I特性  ●需要恒流驱动 ●需要驱动电源有较高的效率 ●需要驱动电源有较长的寿命与较高的可靠性 ●需要驱动电源能满足调光的需求 ●需要驱动电源能安规，EMC的要求 ●需要驱动电源能满足能效，功率因素等要求 ●其它需求:外观、结构尺寸、安装、成本、可维护性…… 4、LED驱动电源的现状 ●线性电源VS 开关电源  ●非隔离VS隔离  ●恒压VS 恒流  ●初级恒流VS 次级恒流  ●单级VS 两级或三级 ●单级指单端反激PFC电路工作于PFM模式，如L6562，SA7527 ●单级VS 两级或三级 ●两级指主动PFC电路+PWM(PFM)经典配置PFC+LLC半桥，适合中大功率 ●三级指主动PFC电路+PWM(PFM)+DC-DC适合于多路精密恒流输出 ●单路输出VS 多路输出  5、影响LED驱动电源寿命的因素 ●A、电解电容的温度与寿命 ※电容温度65℃时的寿命只能保证约8万小时；电容温度75℃时的寿命只能保证约4万小时；电容温度85℃时的寿命只能保证约2万小时；电容温度95℃时的寿命只能保证约1万小时；从以上的推算：电解电容温度每上升10℃，寿命将会减半。  ●B、电源工作的环境温度 ※如果是密闭环境，需要足够的降额设计来保证可靠性与寿命 ●C、电源的整机效率 ※效率的高低决定电源本身的发热大小 ●D、电源的散热结构 ※尽量减少发热器件到散热器件的热阻 ●E、关键元器件的失效 ※控制IC，MOSFET，次级整流二极管 ●F、瞬间失效 ※电网的雷击感应，浪涌电压，大负载启动 ●G、运输、包装 ※剧烈碰撞，振动 ※恶劣环境中受潮、霉变、腐蚀。 6、提升LED驱动电源寿命的方法 ●A、尽量不使用或少使用电解电容  ●B、元器件需降额使用，特别是功率器件与磁性元件 ●C、保证驱动电源的功率余量，一般为正常输出的1.5-2倍 ●D、采用恒流驱动LED，并尽量控制输出电压的纹波 ●E、尽量采用外置式的驱动电源，并做好电源的散热工作 ●F、在设计初期，要考虑到驱动电源工作的极端条件，设计好各种保护电路，提高驱动电源的可靠性。 ●G、严格按照“三防”来设计电源 ※防潮、防盐雾、防霉菌 ※防震，防水，防雷 ●H、尽量做好LED灯具的散热工作，并提高LED电源的工作效率 最全 PFC实战视频教程120讲60小时可能是史上完整的PFC视频教程（共计时长：120讲 60小时）第一部分:开关电源BUCK部分(30小时)一是基于PTS5430芯片的Buck电路；二是基于分立器件去搭Buck电路；三基于LNK306芯片的BUCK电路。第二部分:BOOST部分(10小时)基于UC3842电源芯片的Boost电路。第三部分：功率因素校正（PFC）部分(20小时)基于NCP1654芯片的PFC部分
|
