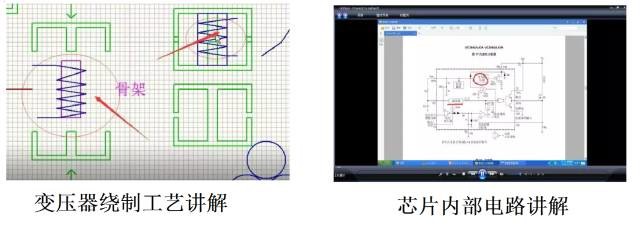

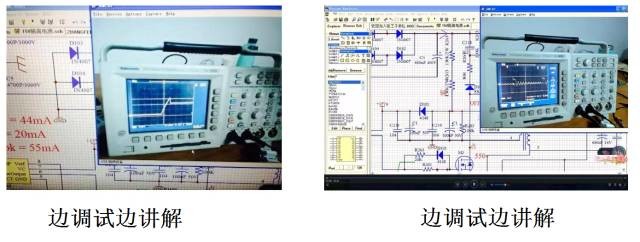

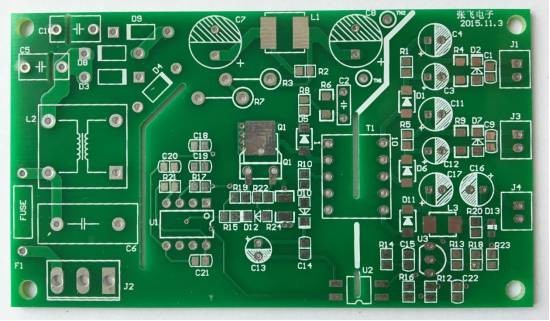

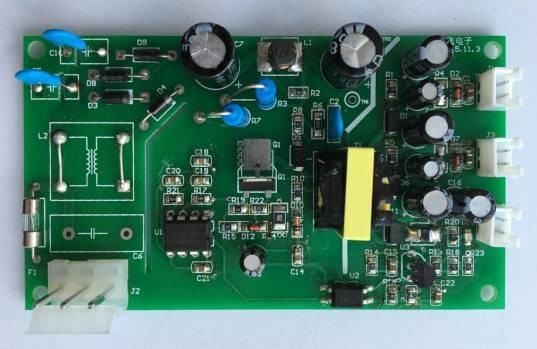

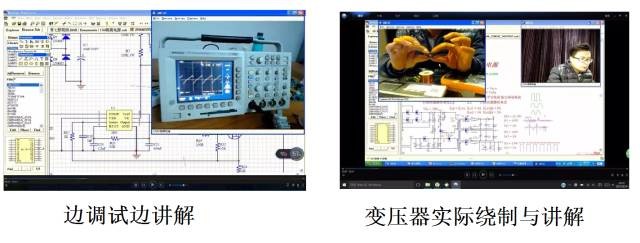

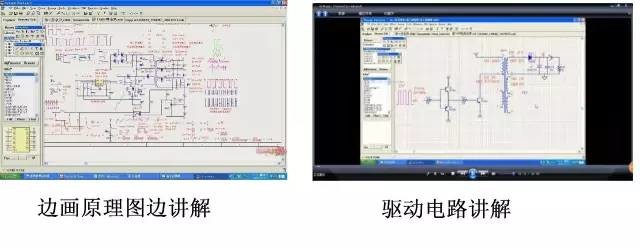

基于填谷电路的非隔离LED驱动电源图纸解析！  1、开机输入浪涌电流限制电阻； 2、为一款逐流无源功率因数校正（PPFC）电路，通过扩展交流输入市电整流二极管的导通角来改善电路的功率因数，较有源功率因数校正电路（APFC）具有造价低的优点； 3、滤波电容，当整流交流输入接近零交越时，存储电容C3存储的能量为IC供电，该IC为一款高压供电IC； 4、振荡控制。连接这支引脚与地的电阻将设定PWM频率。IC可以通过将ROSC引脚连接到外部MOSFET栅极与外部振荡电阻之间，切换至恒定关断时间 （PFM）工作模式； 5、LED灯串和外部MOSFET开关管Ｑ１电流检测电阻。如电流检测电阻RSENSE上的电压超过电流感测引脚CS的阈值电压，外部MOSFET开关管 Q1关闭。存储在电感器里的电能将使电流继续通过续流二极管D1为负载LED供电； 6、BUCK变换功率开关管Q1，交流市电整流输出直流电压通过负载、电感L1、BUCK变换功率开关管Q1`和电流检测电阻RSENSE到地，形成回路。一旦BUCK变换功率开关管Ｑ１关断，存储在BUCK电感中的磁能通过续流二极管D1、负载形成灰路，继续为负载供电； 7、BUCK电感，在BUCK变换功率开关管Q1导通时，交流市电整流输出直流电压通过负载和BUCK电感形成回路，为BUCK电感存储能量，一旦BUCK变换功率开关管Q1关断，BUCK电感存储的能量即需为负载供电； 8、输出滤波电容，稳定负载上的供电电压； 9、续流二极管D1，一旦BUCK变换功率开关管关断，BUCK电感存储的能量通过负载和D1形成回路，为负载继续供电。 开关电源视频教程49集，最后3天倒计时！ 为了给想学习电源技术而找不到途径的新人和想更进一步巩固电源技术的在职电源工程师一个学习平台，此次知名资深电源工程师张飞应邀请，花了整整6个月的时间做了一个反激开关电源实际项目，把整个项目的过程以视频的方式记录了下来；一边做项目一边讲解，同时将其录制。 视频内容截屏神秘曝光     PCB版、电源实物曝光   众筹团购还有最后3天  |
