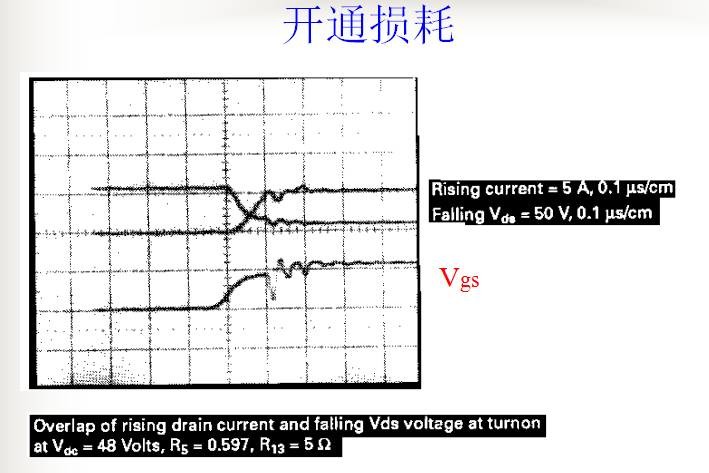

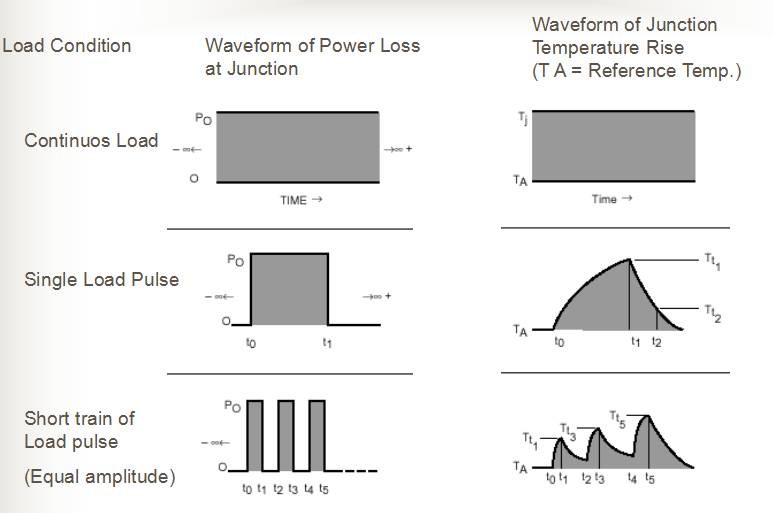

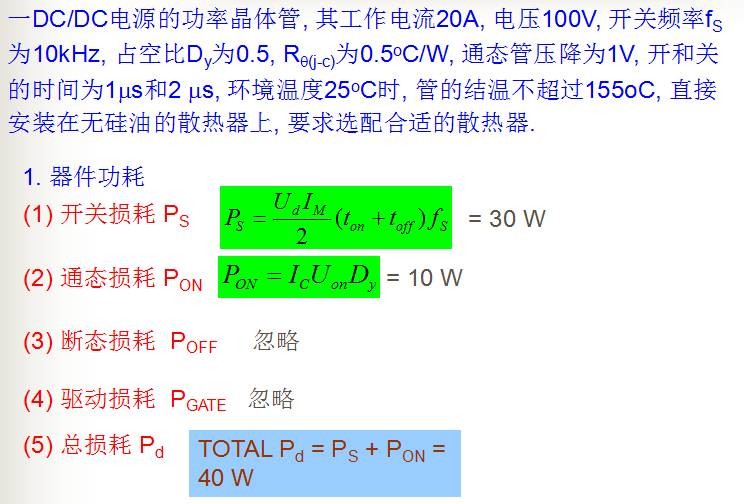

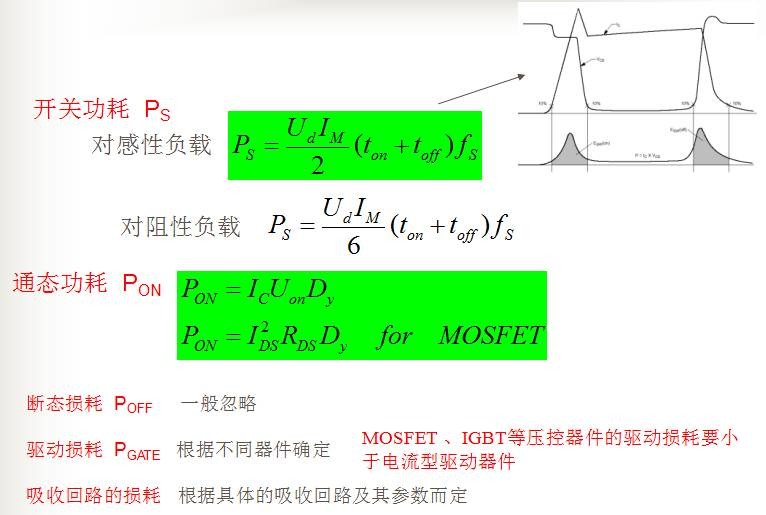

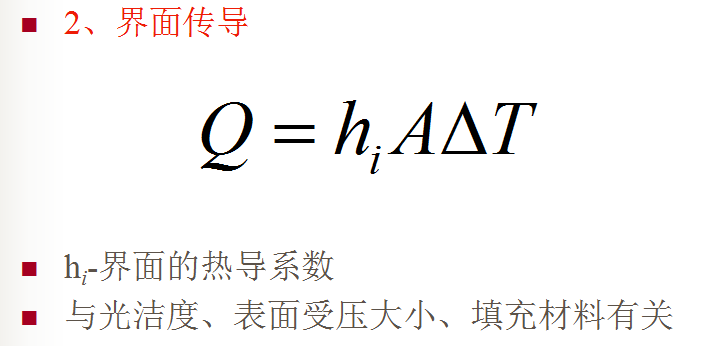

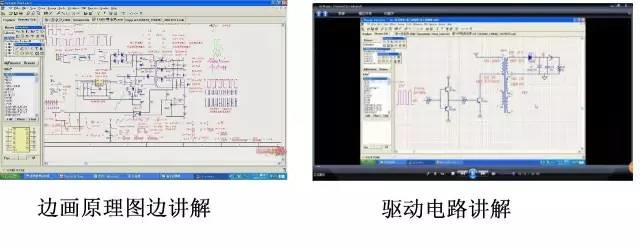

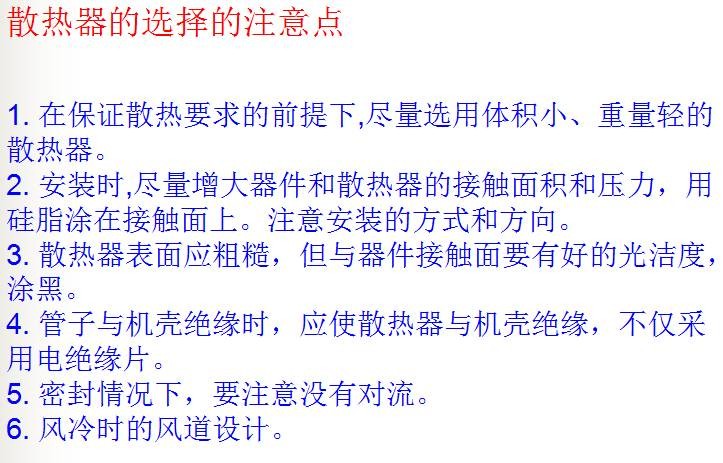

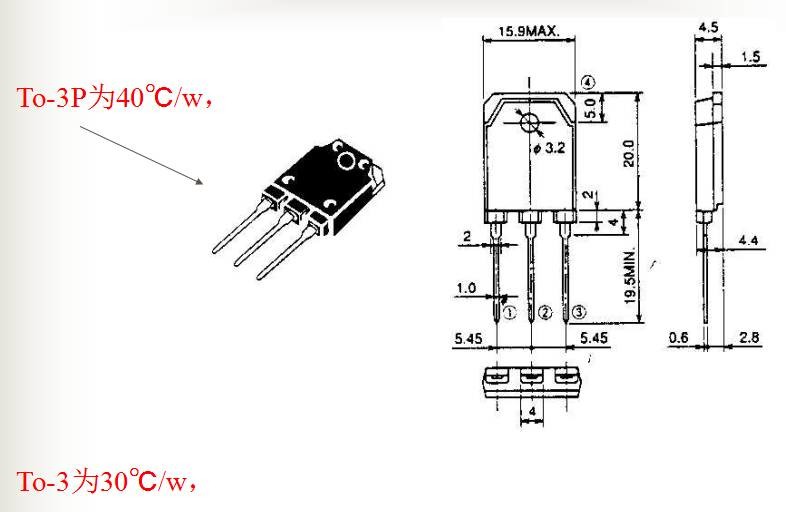

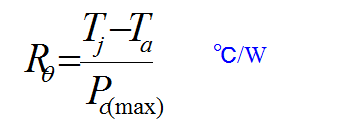

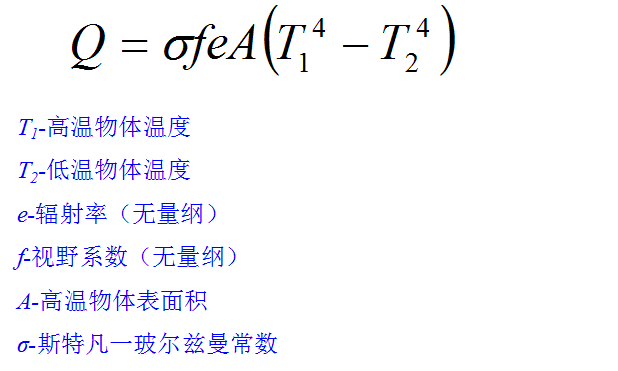

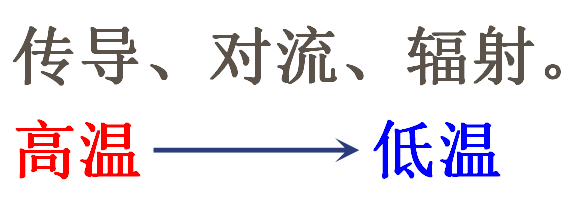

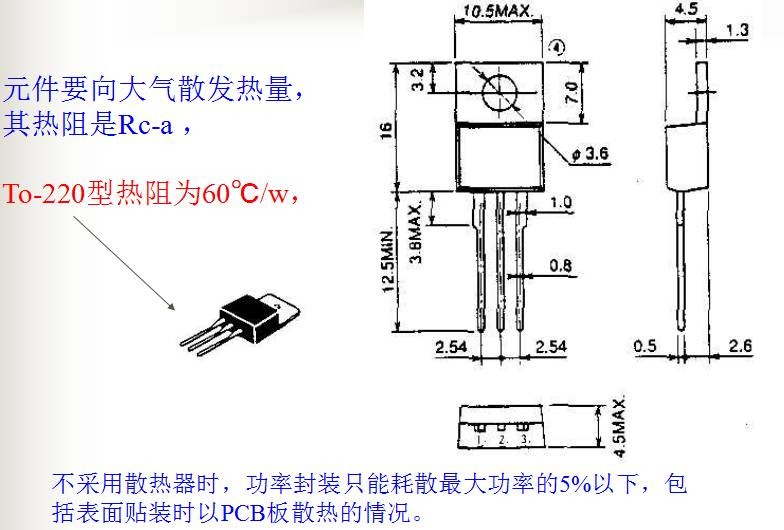

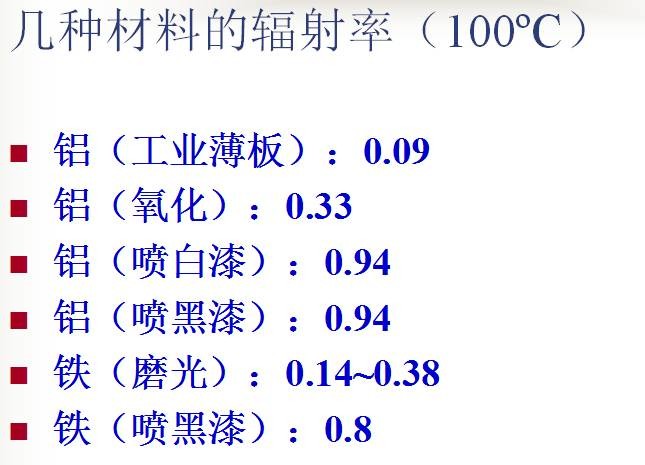

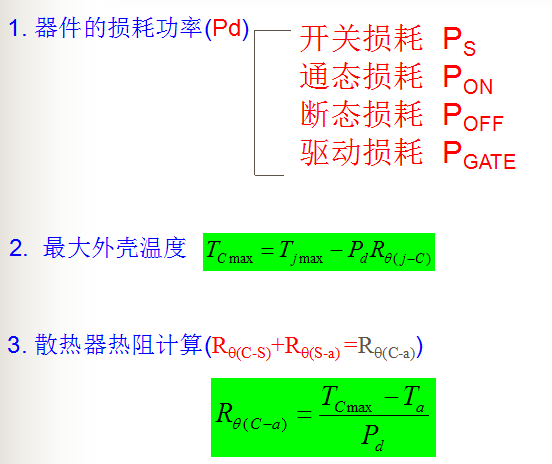

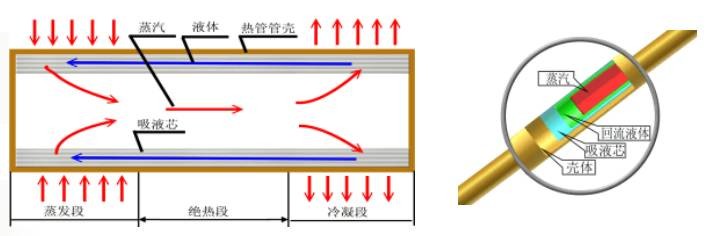

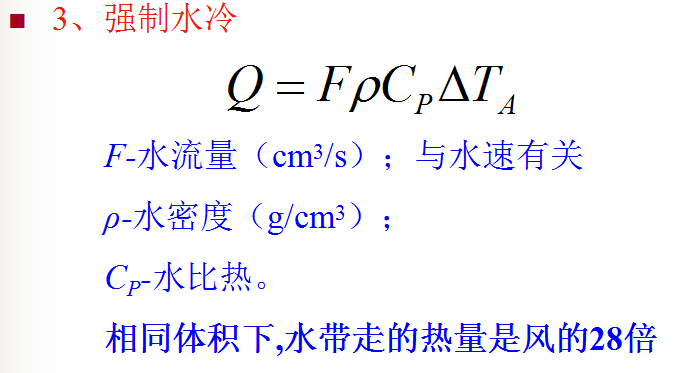

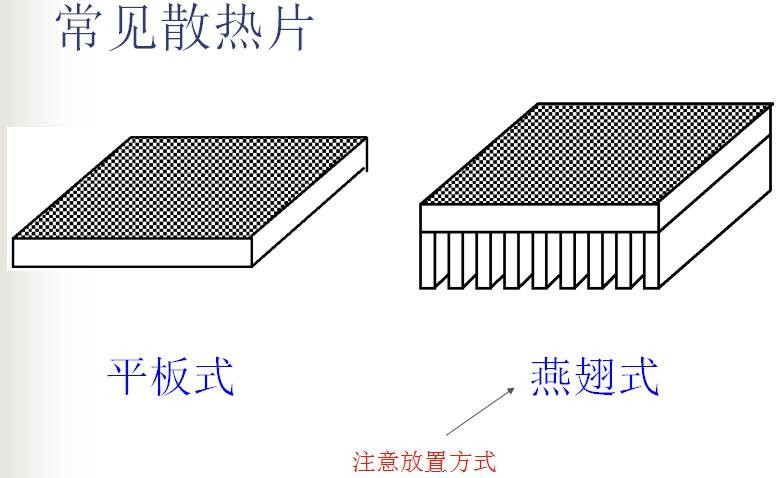

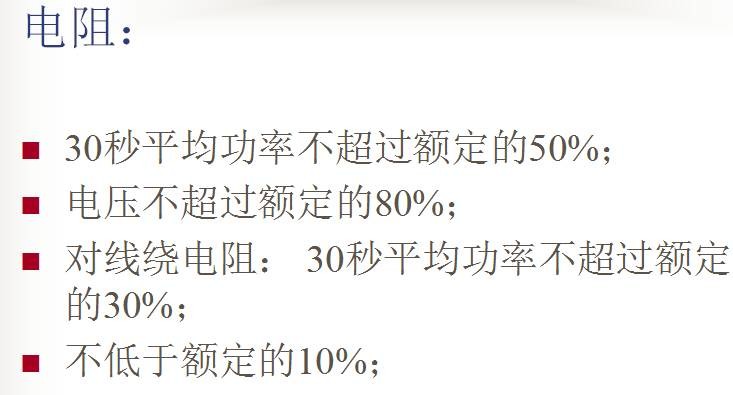

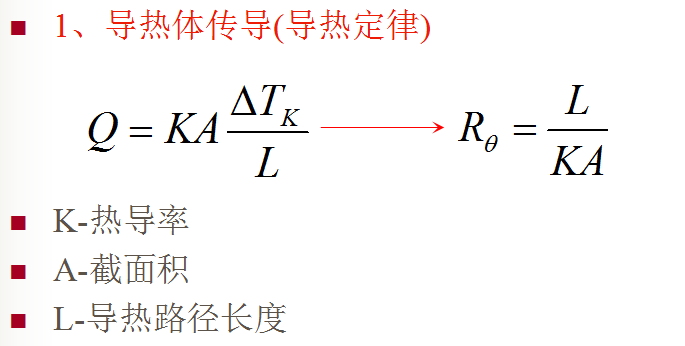

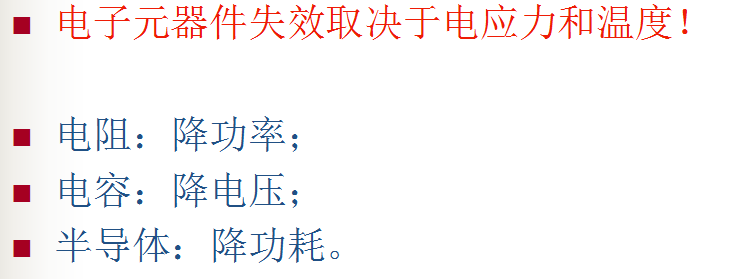

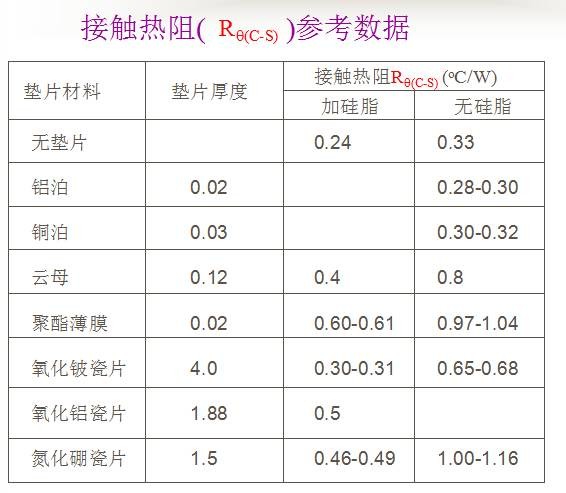

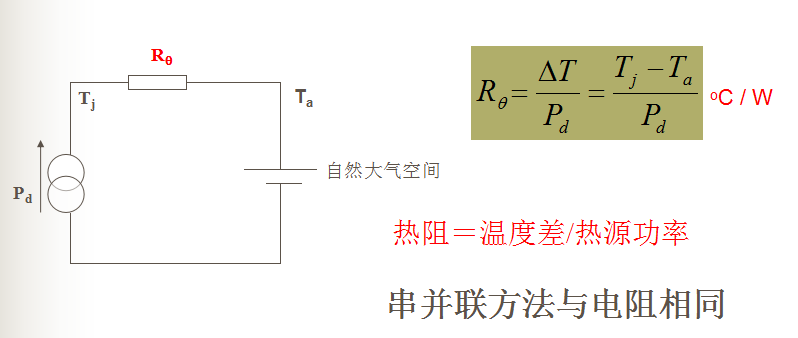

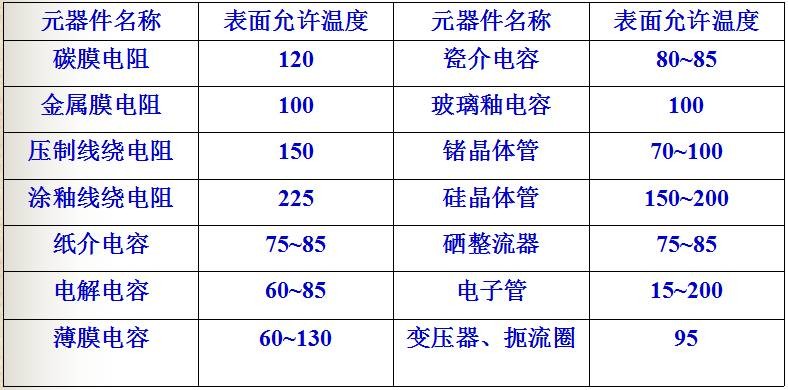

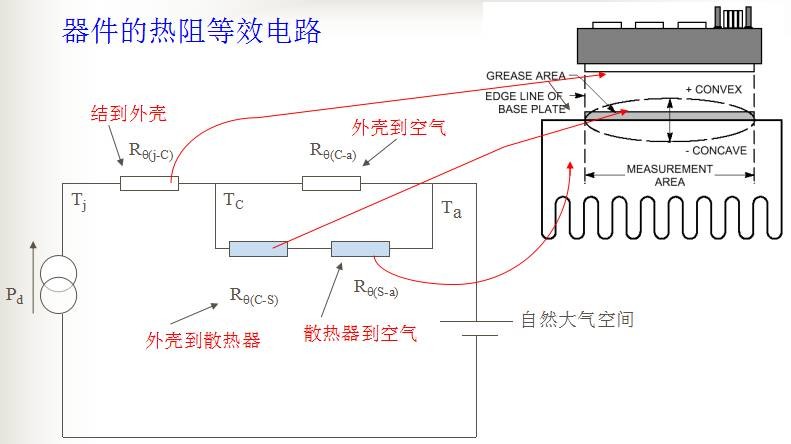

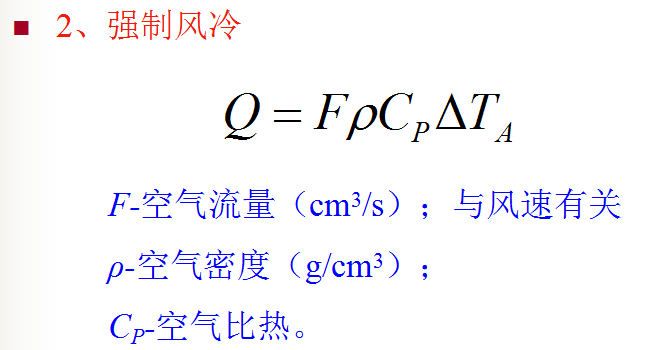

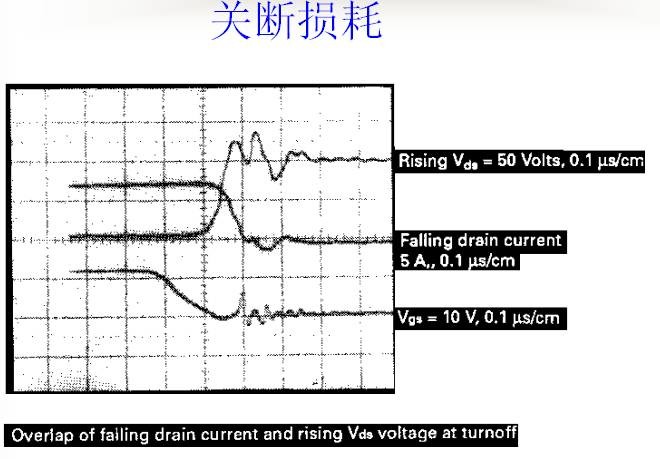

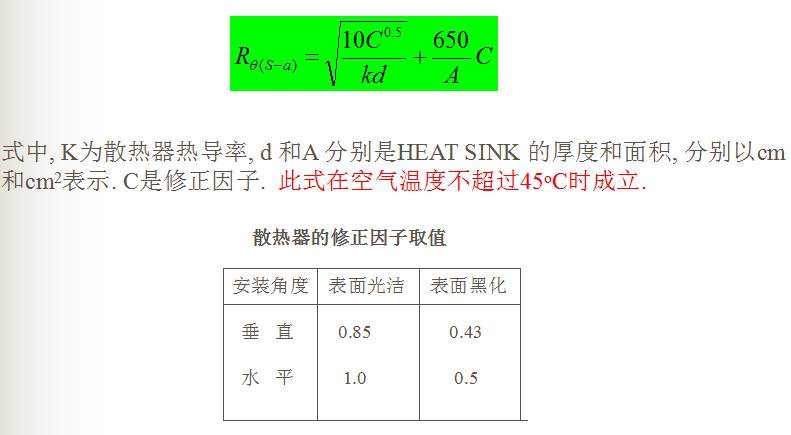

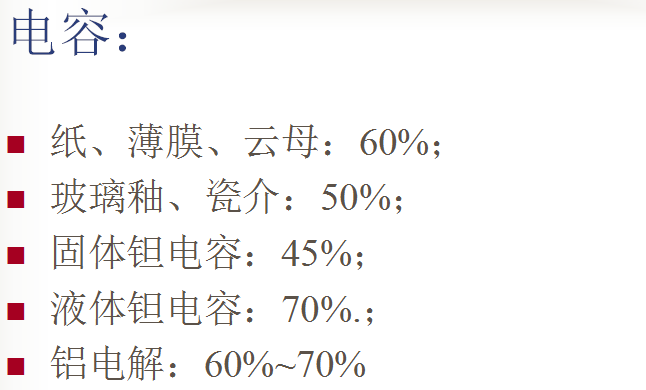

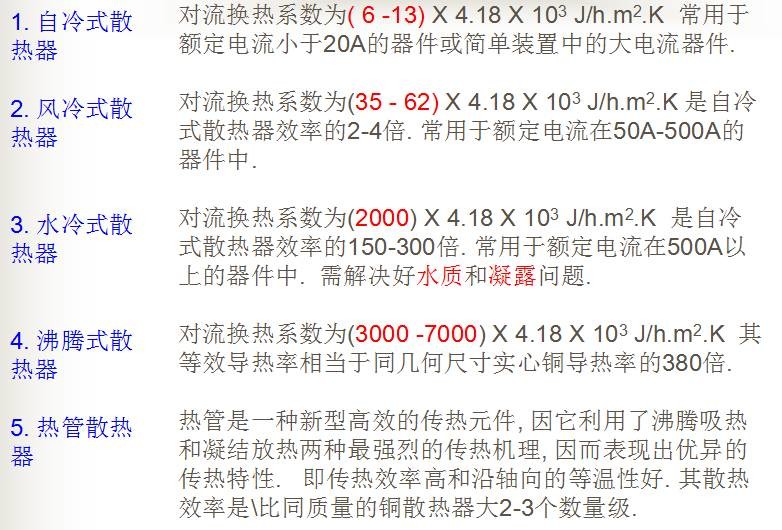

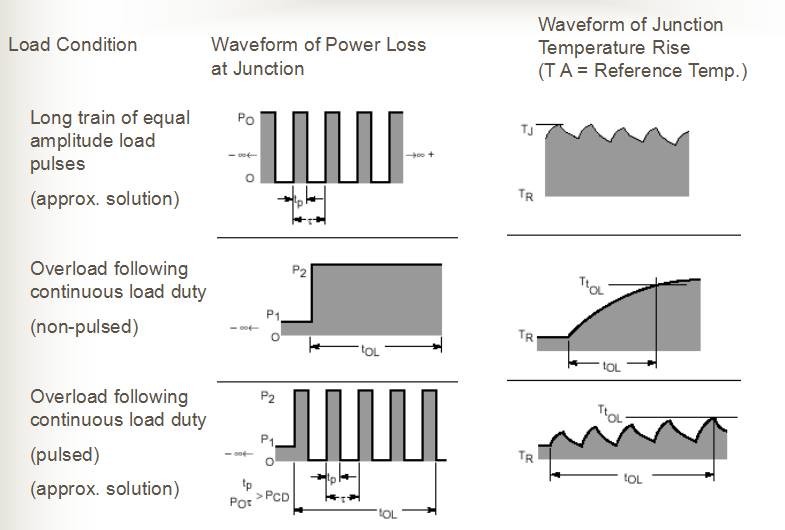

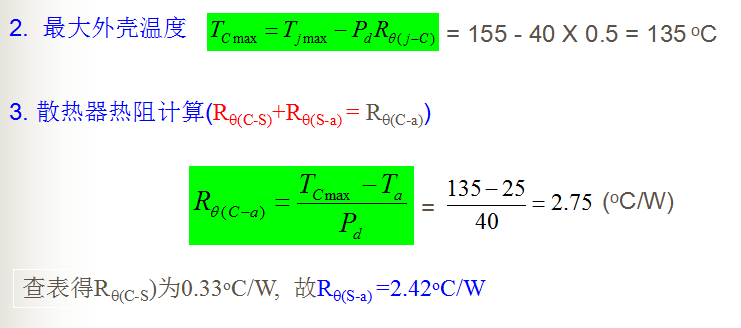

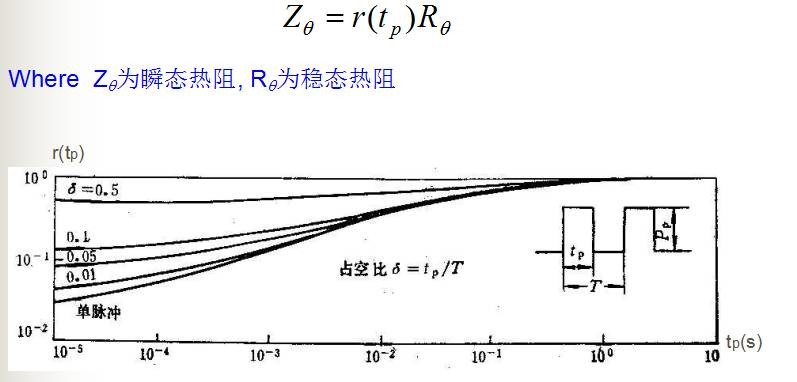

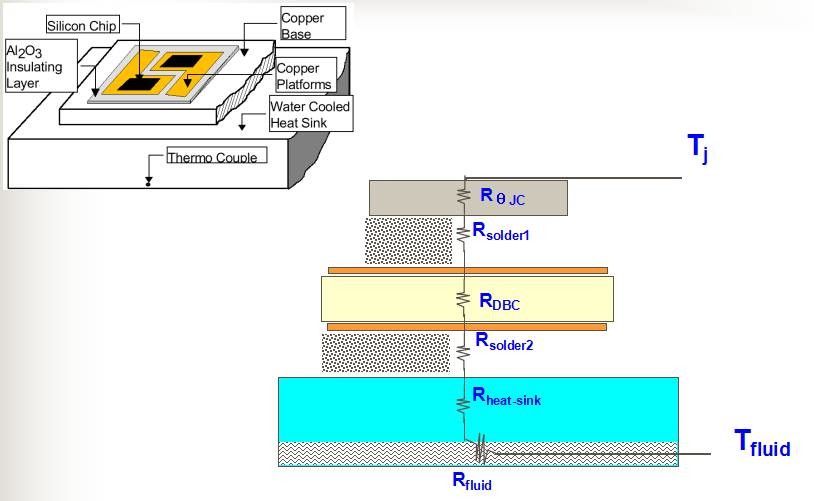

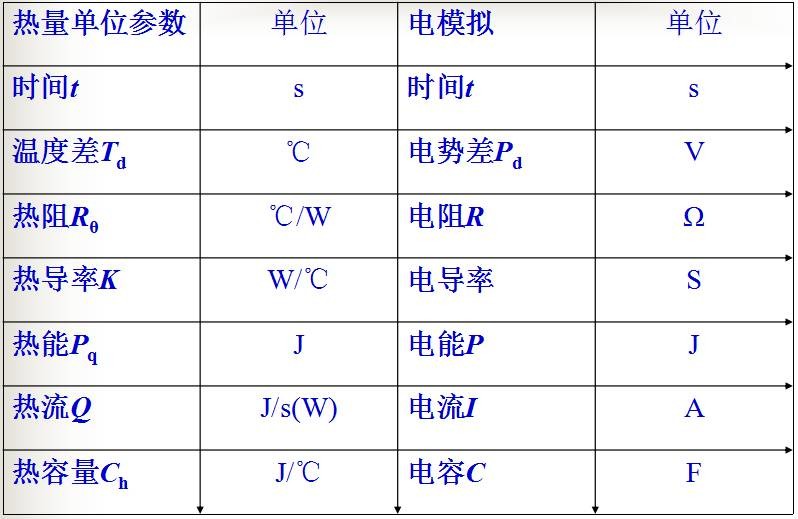

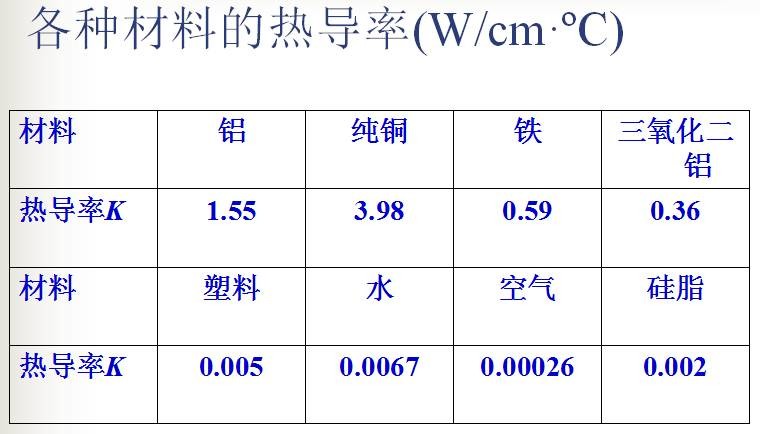

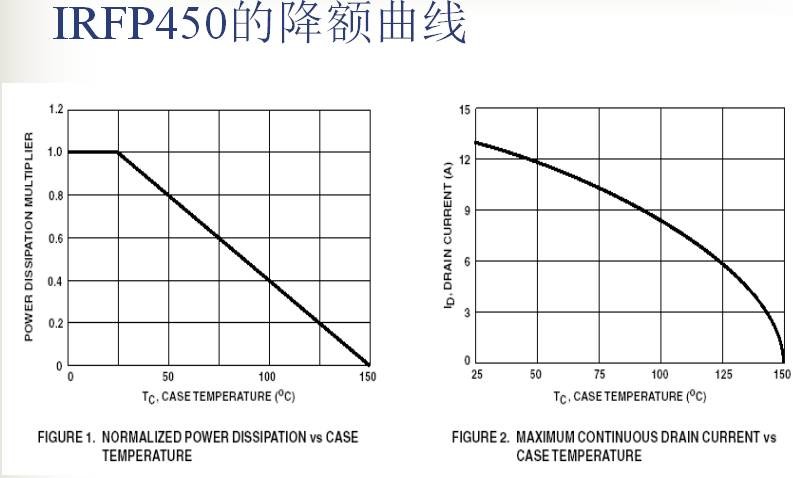

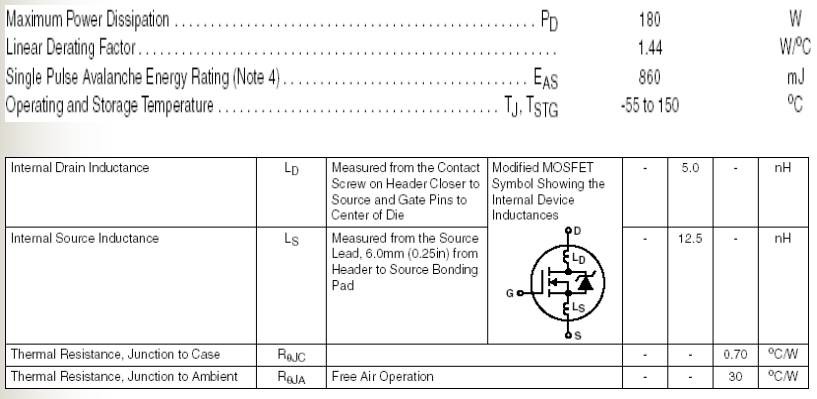

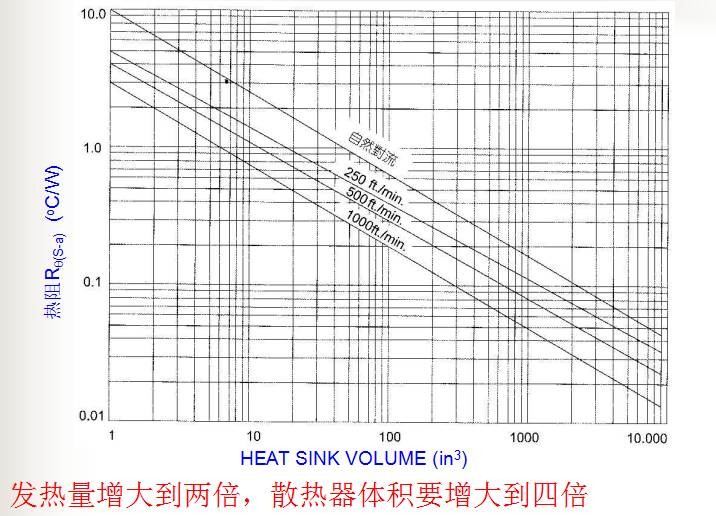

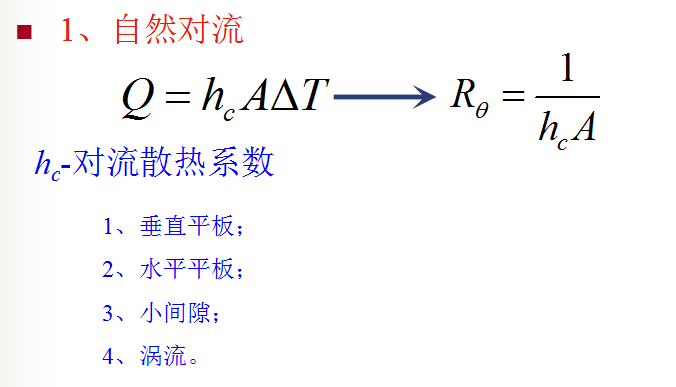

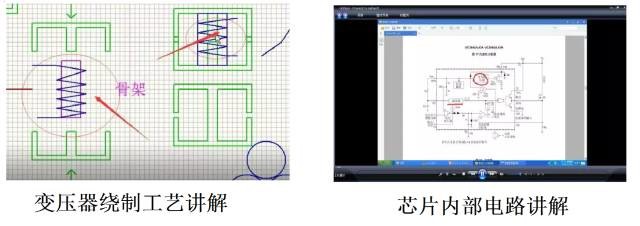

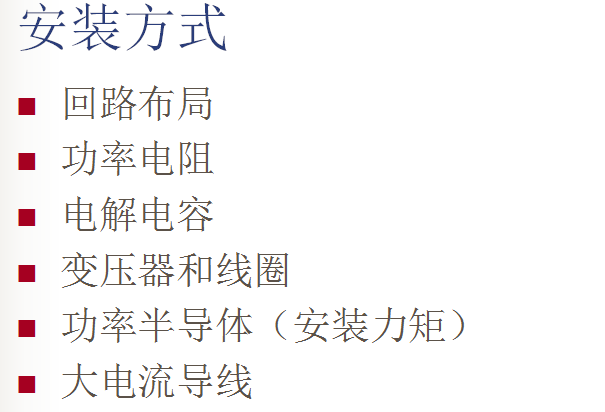

电源工程师你有这种热设计思维吗 散热设计  每超过室温10度，元器件的寿命将下降一半 效率 ●输入输出电压高，容易高效 ●额定功率大，容易高效 ●高效的变压器尺寸较大 ●中小功率范围内，效率很难超越95% ●2W以下的功率等级，70%已经很高 ●CMOS好于TTL 散热途径  常用元器件的允许工作温度  热阻概念Rθ  热设计涉及参数及单位  散热设计的要求 (1)选用耐热性和热稳定性好的元器件和材料，以提高其允许的工作温度。如选用耐热性能较好的硅三极管取代热性能较差的锗三极管、触点材料尽量以铂银取代铜。 (2)减小电源内部的发热量。为此，应尽量选用小功率执行元件，如用晶体管代替真空管，选用小功率变压器或者不用变压器，多选用微功耗器件并在电路设计中尽量减少发热元器件的数量，选取热负荷时应留有适当的储备量。 (3)用冷却的方法降低环境温度加快散热速度。 ●在室温下，对热阻的要求不大于30℃／W时, 可不考虑散热问题。 ●对热阻的要求在5℃／W - 4℃／W时, 可用叉指形散热器散热。 ●在4℃／W一0.2℃／W时，可用型材散热器。 ●在1℃／W一0.05℃／W时，可用强制风冷。 ●在0.1℃／W一0.02℃／W时，可用水冷。 ●当对热阻的要求低于0.02℃／W时，可考虑用热管. 一般地，三极管的PC(max) 是在保持管壳温度Ta=25℃不变，Tj达到150℃条件下确定的功耗值，因此可用下式求出Rθ   常见封装外壳的热阻   器件手册里的相关参数  传导散热        散热器的散热类型  热管的原理 热管(英文名：Heat Pipe 1963年美国LOS ALAMOS国家实验室G.M.GROVER在《应用物理》杂志命名),是一种导热性能力特别强的导热管元件，传热效率比同样材质的纯铜高出数千倍。 热管工作原理说明：热管管内的液体受热汽化；汽化了的饱和蒸汽向冷端流动；饱和蒸汽在冷端冷凝放出热量；冷凝液体回到热端继续吸热汽化。  热阻与散热器容积的关系, 自然对流和强迫风冷   散热器的选择方法  器件损耗功率(Pd)的一般计算    散热器的选择实例    辐射散热   对流散热     电子元器件的降额处理     瞬态热阻抗  负载电流形式与结温关系   基于实际项目，原创反激开关电源视频教程曝光 为了给想学习电源技术而找不到途径的新人和想更进一步巩固电源技术的在职电源工程师一个学习平台，此次知名资深电源工程师张飞应邀请，花了整整6个月的时间做了一个反激开关电源实际项目，把整个项目的过程以视频的方式记录了下来；一边做项目一边讲解，同时将其录制。 视频内容截屏神秘曝光    最新评论 |
