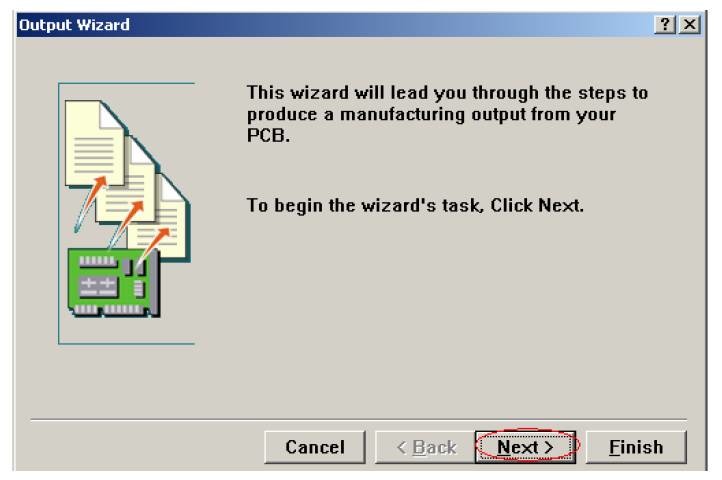

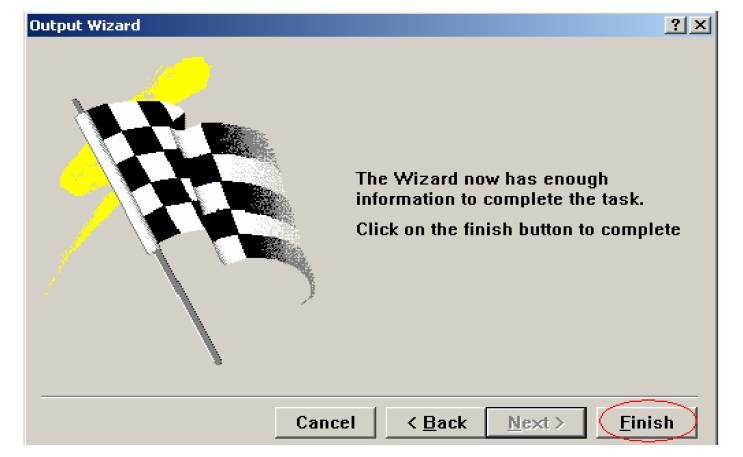

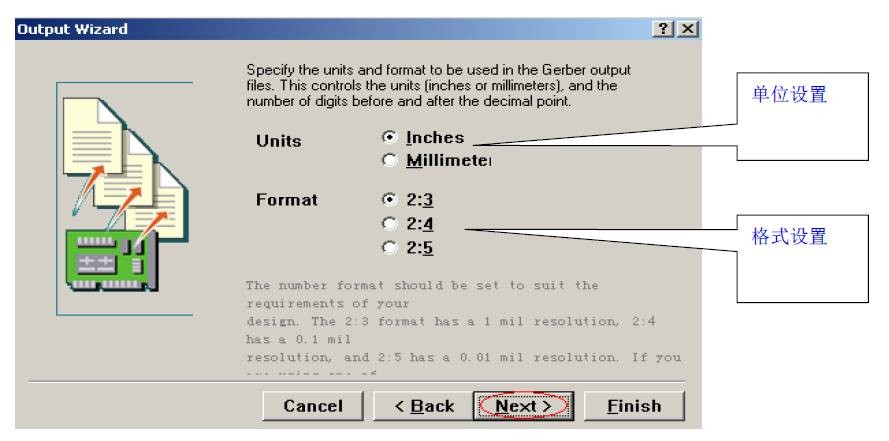

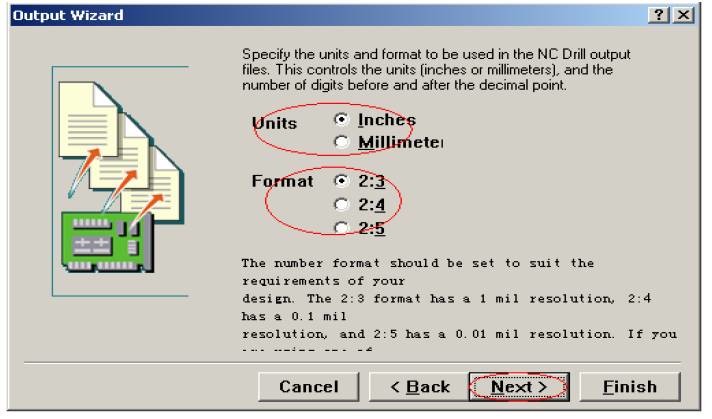

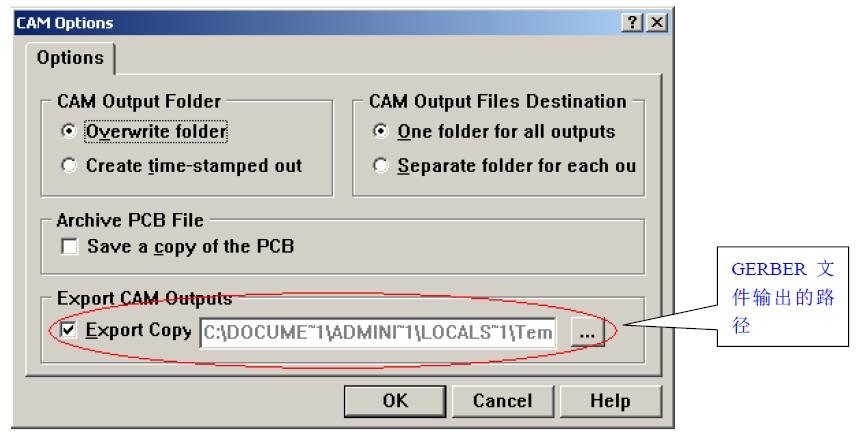

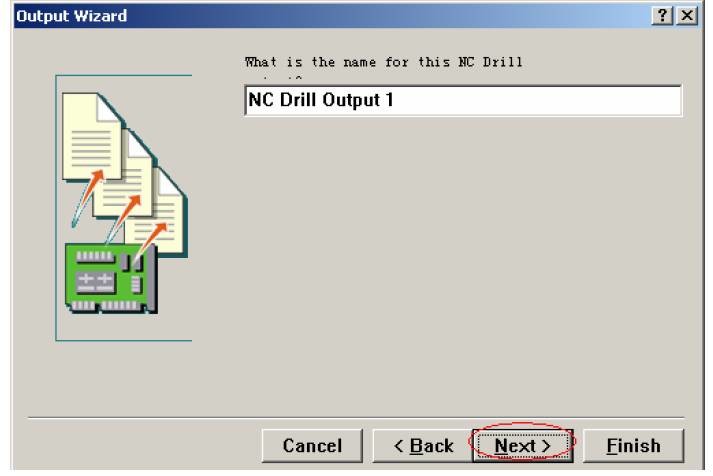

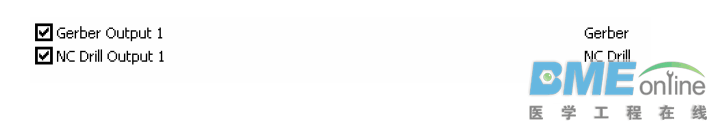

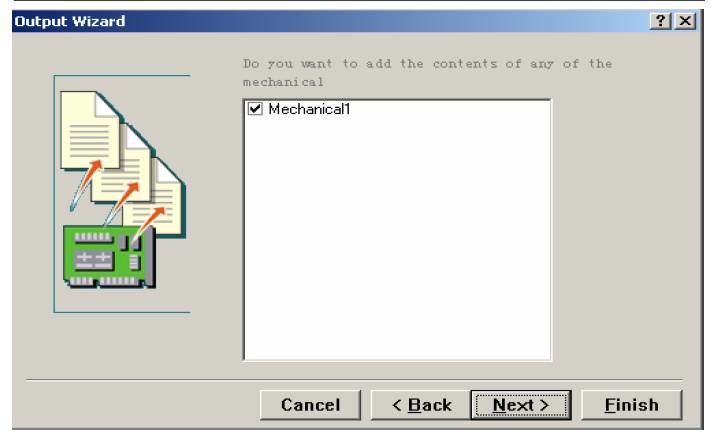

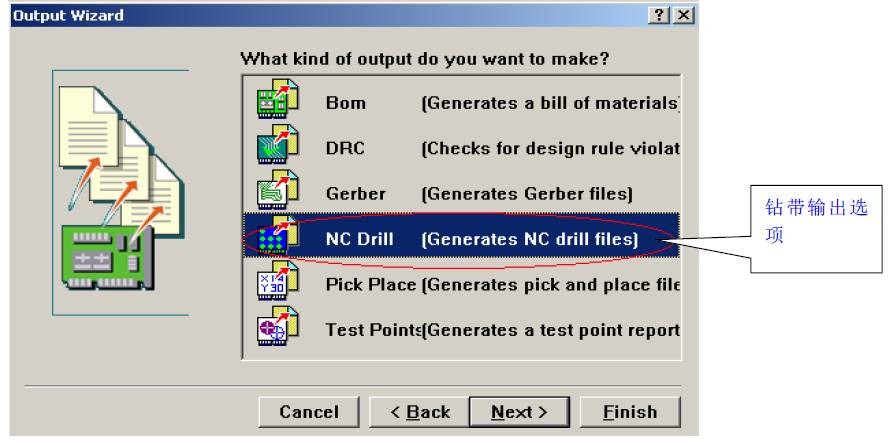

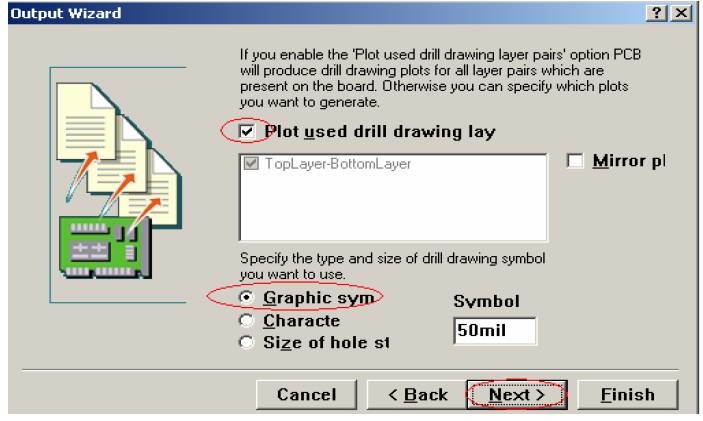

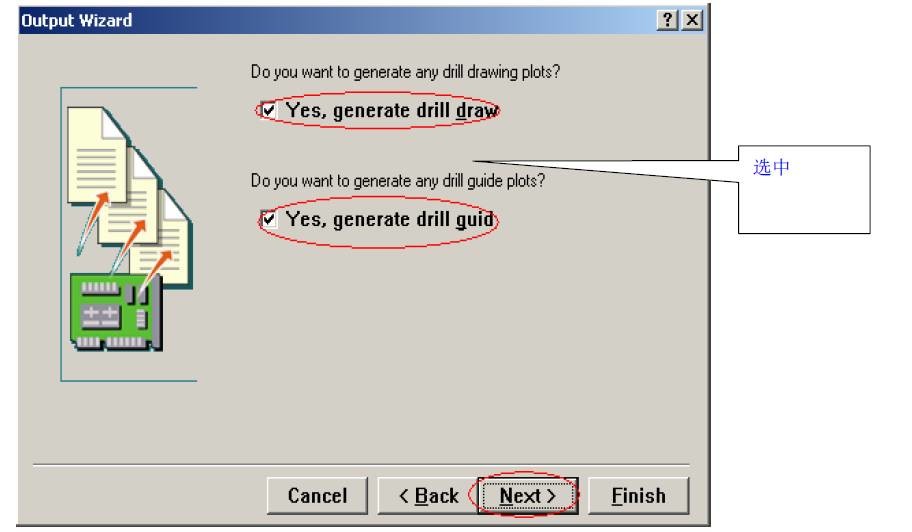

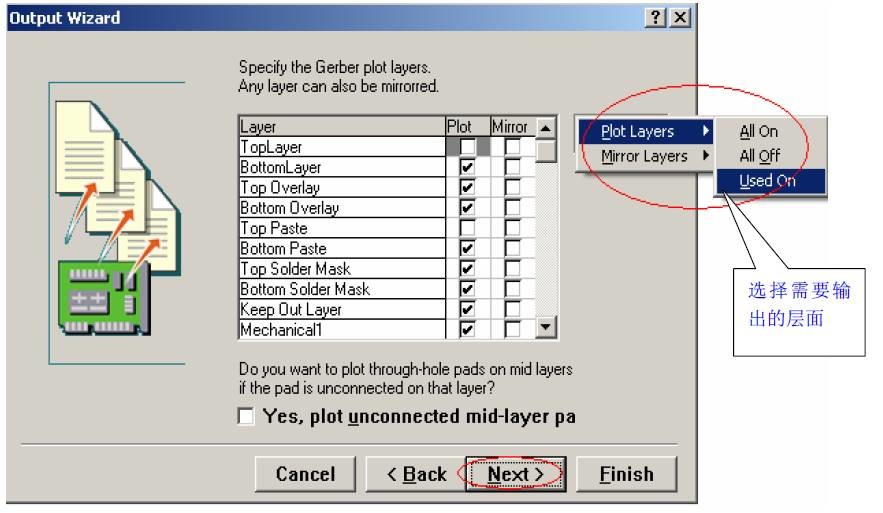

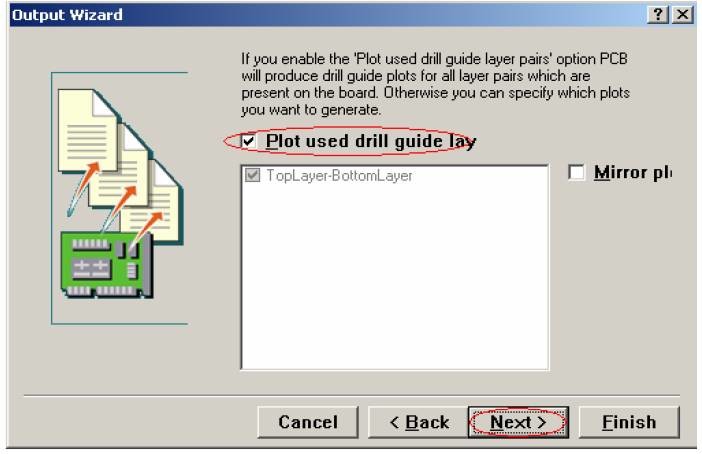

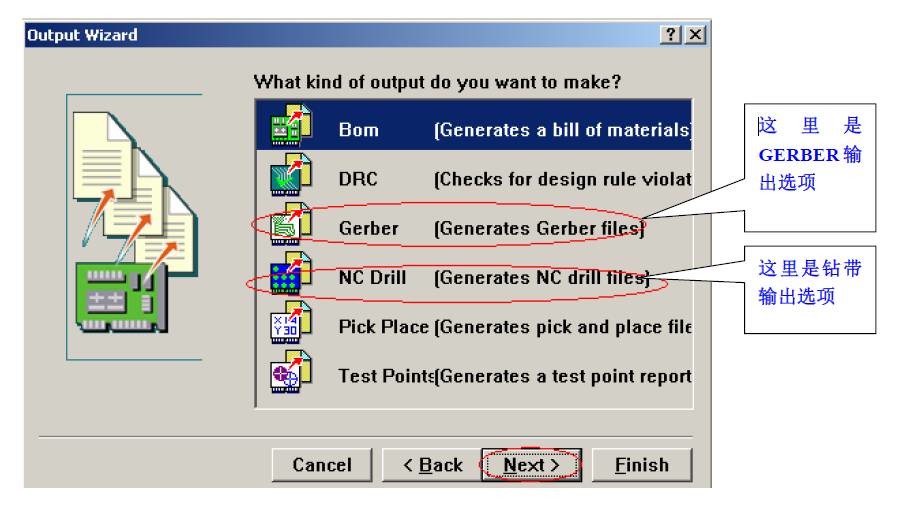

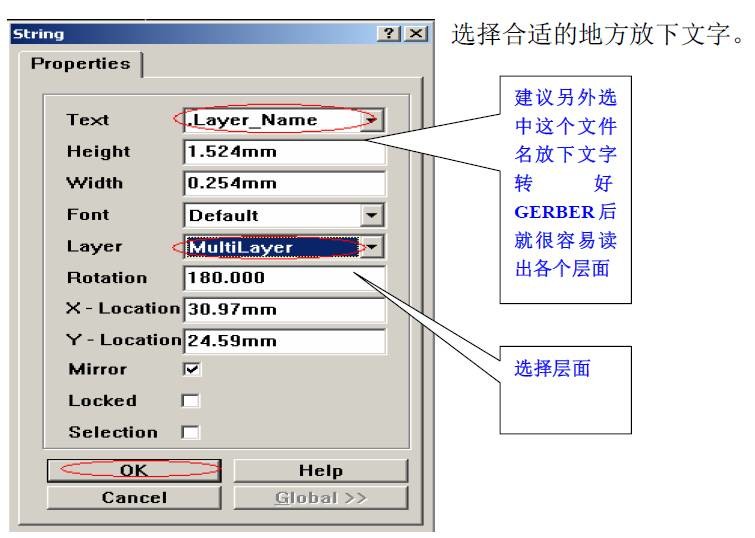

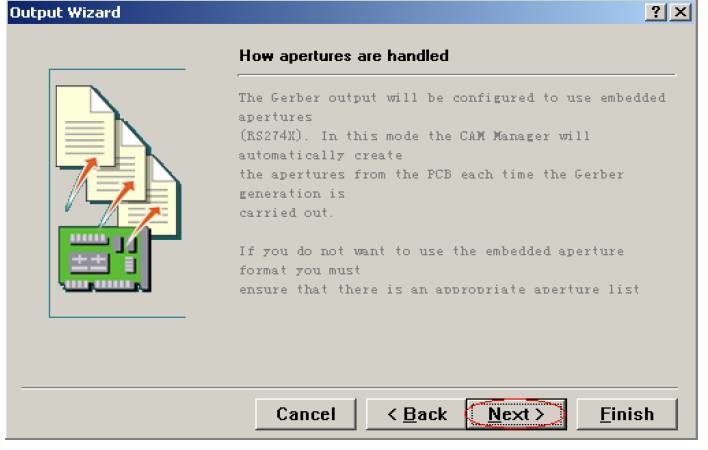

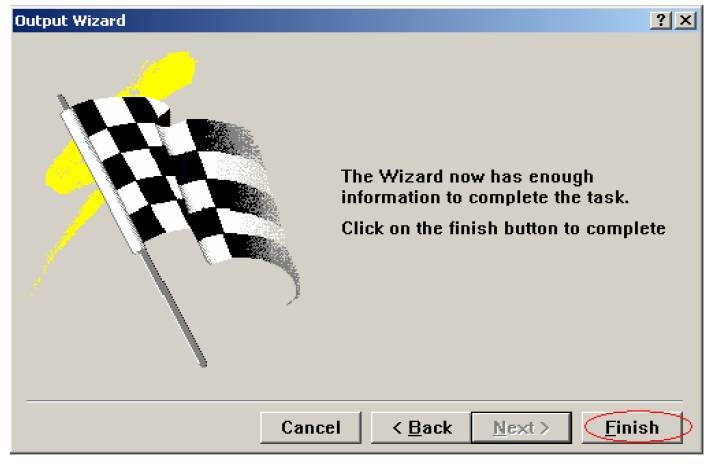

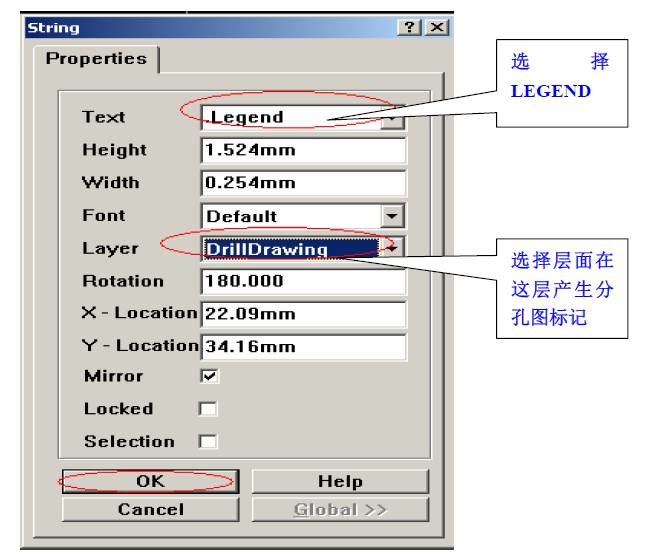

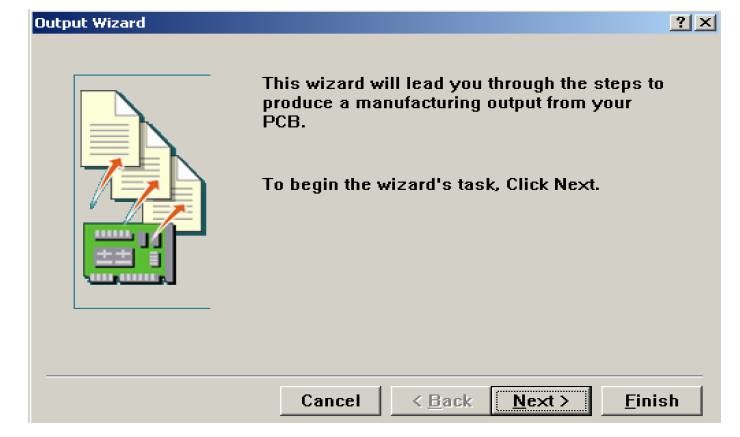

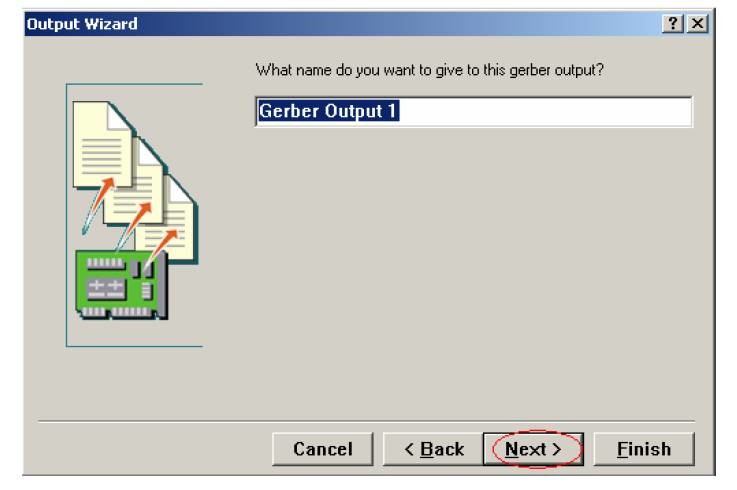

PROTEL99SE 转GERBER 步骤 1 先打开PCB图档最好先检查一遍PCB图档是否有问题确认没问题后放孔径标记，点击工具栏上的  或者用快捷键PS这时会出现一个字符串STRING的字样再用鼠标点两下或按键盘TAB键出现如下对话框 2 按OK 3 开始转GERBER在FILECAM MANAGER或快捷键FM出现OUTPUTWIZARD输出GERBER向导如下图  按NEXT进入下一步如图  选择红色圈内的Gerber (Generates Gerber files)按NEXT进行下一步操作如下    如上图全都按默认即可，直接按NEXT进入下一步  选择需要输出的层面，设置好后按NEXT按NEXT 按NEXT后如下     按FINISH完成到了这里GERBER基本上转好了但是先不忙按F9导出GERBER 4 按TOOLSCAM WIZARD就会出现如下图示按NC DRILL 转NC DRILL  直接按NEXT进入下一步     按FINISH结束，到这里钻带层已经转好 5 点击ToolsPreferences如下  在这里你也可以不用设置路径，它默认在你的PCB图档文件里，然后在那里导出就可以了。 6 设置好你要输出GERBER文件的路径后按OK然后再用鼠标选中  按F9即可输出GERBER文件，GERBER已经转好了它会存放在你所设定的目录里. 这样GERBER已经转好，然后在CAM软件里进行处理
|
