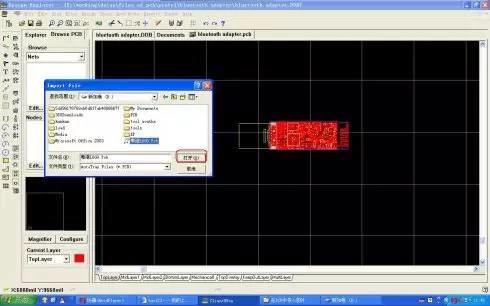

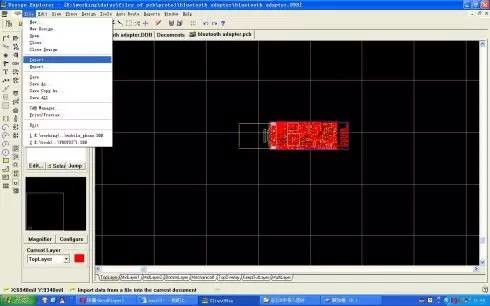

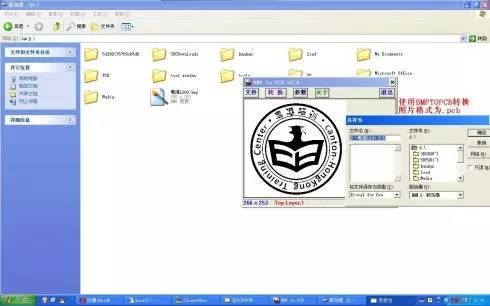

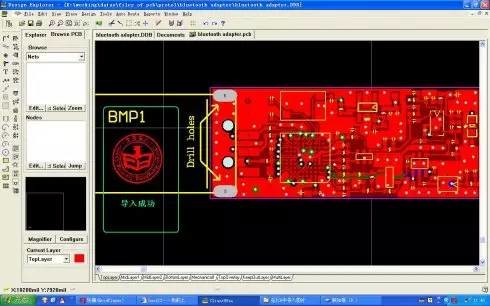

PCB设计完后，少不了加入自己公司的LOGO。无论Protel、PADS抑或Allegro。都需要用一些特殊软件处理经过若干步骤才行，下面以PROTEL为例，介绍如何在PCB中导入LOGO。第一步 使用系统自带画图工具打开图片 第二步 保存为BMP单位图格式 第三步 使用BMPTOPCB小工具转换图片格式 第四步 执行导入命令 第五步 导入 第六步 成功导入 BMPTOPCB此工具大家可自行到网上下载，部落内不能外链。那么PADS中导入LOGO又当如何操作呢？这时需要用到的工具是WinTopo。以下大概说下流程，具体大家可自行验证：1、使用系统自带工具调整图片格式（黑白位图）2、使用WinTopo将图片转换为DXF格式，如图片太大不适合PCB版面，则需用AUTOCAD进行调整a、“矢量化”->“精确矢量化”->“在交叉点处延伸”或按快捷键“V”键->“在没有细线化处理的条件下继续进行精确矢量化”；b、点击：“文件”->“矢量文件另存为”，保存处理后的文件，选择保存成dxf格式的文件。结束。
|
