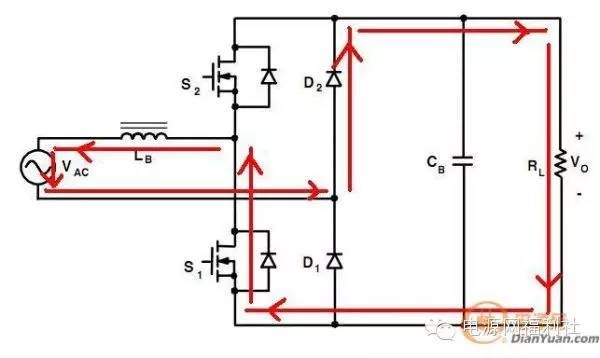

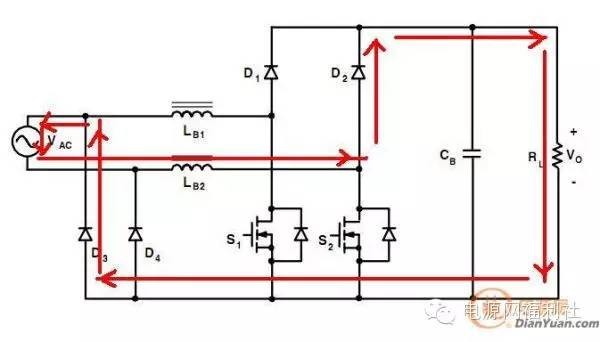

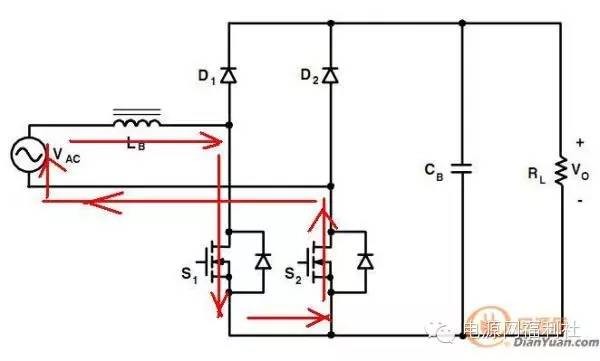

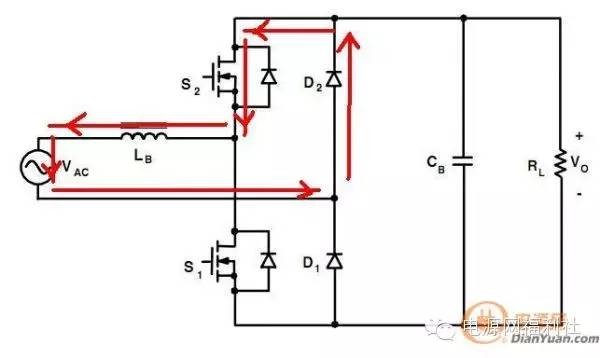

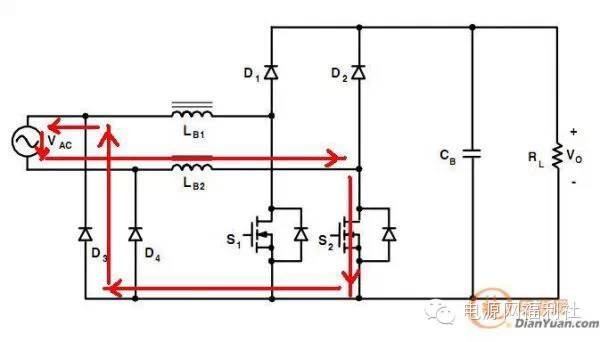

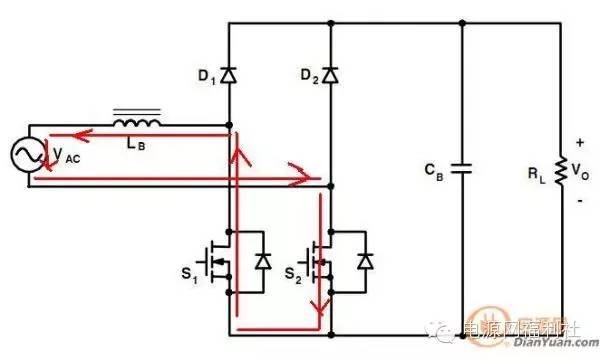

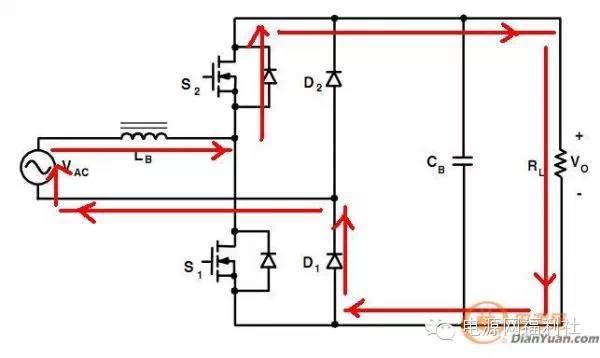

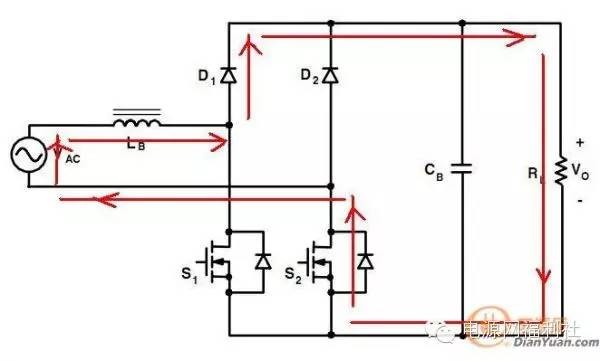

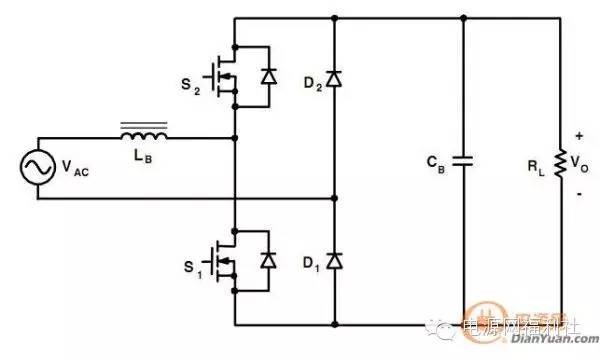

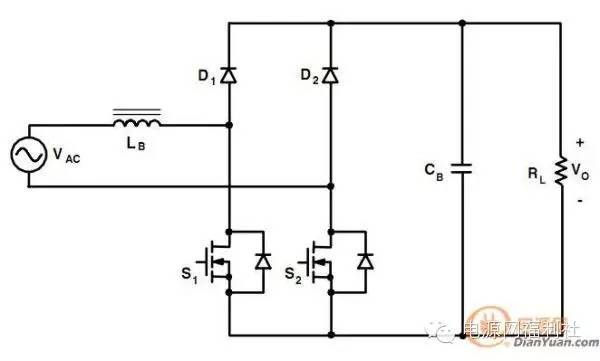

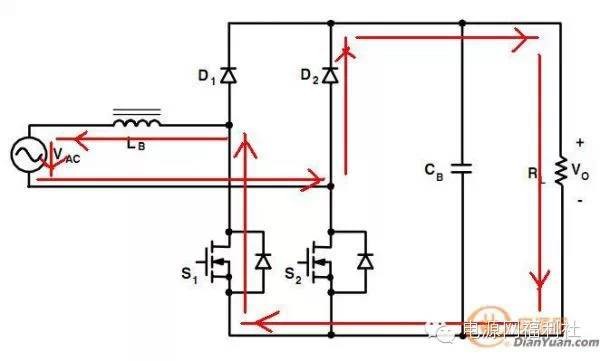

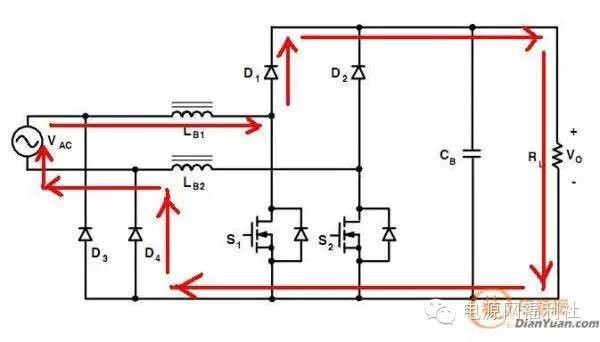

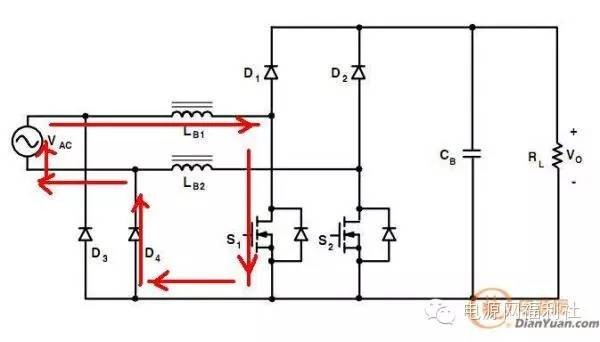

目前高效率的电源越来越多，大家追求的效率也越来越高，前些时听说华为已经做出了98%效率的AC-DC模块，在业界引起了轰动!相信再过几年都会有99%效率的电源出来了! 高效率的电源自然离不开无桥PFC，这次主要介绍各种无桥PFC常见拓扑以及其演变方式。 主要从几个大的方面讨论无桥PFC，涉及到以下几个问题： 1、目前较为流行的几种无桥PFC拓扑以及相互演变形式; 2、几种无桥PFC各自的优缺点; 3、PFC电压环为什么不能快? 4、CCM和CRM模式的优缺点及其设计方法; 5、关于PFC中的乘法器在什么时候可以不要? 6、无桥PFC的控制方式; 7、PFC中磁性器件的选择; 传统的PFC电路图如下，每次都有2个二极管(整流桥)导通，还有一个MOS管或者升压二极管导通，即每次导通3个功率器件，损耗大。  为了解决损耗大的问题，于是有人提出了无桥PFC，下图就是无桥PFC的一种形式，每次只导通2个功率器件。 (注：此拓扑有较大的缺陷，先留一个悬念)  正半周，S1，S2同时导同，电感储存能量;  之后断开S1，D1导通，S2导通，电感释放能量!  同理，负半周的时候，S1，S2同时导通，电感储存能量;  之后断开S2，D2导通，S1导通，电感释放能量!   这幅图就是经典的图腾柱式无桥PFC。 正半周，S1，D1 同时导同，电感储存能量;  S1断开后，S2和D1导通，电感向负载释放能量;  在负半周，D2，S2 同时导同，电感储存能量;  S2断开后，D2和S1导通，电感向负载释放能量;  前面也说过，第一种无桥PFC有较大的缺点，就是EMC 干扰很大，而图腾柱式的无桥PFC就没有这个问题。 在正半周，S2一直是导通状态，相当于N线直接连到了GND上面;而在负半周，N线连到了一个高频(开关频率)跳动的点上，这样会带来很大的干扰。  D3,D4就是额外增加的二极管! 交流输入正半周，S1，D4导通，电感LB1储能;  之后S1断开，D1和D4导通，电感LB1释放能量;  交流输入负半周，S2，D3导通，电感LB2储能;  之后S2断开，D2和D3导通，电感LB2释放能量;  |
