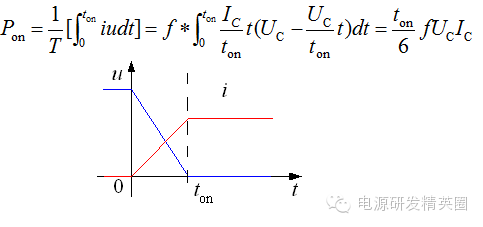

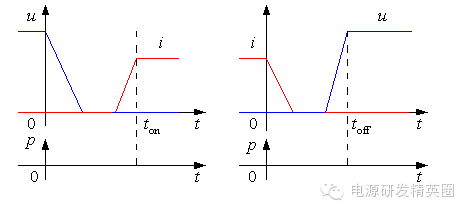

软开关技术 概 述 电力电子装置高频化 滤波器、变压器体积和重量减小，电力电子装置小型化、轻量化。 开关损耗增加，电磁干扰增大。 软开关技术 降低开关损耗和开关噪声。 进一步提高开关频率。 软开关过程是通过电感L和电容C的谐振，使开关器件中的电流（或两端的电压）按正弦或准正弦规律变化，当电流过零时，使器件关断，或者当电压下降到零时，使器件导通。 开关器件在零电压或零电流条件下导通或关断，使器件的开关损耗在理论上为零。 软开关技术的应用使电力电子变换器可以具有更高的效率，功率密度和可靠性同时得到提高，并有效的减小电能变换装置引起的电磁干扰和噪声等。 硬开关： 开关的开通和关断过程伴随着电压和电流的剧烈变化。 产生较大的开关损耗和开关噪声。  图（a） 图（b） 开通损耗：开通过程电流和电压有一个交叠区，产生损耗，称为开通损耗（Turn-on loss），如上图(a)所示。 关断损耗：关断过程电流和电压有一个交叠区，产生损耗，称为关断损耗（Turn-off loss），如上图(b)所示。 假设导通后流入功率管电流为IC，关断后功率管承受的电压为UC，导通时管压降忽略不计，则导通过程功率管得电流、电压瞬时值i、u。 开通过程：  开通损耗为：  假设导通后流入功率管电流为IC，关断后功率管承受的电压为UC，导通时管压降忽略不计，则关断过程功率管得电流、电压瞬时值i、u。 关断过程：  关断损耗为：  则一个开关周期的平均开通和关断损耗PS为：  除此之外，管子在关断期间输出电容储存的能量，在管子导通时，损耗在器件内部，在高的输入电压下，开通损耗是很大的，尤其当开关频率高到MHz量级时，电容放电引起的开通损耗占决定性因素。这部分损耗为：  软开关电路： 通过在原来的开关电路中增加很小的电感、电容等谐振元件，构成辅助换流网络，在开关过程前后引入谐振过程，使开关开通前电压先降为零，或关断前电流先降为零，就可以消除开关过程中电压、电流的重叠，降低它们的变化率，从而大大减小甚至消除开关损耗和开关噪声，称为软开关电路。  软开关： 具有如上图所示的开关过程的开关称为软开关。 使开关开通前两端电压为零，这种开通方式称为零电压开通，简称零电压开关 使开关关断前流过其电流为零，这种关断方式称为零电流关断，简称零电流开关。 软开关分为： 零电压开关 零电流开关 软开关技术问世以来，经历了不断的发展和完善，前后出现了许多种软开关电路，新型的软开关拓扑仍不断的出现。 根据电路中主要的开关元件是零电压开通还是零电流关断，软开关电路分为： 零电压电路 零电流电路 根据软开关技术发展的历程，可以将软开关电路分为 谐振型变换器 准谐振变换器 零开关PWM变换器 零转换PWM变换器 移相全桥 PWM软开关变换器 待续...... |
