零电流开关准谐振变换器

电路构成

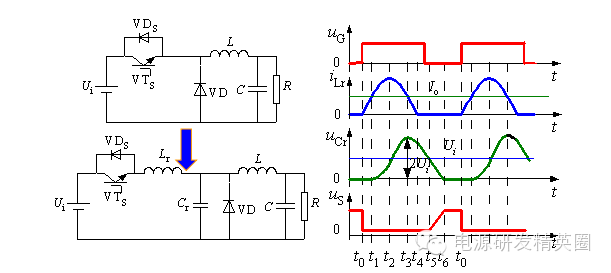

将Buck变换器中开关用准谐振零电流开关代替就构成了Buck型零电流开关准谐振变换器。

开关周期分为4个阶段，假定在开关VTS导通以前，负载电流经二极管VD续流，电容Cr上电压箝位到零。

工作过程分析

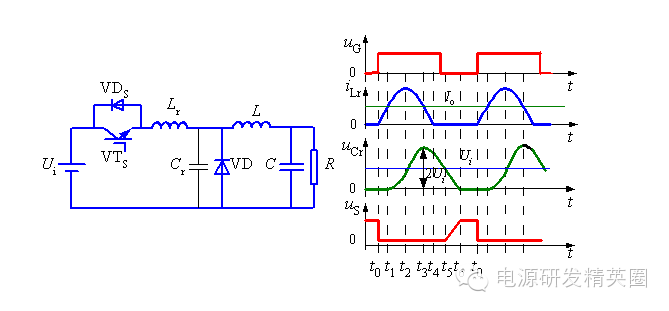

第1阶段：t0 ~ t1，电感充电阶段

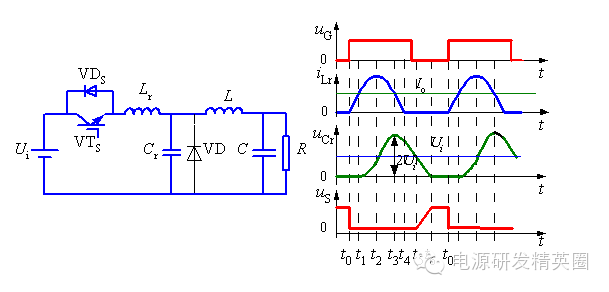

第2阶段：t1 ~ t4，谐振阶段

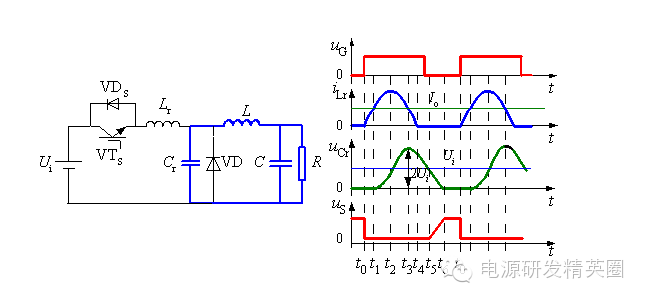

第3阶段：t4 ~ t6，电容放电阶段

第4阶段：t6 ~ t0，续流阶段

待续......
