IGBT模块很贵，主要厂家为国外的厂家，我们不得不承认，这个模块基本是被国外的厂家所垄断！

即使是国外的管子，有的管子速度快、有的耐压高、有的电流大，型号各异，特性各异，有的时候，我们在设计大功率开关电源的时候，还需要关注IGBT模块的内建二极管，尤其是内建二极管的反向恢复时间，那就是恢复速度。

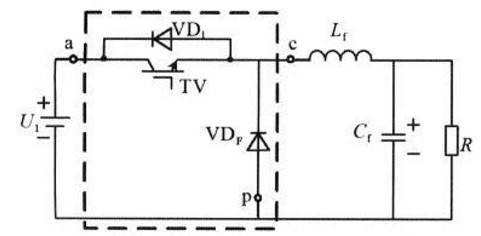

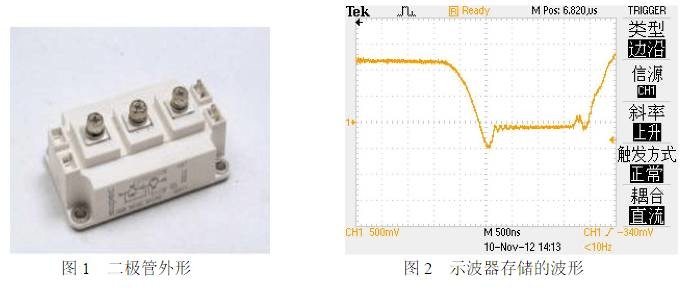

为了用buck电路来做一个100A的恒流源，我选择SKM150GB123D模块，它内部有两个IGBT单元，如果使用一个IGBT开关，另外一个模块只用它的内建二极管或者寄生二极管，用来作为BUCK电路的续流二极管，岂不美哉！

现在困扰我的是，这个内建二极管或者寄生二极管的速度如何，如果速度快，那就相当beauty了，但是如果速度慢，那就悲哀了，还需要外接一个大容量，高速的二极管，麻烦呀，官方给定的资料不够，看不出内建二极管的速度。于是我就用DI-100二极管反向恢复测试仪，测试这个IGBT的内建二极管速度。

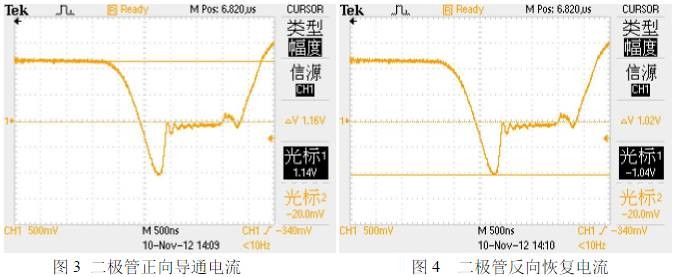

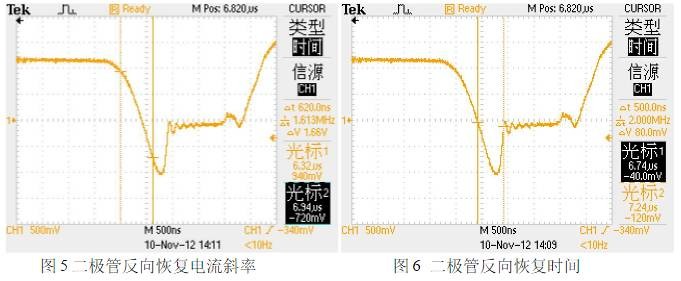

测试结果给大家分享一下，如下图。

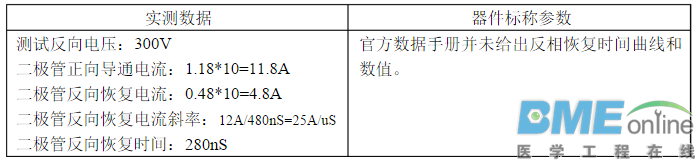

综上可以看出

根据测试结果，发现这个IGBT的内建二极管的速度非常快，快得让我羡慕，可以用来作为BUCK 电路的续流二极管

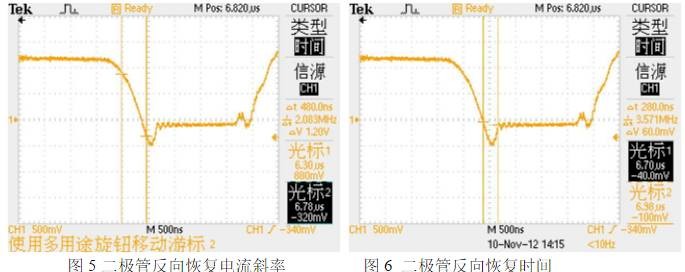

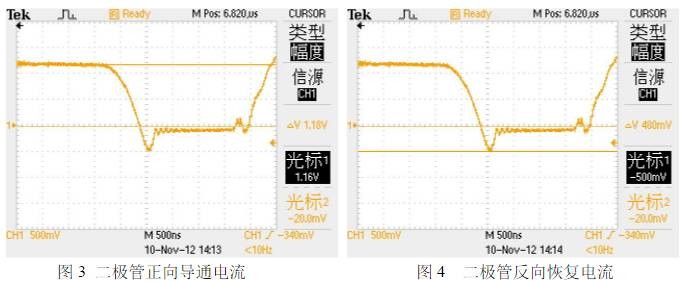

再找找，发现手头上还有另外一个300A的IGBT模块，干脆一起测试一下，分享一下测试结果。测量FF300R12KT4 IGBT内建二极管反向恢复时间测试。

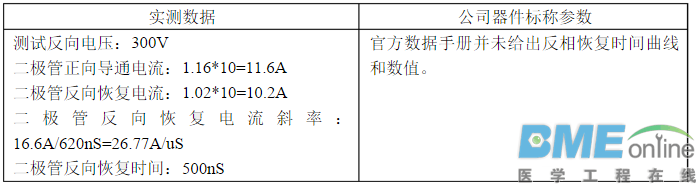

综上可以看出

根据测试结果，发现这个IGBT的内建二极管的速度快，但不是非常快，如果用来作为BUCK 电路的续流二极管，略微显得有点不足。。。。还需要考虑再三呀！

总结，如果知道IGBT的内建二极管恢复时间，就可以对IGBT模块的内建二极管进行充分的利用，优化设计，少走弯路。一个优秀的工程师，当然必须要有足够好的测试仪器才行。
