我与工具

2019-3-5 13:06 阅读: 2361 评论: 1 编辑: ygzx1
[导读]记得最早使用工具,是螺丝刀,而且闯了祸。消停了几年后,学会了骑自行车,开始动手修修补补。用的最频的就是螺丝刀、锉和胶水,因为总是要扒车胎补内胎。记得有一年夏令营,到海岛慰问驻军演出,由于起早贪黑,夏令 ...

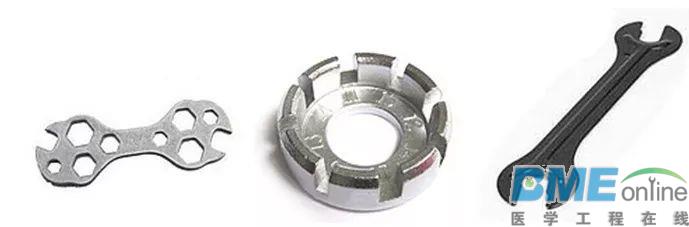

记得最早使用工具,是螺丝刀,而且闯了祸。消停了几年后,学会了骑自行车,开始动手修修补补。用的最频的就是螺丝刀、锉和胶水,因为总是要扒车胎补内胎。记得有一年夏令营,到海岛慰问驻军演出,由于起早贪黑,夏令营居然发了补贴,而且是每人5块钱。这可是一大笔钱,当时能买很多东西。这5块钱在老娘手里转了一圈之后,又回到我手里。当时早就想好了,要买几件趁手的工具。那就是修车用的花扳手、调圈扳手和开口扳手,这些都是在修自行车摊儿上看到的,可当时家里只有螺丝刀、锤子。
拿着钱直奔百货大楼的工具柜台,花扳手和调圈扳手各买一个,开口扳手买了不同规格的2把,这样就可以拧下4个规格的螺栓。加上家里本来就有的螺丝刀、锤子和钳子,修自行车足够了。这四样工具被我用油布包裹在一起插在车座底下,随车移动。从此,班级集体活动别人不去没关系,我和我的车一定要去,不然走的时候一个班,回来能有半个班就不错了。
后来电工学徒,接触的工具多了起来。随身工具还是螺丝刀(后来改称改锥)、钢丝钳、尖嘴钳和剥线钳。多了绝缘和防水胶布,还有一批固定工具,比如:台钳、锉刀、钢锯、砂轮、皮带扒、电钻、冲击钻、水钻、钢钎。还有一大堆仪表:示波器、摇表、三用表、电桥、接地表等等。由于年轻气盛也好玩,同时也学会了开机床,各种刀具也逐渐认识,也学会了磨制各种用途的刀具。
但正式工作后,所有的工具都是给单位买单位用的,从没有拿回家,也不属于自己。自己的工具还是这四样,直到孩子出生后还在。那个调圈扳手在孩子6个月的时候当玩具玩,随手扔到下水道里去了。花扳手是孩子在床上随手一扔,甩到窗外树上挂着,估计现在还在济南的树上呆着呢。只剩下这两把开口扳手了,现在让我找,还真要费点儿时间,许久不用了。
进入医疗这一行,开始自备工具,这也就形成了我的工具包越来越大,内容越来越多,数量也从未准确过,数不过来。
很多人劝我讲讲工具,我一直认为没必要,必备的东西而且是因人而异,因修的设备种类而异,不能统一。所以几年前除了列出一个清单外就没有再写什么,这次培训又被学员们要求,看来是要写写了。
下面按照改锥类、扳手钳类、焊接类、杂项类、仪表类分别写,不一定全,也只针对检验设备,权当闲聊吧,也欢迎讨论。但说明的是,我不卖工具,也不推荐品牌,文中出现的品牌都是因为搜到了图片,便于表达,并不意味着我用过或者推荐之类的,并不代表任何商业内容。
说工具之前,先说说品牌和价值问题。我的原则是趁手+++++5为主,牌子和价值是次要的。工具嘛,不是奢饰品,也成不了身份的象征,只要能把活儿干好就是行。没必要买什么名牌,价值高的更没有必要。当然你是大企业的员工则另当别论,因为大企业要脸面。也不要在乎客户会有什么想法,因为他们看中的是你的手艺,而不是工具。
过去没有什么进口牌子,现在不同了,日本的、德国的、台湾的、香港的很多。但要记住地球大劫难中,苏联太空站上的宇航员那句话,管它日本造的、美国造的还是俄国造的,都是台湾造的。确实,很多世界名牌工具都是台湾造的,现在更有很多打着名牌的工具都是马来西亚或者越南产的。更何况这是在中国,山寨的太多,不想买到假的都难。
改锥类
改锥或者叫螺丝刀,顾名思义就是拆螺丝用的,什么样的螺丝就需要什么样的螺丝刀,多大的螺丝也就需要相应大小的改锥。有人戏称我们这行就是拆螺丝的,此话不假,因为拆螺丝是开始实施维修的第一步。

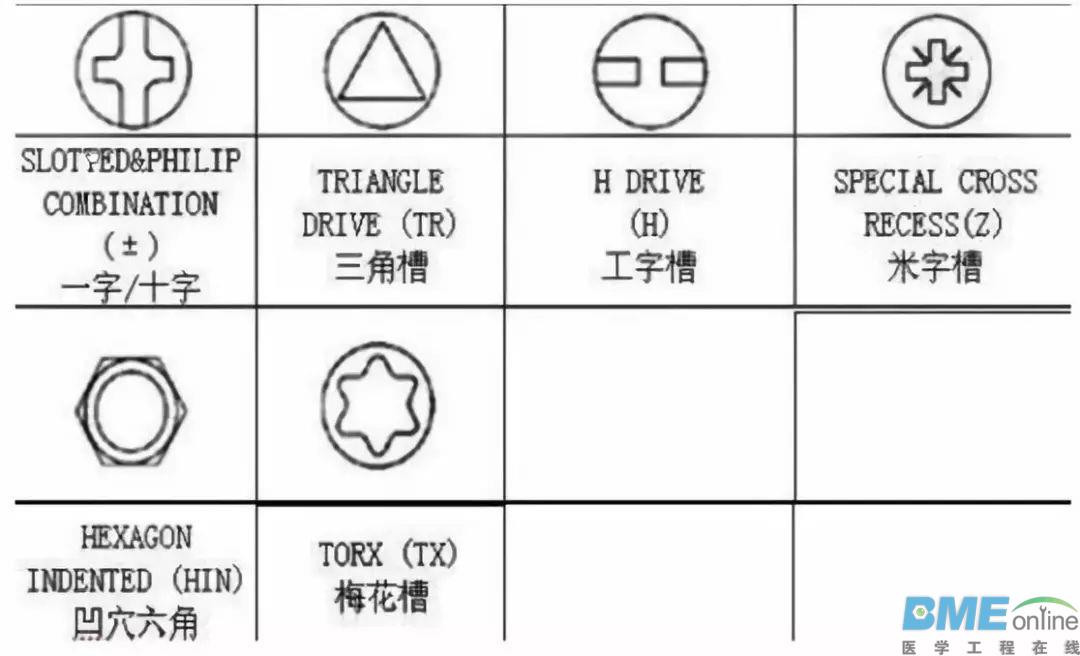

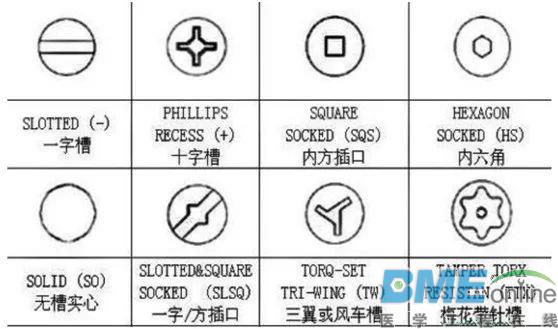

螺丝或者螺栓分好多种,每种又分沉头、平头、凸头等等。我们常见的螺丝槽型种类大致如下:
对应的螺丝刀头的样式也不尽相同:
螺丝的大小也对应大小不同的螺丝刀头:一字刀头按照刀头宽度编号,1mm、1.5、2……
十字刀头按照PH000(1.5mm)、PH00(2mm)、PH0(2.5mm)、PH1、PH2……
内六角按照两个平面的宽度,加上H字母编号:H2、H2.5(对应M3螺栓)H3(对应M4螺栓)、H4……
梅花也叫T型槽,编号原则有些怪异:T5(拆卸ABX电磁阀阀盖用)、T6…T10(对应H2.5,也就是ABX分配泵的梅花螺丝拆卸用。)、T10、T15等等。现在的梅花刀头几乎都做成中空的,这样可以迎合带中心针的梅花槽螺丝使用。在扭矩不大的情况下,梅花刀头可以拆卸内六角,但这取决于刀头的材质和螺丝材质,否则,总有一个会拧秃。
风车槽对应的是Y型刀头,Y1、Y2、Y3……
工字槽对应U型刀头:U6、U8……
还有方形、三角、五角等,更有风轮等怪异形式。还有重要的形式是套筒,这都是常见的。
……
刀头的材质决定着质量,也决定着价格。但这一条我们无法验证,只能听厂商说是什么就是什么。不过要记住,同样的材料不同的加工工艺,质量也会有天壤之别。

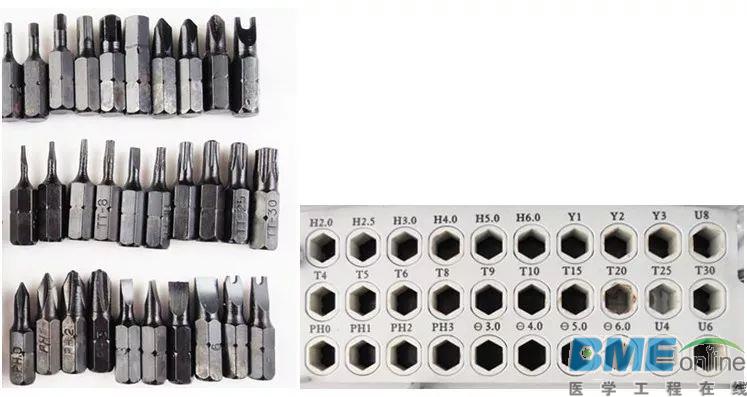

好的刀头一般都带有英文、数字的英制和公制的钢印,比如上图那样的。字迹清晰,不易磨损。不过,很少有人去对型号,都是直接拿着刀头去试,哪个能拧上就是哪个。
刀头的材质一般有铬钼钢、铬钒钢,也有低端的碳素钢淬火,更有昂贵的合金钢或者工具钢、硅锰钢。这些作为了解就行了,没必要强求。名牌的东西自然是好的,但也不要指望一套工具用一辈子。我一般每两年清理一批工具更新,日本马头的照样被我拧断,台湾宝工的一样会拧秃,香港鹿牌的也会折断,德国EXPLOIT的更会被淘汰掉。这完全取决于使用方法和频率,取决于扭矩大小。
改锥的选择:
改锥的把手形式众多,但不是适用于每一个人,因人而异,一定要选择自己趁手的,习惯的。否则,在拆卸安装的过程中,细微的变化不容易觉察到,那就会引起将来的麻烦。说白了,就是手感的问题。很多改锥把手很粗大,而且还有防滑的突起,我很不喜欢用这样的改锥,手感极差,螺丝进出的垂直度等无法及时察觉。但见到很多维修人员,都拿着这样的改锥,主要是维修大型设备,这样拆卸起来比较省力。
单件改锥和组合改锥:

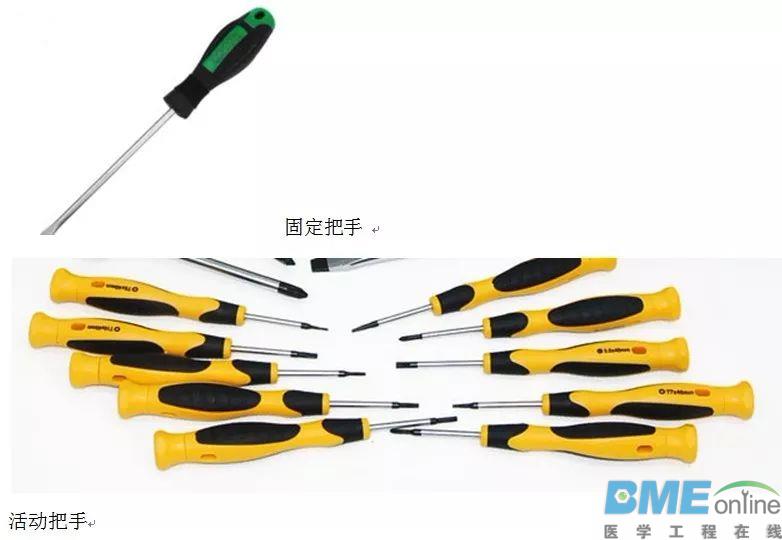

单件改锥就是常见的一个规格一把螺丝刀。分为固定把手和活动把手两种。
固定把手的改锥适用扭矩较大的拆卸安装,特别是冷装螺丝的拆卸,能用得上力。但这种固定把手的改锥不适合拆卸精度较高,特别是容易滑丝的塑料器件,因为不容易掌握垂直度。而活动把手的改锥恰好可以弥补这种缺陷。
我个人的使用习惯是双配置,例如用固定把手的改锥拧松螺丝,拆卸和安装都用活动把手的改锥,日后的拆卸安装也会很方便。但要注意,这样做不能用在移动部件的安装,否则极易震动松脱。
比如:十字或者一字的螺丝,我先用固定把手的改锥拧松,然后用活动把手的改锥拆卸和拧紧。内六角或者梅花冷装螺丝,我会先用内六角扳手松开,然后用活动把手改锥拆卸和拧紧。
13年前,我在济南泉城广场旁的电子市场见到一套组合的活动把手改锥,一套8件,但都是一字和十字的。这让我很不满意,但促销人员为了打开市场,允许我自己挑选同样的改锥8间装入盒子里。这让我心动。挑选了十字一字不同规格的各两把,T5、T10的梅花各一把,H2.5、H3的各一把正好凑齐一盒。这么做的目的是单纯为了维修ABX的M60和SYSMEX KX21这两种血球。有一把1.5mm的一字头改锥专门用于电位器的调整。

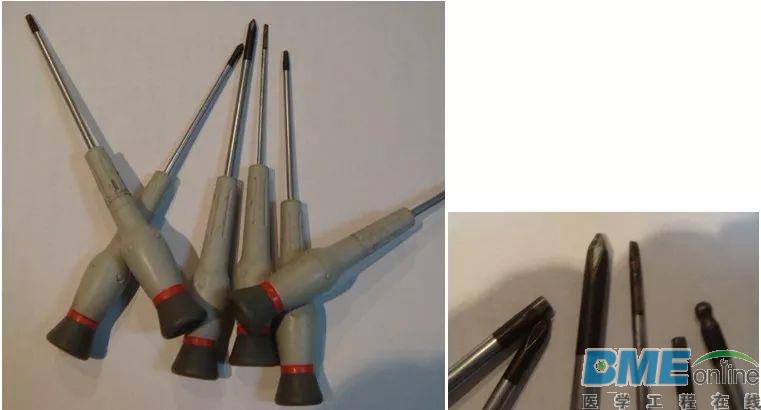

这套工具一直用到现在,盒子早已破损丢弃,有几把改锥也彻底损坏也丢弃了,剩余的都在这里了,可以看到刀头的磨损很厉害了,早该淘汰掉。但仅仅是因为习惯,顺手了也就不愿意丢。这套工具的把手粗细合手,长度也适合,现在也见不到有这么趁手的工具了,当初也不知道是什么牌子,把手上也没有标示,很是遗憾。
现在的活动把手改锥都偏短偏细,手感不好,而且无法用力。我陆续买了几套都无法让我替换掉原来的这套。

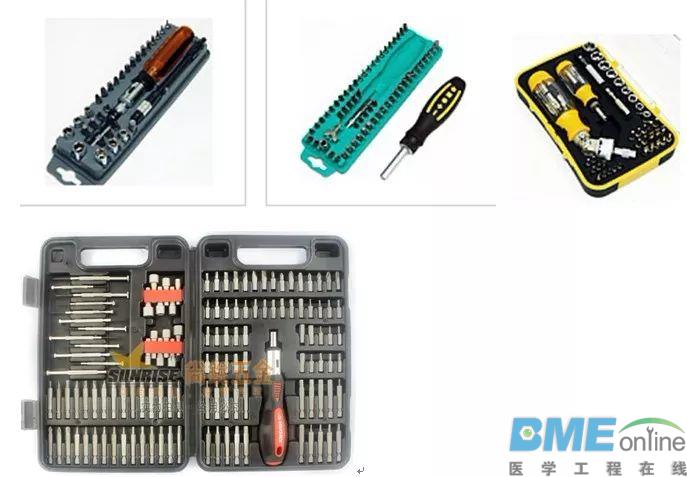

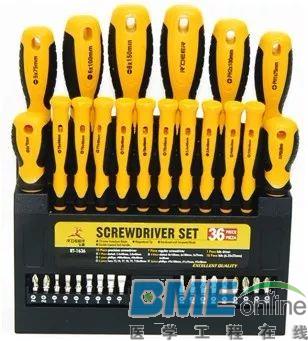

组合工具分为单件组合和刀头组合。上面我说的就是属于单件组合,数把改锥装到一个包装盒里,随身携带方便。刀头组合的工具就是一只或者两只把手,配数个或者数十个上百个刀头,如下图。
这种工具适合平台作业,把组合工件拆卸下来后进行进一步拆解,或者确保水平拆卸。刀头和把手的连接并不是那么可靠,虽然有简单的夹紧装置,虽然都有磁性,但那些山寨货真的不敢恭维。我几次干过这种事:垂直用这种组合工具调整一下位置或者电位器,但组合的刀头或者延长杆掉了下去。为了找到刀头或者延长杆,不得不换用固定把手的改锥把机器全拆了才取出来。

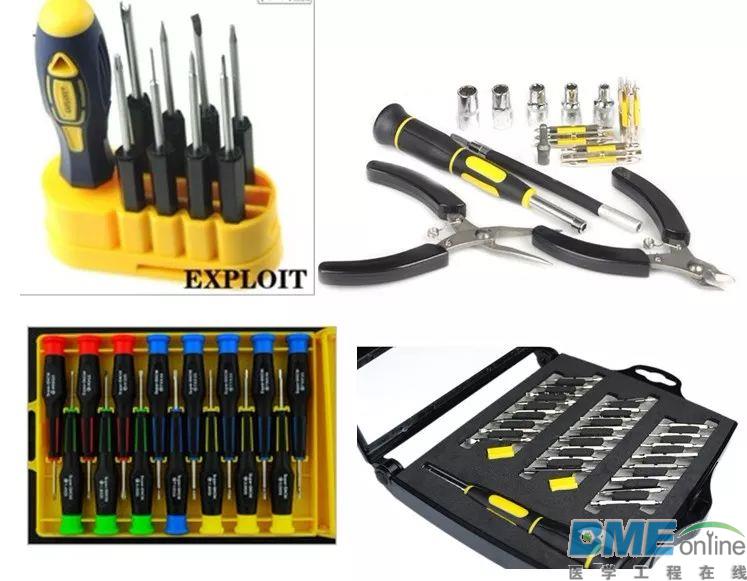

还有就是单件组合和刀头组合的组合,如下图:
不过,这种组合的检验设备适用性不高,修机械设备倒是不错。

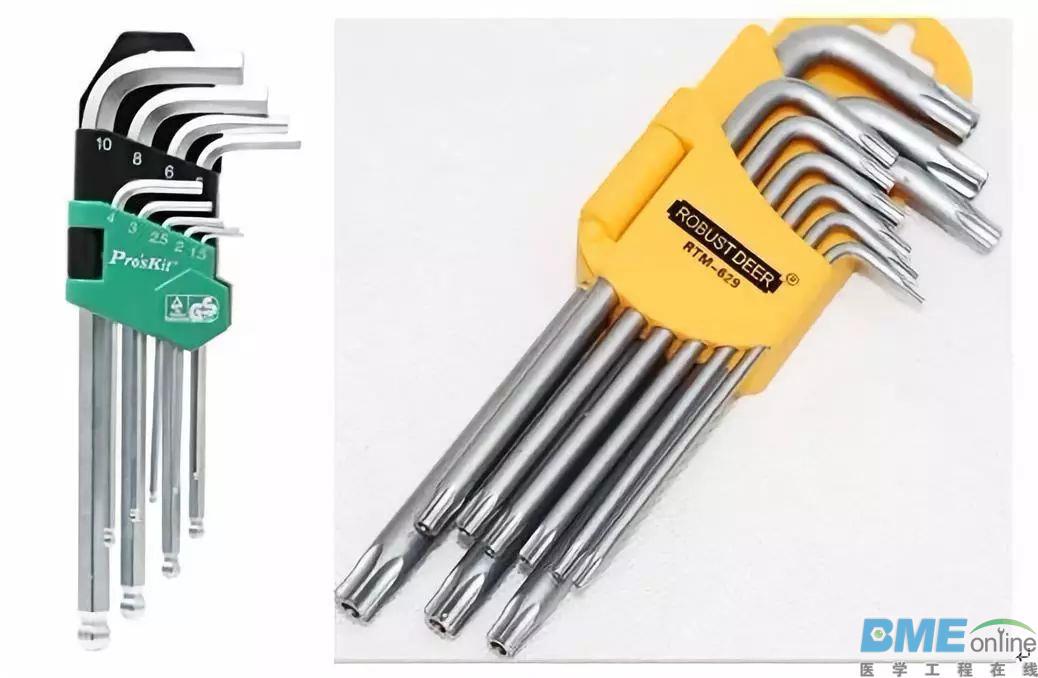

除了这些组合外,还有内六角和梅花扳手组合。内六角组合多选择一头平一头圆的,这样可以从任意角度拆卸内六角。
这样的组合可以用来拆卸冷装力矩大的螺丝和螺栓。
套筒改锥检验这行用的不多,一般扳手配合就可以解决了,但有些地方只能下套筒的话,就只有买了。单件的或者组合工具里的都可以。

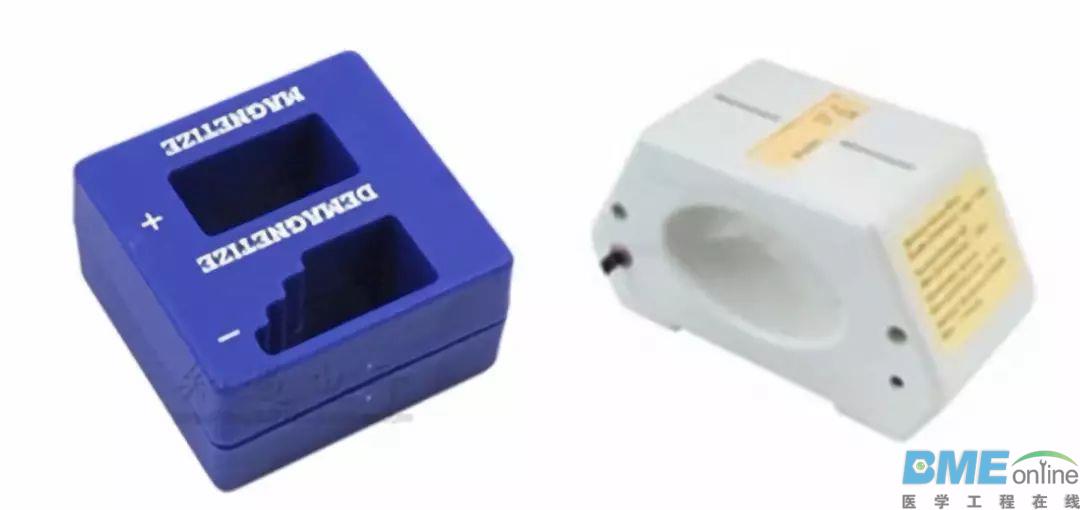

与改锥配合使用的还有退磁器,分有源和无源两种,下图左边的是无源的,右边的是有源的,既可以退磁,也可以上磁。
改锥的选择原则是把手趁手,固定活动配合,长度适中(150-200mm),组合搭配得当
扳手钳类

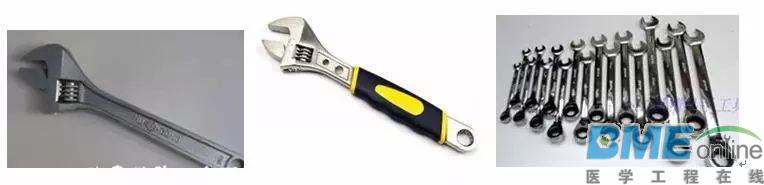

扳手常见的有活动扳手、开口扳手(也叫死扳手)、棘轮扳手、力矩扳手等。
活动扳手用途广泛,检验类常用的300×36的大号扳手和6”的小扳手,前者用来拆卸生化、免疫等大型设备的角盘螺栓,后者用途广泛。
开口扳手很少用到,除非专修某种设备,否则还是用活动扳手吧。

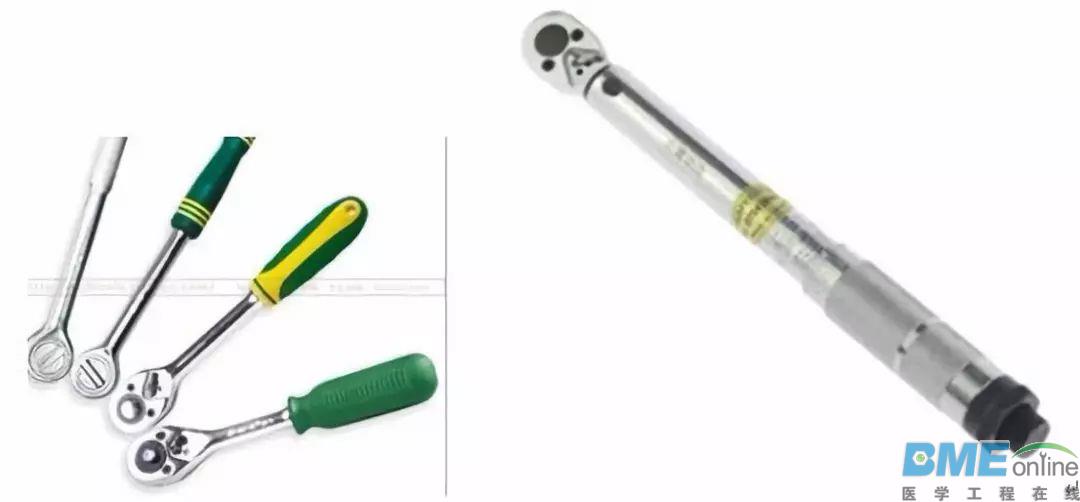

棘轮扳手和力矩扳手都很少用到,其实目的都是为了省力。好在我们修检验设备螺丝都不大,也不多,所以无需省力。

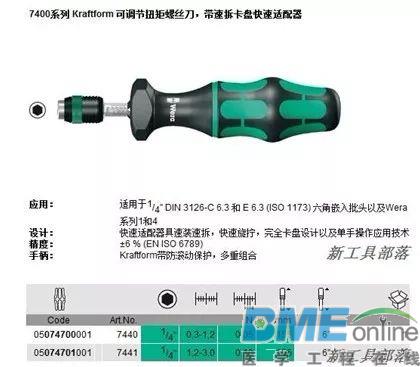

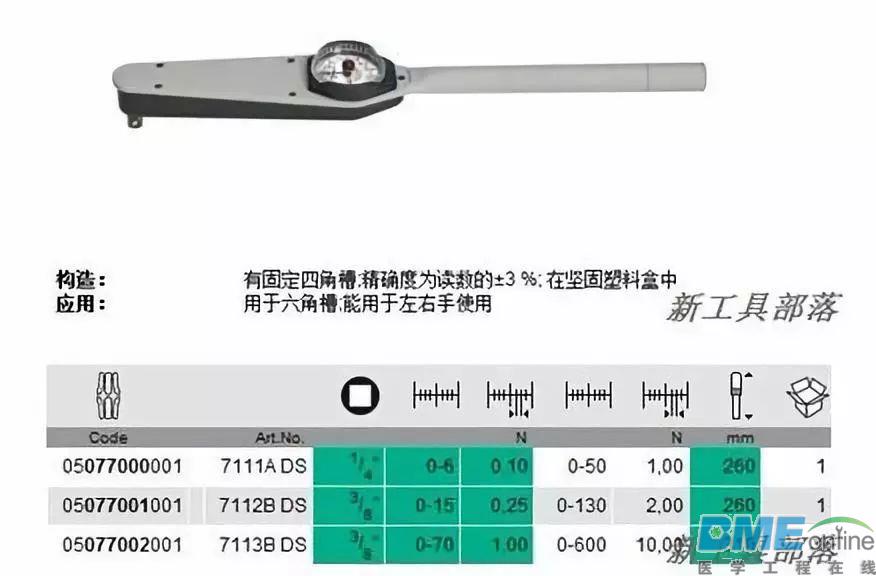

还有一种扳手是扭矩可调的扳手,有人也成为可调力螺丝刀。其实检验设备很少有这么精确要求的螺丝,一般经过学习使用训练后,可以掌握好力度,没必要买这种价值上千的扳手。我的原则是单件工具价值不超过100元,一般20-50元就很好了。当然仪表类例外。

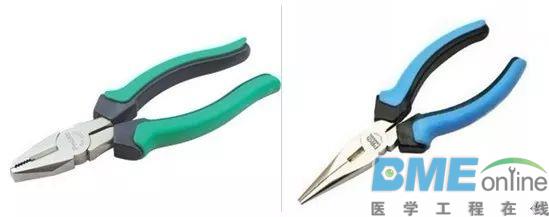

钳子种类众多。钢丝钳也叫老虎钳有一把就够了,但不要太大,一是不方便携带,二是太重,三是很少用。一般选择150-165之间的就可以了。
尖嘴钳也是经常用到的,原则也是不要太大,145-165就行。

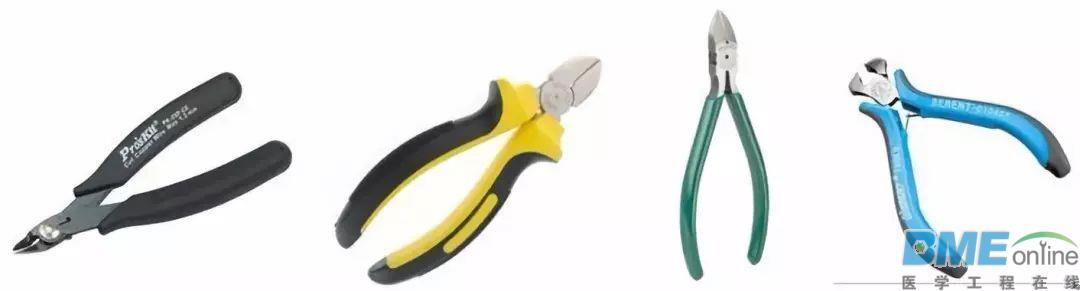

斜口钳种类不少,我们一般用来剪管道、线材、引脚,甚至用来剪薄铁皮、指甲、当起子撬,反正这种钳子在我手里什么都干,除了改锥的功能做不了以外。好在这种钳子价值不高,买两把坏了就扔,不心疼。

购买上述三种钳子的原则是要合缝没有缝隙,不能两个对口不在一条线上,也不能不在一个面上。至于是否带有自分弹簧那是根据个人的喜好了,贵些是肯定的。

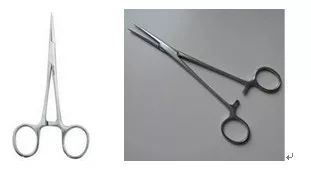

止血钳是检查液路气路时常用的,但要把头部套上胶管,免得把管道夹坏。

下面的钳子很少用到,一般在单位维修用得上,并非现场维修工具。

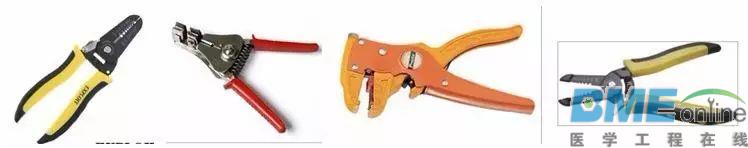

剥线钳是剥掉线缆绝缘护套用的,常用的有几种:

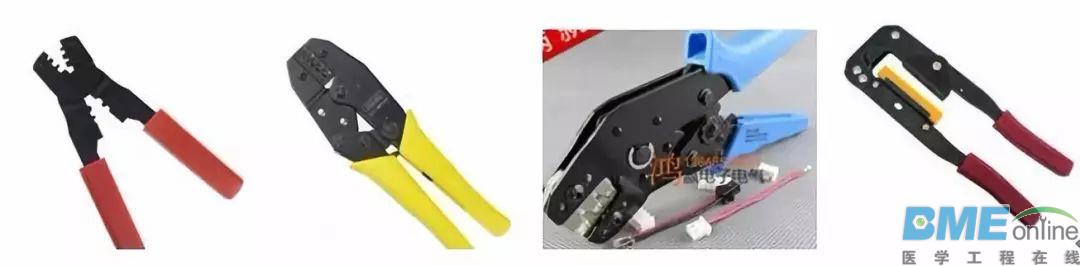

压线钳是压接连接器端子用的,一般是自制连接器或者修复使用,但绝对不会带到现场去的。
焊接类

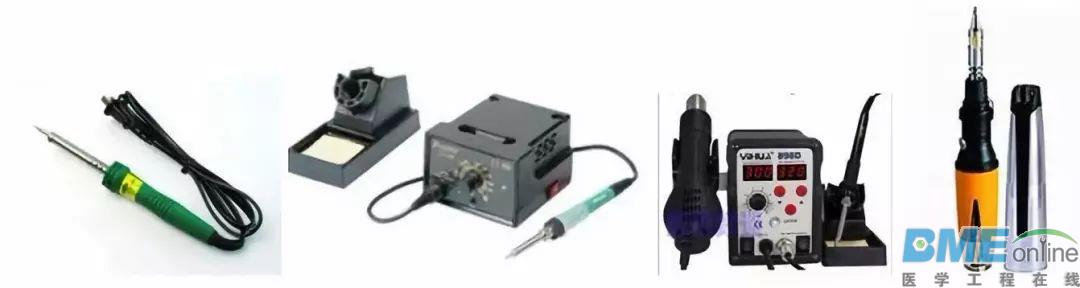

电烙铁是常用的工具,简单方便,价值低廉。
燃气烙铁是最近几年才兴起的,根据头部的组合,可以完成电烙铁的所有功能,并可以当热风枪、热熔枪使。
拆焊台或者是台式的热风枪及台式烙铁,更为顺手,但只适合在固定场所使用,不方便移动,所以不是随身携带工具,不利现场使用。
与之配套的是焊接工具:

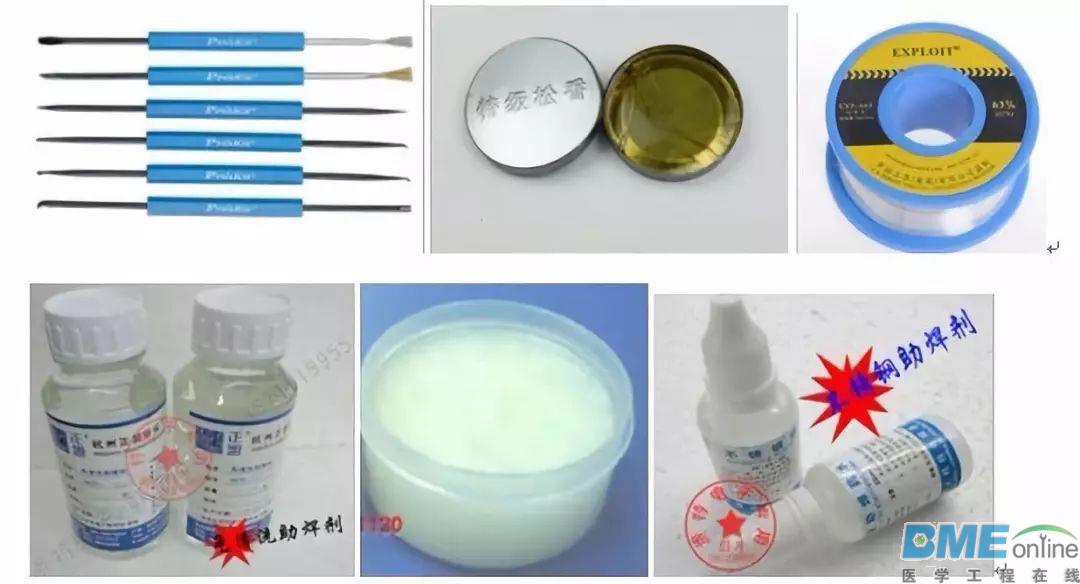

焊接组件--6件12组套件、松香、焊锡、助焊剂、线路板清洗剂等等。
套件工具很有用处,大概15年前我买了一套,当初并不知道是焊接用的,只是觉得有钩针,有捅针还有金属刷,干什么都行。维修检验设备后,用处更大了,几乎处处都能用得上。后来磨损断裂了不少,想再买一套,告诉柜员要买捅针,他们都摇头说没有。让我很遗憾,以为又成了绝户。但又不甘心,下次再去的时候带着一个仅存的捅针去问,结果都认识,告诉我这东西叫焊接套件,一共6件12组功能。原来如此,也算教育了我,10多年都当捅针用了。
其中有一些类似一字螺丝刀的头,有一个还是弯的,可以用来当拔管器使用,有些管道连接太紧,需要此物撬一下,方便拔下更换。
杂项类
各种镊子、针头、注射器、吸样枪头、工具刀这些都是必不可少的维修检验设备的工具。
强光手电是必备的,有时候一把是不够的。
毛刷若干。皮老虎、吹耳球根据需要准备。
电动工具根据需要,我自己有一套微型电钻,配有6mm以下各种钻头以及砂轮组。还有一套充电螺丝批组件,很少用但总要备着。
维修还需要各种清洗除锈喷剂,以及各种喷漆之类的。
除锈和松动剂我个人不建议使用WD40,腐蚀性太强,一旦接触到阀膜或者泵膜,将会后果很严重。个人建议使用汉高乐泰的类似产品,自带可收缩的金属喷管。
砂纸适当的准备几片到时会很有帮助的,但不要太粗,水砂纸用的最多。

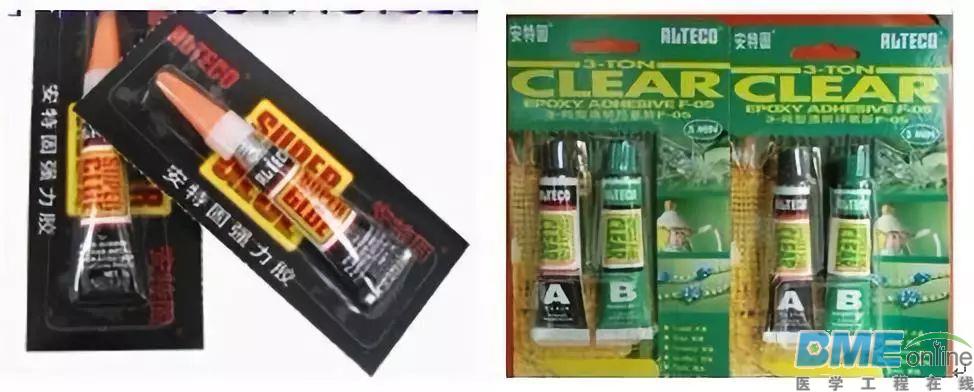

粘合剂我只用两种,一种是快速粘合剂,类似502那种;另一种是环氧透明胶F-05。
润滑脂密封脂等也属于维修耗材,我只用2种,102和103。前者润滑和密封二者兼顾,后者仅仅是密封,但密封性大于前者。
热缩管也是需要准备一些的,连接引线还是需要的。

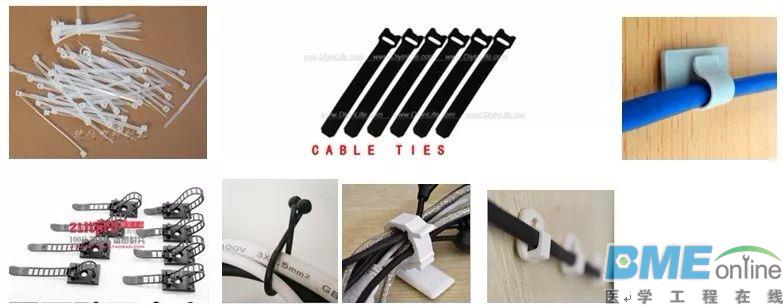

扎线带、固线器也是不同规格多准备些,否则整理管道线缆会很头疼。

我能想到的暂时这么多,日后想起来会补充。
工具的购买和准备原则是够用就行,但要能用好用,不能凑合更不能凑数。不需要名牌不需要价值高,也不能太便宜,一切都是实用原则。
当初淘宝商城上代销了一些简单工具,很便宜的那种。组合工具记得有两种,一种16元32件,另一种是50元48件。大多数购买50那种的,买了之后反应还行,对得起这个价钱。只有一位老兄购买了16元那种的,回复说质量太次,镊子很软就是一铁片,工具也不行。我很无奈,16块钱你想买什么?不过要说明的是,由于是代销,我从未见过这些产品,只收取10%的代销回扣。
还有一次,有人购买代销的强光手电,几天后告诉我不能用,装上电池不亮。我有些不信,因为仅仅是个手电罢了,没有什么高科技在里面。于是提醒他由于发运不能带电池,电池也不是标配,所以请仔细检查电池和电池组的极性。但对方强调就是不亮。没办法,跟经销商协调,又发了一个带电池的给他,让他把原来的寄给我,我到底要看看这个LED的强光手电到底能有什么问题。
很快我们都收到了手电,他告诉这个好使。那么我拿到他发给我的,三节电池依序装上,打开就亮,什么问题也没有。于是给经销商付款,反正我也需要一个,权当我自己买一个吧。这把手电一直用到现在,几年了,什么问题也没有。
下面是我的常用工具照片,我想大家都差不多。
仪表类
这里说一下常用的仪表,偶尔为之的没有统计在列。

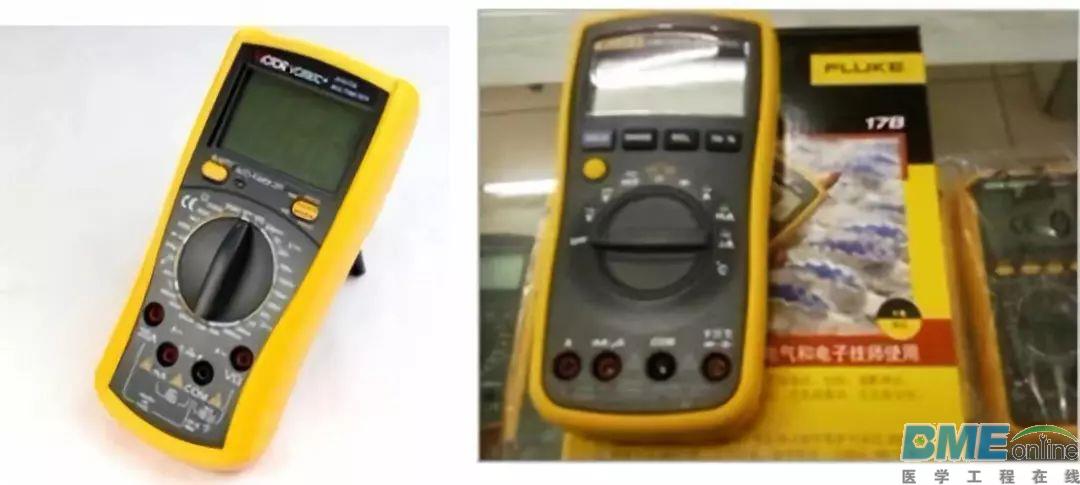

万用表:必备的常用仪表,按照显示位数分为3位半和四位半;按照量程分为手动量程和自动量程;按照测量项目分为3用(电阻、交直流电压和电流)和多用(电阻、交直流电压和电流、频率、电容、温度)等。价格自然是前者低后者高。
万用表常用的是数字的,无所谓什么品牌,国内的很过品牌都可以用。不建议购买FLUKE的这些名牌,意义不大 ,除非面子工程。因为维修方面的要求并不高,没有什么高精度的要求。5.01V和5.12V都属于正常,任何表也都有误差,再说现在的表精度都差不多,准确度也可以,差别仅仅在质量上。FLUKE超过500元的表和地摊儿上22元的表测量出来的结果没什么区别,没必要买这么昂贵的。
压力表:维修检验仪器,特别是血球生化最常用,但这种表的选择和价格往往让我们这些维修人员很头疼。指针表非常便宜,50mm的大概只有10-20元,负压表会贵一下,也不过50-80元。但指针表都是标准国际单位,也就是MPa,你要自己带一个压力换算表去计算,或者仅仅维修一种或少数几种设备,换算数值都很清楚。否则,真的很难办。
数字压力表正负压都有,精度也足够,除了量程的选择外就是价格太高。下面我只介绍一种,大家有兴趣自己找找吧。
数字表我用的量程是±100PSI的,也就是±0.7MPa或者7公斤力,足够应付检验仪器维修了。当初的价格很高,现在却很便宜,大概1000元左右,网上还有更低的。其中一块表我用了6年,底数仅有3mbar,还是不错的。而且,有11个压力单位可调,可以手工进行切换比对,对复杂混乱的压力单位换算来说还是很方便的。

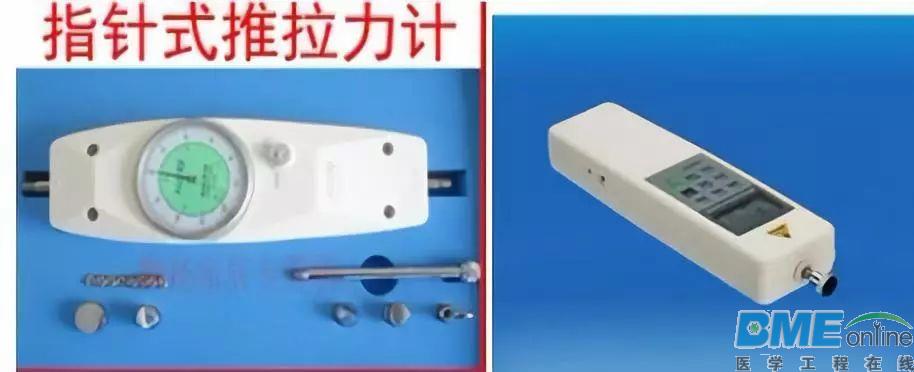

推拉力计:这个估计用的不多,但调整皮带张力确实不可缺少的,价值也贵。
温湿度计:温度计常用,湿度计检验科室都有,所以备不备的没什么意思。

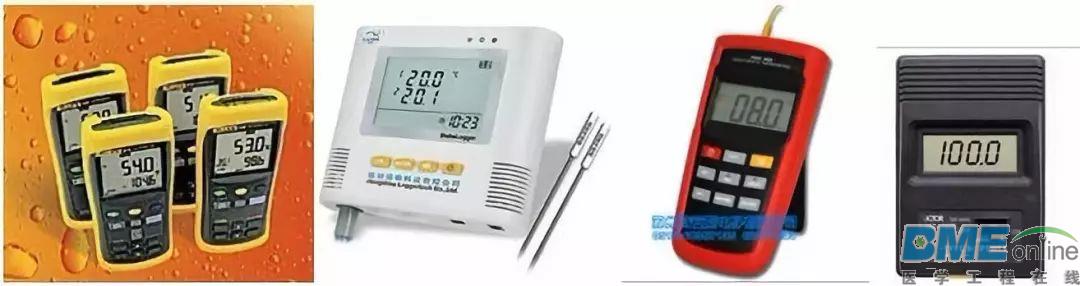

数字温度计根据精度的不同价值不同,普通的精度±5%的,只有几十元上百元;±1%就需要几百元;而±0.5%就需要数千元;±0.05%的就是令人咂舌的数万元。关键是用它来做什么?如果仅仅是测量试剂加热温度、反应温度,那么±5%的就够了;如果据此调整电路,那么就不好说了,生化反应盘孵育槽的温度校准最起码也得要±0.05%的,想想多久才能收回来成本吧。

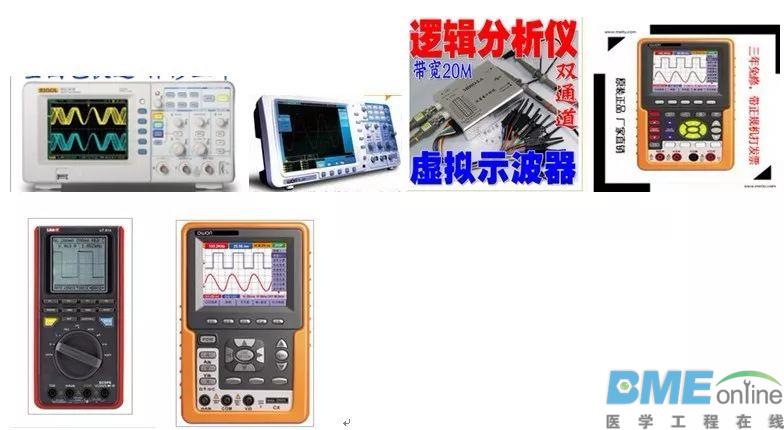

示波器:这个也不常用,多为电路板维修用,但有些检验设备的调整也需要到它。如果购买的话,建议买数字示波器,体积小重量轻。带宽100MHz,采样频率500M的双踪示波器就足够用了,价值从不足2000元到4、5千元不等,看品牌和质量了。
市面上有很多便携式示波万用表,把示波器和万用表的功能组合在一起。更有虚拟示波器,结合电脑使用,甚至可以达到一定的逻辑分析仪的功能。
其余的仪表还有逻辑分析仪、照度计、紫外光度计、激光功率计、还有接地电阻仪(仪器安装人员现场勘测使用),这些仪表很少用到,一提而过,了解一下就行了。
