通过这个案例,让你更了解GE vivid7的维修

2018-10-31 09:43 阅读: 7032 评论: 0 编辑: ygzx1
[导读]故障案例一打开电源,按On/Stanfby,超声诊断仪无法正常启动。(1)故障分析:由于Vivid 7硬件由前端和后端组成,根据Vivid 7开机启动顺序分析其故障现象。①判断机器是前端部分还是后端部分的故障原由而导
故障案例一
打开电源,按On/Stanfby,超声诊断仪无法正常启动。
(1)故障分析:由于Vivid 7硬件由前端和后端组成,根据Vivid 7开机启动顺序分析其故障现象。
①判断机器是前端部分还是后端部分的故障原由而导致无法正常启动;
②对机器后端进行单独测试,检查其能否正常启动。机器后端主要由微星双核主板、ATX电源、AGP显卡、硬盘、ECG卡、ETHERNET卡、PCVIC板以及PC2IP2B板等组成。
(2)故障排除:
①将机器后端部件从主机上搬下,拆开后端机箱,输入220V交流电源给后端;
②找到主板的PW-ON跳线,短路6/8脚(如图1所示)
③当发现后端部分仍然不能正常启动则需继续确认是主板问题还是ATX电源问题;
④找到主板上的电源板接线座,用一节短线连接短路13/14(黑色和绿色)接头,此时后端电源开关畅通;
⑤将交流220V输入后端,依据ATX电源标识测试各脚电源电压,发现脚1/2/11均无3.3V电压,判断为后端ATX电源存在问题,对3.3V电源部分进行维修,修复电源后上机测试,机器启动正常,故障排除。
故障案例二
Vivid7 BT04彩色图像质量很差,但使用心脏探头(M3S)上的彩色图像显示正常,高频腹部探头的彩色故障。

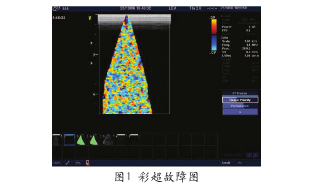

(1)故障分析:彩色图像故障如图所示,主要集中在机器的发射和高压部分,与软件的关系不大。
(2)故障排除:
①更换探头插口后故障依旧;
②调节图像的频率参数后故障依旧;
③调节增益到最低,发现现象有改变;
④进入系统测试,F2进入service下的system test,前段所有测试均通过,但发射板(TX)不能测试;
⑤因心脏探头图像正常,依据图像形成原因判断,心脏探头是利用相控阵相控发射,可能是发射通道出现问题;⑥该机型带有两块TX发射板,交换TX发射板后故障立即消失,但其他功能有些损失,更换1块TX发射板后故障排除。
总结
上述案例机器故障主要来自设备硬件的损坏,但信号采集、处理、扫描参数选择以及位置选择等也会引起相应的故障。影响超声诊断图像的物理因素很多,而且这些因素之间相互渗透,错综复杂。
分析成像的物理原理,能够清楚地认识机器故障行程的原因与机制。彩色多普勒超声诊断仪是贵重而精密的医疗设备,无论是保养或维修均需细致小心,做到对设备定期保养和预防性维护。
