飞利浦Brilliance16排CT在国内很多医院安装并投入使用，它具有运行速度快、扫描层薄、球管热容量大、运行噪音小等特点。投入使用5年多来，总体来说，该CT工作稳定，运行状况良好。由于CT是由多个硬件部件和软件系统组成，一旦出现故障，需要排除的故障点很多。在此将该CT在维护和保养过程中发生的2例较少见的重大硬件故障的分析与排除过程进行介绍，供参考。

由错误信息推断，初步判断故障是由于数据采集系统未能正常工作引起。首先从重建柜的光纤处开始排查，将重建柜后方的光纤头拔出，进行观察，发现光纤头内部有红光，可暂时认为机架上信号接收盒至重建柜这一段光纤传输通路工作正常。之后进行信号接收盒和激光发射盒之间通讯排查，该CT用16根光纤完成数据的发送的同时用4根光纤同步完成信号的接收，怀疑信号在传输过程中有衰减，导致数据采集故障。清洁16个光纤发射头和4个光纤接收头后，试机故障依旧。在清洁的过程中发现，16个光纤发射头中有4号和6号的两个发射头发出的红光亮度和其他相比，亮度很低，感觉衰减非常大，用万用表插入接收盒的测试点，手动旋转机架，发现在4号和6号经过4个接收头处时测出的电压值比其他正常发射头经过时低很多，据此判断由于激光发射盒4号和6号发出光信号强度不够，导致数据不能正常传输，引发采集系统报错的故障。

打开激光发射盒，检查激光信号发射电路，由于16路的激光发射头驱动电路完全一样，因此通过对比测量，确定4号和6号发射头处的驱动电路是正常的，光强度不够是由于激光发射头本身的衰减损坏引起的，这一点也通过跟其他发射头进行调换位置试机进行了确认。该激光发射盒中的激光是通过激光二极管产生的，通过查询资料得知，该CT激光发射盒的所用的激光二极管的参数为658nm(70mW)，但是在市面是买不到跟它原装管脚一致的激光二极管，通过尝试使用代用的激光二极管，但是效果不佳，依然会报错，最后更换激光发射盒后，故障得到排除。

飞利浦Brilliance16排CT对通信采用保护措施，当通讯失败后，计算机系统记录下错误，从而拒绝执行扫描指令，导致报错，系统自动锁止。通讯故障主要从整个系统的数据信息流向进行分段判断，逐步分析与排除。

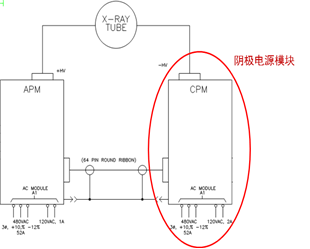

初步判断为阴极电源部分有元器件损坏，导致高压模块无法产生供球管正常工作所需电压。通过联系厂家，该阴极电源模块报价为62万余元，由于我院该CT并未购买保修合同，因此决定尝试自行维修。首先对阴极电源模块外围部件进行初步排查，发现480VAC输入处3个保险丝(600V20A)有2个损坏，更换损坏的保险丝后，上电试机，保险丝再次损坏，确定内部元件有损坏，需要进一步拆机查验。由于电源模块很重，需要使用专用工具(力矩扳手、自制专用支架)和利用扫描床的支撑能力共同将模块从机架上拆卸下来。

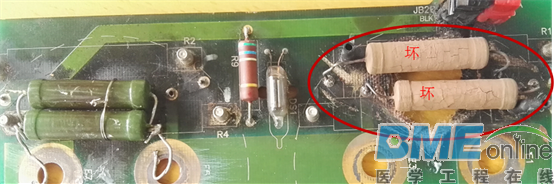

拆开阴极电源模块，经检查，发现AC电路板上一组12W 20K欧姆的放电电阻损坏，跟该电阻相连的400V

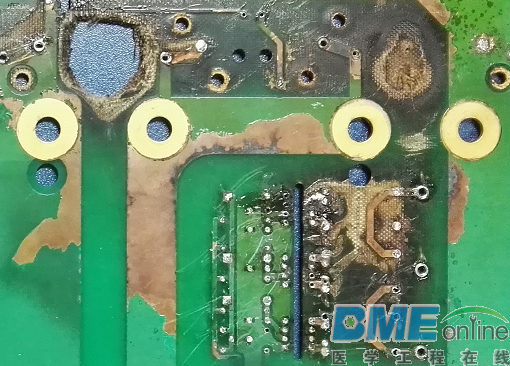

5600uF电容出现鼓包、外皮破裂现象。经过评估，发现AC电路板部分区域碳化现象严重，背部铜皮有脱落的隐患，认为如果继续在这块电路板上做修补式的维修，很有可能修复后使用时间不长会再次损坏;为避免再次反复维修，决定重新制作电路板，按照原装器件的规格购买配套元器件，对整个电路板进行重制。

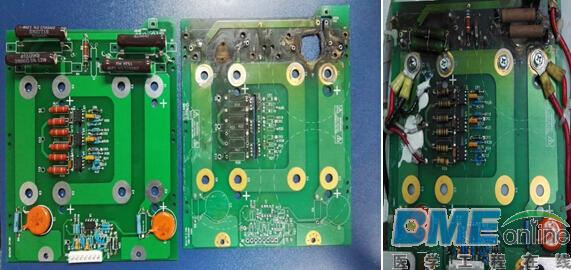

根据原板进行电路图绘制，重新制作电路板。将原板上部分还需要继续使用的元器件，和新购的元器件一起在逐一测量确保完好后焊接到新电路板上去。将重新制作的电路板安装好，通电试机，工作正常，自行完成了此次重大故障的排除，为医院节约了可观的经费。

此次维修通过掌握设备运行整个流程，利用错误代码快速判断故障部位;对于电路板上元器件，尽量购买跟原厂型号一致的器件，如购买不到原厂器件，建议购买优于原厂参数的器件。
