设备名称：GE MR 设备型号：SIGNA HDe 1.5T 故障现象：早晨开机时TPS复位不成功或从待机状态恢复时不成功。 故障信息查看： 将机器主开关合上,表现正常,按下EMO RESET按钮,DM,RF-AMP,GRADIENT等通电,但几秒后就断电。HOST主机复位不成功，查看ERROR LOG,发现报多种错误,其中包括2266420柜冷却系统中水流错误,2254786UPM检测到无效配置,2248604梯度线圈温度升高,2248604PDU在停止模式,按下了紧急停止按钮或PDU24V供给失败。
故障分析： 根据以上信息仔细检查各部分,发现柜监视器PUMP告警灯亮,而正常情况下此灯不亮，查找图纸得知是J9异常指示,断开J9则PUMP灯不亮。查得J9连J301,J301连到了MCS上。检测J9和J301连通性,正常,测得J9已短路。测MCS插座，确已短路。经过分析原理图,得知在MCS停止运行时,MCS此线应该短路，但MCS正常工作时，由于水泵变为工作状态，应该是断开状态。 故障确认： 断开J9情况下按EMO RESET,通电正常,不再掉电同MCS也工作正常，水泵运转正常，水压正常，过几分钟后测J9,已变为开路。判断PUMP灯亮原因可能是水流传感器不良所致。将J9插回原位，机器并没有掉电。进行TPS复位,成功,试扫描,成功。 进一步检测发现，水泵启动后两秒内水流传感器开关断开，则机器PUMP灯不报警，但若时间超过数秒仍不能断开传感器，则PUMP灯亮报警，机器进入急停状态。此水流开关虽然还能断开，但所需时间很长，故机器报警。

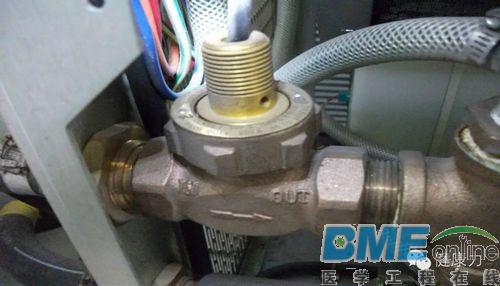

故障解决：更换水流传感器，此故障消失。 维修心得：此故障发生率较低，一般是机器工作多年后才发生，可能原因是水流传感器内部脏物增多有关，导致叶片活动不灵活。保侍冷却液清洁可减少此类故障。
|
