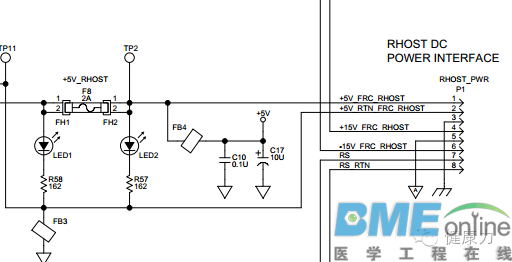

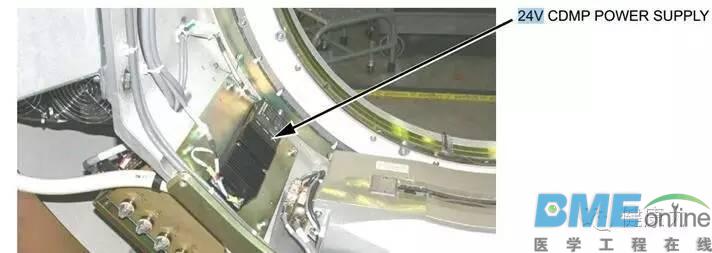

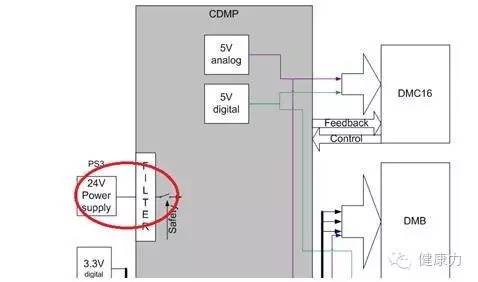

故障现象:开机后,机器启动完成后不提示闭合E-stop,无法给机架上电。 故障信息查看:分析出现此类情况都需要查看机架各个控制板的CPM板是否找得到;查看 "cpm version",发现rotor部分的Rhost,DMC没有找到,说明机架的CAN通讯出现了问题,如下图(图1),Rhost和DMC板的CAN是串联通讯,分析两个板子都有故障几率较小,所以考虑。 图1需要从两个板子的电源查起,Rhost电源如图下,由FRC提供5v 15v 图2 DMC电源如下图: 图3 如图所示,查看PS3 24v 故障确认:查看PS3 24v 测出只有2v左右,FRC 5v 15v均正常,所以PS3 直流电源是有问题的。再查看ps3的输入电压120v正常,判断电源故障,需要更换电源。 故障解决:更换PS3 24v电源(图4) 图4 维修心得:面对多个板子的故障问题,需要考虑综合因素,找到根本原因。从板子工作原理的源头查起,比如电源,电路板之间的关系是串联还是并联问题等。建立整体的思路。
|
