故障信息查看：

　　查看压缩机状态，未发现任何错误信息;

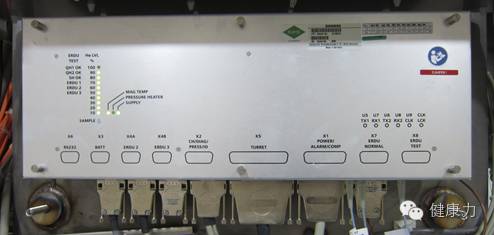

　　连接超级终端到MSUP查看磁体各项参数状态。如图(1)

　　

　　故障分析：

　　从上面可以看出，磁体压力很低， 但average power 很低， 0W，press HTR 显示50%， 但磁体压力一直往下降，
这就是为什么冷头停止工作，是为了防止磁体变成负压之后外界空气进入磁体结冰。

　　重启MSUP电源，以及 PH ON，都没有用，加热功率没有任何变化。

　　由于磁体控制部分包括MSUP、MSUP到磁体之间的连接、磁体内部Pressheater三部分。

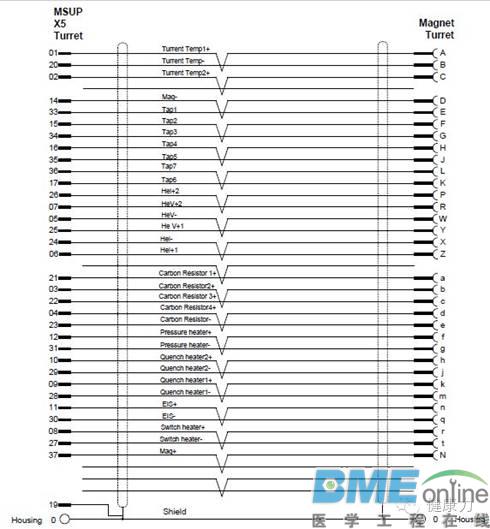

　　我们由简到繁一步一步排除：首先测量MSUP上X5到Turrent的线，由图(2)可以看出pin31和pin12分别为Pressure
heater-和Pressure heater+，用万用表量 pin31—g ; pin12—-f都是通的，此时可以排除线的问题。

　　

　　其次测量turrent到磁体内部pin31和pin12的g端和f端，测量结果显示g-f之间的电阻在21.1Ω，这个结果是正确的，此时可以排除磁体内部pressure
heater问题。

　　

　　最后，当三部分中的两部分排除了，是不是直接可以确定MSUP问题了?不是，我们不要忽略MSUP到turrent之间W11235这条线和turrent接头之间的连接问题。这条线的接头看似牢固，但是也不是没有出现过问题。所以将接头接好之后直接从W11235的MSUP端测量pin31和pin12之间的电阻，正常应该也是21Ω左右，但是结果是断开的，所以问题就出现在这个接口上面。

　　

　　故障确认：

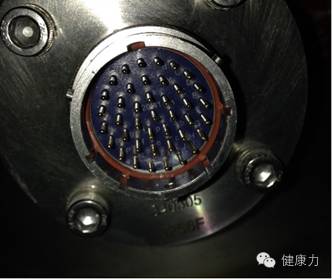

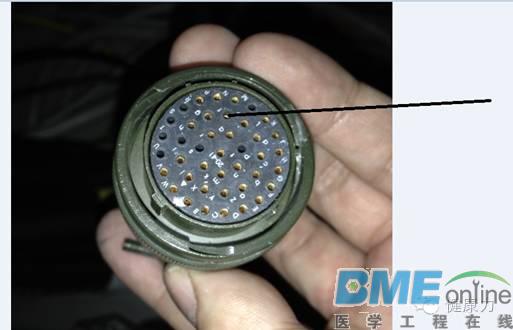

　　首先查看发现公头磁体端的针是很牢固的，并没有弯折等情况。那么可能就在母头，现场截取焊锡丝一段放到母头如图(4)里面然后接好接口，故障消失，故障确定，是W11235这条线的turrent端接头接触不好。

　　故障解决：更换W11235线之后故障消失，设备恢复正常。
