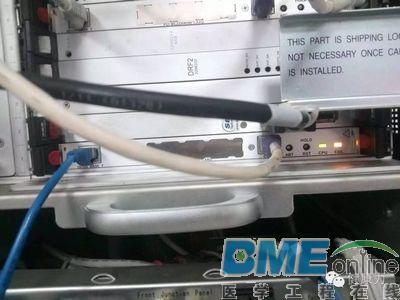

设备型号:GE 1.5T HDE 故障现象：机器启动异常操作界面启动超时，无法进入正常操作界面。 Error：2223849APS power up boot failed，communication time out from APS board  Troubleshooting： 1、ERROR 上很明显指出APS 启动失败，APS通信超时。 2、 在C-SHELL命令窗口上PING APS 通信时而失败时而正常，PING SCP 以及AGP均通信正常， 根据报错检查MGD柜上各个电路板指示灯是否正常。 3、检查发现除APS board指示灯异常外且FAIL灯亮，其他电路板指示灯都正常。  4、怀疑是APS board故障,更换后当天正常，扫描时偶尔出现一两次下载序列较慢情况，考虑是计算机通讯延迟问题并未在意，但第二天故障又重新出现。 5、排除APS board问题，将问题锁定在跟APS有关联的AGP 和SCP板上做MGD_TERM测试却发现除了APS有错误外其他个板子均无报错。 6、只能进行最小化排查，将MGD除APS，AGP,SCP,bridge Board以及电源模块外其他所有电路板拆除。 7、这时候PING APS 、SCP、AGP三块板子通信都正常，怀疑是MGD其他电路板故障引起APS启动失败。 8、考虑到更换APS 后正常一段时间内出现两次下载序列较慢情况结合MGD上DRF-2 有这方面的功能，考虑DRF-2有问题，将DRF-2重新插入后故障重新出现，判断DRF-2电路板故障。 (注：若没有明显方向可考虑将每个板子逐一或单独插入来判断故障原因。) 9、更换DRF-2 后设备正常。 维修心得： 报错有一定的误导性，根据报错和现场观察很明显可以看出来是APS有问题，但事实上它没有问题而有问题的却是另外一个DRF-2，所以事后仔细检查一遍发现DRF-2板子上有一处很不明显的锈斑，这恰恰是造成设备时好时坏的原因，没有彻底坏但是却反复出现故障。
|
