一、故障现象 Lightspeed 4 开机异常，初始化无法通过，自动关机。 初始化软件界面图示如下：

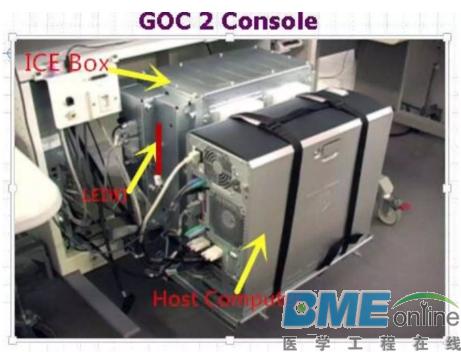

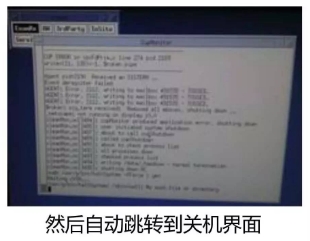

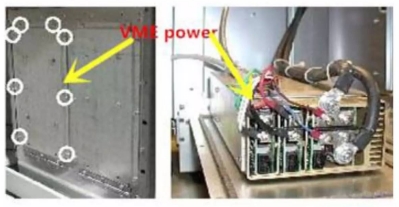

现象为：操作软件无法初始化，之后报错。 报错图示如下: 二、检查过程记录 GE Lightspeed 4控制台属于GOC2类型，结构如下图： 打开控制台检查发现，ICE灯无指示，主机正常开启。 首先考虑ICE电源是否正常，将控制台整体往前移，拆开控制台后壳既可以从后面打开ICE电源，电源图示如下：

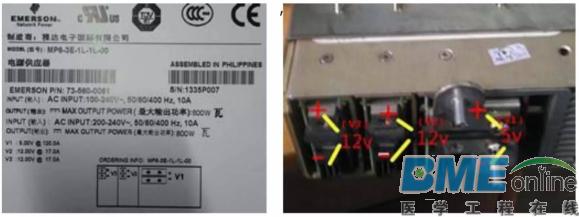

开机测量发现ICE电源输入AC115V正常，输出异常（没有输出），ICE电源标签如图：

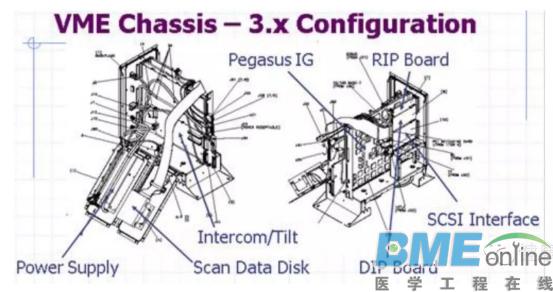

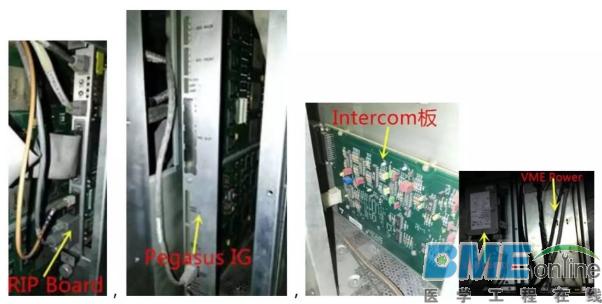

三个输出V1、V2、V3均为零，故判断电源坏。 由于其电源特殊，虽输出是5V、12V，但用普通的电脑电源无法正常承载，用两个普通电脑电源替代发现V3，这一路带不工作，V1和V2正常，测试发现，连接V1、V2、V3空挡时，控制台可以正常开机，OC软件初始化可以完成，但扫描架无法正常初始化，判断V3和扫描架到ICE通讯有关。因此可以判断为电源因素所致。 三、故障解决 更换ICE电源后，设备正常工作。 四、补充说明 1、ICE主要包括： 1) RIP Board,Pegasus Board, Intercom Board,母版 2) VME Power 3) Scan Data Disk 2、ICE整体结构 3、解剖图示
4、其他小知识 1) 控制台无法开起来，按开机键控制台没有任何反应，连显示器都没有供电，所以应先考虑为控制台电源盒没有供电

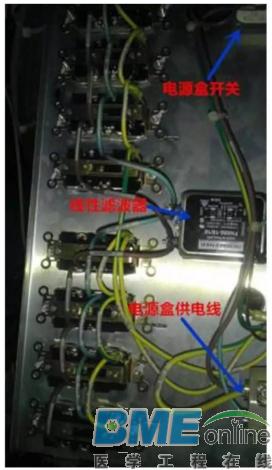

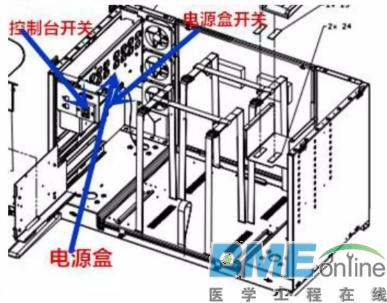

2) 电源盒位置如图： 首先看看电源盒开关是否打开；如果打开了还没供电那就打开电源盒看看电源盒开关是否有问题。 电源盒内部如图：
拆开电源控制盒先检查开关是否正常，看看供电线是否松动，如果都没有问题，那就把电源盒上的输出线全部拔掉，上电后用万用表测量供电线输入是否正常，如果没有输入或输入不正常（正常为AC115V），则检查PDU正面下边的开关是否跳了，开关位置如下图
|
