设备型号：GE Brightspeed Elite 故障现象：设备连续扫描3个病人或以上，点击键盘上的SCAN按钮，曝光中断。重启系统后，可以进行正常扫描，3-5个病人连续扫描后，故障依旧。 一、故障分析：根据操作医生描述的现象，推断为以下三个方面的原因： 1、 信号传输故障。(一般报错为TGP与ORP通讯中断，由滑环阻值过大引起) 2、 球管温度过高。(球管老化和散热组件引起，如油泵、散热风扇、油循环等) 3、 Detector/DAS温度过高。(散热部分、滤网、温度传感器引起) 二、故障分析： 1、 到达现场后，查看系统运行日志，报错The Data Acquisition System Has Detected An Over Temperature Condition。All ADB Power Has Disabled Until A Hardware Reset Performed。如下图所示

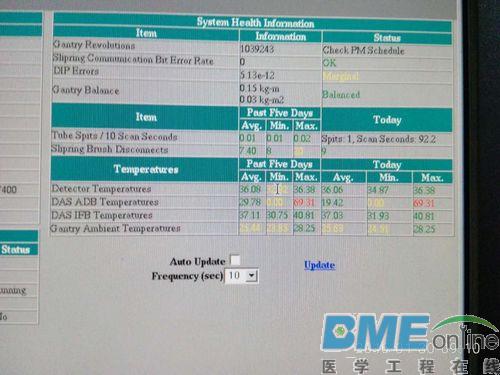

根据报错反馈信息为：数据采集系统(DAS)温度过高。 2、点击右显示器Service按钮，点击HOME，进入HOME页界面，如下图所示：

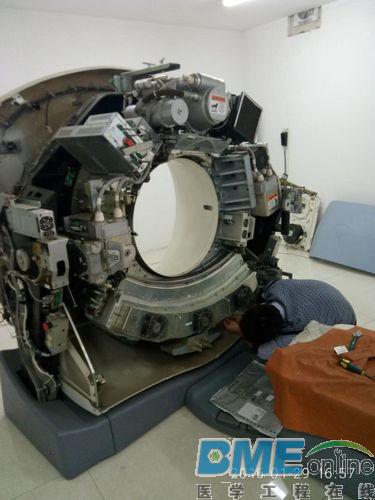

DAS ADB Temperature 最高温度达到69.31，已经显示为红色(为严重警告或者出错)，绿色代表正常。 3、操作医生反馈在重启系统后设备可以正常工作半小时，原因分析如下： 当温度传感器检测到DAS温度过高时，会向控制板反馈一个错误信息，控制板反馈给控制台产生报错信息，硬件停止工作。 当系统重新启动，错误信息清零，温度传感器会重新检测DAS 的温度，检测到温度过高时，硬件才会停止工作。 4、 综合以上故障现象分析，原因为DAS部分温度过高，是由散热组件出现错误引起。 散热组件包括：滤网(滤尘网)、散热风扇、散热风扇供电三部分组成。 三、故障处理：打开Gantry前盖，找到DAS部分如下图所示

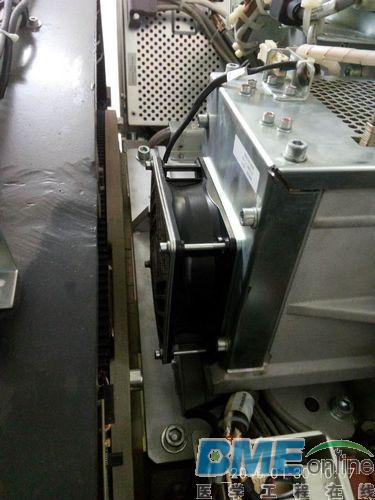

1、 图中6点钟方向为DAS部分，将散热风扇模块拆掉，里面为滤尘网部分。(用酒精清理三个风扇，保证可以正常转动) 2、 将滤尘网取下，用清水冲洗干净，晾干。(滤尘网网孔特别小，必须用清水冲洗) 3、 清理ADB散热风扇与滤尘网，如下图所示

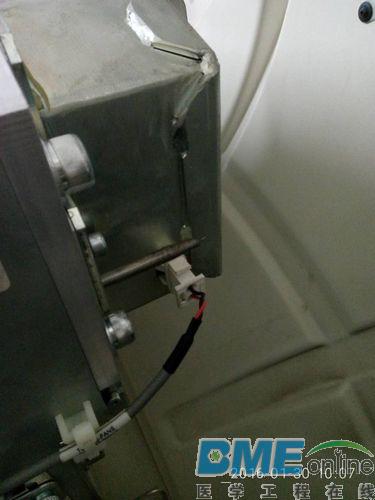

清理散热风扇与滤尘网(由于空间所限，拆卸不方便，滤尘网网孔特别大，可以硬质鞋刷清理后，吹风机清理干净即可) 4、 测量DAS各部分散热风扇供电，电压正常。 5、 机架恢复原状，验证运行，无故障出现。 6、 第二天上午设备重新出现上述故障，扫描中断，分析可能为散热风扇供电不稳定。打开Gantry后，将散热风扇供电插头用扎带固定紧，观察使用一天，无故障出现。如下图所示
四、 维修总结 设备出现报错数据采集系统(DAS)温度过高时，常见原因分析如下： 1、 温度传感器错误 2、 滤尘网灰尘过多，散热不好(需要做保养) 3、 散热风扇故障(自身机械故障或供电故障)
|
