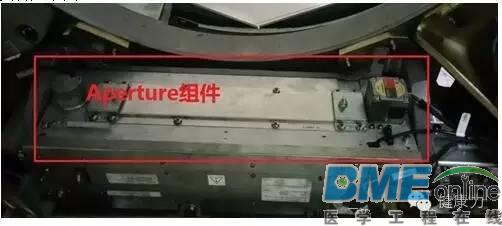

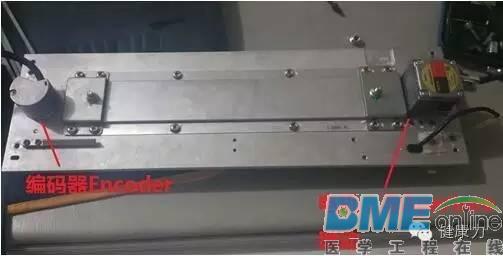

关键词：准直器故障导致无法扫描 设备型号：GE Brivo 325 故障现象： 连续扫描多个病人过程中出现扫描中断，点击继续，设备无响应，重启扫描架电源后设备恢复正常，使用一段时间后，故障重复出现。 故障分析： 查看系统运行日志，发现报错Code 20-1020-03.Error detected by：OGPEncoder pluse input from Aperture is out of specification while setting Aperture width。  根据报错信息显示在设置孔径宽度时编码器脉冲超过常规值，分析为以下几种可能原因： 1.旋转部分主控板OGP故障(接收不到编码器的反馈信息)。 2.光耦故障(灰尘污染，检测不到Aperture限位)。 3.Aperture 控制电机故障(运动故障)。 4.Aperture Encode故障(编码器自身损坏)。 实物如下图：   故障排除： (一)主控板OGP错误可以排除。 OGP通过滑环与TGP通讯，是机架旋转部分的主控板，OGP状态灯一切正常。 (二)光耦故障。 光耦是用来检测Aperture的限位，用棉签蘸少许酒精清理后，故障依旧存在，光耦状态灯正常，故排除光耦故障。(光耦自身一般不会出现间歇性故障，间歇性故障多为灰尘干扰引起)。 (三)控制电机故障。 设备出现故障的时候，用万用表检测电机输入电压正常，可排除(电机自身性能不稳定故障会特别频繁)。 (四)编码器故障。 Encode中心轴与Aperture联动，确认CT层厚设置是否正常，精度要求高。 故障处理: 综合以上分析，怀疑为Aperture Encode故障，单独更换Encode后设备恢复正常工作。
|
