故障信息查看：

　　报错信息如图(1)

　　Patient Table error:

　　Short circuit phase A at vertical motor detected

　　To reset table stop,press Patient Table IN and OUT buttons in

　　succession !

　　If the problem is still persists,please call Siemens Service

　　故障分析：

　　分析：根据报错信息，参考T-DOC上的TSG和Function Description，问题可能出现在以下3个部分

　　1、病床控制盒里的供电板A4111;

　　2、垂直升降电机A4311;

　　3、与控制病床升降有关的限位开关S21， S20， S10， S22的线路及其开关是否起到作用。

　　故障确认：

　　1、检查电机到控制板子的接线是否正常。

　　2、检测相关的限位开关，当病床在不同位置时是否正常工作。经检测得出相关限位开 关都起到了作用。因此排除限位开关这一块引起的报错。

　　3、检查供电板A4111上的保险是否有烧坏，经检查各保险都是好的。再检测给电机供电这一块的保险F12处电压，测得有106V的交流电压(标准值110)。LED灯H26

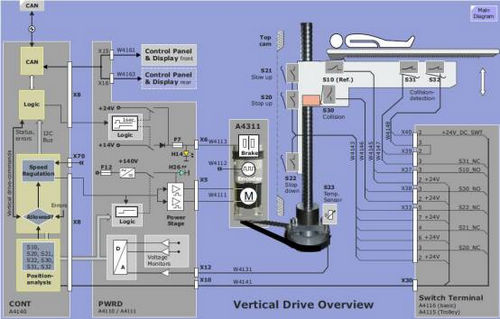

在给降病床指令时不亮(正常情况是给指令后H26会亮的),由此可知A4111这块板子从保险丝F12到交流变直流输出到电机这一块有问题。F12和H12电路图如图(2)

　　4、在没有电机负载的情况下(在断电情况下拔掉W4111)，启动主机，系统不报错。给病床一个降床指令，系统马上报错，显示屏上显示报错代码75和原来出现的情况是一样。

　　通过以上分析我们可以确定问题可能出现在电机A4311和供电板A4111这两部分。凭经验判断，电机对于使用时间不长的机器来说故障的可能性比较小，而且更换电机耗时较长较繁琐。所以，我们选择先更换供电板A4111。

　　更换供电板A4111。更换后,故障排除。

　　维修中有很多时候故障无法确定到一个部分，所以为了节省客户的时间、我们可以把怀疑的故障部分同时订过来，然后从概率大的，更换效率高的着手。
