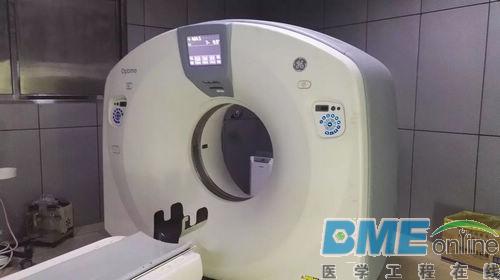

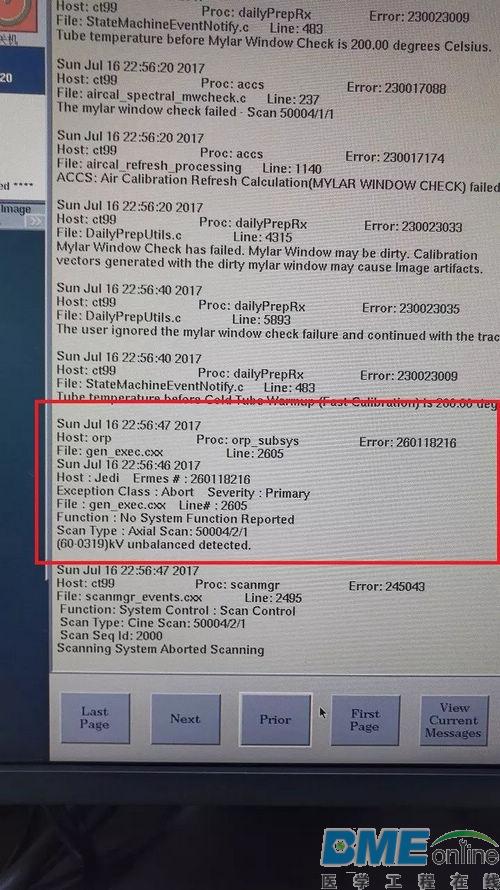

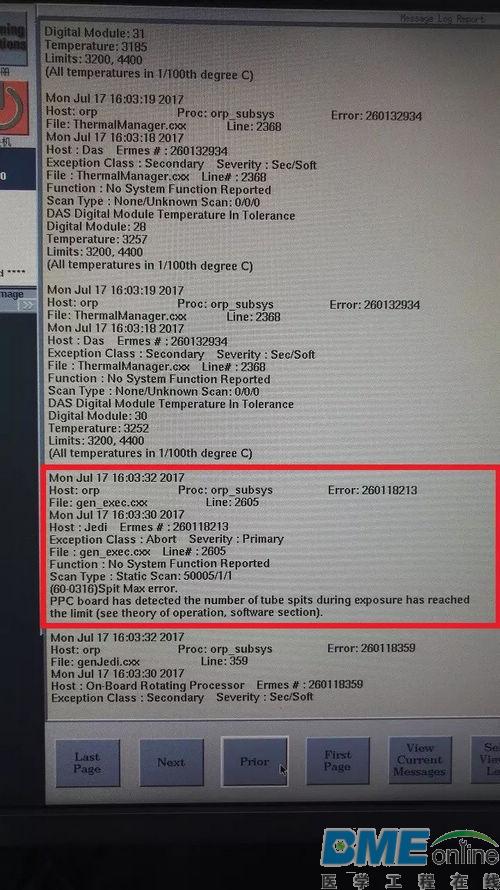

不管什么设备,什么机型。维修,首先得了解设备的工作原理,掌握其报错规则,只有知彼,对其多数的故障都能迎刃而解。相信我,不会错的! 机型及故障现象 一台GE Optima CT660型CT机扫描报错60-0319H,曝光不能继续。 故障分析及处理办法 这台CT机安装于2011年,在医院使用频率较高。2016年10月更换过一个GE原装球管。这次,在连续扫描多个患者时,突然报错60-0319H,曝光不能继续。于是,院方提出维修申请。 “小工”到达现场,查看LOG信息中的相关提示,如下图: 没错!检测到阴阳极KV输出值不平衡! How to do? 适当了解GE JEDI高压部分的相关工作原理,对于我们分析故障是有帮助的。 JEDI高压通过AC/DC电路将三相交流电整流后,形成DC BUS+,DC BUS-,GATE COMM板的有关电路控制IGBT的供电,使其在曝光指令发出时,持续向HV TANK升压电路加电,HV TANK为TUBE的ANODE和CATHODE提供工作电压。 HV TANK的KV测量板测量阴阳极输出的电压值,并将测量值传送到KV控制板,在KV控制板进行比较后,判断KV值正常与否! 大致就是这样的一个路子,不是很精准,但也算绕出来了。 下面“小工”要做就是怎样排查故障。 整体的思路就是排查与KV+,KV-相关的电路,因为它们都是Most Likely。 善良的GE设计师给“小工”提供了相关检测程序,也算避免“小工”动用示波器的尴尬!! 第一步,直接做KV测试中的逆变短路测试,步骤咱就不写了,结论是:PASS 第二步,做NO LOAD测试,步骤也请看看维修手册,结论是:报错了! 第三步,顺便检查两头的高压电缆头及插座,看有无SPIT现象,如果没有,“小工”下结论了—– 高压油箱坏了! 好了,换油箱的事,交给“高工”了!
|
