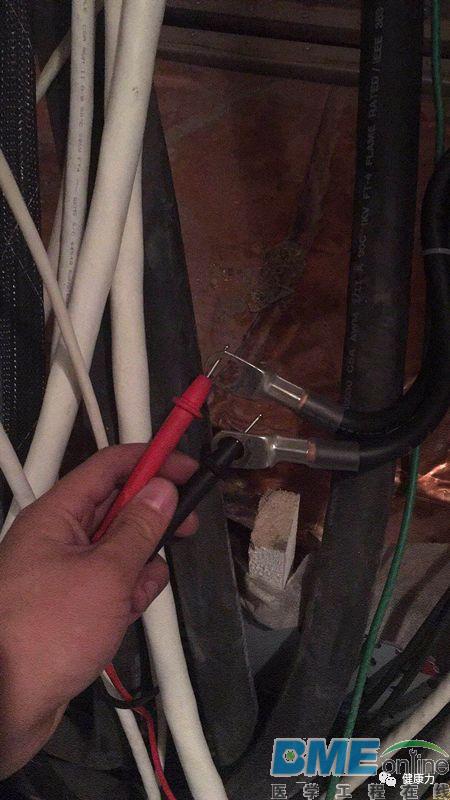

设备名称：GE MR 设备型号：HDe1.5t 关键词：梯度线圈故障的判断。 故障现象：不能扫描 故障信息查看： 1、The GP resporting a Gradient Amp X Axis Current distortion Fault。 2、The GP resporting a SGA power supply OverCurrent Fault。 3.、 Master Gradient is not ready。 故障分析(确认)： 根据报错，能判断出梯度链路出现故障; 梯度包括：梯度电源，梯度放大器，梯度线圈; 判断梯度放大器故障最常见的办法是交换位置排除法。  —首先交换交换x，y轴的控制板，故障依旧，报错还是X轴，说明X轴控制板没有问题。 —然后更换X，Y轴放大器，故障依旧，这样排除X轴放大器。 —接下来排除梯度电源，交换X，Y轴的电源输入端连线，发现故障现象依旧，报错还是没变。说明梯度电源正常。 —经过以上排除梯度放大器和梯度电源，那么就怀疑梯度线圈故障。分别交换X，Y轴放大器的输出端梯度线，发现报错改成Y轴，说明梯度线圈X轴故障。 —进一步确认：分别拆除梯度滤波盒的XYZ轴梯度线，用万用表测量X+和X-，Y+和Y-，Z+和Z-的阻值，发现X轴：50k欧姆 Y轴：0.5欧姆 Z轴：0.5欧姆  根据测量结果判断，再排除地沟内梯度线无损坏，根据测量结果得出，梯度线圈X轴开路。判断梯度线圈故障。 故障解决： 更换梯度线圈。 维修心得： 以上操作不要忘记断电。梯度的故障一般都是排除法，梯度电源和梯度放大器一般坏的比较多，一般梯度线圈很少坏，后经了解，此医院经常在扫描的时候停电，晃电，对梯度线圈影响很大。
|
