换过多次X射线球管管芯,这次系统将过程拍了照,供大家学习、指正(北京万东500mA旋转球管为例):
注意事项: 1、因管芯昂贵,从没换过管芯的人要在老师的指导下更换,防损坏或返工。 2、X射线出口处管芯靶面中心一定要调整在窗口正中。 3、球管芯在管套内固定要适当,不能强压、硬紧。 4、球管芯灯丝大焦、小焦、公共线一定要分清、焊牢,焊点光滑。 6、新加注的绝缘油一定要达标,无真空加注设备的排空气要耐心,反复多次(约10-20次)。 6、其他厂家球管管套构造不一定与此相同,拆时留照片及写说明,均可参考。北京万东球管好换、上海差点,难换的是扬州(要用千斤顶)。

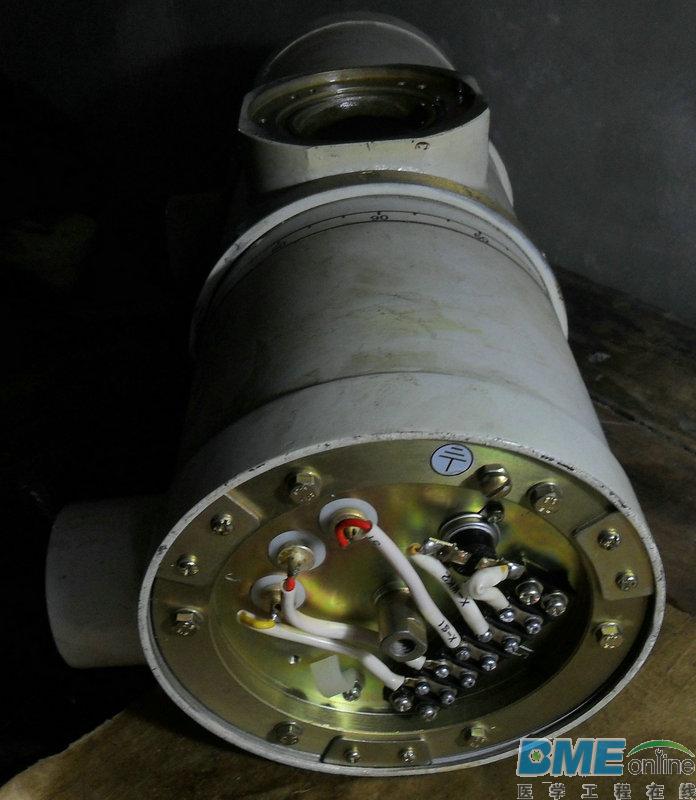

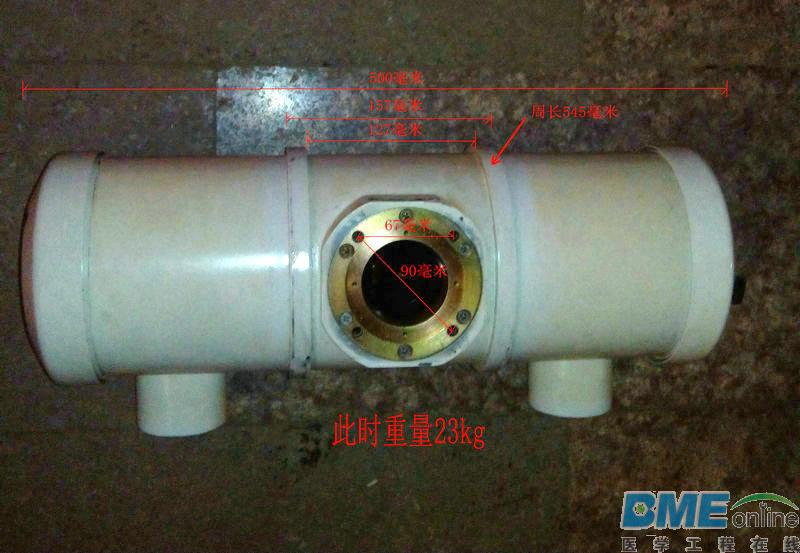

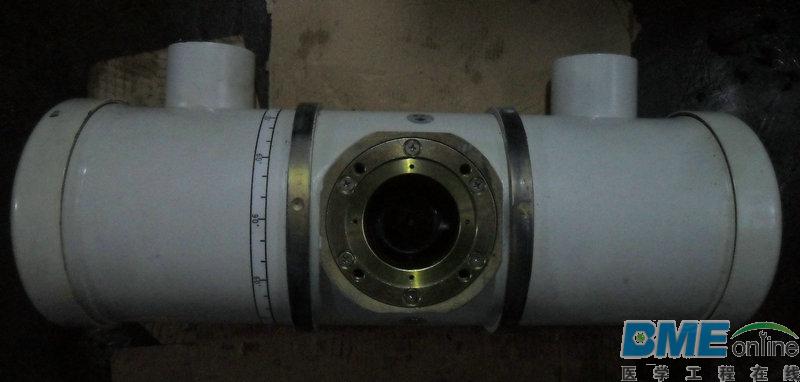

一、窗口6颗φ6螺丝(图1abc);

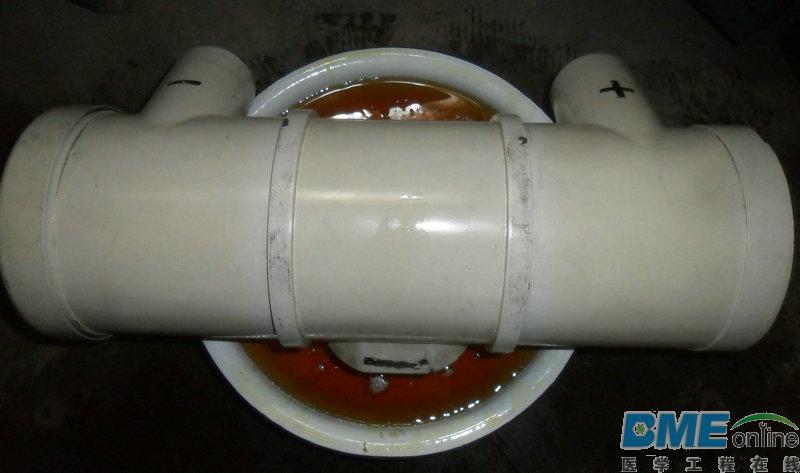

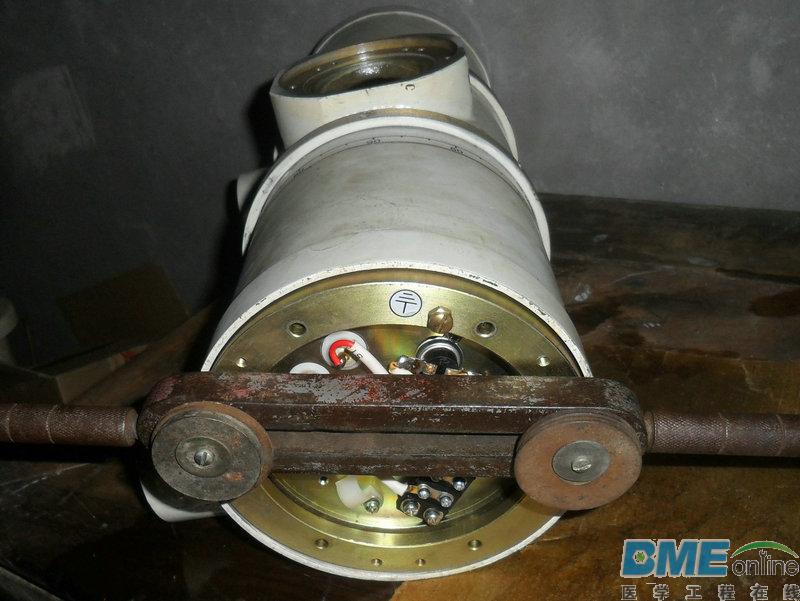

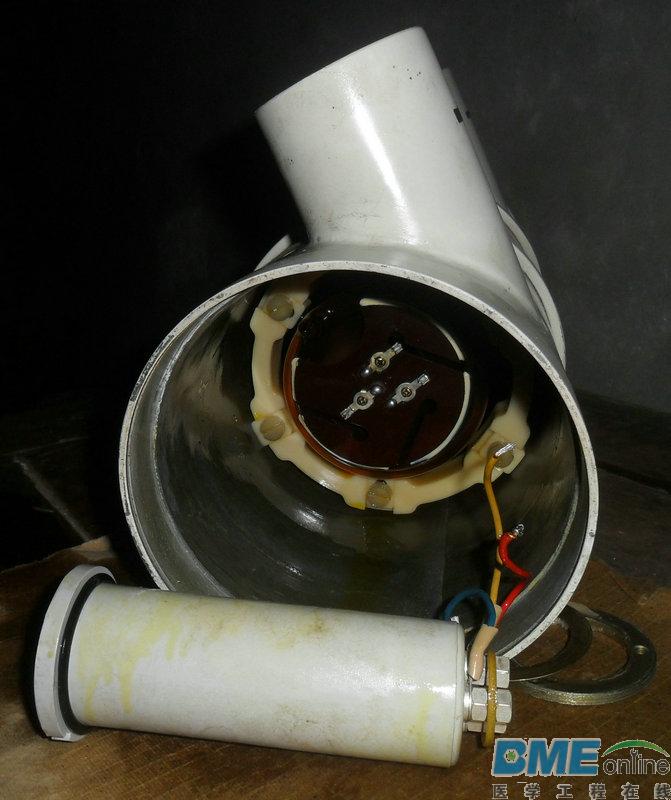

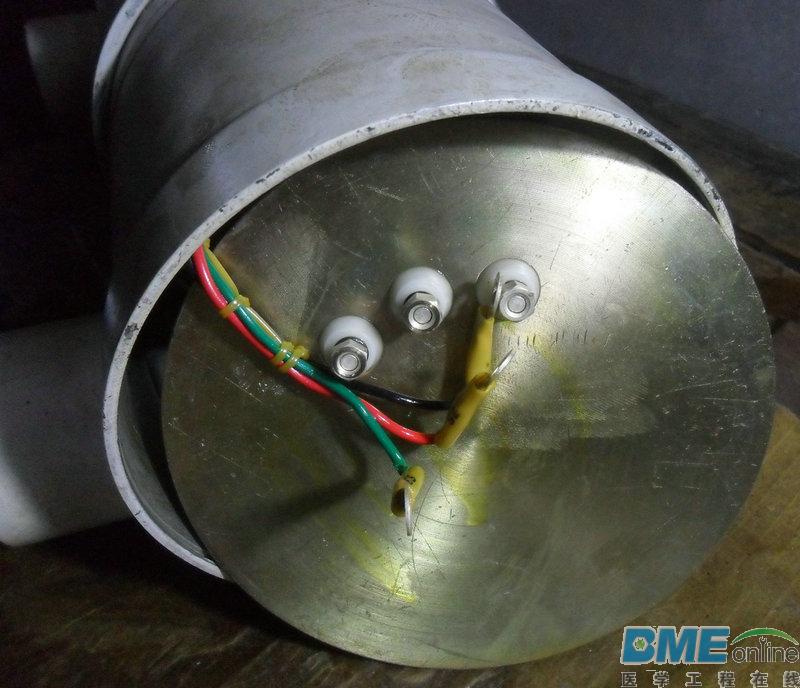

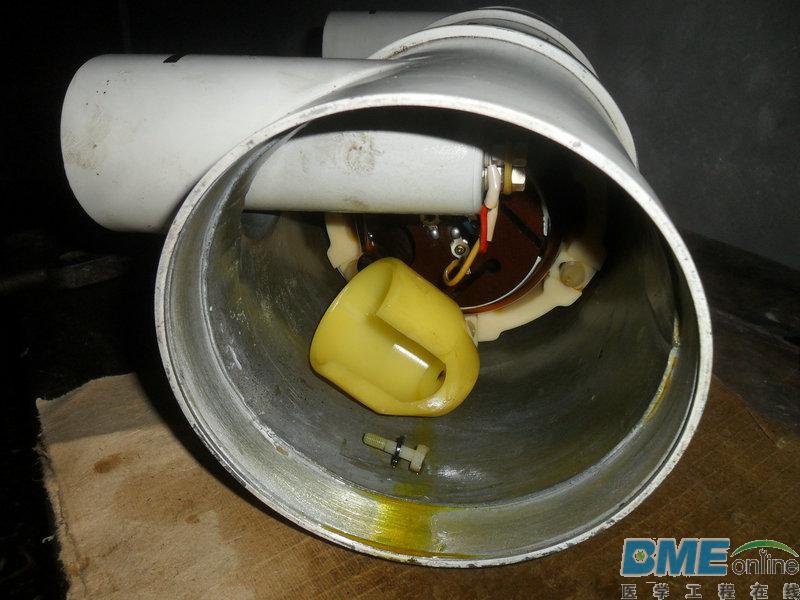

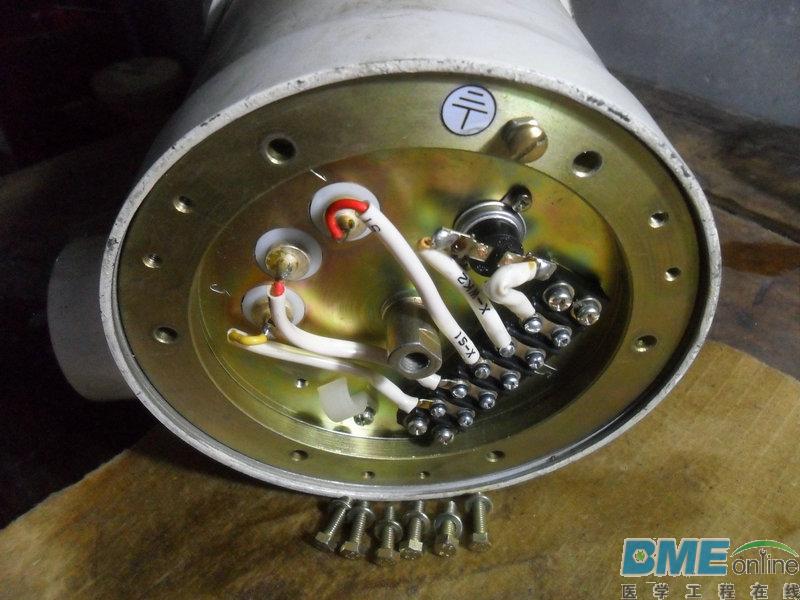

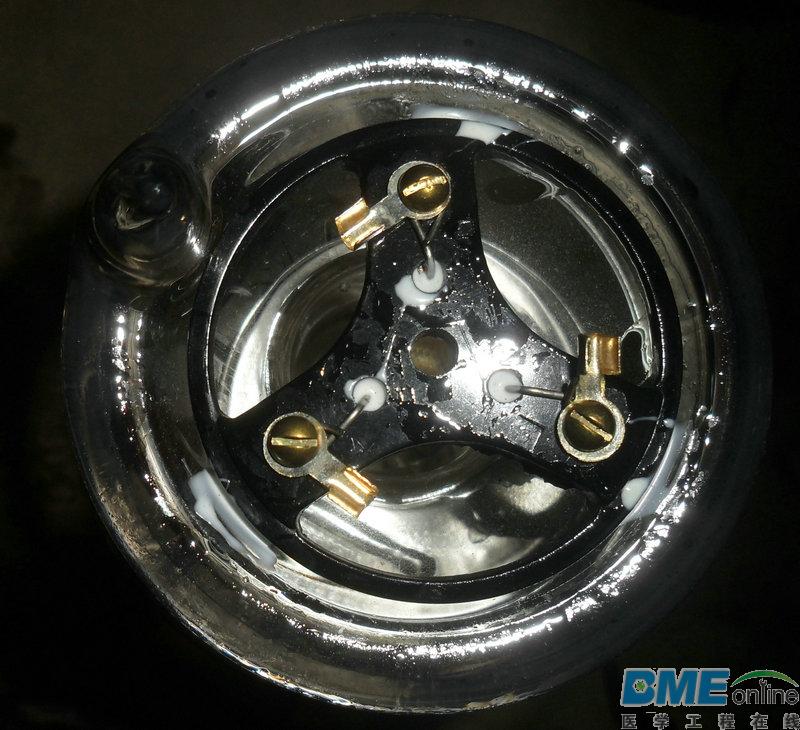

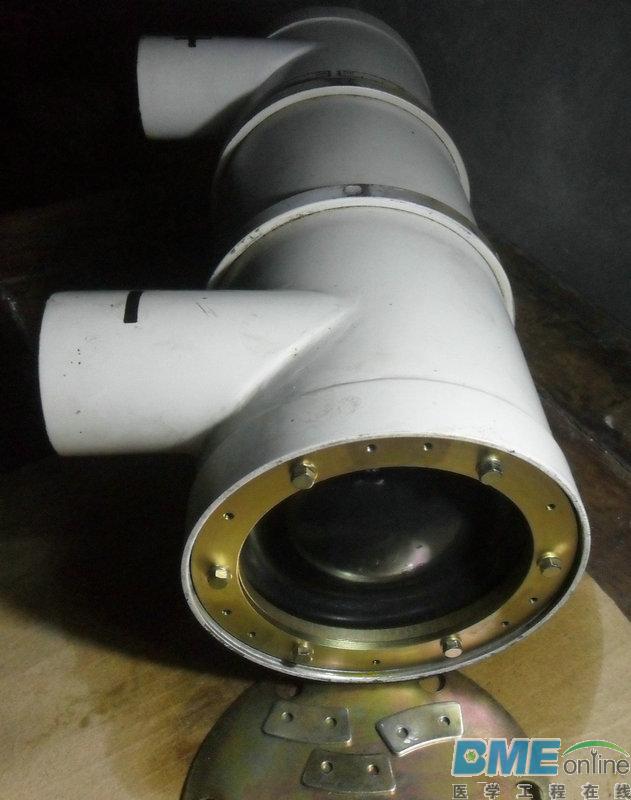

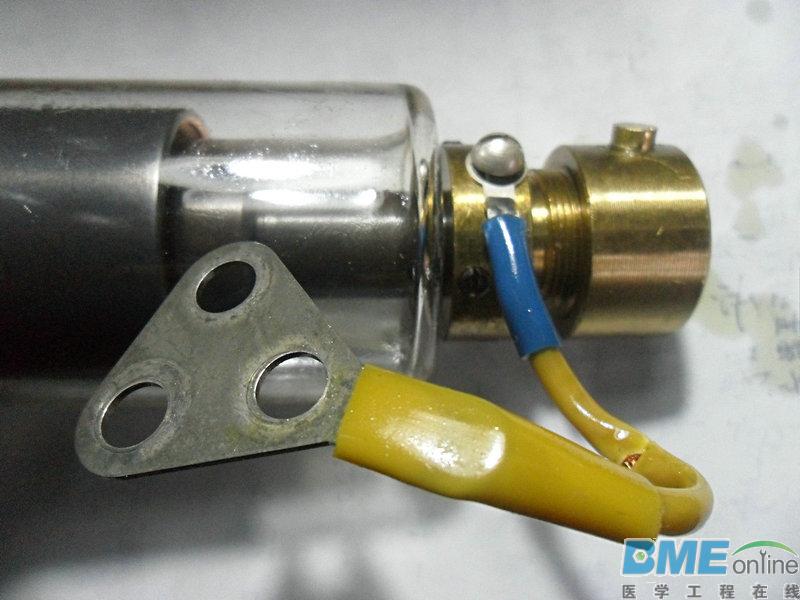

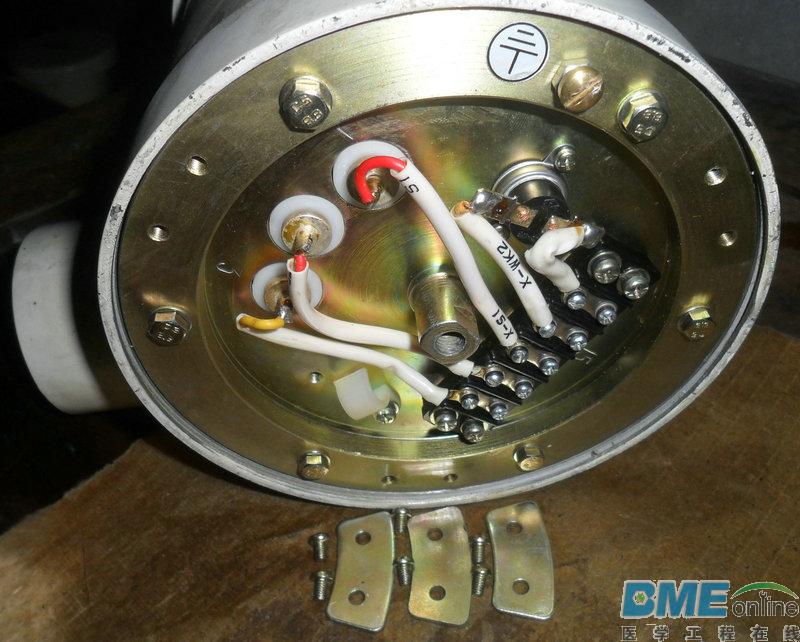

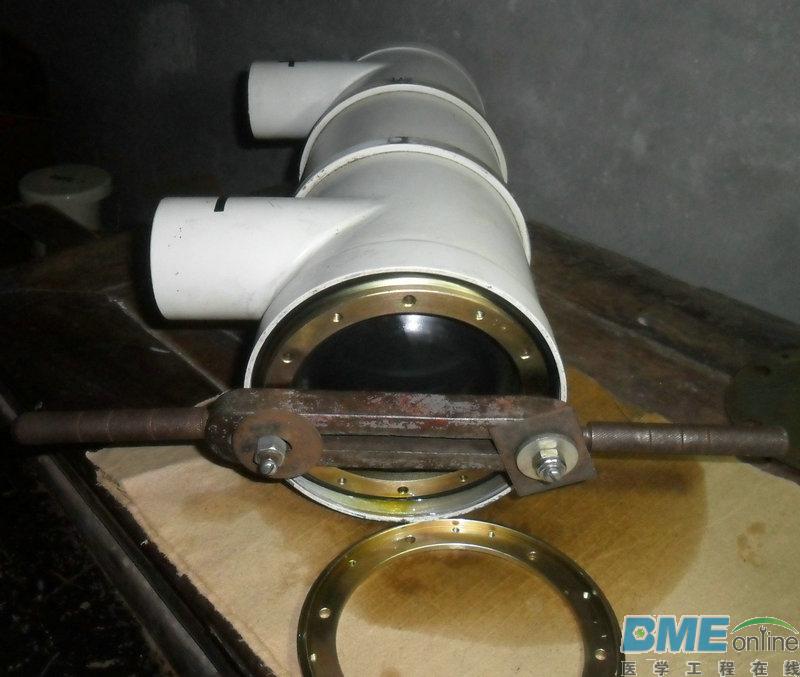

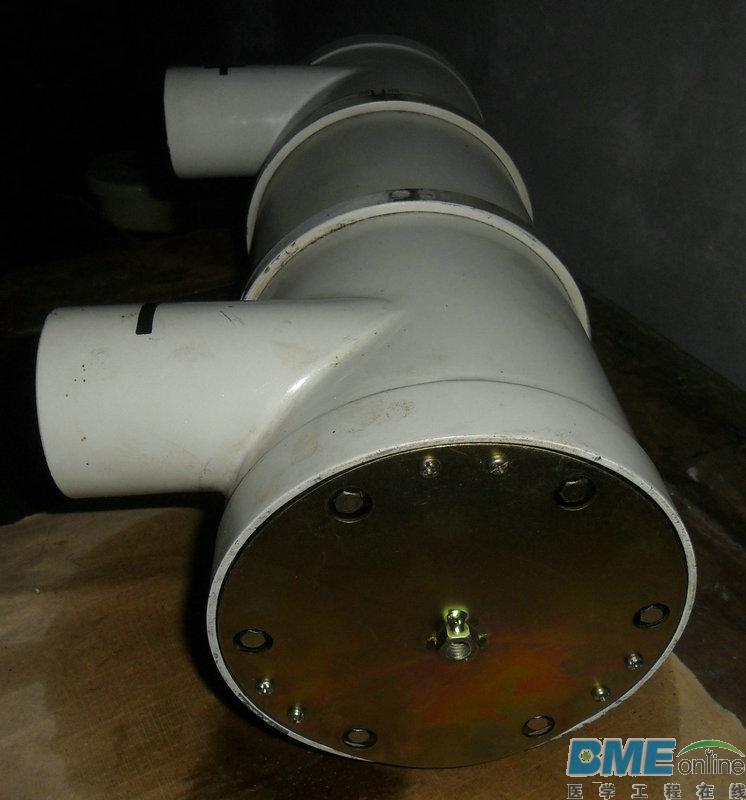

二、倒油(图2); 三、拆阴极端盖6颗φ4螺丝(图3); 四、拆阴极胀缩器紧固圈6颗φ8螺丝(图4abc); 五、拆胀缩器后焊下球管端灯丝连接线(图5ab); 六、拆阴极插座(图6ab);

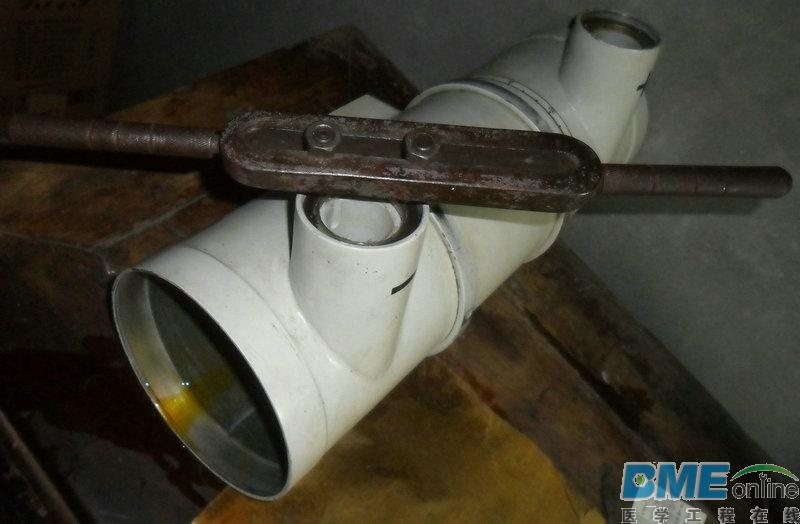

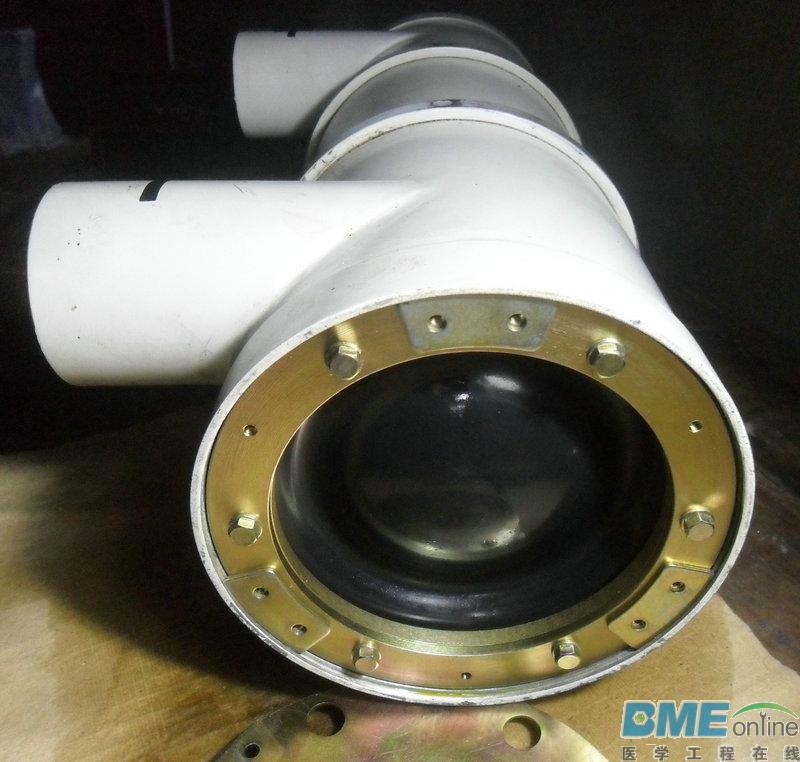

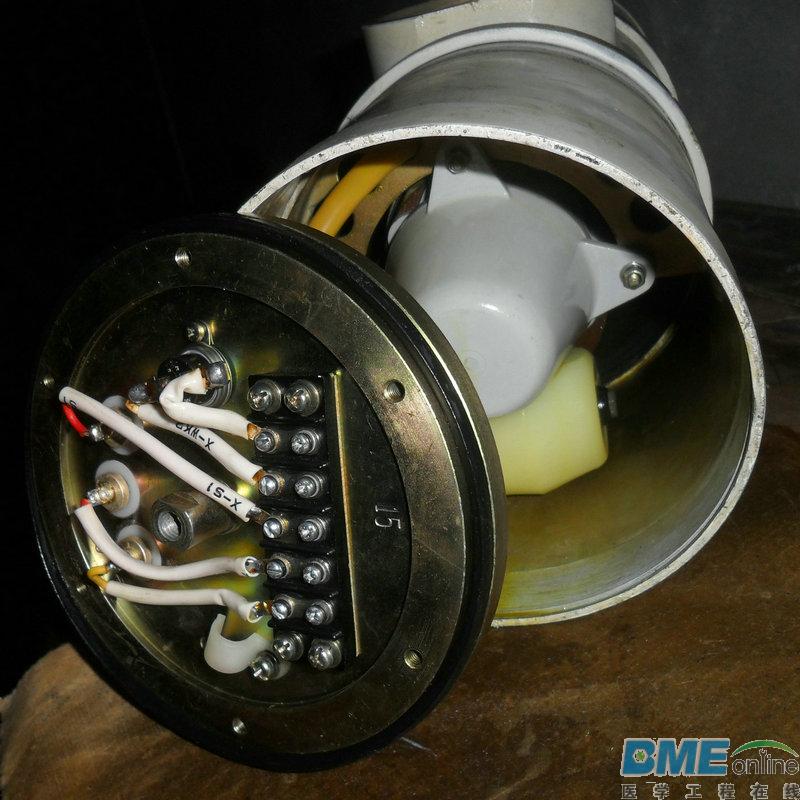

七、拆阳极端盖6颗φ4螺丝及紧固圈6颗φ8螺丝,此6颗φ8螺丝比阴极端长(图7abcdefg);

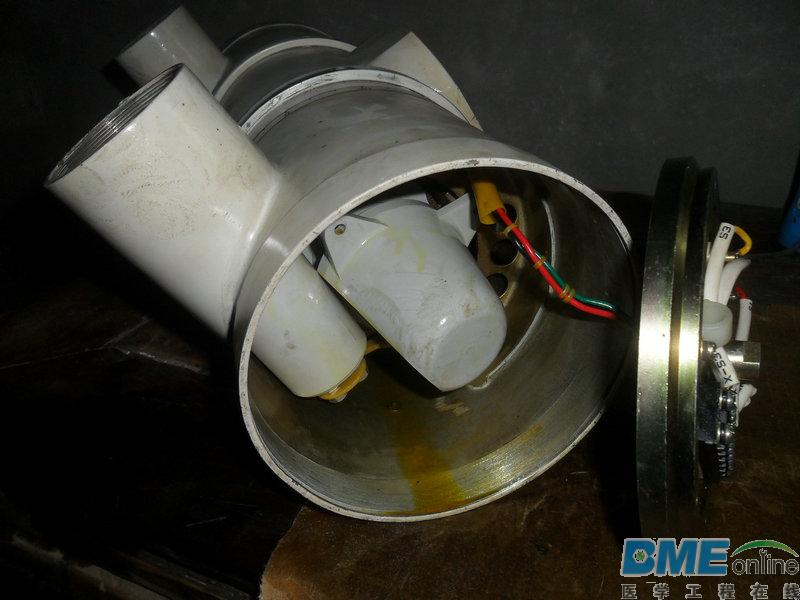

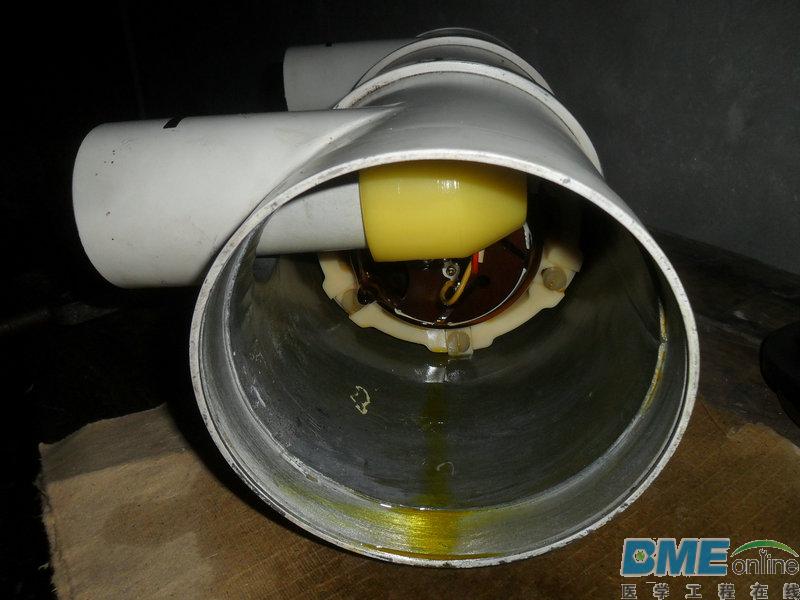

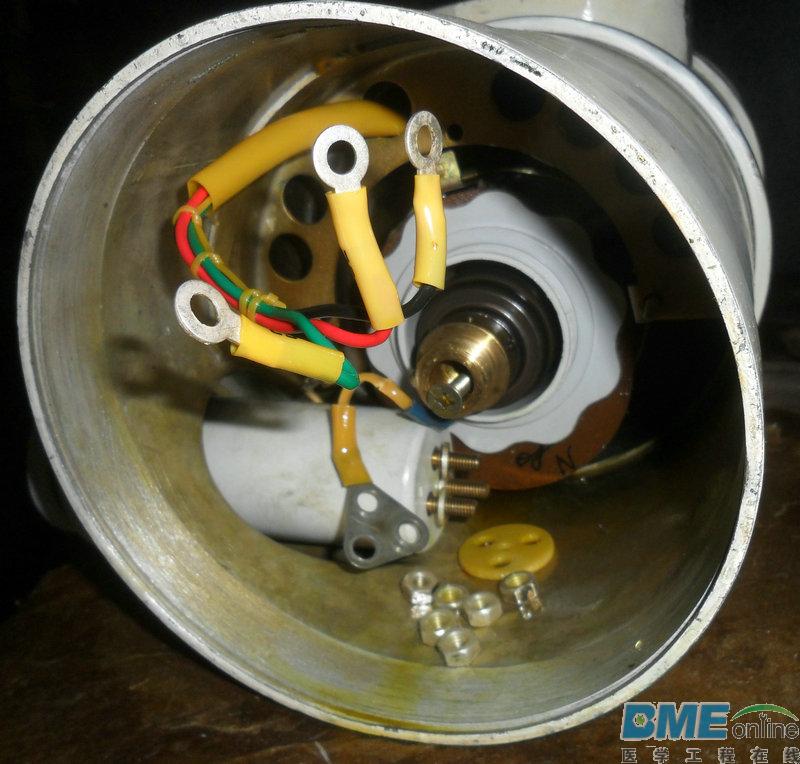

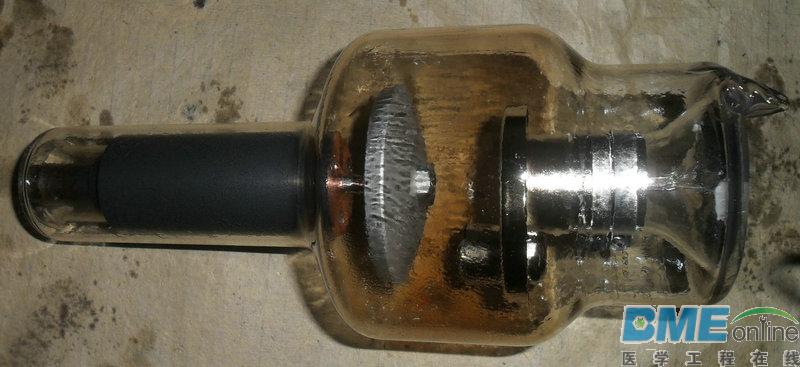

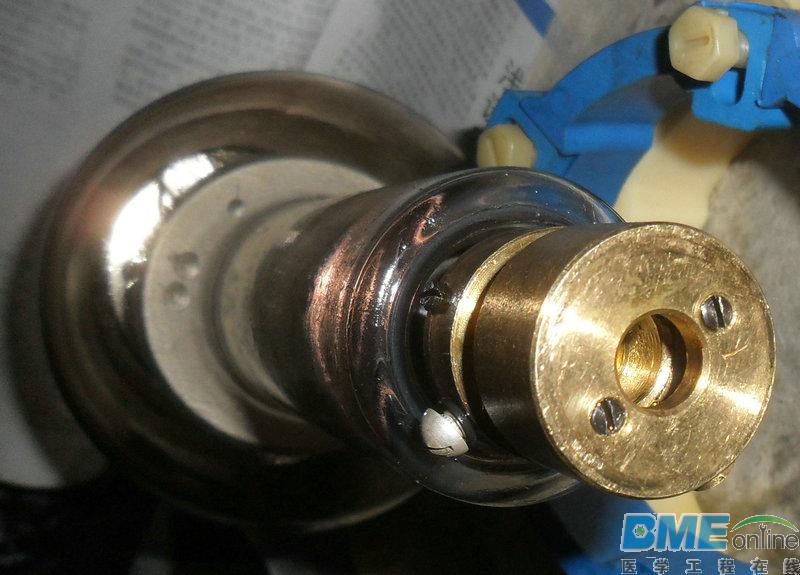

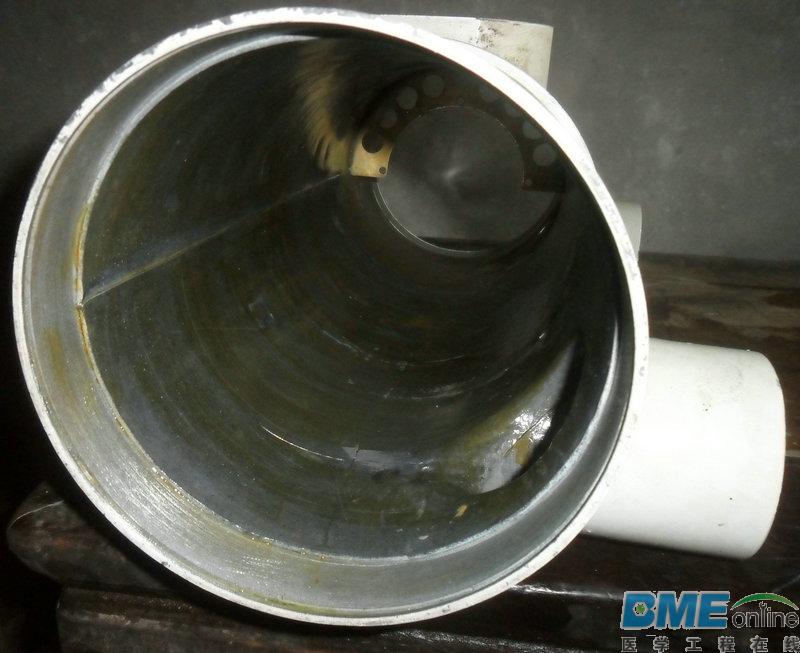

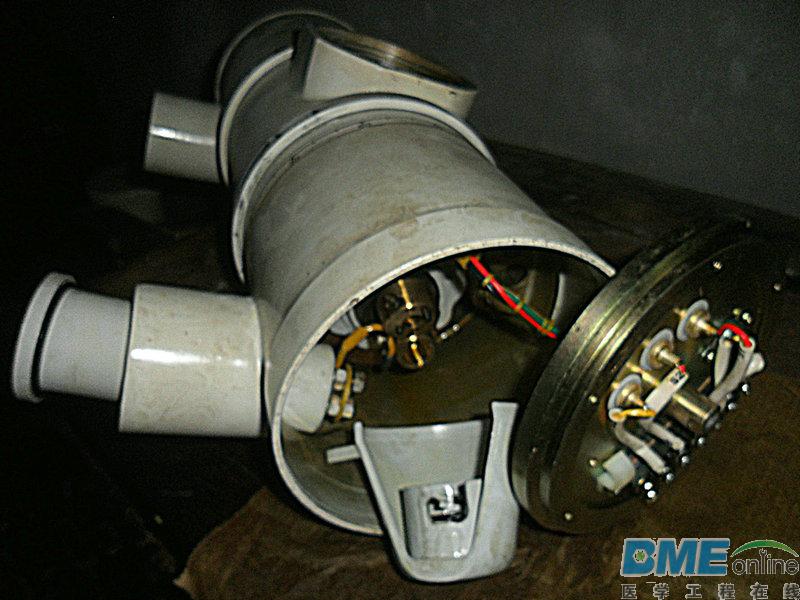

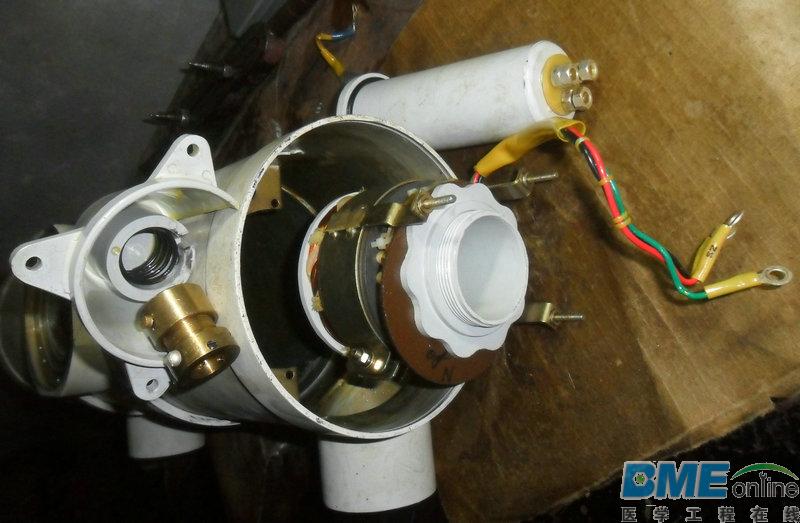

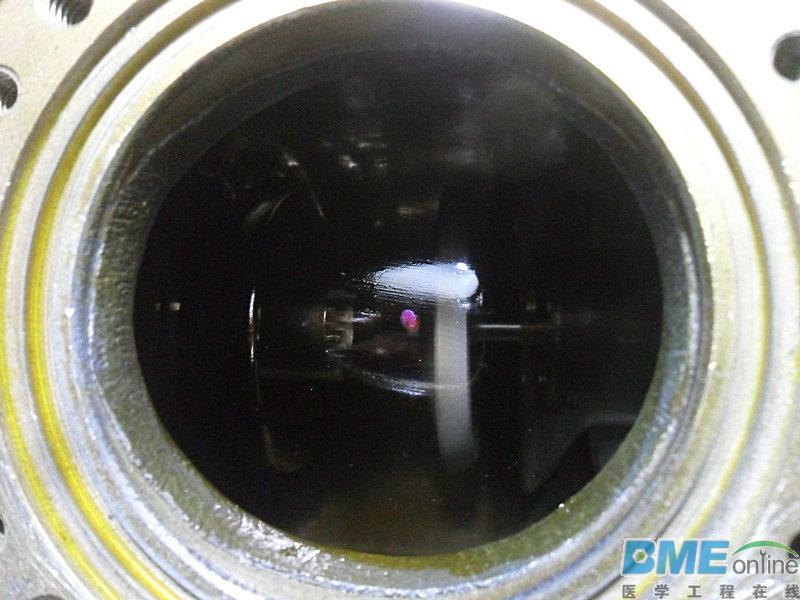

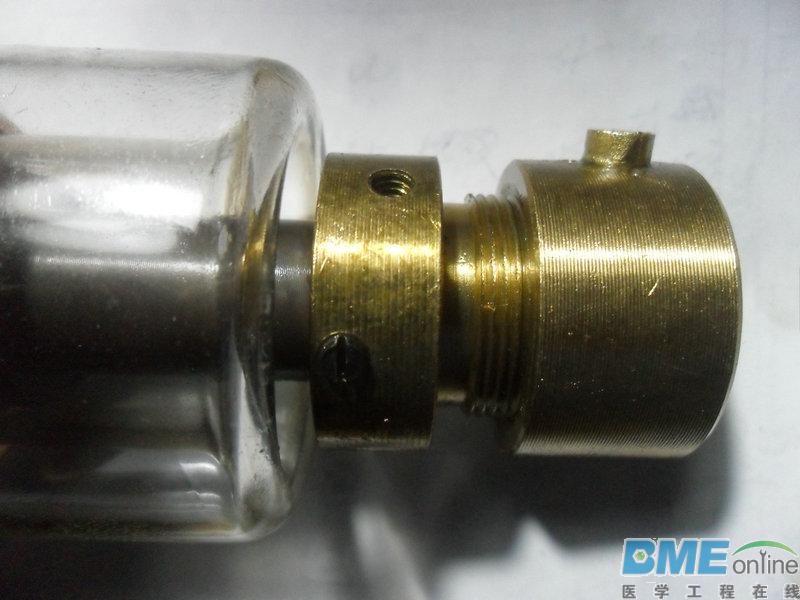

八、拆阳极插座(图8ab); 九、拆旋转阳极线圈(图9ab); 一○、清洗管套(图10); 一一、清洗球管(图11ab); 一二、调整、固定阳极相关紧固件及螺丝(图12abc); 一三、管芯上涂有中心色点标志一定要在窗口正中(图13),管芯在管套内要固定好,防止管芯在工作中位移。
|
