机型：锐珂CR850 故障现象： 1、乳腺图像呈现暗条纹，并且颗粒增大。 2、暗盒无法自动进出扫描仪，需要手动进出操作。 故障分析：

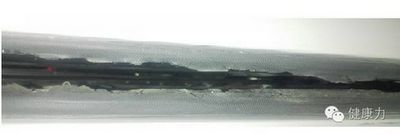

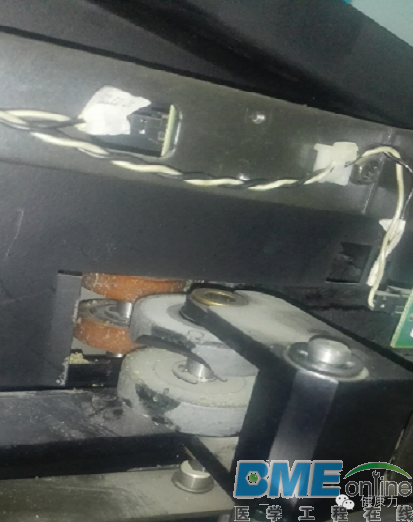

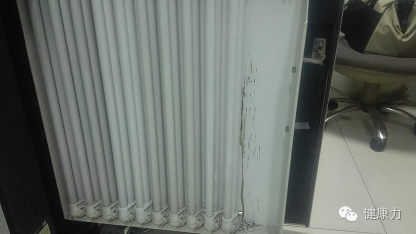

故障原因检查方法一通过屏幕界面点击UTILITY MENU，选择System Status后进入如下界面查看擦除单元当前擦除组件的运行状态。  图中擦除 单元第五组为红色故障提醒   擦除组件 检查进出暗盒电机和滚轴   滚轴已经碎裂并脱胶，已没有摩擦效果。 通过检查发现扫描仪的遮光条已经全部坏掉，无法进行遮光，对扫描图像及擦除图像影响严重，如下图所示   致使外部光线漏入扫描仪造成图像干扰。 故障处理： 更换激光单元中的擦除灯损坏部分，防止外部光线射入扫描仪内，更换遮光条，更换进出暗盒滚轴可以解决以上三点故障。 维修心得： 通过此设备故障维修发现，易损件磨损程度检查、胶质件老化更换是设备正常运行的基本条件。定期维护与检查完全可以避免上述故障发生。
|
