设备名称：GE DR
设备型号：XR650
关键词：系统无法开机，上电失败
故障现象：合闸开机，机器没反应，PC，OTS，WS均未得电
故障信息查看：

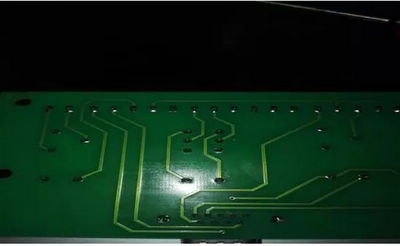

打开系统柜发现CORONA通讯板电容烧毁，如图所示：
 故障分析(确认)：
初步判定CORONA通讯板烧毁后，导致通讯失败，致使机器无法正常开机。
解决故障:
1、更换通讯板，更换时注意核对两块板的板号、版本号、拨码开关、跳线位置是否一致，确定一致后方可更换。更换完成后，进行开机，故障现象没有改变。

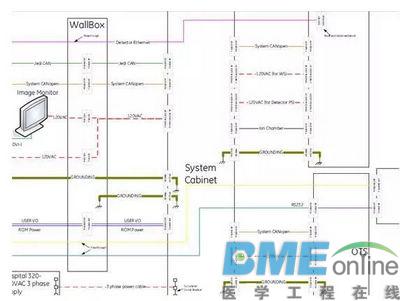

2、进行故障诊断，首先观察系统连接原理图：

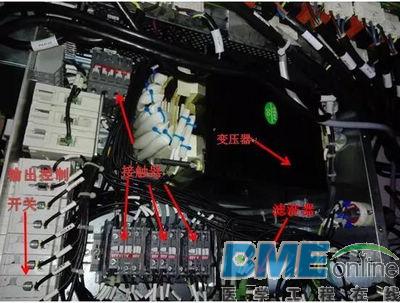

 通过原理图得知机器的PC端、OTS端、WS端供电都由PDU给出，此时重点怀疑PDU内部故障。测量PDU输入电压220V正常，测量PDU输出控制电压120V正常，测量PDU输出供电电压为0，此时可以判定PDU有输入没输出，首先排查内部连接线问题，发现线路牢固不存在接触不良，然后观察PDU内各个空开及保险状态正常，怀疑负载端有短路现象导致PDU不上电，进行系统最小化处理，拔掉OTS、PC及WS端连线，再次启动PDU发现依然无输出。排除以上问题后，重点检查接触器及继电器，如图所示：

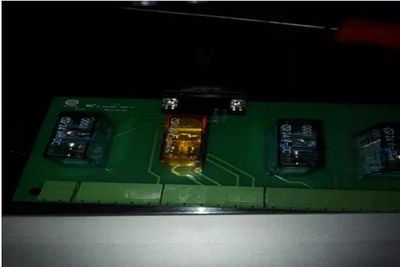

 拆下继电器板(如下图)，单独测量线圈阻值，正常。单独在继电器线圈两脚之间接入24V控制电压，发现继电器吸合正常。
  测量PDU内四个交流接触器控制线圈阻值，没有短路现象。
此时开机，观察PDU内各接触器继电器吸合情况，发现左上角大接触器未吸合，用手按下接触器触电，发现各部分输入电压正常，PDU可以正常工作，可以断定是该接触器没有吸合导致故障发生。

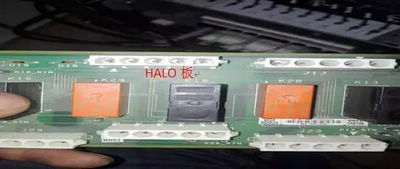

3、根据原理图得知，此接触器受HALO板控制，HALO板输出120V电压控制该接触器吸合，测量该板24V控制电压正常(如图)，输入电压正常。

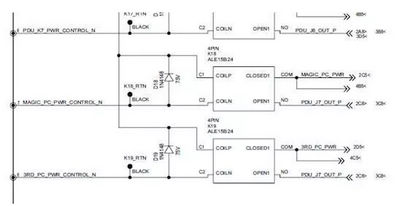

 通过原理图分析得知，HALO板的继电器受CONORA板控制，HALO板上一直存在24V电压，当CONORA板输出一个电位信号时，会和24V进行比较，如果小于等于24V，继电器线圈接通，如果大于24V，线圈断开，如图所示：

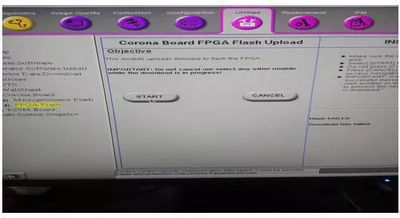

 由此判断是CONORA的控制信号没有过来，由于此板刚刚换的新的，硬件上应该没问题，也许是芯片控制指令不匹配，决定将计算机接上市电(因为计算机电源在PDU内，电脑根本开不起来，所以想到接市电)，给CONORA做一下FLASH

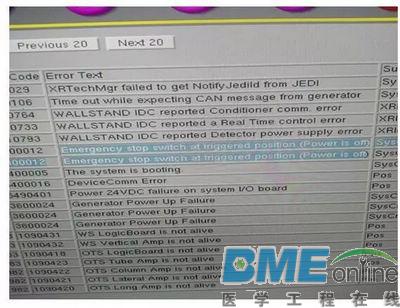

DOWNLOAD。如图所示：  系统提示刷新成功，此时查看LOG信息发现开机时系统急停被触发。
 此款机型只有一个急停开关在RCIM面板上，观察后发现并未按下，此时怀疑RCIM板有短路造成不能开机和触发急停。将RCIM拔掉，再次开机，发现PDU启动成功，接触器全部吸合，各部分输入电压都正常，此时可以断定是RCIM问题了。
4、发来新的RCIM装上之后，机器一切正常，可以扫描。
维修心得
此款机型线束连接复杂，维修时要静下心来和电路图一一比照进行分析和测量，一般情况下，急停开关都是只控制运动部件的停止而不会切断计算机电源。这款机型非常特别，一旦急停触发，所有部件全部断电，所以在以后的维修当中，如果在碰到全部断电的情况，要优先想到RCIM的问题。 |
