设备型号：Philips Digital Diagnost DR(双板)

软件版本：DiDi 1.4

故障现象：使用大焦点曝光正常，小焦点曝光失败;控制台报03HJ，按reset后，选择小焦点，曝光准备指示绿圈恢复正常状态，按曝光手闸后现象依旧。

故障现象分析

在工作站正常检查病人时，选择小焦点曝光失败，检查高压发生器机柜各控制板状态都正常，调高压发生器的报错如图：

03HJ 详细解释：

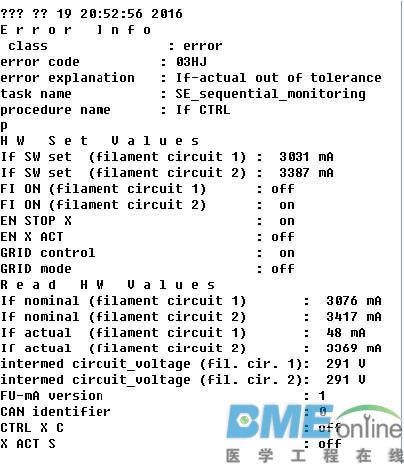

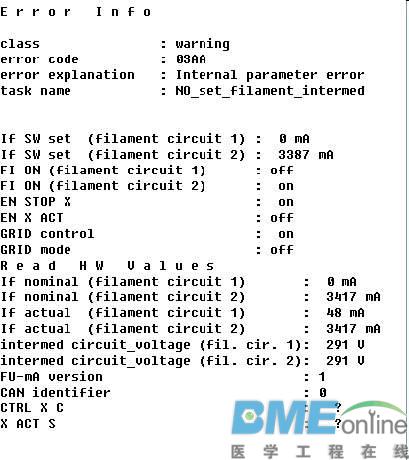

03AA 详细解释：

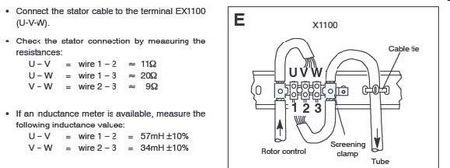

报错中00/03 提示CU板、mA板故障，但是根据现像考虑此两电路板问题不大。关机测量球管旋阳阻值和阴极灯丝阻值，旋阳阻值U-V:13Ω；
U-W:23Ω；V-W:11Ω，比正常偏大2Ω左右，属于正常范围;阴极测量，小焦点阻值无穷大，判断小焦点灯丝熔断，更换新球管，做完相关调试后机器运行正常。

正常的旋阳阻值：

更换过程

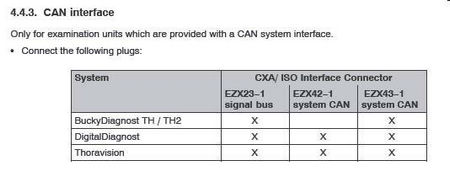

①相同球管时高压做备份：将断开EZ-X23 、EZ-X42 、EZ-X43(CAN)，使用Service-PC连接高压发生器机柜，打开Agent—acceptance—backup;备份耗时约20 分钟(保存到D、E、F盘，不可保存至桌面)，备份里包含球管型号(若更换Z139 板可还原此备份)，Z119 内有球管校准数据，更换时需重新调试球管。

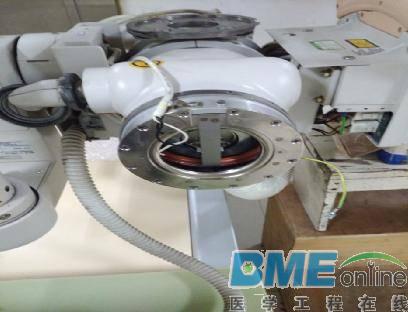

②调整球管高度：将球管束光器转向天花板，打开悬吊外壳使用M12长螺杆将陀螺固定，拆下束光器放到旁边，然后松开底部固定球管的四个螺丝，拔出高压接头，拆下旋阳温控电缆，取出球管，按资料提示安装新球管。

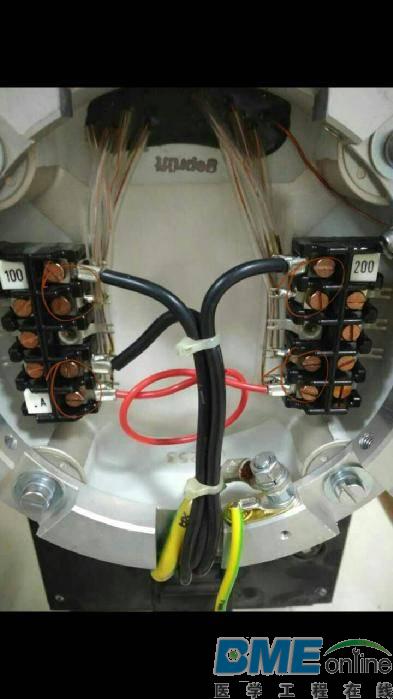

③球管阳极的接线参照原球管接线接好;

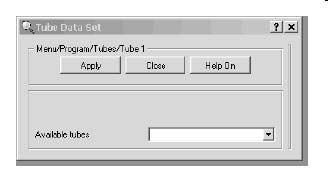

④球管安装完成后，开机。使用service-PC打开Agent选择球管型号：

⑤打开Agent—Program—RDGV SET A+B—RDGV4 拍照记录原球管设置。然后按下图修改相关选项：

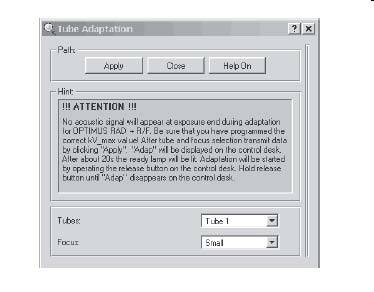

⑥打开Agent—adjustment—tube adaptation 选大/小焦点，控制台端选择与PC 端一致的大/小焦点，点击Apply (只点一次)绿圈点亮后，按住手闸并保持，设备按预定序列进行Tube Adaptation，完成后，更换为另一焦点，按以上步骤完成Tube Adaptation。
