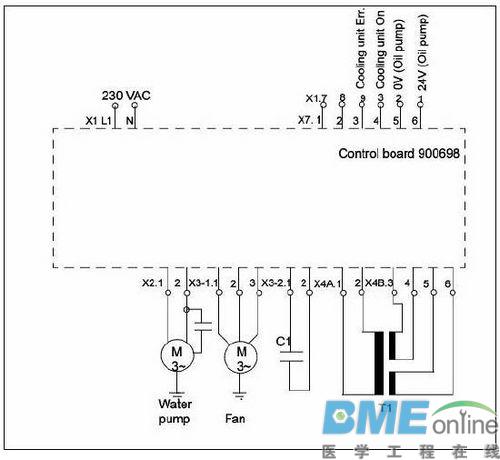

Tube cooling unit ：

①当球管的温度达到大约47℃时球管温度开关S2 断开，Tube cooling unit 开始循环;

②当球管温度降到大约42℃时球管温度开关S2 闭合，Tube cooling unit 停止循环;

Siemens球管上D1板buzzer发出间断报警声：interval signal because the S1
pre-warningtemperature switch on the oil tube of the MEGALIX tube unit has
responded.

1.球管连续曝光时间过长，球管热容量达到75% HU

2.球管油泵或者Tube Cooling Unit

第二种球管上的D1板报警的故障现象：

Siemens球管上的D1buzzer发出连续报警声：continuous signal because the oil pump
motorcurrent monitoring has responded.

此故障现象产生的可能原因：

1.Cooling Unit 的流量传感器检测到水冷循环流速低于1min OILPUMP
<4L/min(可能原因：①水循环环路堵了，接头处或滤网，或者水管某处被压了。②水循环缺水。③水冷的控制板(N1)坏了。④水冷的循环泵坏了。)，
Cooling Uuit X1 的9 信号给到球管上的D1板，D1板的K1继电器工作，24V电供给蜂鸣器(报警)，同时Tube
HOT信号传到高压发生器。

2.球管上的D1板的温控开关S1检测到球管温度达到68℃，开关S1闭合，24V 电供给蜂鸣器(报警)，同时Tube HOT
信号传到高压发生器。D1板本身坏了或者D1板的接线松动都有可能引起D1 报警。或者球管油泵坏了。
