设备型号

机器型号：西门子Artis Zee Ceiling

软件版本：VC14J

故障现象

图像传输至参考屏后，参考屏开始闪烁

故障分析以及解决方案

首先需要排除显示器本身是否有问题。

对调Live显示器和Assist显示器后，故障并未转移，接入Assist信号的原Live显示器开始闪烁，由此证明显示器本身没有问题。

2、测量视频信号的5v电源，稳定。

3、将Assist视频信号的电源与Live视频信号的电源进行交换，故障依旧;

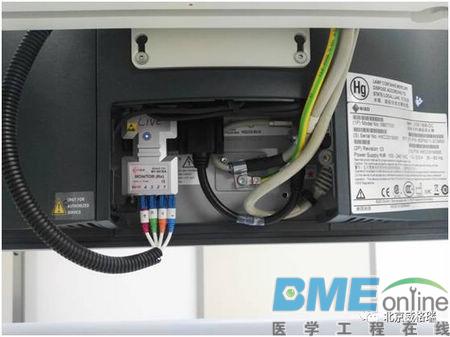

4、对调光纤转接头，故障依旧存在，说明闪烁可能是由于前端光纤信号不稳定所致。

5、拆开AXIS，将IAS后面的两根视频输出电缆进行对调，Live屏幕显示内容和Assist屏幕显示的内容已经对调，但是闪烁的仍然是原来的参考屏(现在显示的Live信息)，可以确定IAS输出信号前是稳定的;

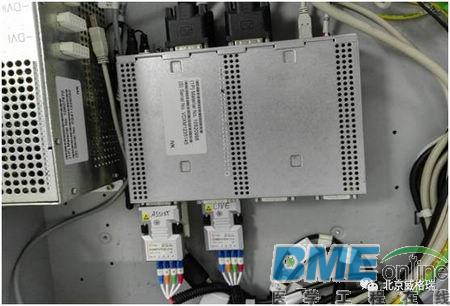

6、还原步骤5的操作，对调VDX后面的Live信号和Assist信号光纤，显示信号对调，故障转移至原来的Live显示器，所以故障在光纤前端;

7、还原步骤6的操作，对调VDX后的两个转接头，故障转移，确认是Assist信号的转接头故障，导致信号不稳定，从而导致信号闪烁。

8、更换新的Assist转接头，故障解决，机器恢复正常。
