【太全了】包含14种拓扑--开关电源mos管，整流管，续流管的电压电流应力计算！

2017-7-14 21:58 阅读: 2109 评论: 0 编辑: ygzx1
[导读]Buck 变换器的功率器件设计公式（1）：Buck 变换器的电路图：（2）：Buck 变换器的主要稳态规格：（3）：功率器件的稳态应力：-- 有源开关 S：-- 无源开关 D：上述公式是稳态工作时，功率器件上的电压、电流应力。选 ...
Buck 变换器的功率器件设计公式

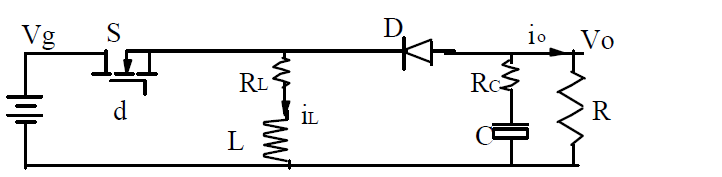

（1）：Buck 变换器的电路图：

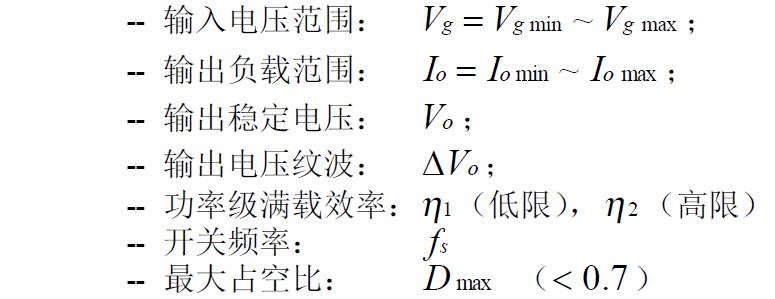

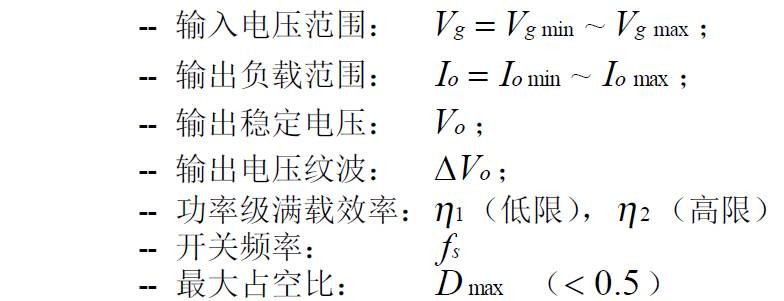

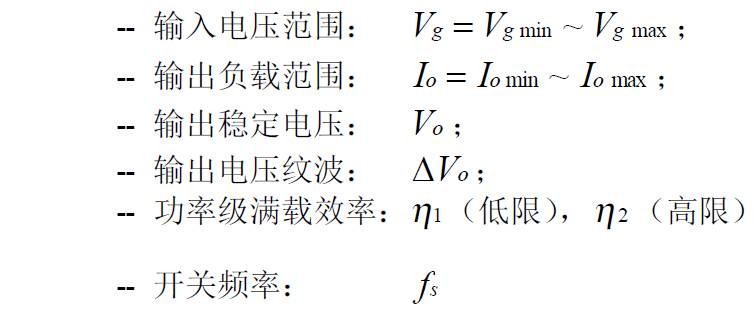

（2）：Buck 变换器的主要稳态规格：

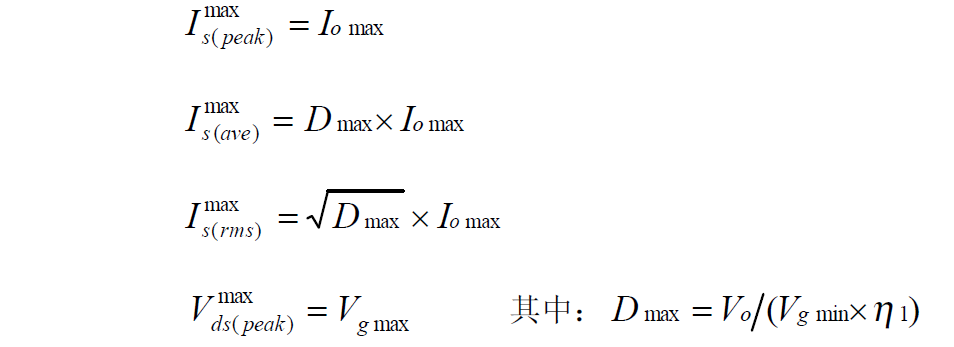

（3）：功率器件的稳态应力：

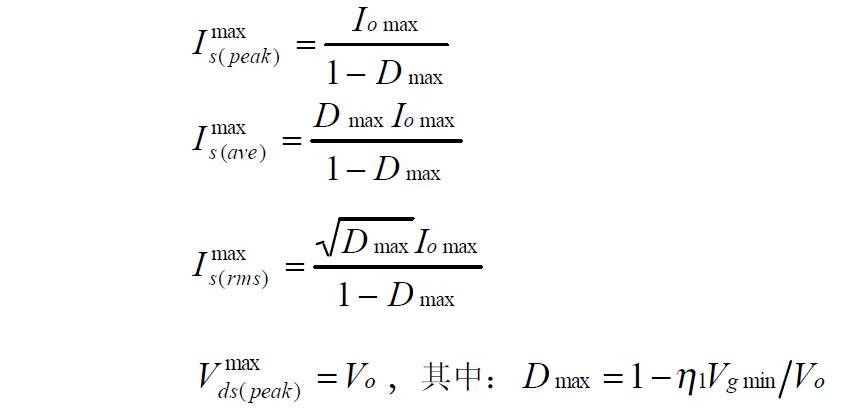

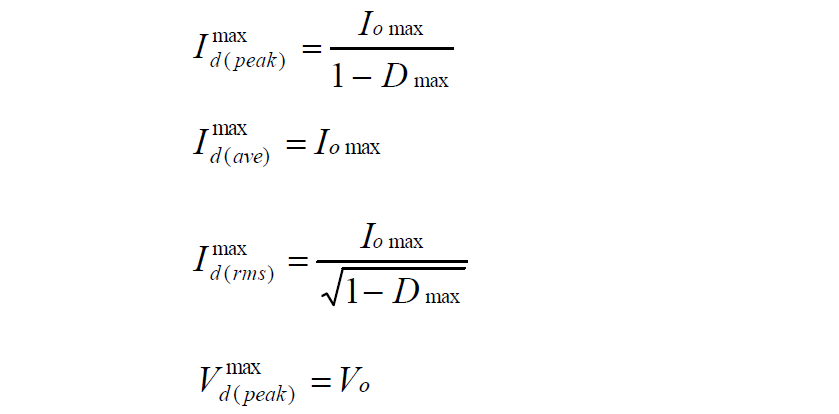

-- 有源开关 S：

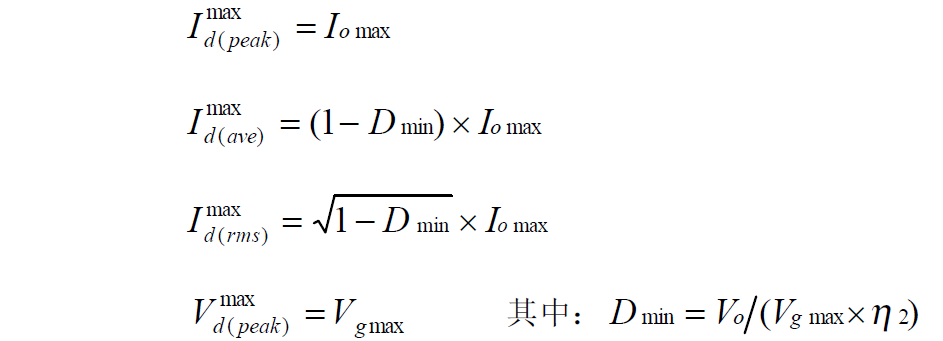

-- 无源开关 D：
上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量（保证最坏情况下的电压峰值不超过此值），电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。
Boost 变换器的功率器件设计公式

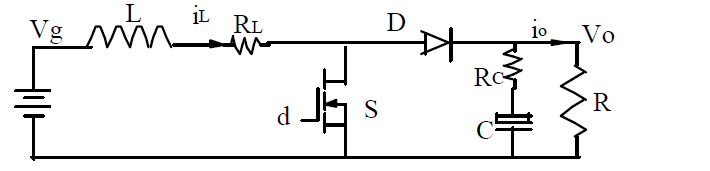

（1）：Boost 变换器的电路图：
（2）：Boost 变换器的主要稳态规格：
（3）：功率器件的稳态应力：

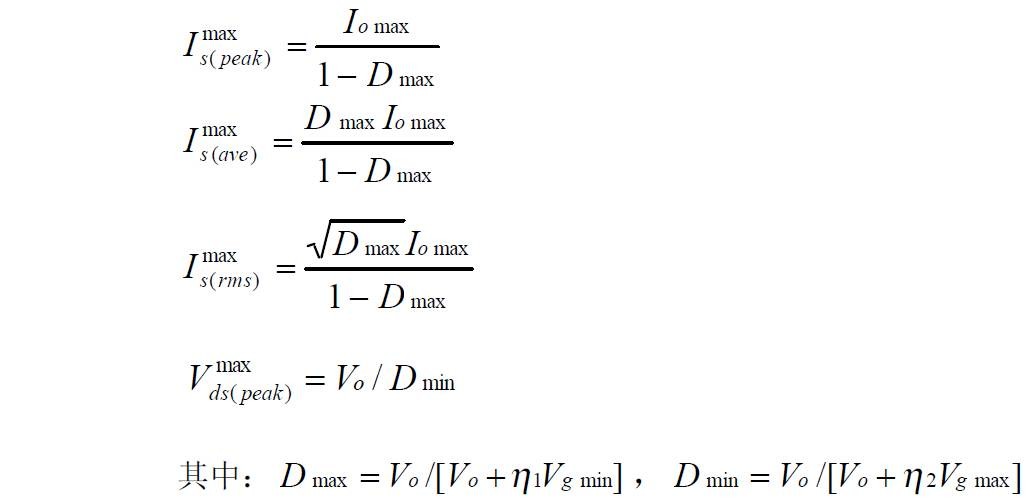

-- 有源开关 S：

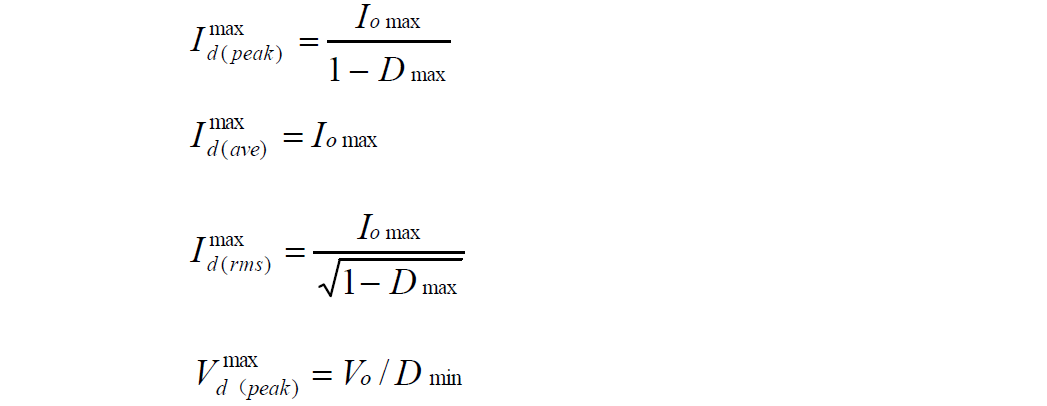

-- 无源开关 D：
上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量（保证最坏情况下的电压峰值不超过此值），电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。
Buckboost 变换器的功率器件设计公式
（1）：Buckboost 变换器的电路图：

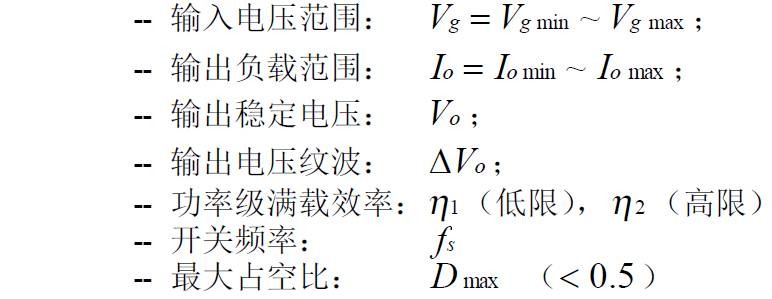

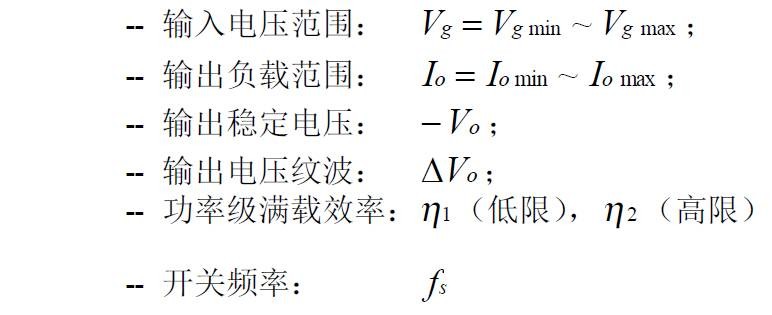

（2）：Buckboost 变换器的主要稳态规格：
（3）：功率器件的稳态应力：
-- 有源开关 S：
-- 无源开关 D：
上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量（保证最坏情况下的电压峰值不超过此值），电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。

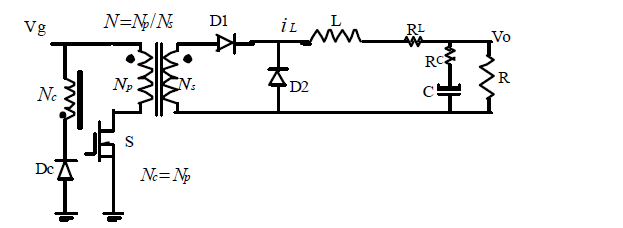

三绕组去磁正激变换器的功率器件设计公式（1）：三绕组去磁正激变换器的电路图：

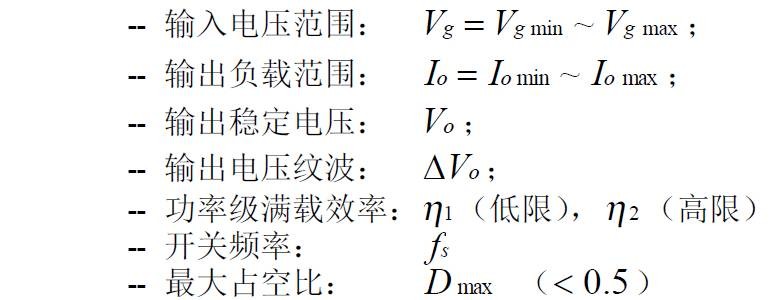

（2）：三绕组去磁正激变换器的主要稳态规格：

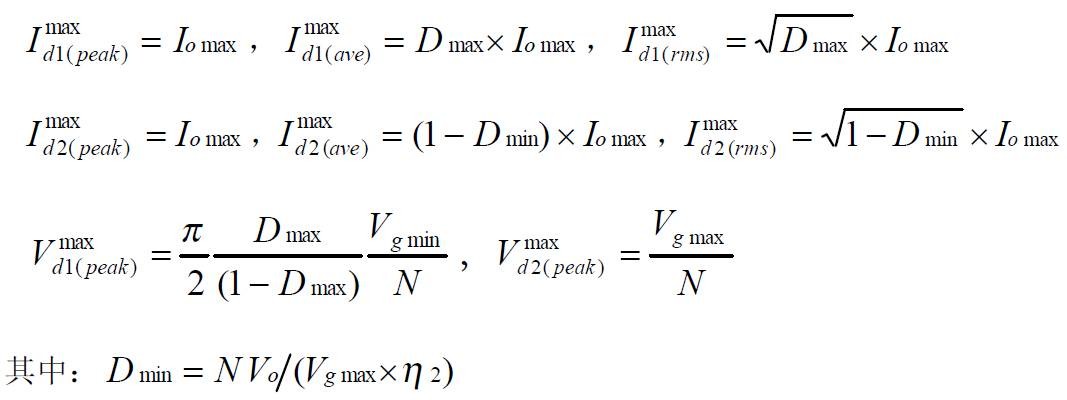

（3）：功率器件的稳态应力：

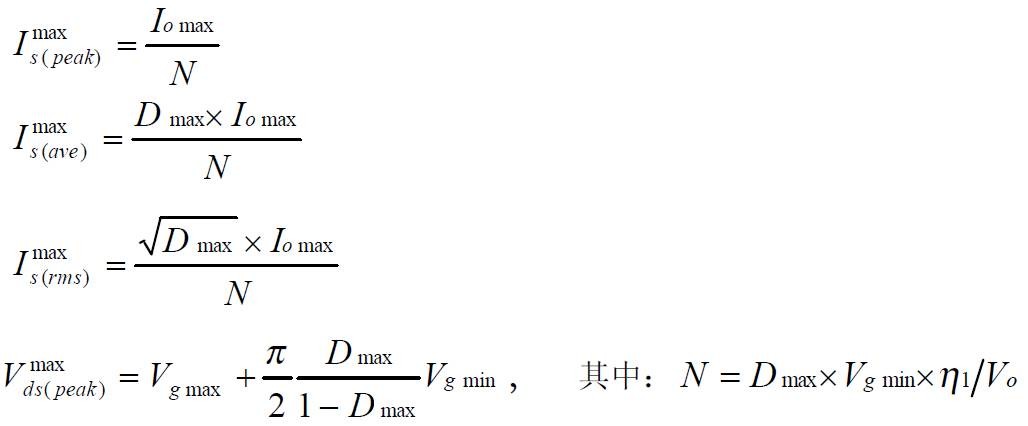

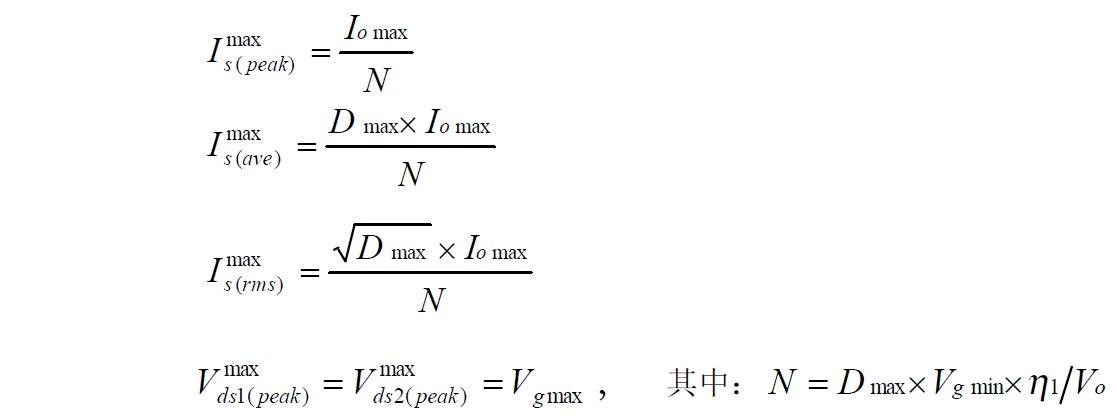

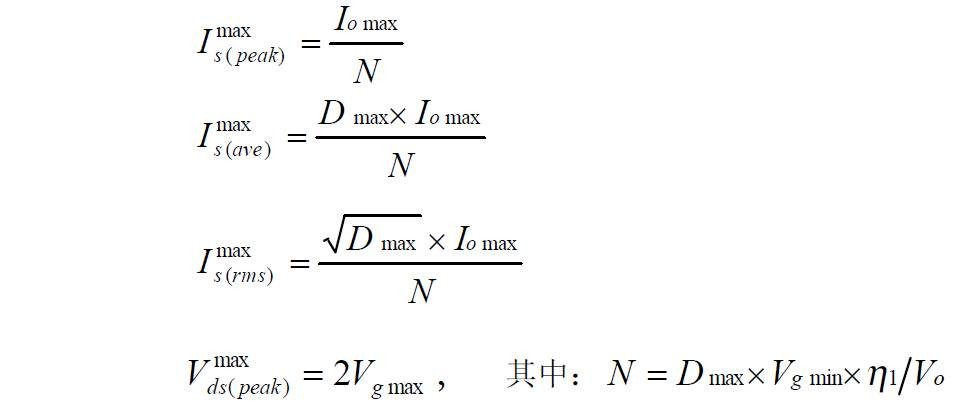

-- 有源开关 S：

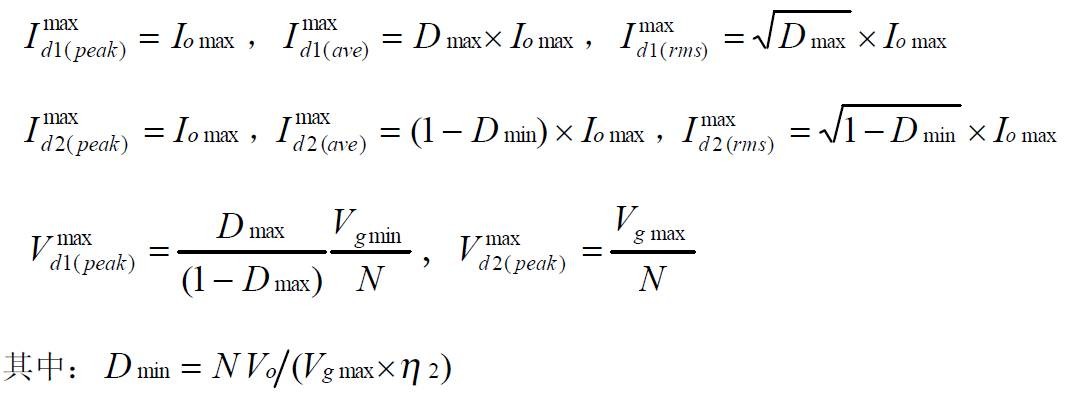

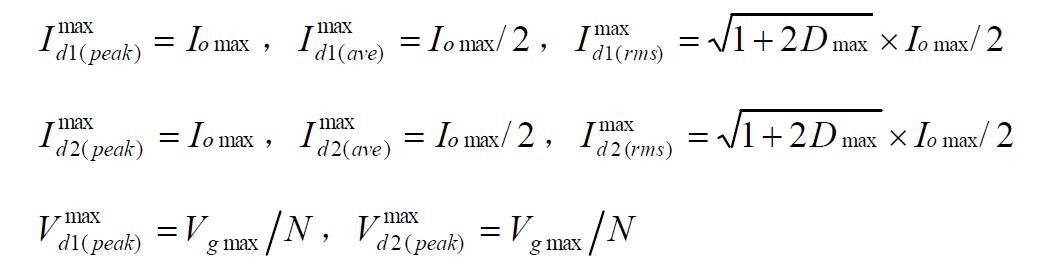

-- 无源开关 D1，D2：
上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量（保证最坏情况下的电压峰值不超过此值），电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。

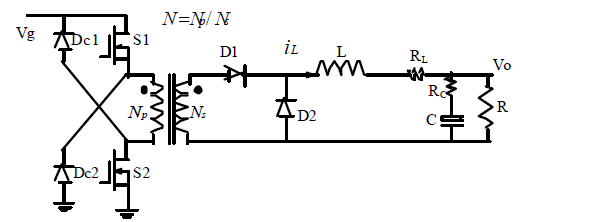

二极管去磁双正激变换器的功率器件设计公式（1）：二极管去磁双正激变换器的电路图：
（2）：二极管去磁双正激变换器的主要稳态规格：

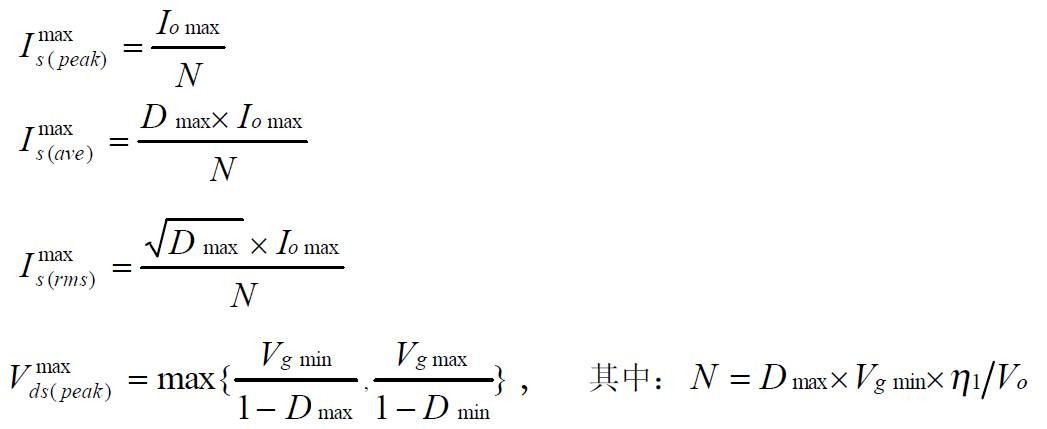

（3）：功率器件的稳态应力：

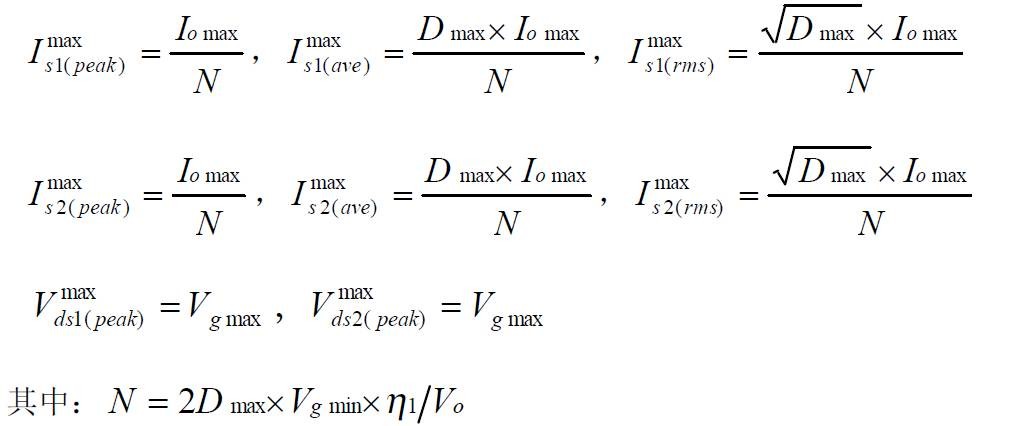

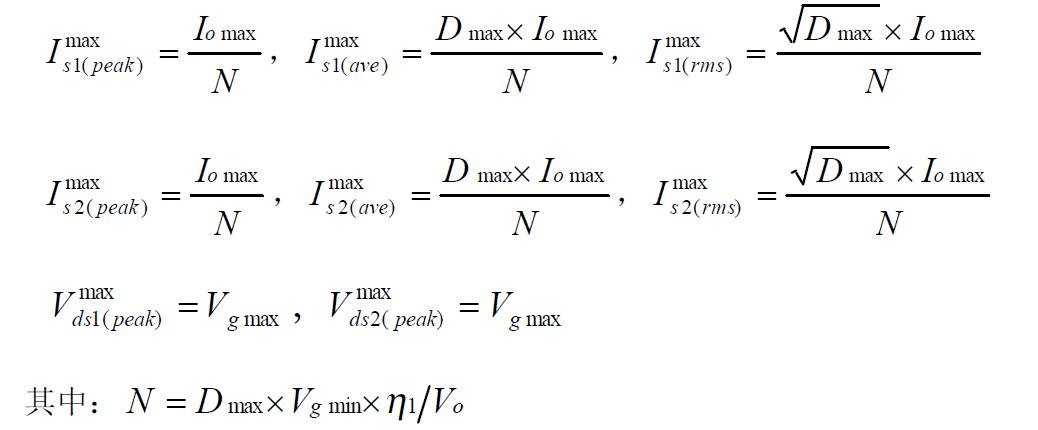

-- 有源开关 S1，S2：

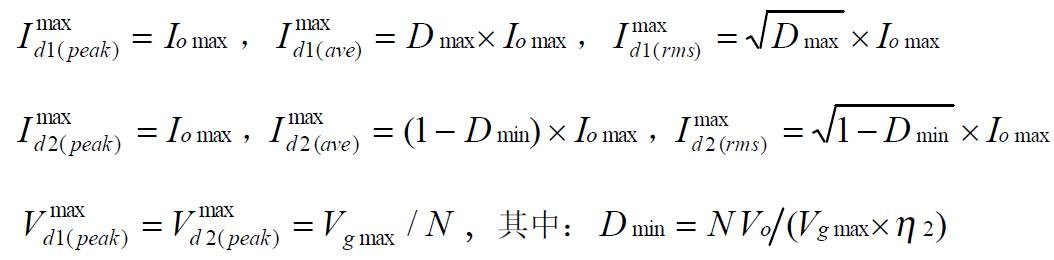

-- 无源开关 D1，D2：
上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量（保证最坏情况下的电压峰值不超过此值），电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。

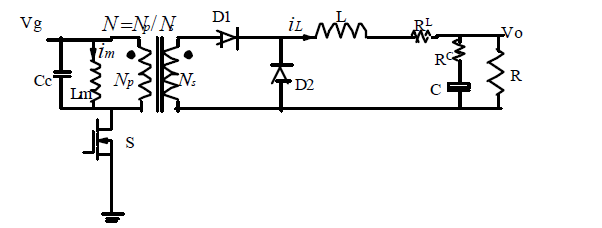

谐准去磁正激变换器的功率器件设计公式（1）：谐准去磁正激变换器的电路图：
（2）：谐准去磁正激变换器的主要稳态规格：
（3）：功率器件的稳态应力：
-- 有源开关 S：
-- 无源开关 D1，D2：
上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量（保证最坏情况下的电压峰值不超过此值），电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。

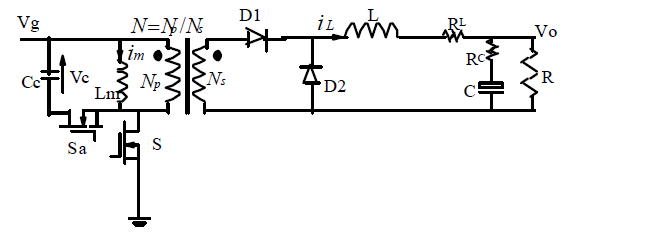

有源去磁正激变换器的功率器件设计公式（1）：有源去磁正激变换器的电路图：
（2）：有源去磁正激变换器的主要稳态规格：
（3）：功率器件的稳态应力：
-- 有源开关 S：
-- 无源开关 D1，D2：
上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量（保证最坏情况下的电压峰值不超过此值），电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。

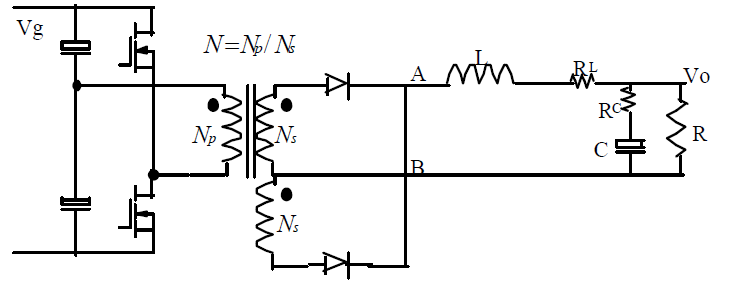

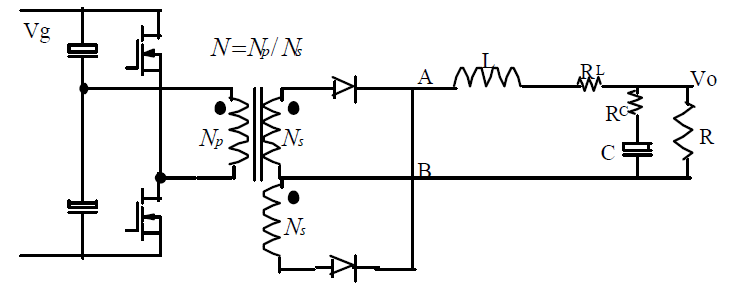

对称驱动半桥变换器的功率器件设计公式（1）：对称驱动半桥变换器的电路图：

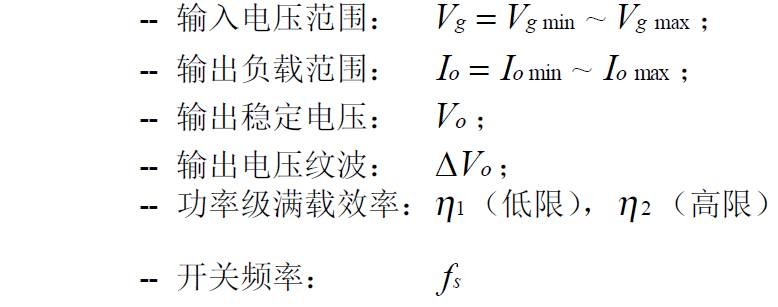

（2）：对称驱动半桥变换器的主要稳态规格：

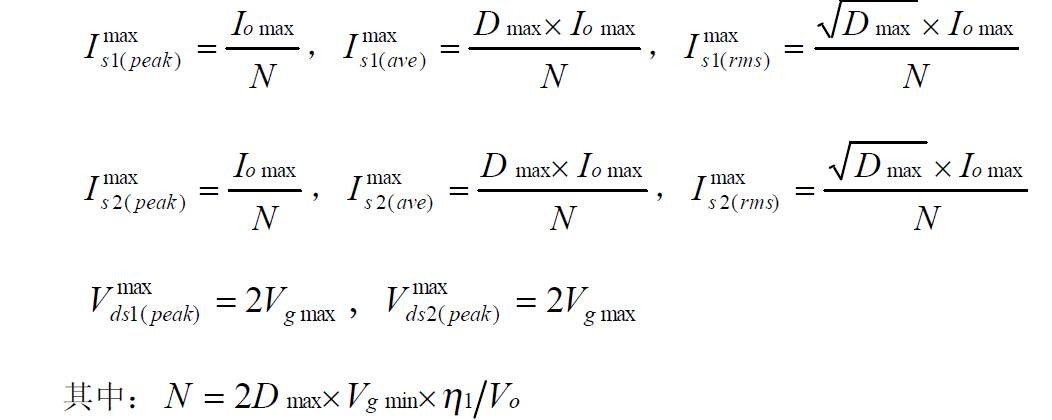

（3）：功率器件的稳态应力：
-- 有源开关 S1，S2：
-- 无源开关 D1，D2：
上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量（保证最坏情况下的电压峰值不超过此值），电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。

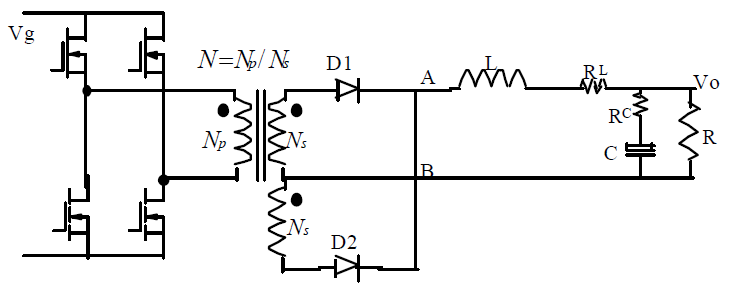

对称驱动全桥变换器的功率器件设计公式（1）：对称驱动全桥变换器的电路图：

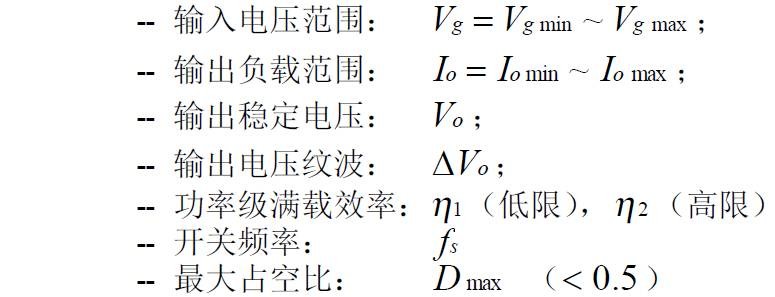

（2）：对称驱动全桥变换器的主要稳态规格：

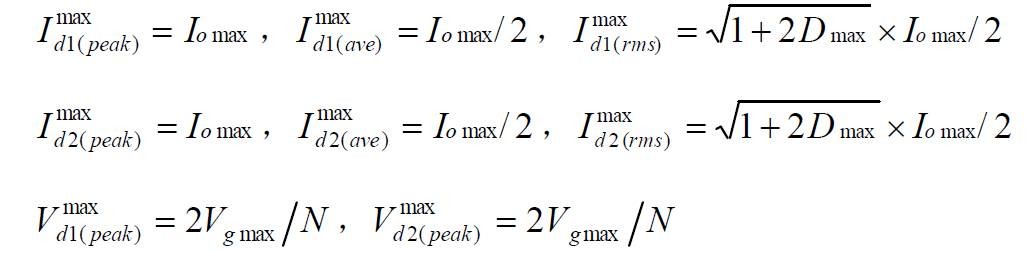

（3）：功率器件的稳态应力：
-- 有源开关 S1（S3），S2（S4）：

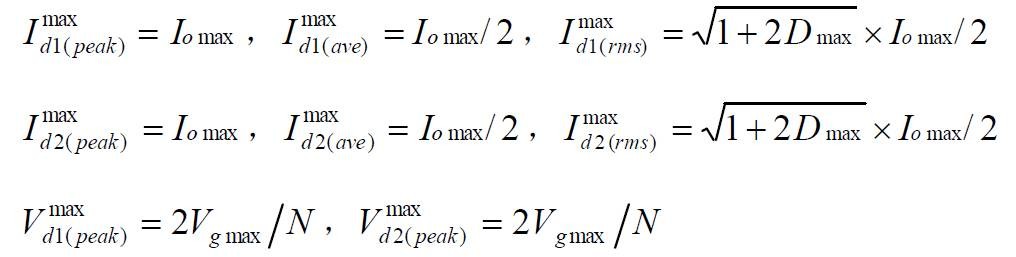

-- 无源开关D1，D2：
上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量（保证最坏情况下的电压峰值不超过此值），电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。

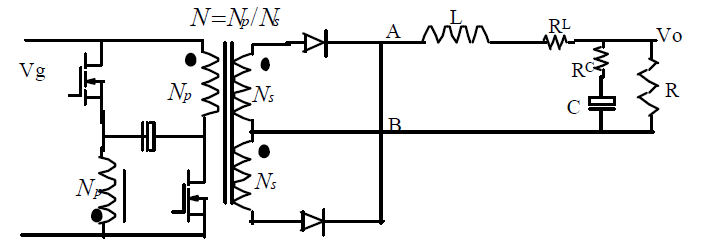

对称驱动推挽变换器的功率器件设计公式（1）：对称驱动推挽变换器的电路图：

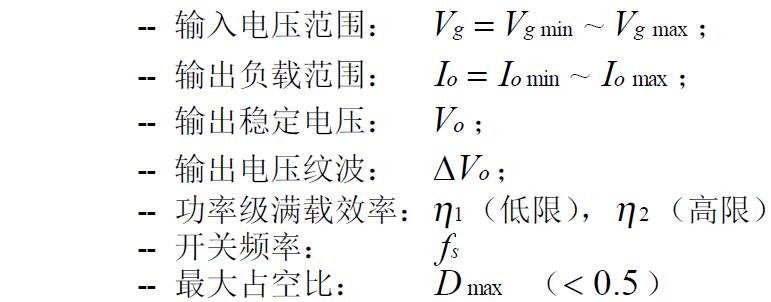

（2）：对称驱动推挽变换器的主要稳态规格：

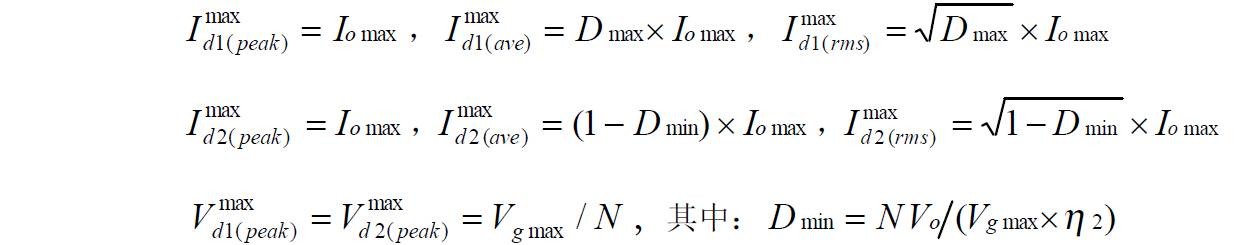

（3）：功率器件的稳态应力：
-- 有源开关 S1，S2：
-- 无源开关 D1，D2：
上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量（保证最坏情况下的电压峰值不超过此值），电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。
对称驱动推挽正激变换器的功率器件设计公式（1）：对称驱动推挽正激变换器的电路图：
（2）：对称驱动推挽正激变换器的主要稳态规格：
