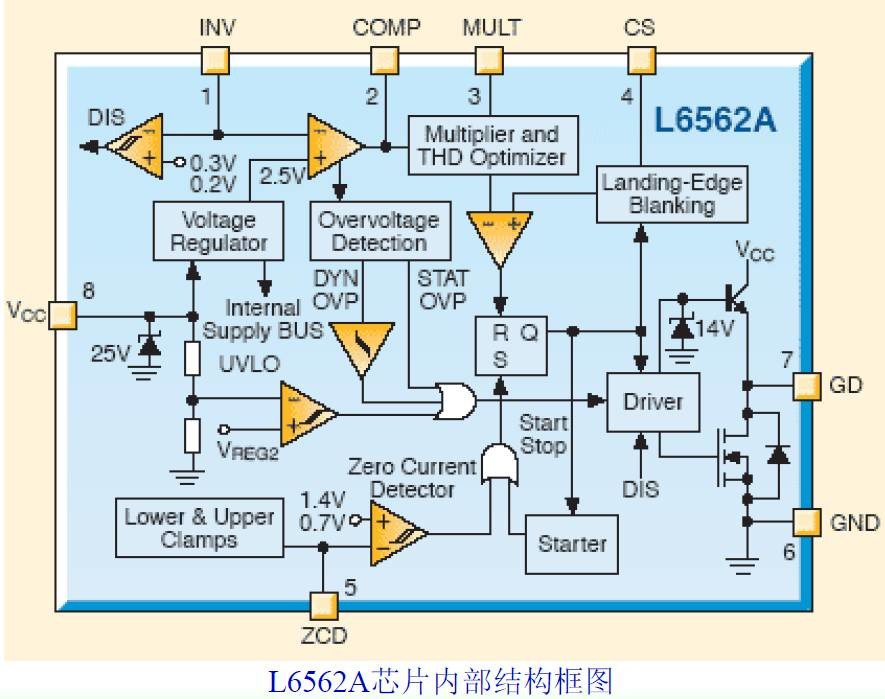

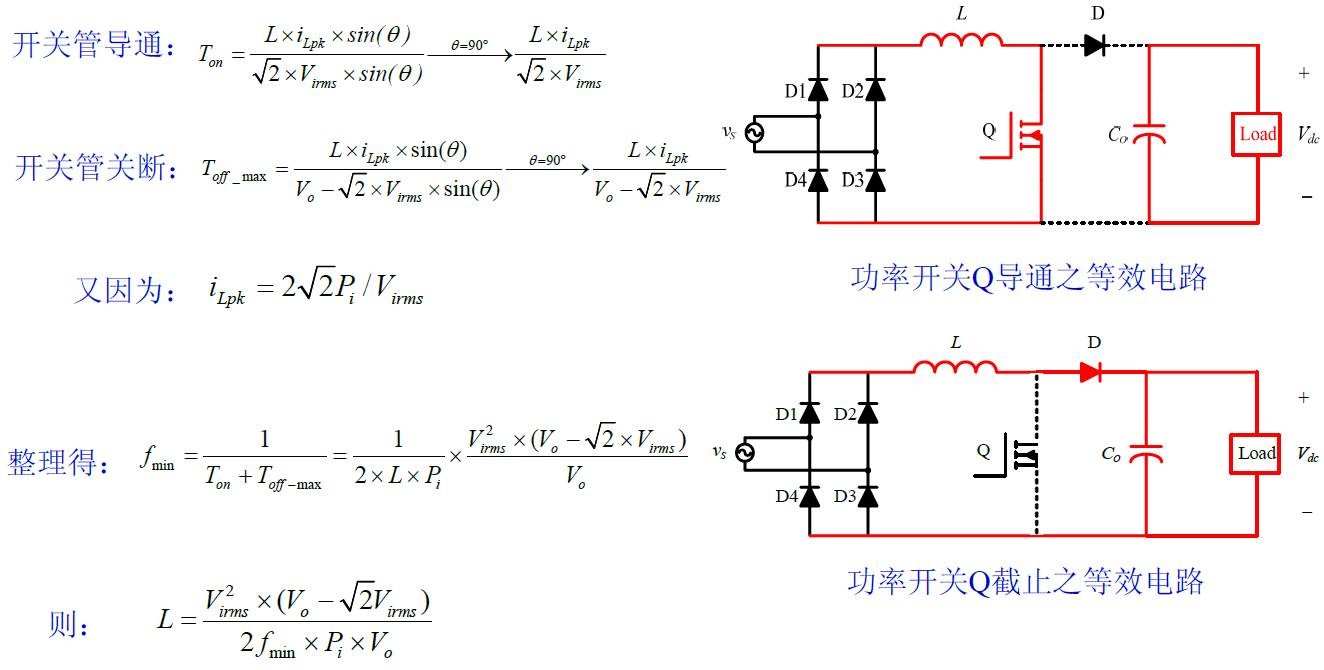

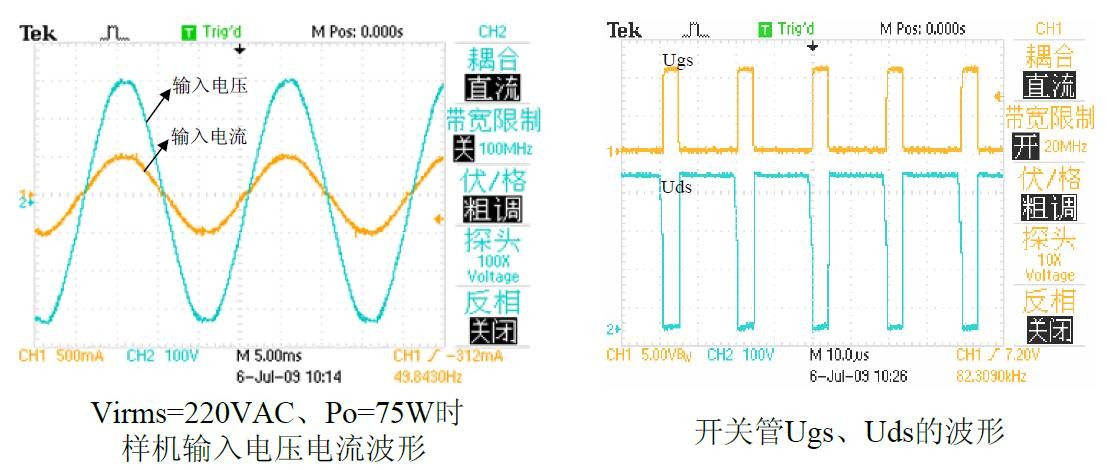

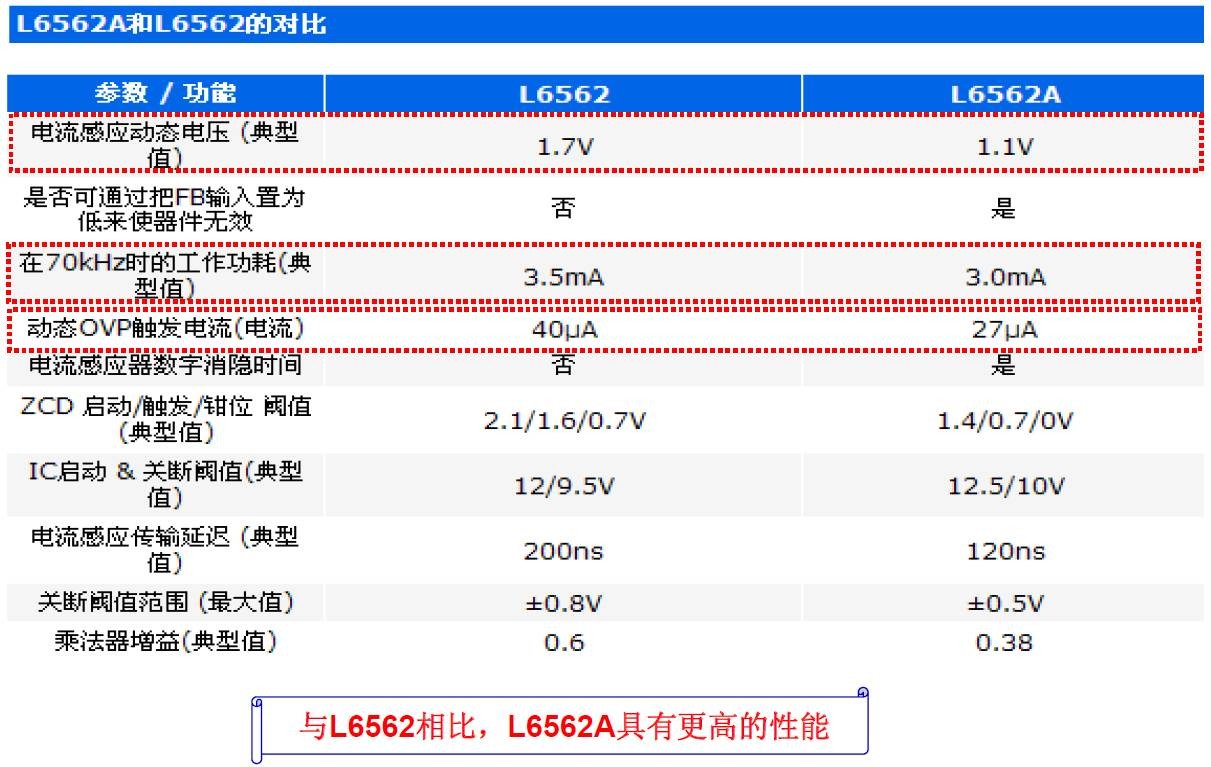

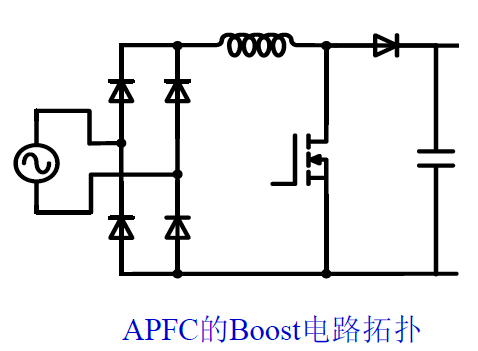

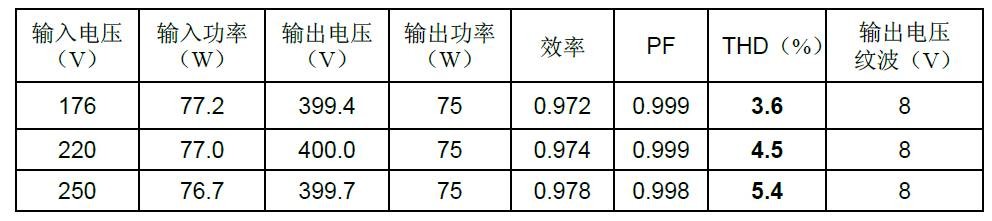

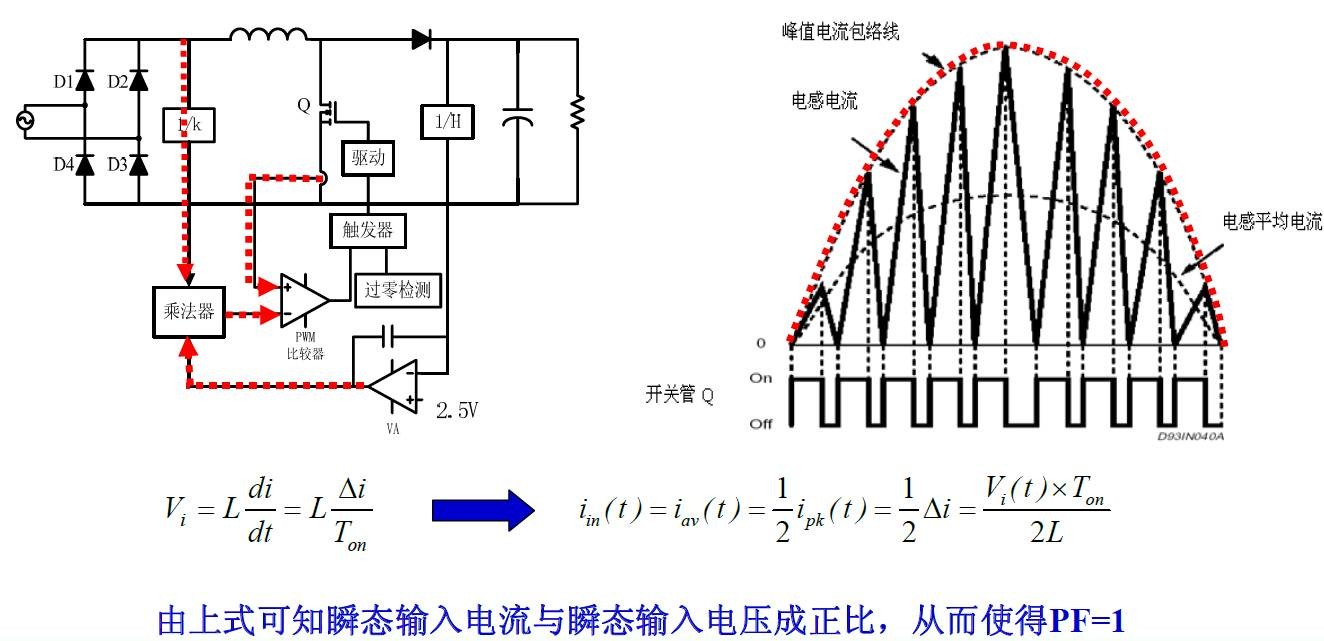

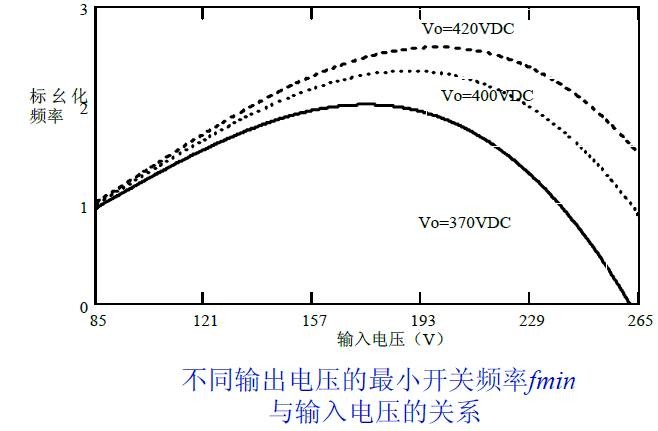

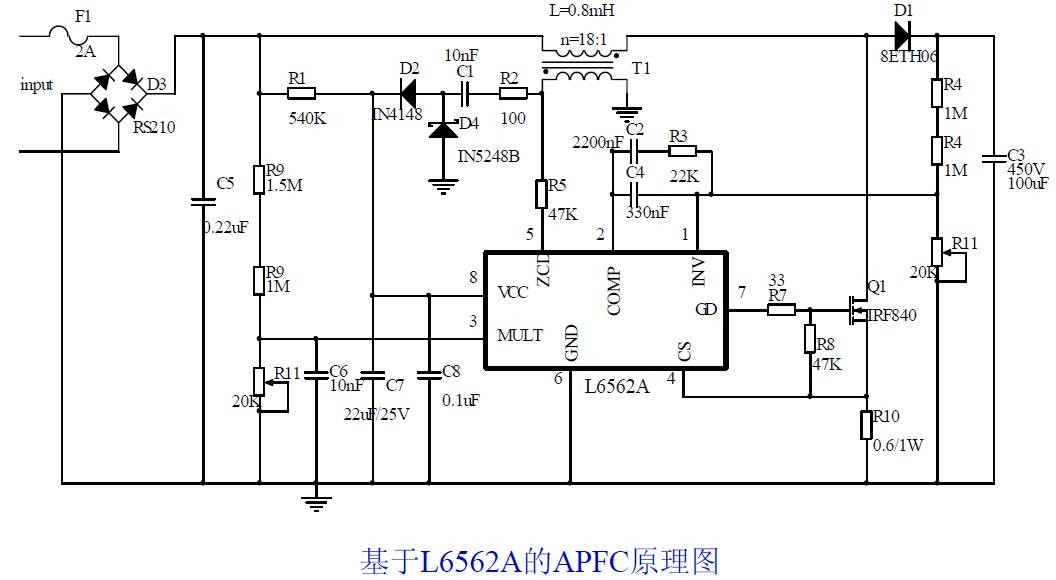

1、前言 传统AC/DC采用桥式整流器和大容量滤波电容器组成的电容输入型电路，其PF值较低，一般为0.55～0.65  2、临界电流模式的APFC原理  PFC分类： ●无源功率因数校正法(PPFC) ●有源功率因数校正法(APFC) Boost电路以其特有的优点被广泛地应用于APFC变换器 目前，市场上有许多芯片应用于APFC,根据电感电流是否连续，分为两种 ●连续导通模式(CCM ) ●临界或过渡导通模式(TCM) L6562A是ST公司PFC产品系列的最新器件之一，它是在L6561和L6562基础上进一步改善开发的，主要是应用于TCM的功率因数校正电路。  L6562A主要特点有： ●乘法器内置THD优化电路，以减小过零点失真，降低THD值（这是L6561所不具备的）； ●极低启动电流（典型值：30uA；保证60uA以下），可降低芯片功耗； ●内部参考电压于25℃时误差率在1﹪以内； ●除能（Disable）功能，当误差放大器输入低于0.2V，系统将关闭，降低损耗； ●精确可调的外部过电压保护； ●内部启动及零电流侦测(ZCD)功能； ●在电流检测输入端内置领先的数字RC滤波器，过零频率附近的高频区域仍然可以工作，因此降低了总的谐振失真度； ●800mA的图腾级输出，可用于直接驱动Power MOSFET。 这些特点比L6561和L6562都有较好的改善  L6562A是采用变频的PFC控制芯片，使Boost电路升压电感工作在临界电流模式。 下面推导其功率因数校正的原理。  3、基于L6562A的APFC设计 采用基于L6562A的Boost APFC电路，设计一台75W的样机Ui=176-265Vac、Uo=400V  电感设计： ●本电路工作于变频控制方式，设计电感时，要按最低开关频率考虑最低开关频率要大于内部启动器的最大频率，以确保电路工作于正确的TCM操作 ●L6562A芯片的最小工作频率建议大于14kHz，以不干扰内部启动器（内部最小重启时间为75us）确保芯片在临界电流模式工作，本设计最小开关频率选为25kHz ●开关频率最小值发生在输入电压幅值时（θ=90°）最大值发生在输入电压过零时（θ=0°） 下面推导电感L与fmin的关系：  根据式  当输入电压变化时，开关的最小频率也在变化由图可知fmin可能出现在最小或者最大Virms下  根据式  即可确定电感值L 依据下式的AP值即可设计电感器  其中Iirms=Pi/Virms J为线圈电流密度 Bm为磁心最大工作磁密 Ku为线圈窗口填充系数 Ku为线圈窗口填充系数   4、结论 通过实验结果分析表明基于L6562A 的临界连续模式的有源功率因数校正电路具有： ●结构简单、体积小、工作稳定可靠 ●PF值高、THD值低 ●适用于小功率APFC 电路应用 最全 PFC实战视频教程120讲60小时可能是史上完整的PFC视频教程（共计时长：120讲 60小时）第一部分:开关电源BUCK部分(30小时)一是基于PTS5430芯片的Buck电路；二是基于分立器件去搭Buck电路；三基于LNK306芯片的BUCK电路。第二部分:BOOST部分(10小时)基于UC3842电源芯片的Boost电路。第三部分：功率因素校正（PFC）部分(20小时)基于NCP1654芯片的PFC部分
|
