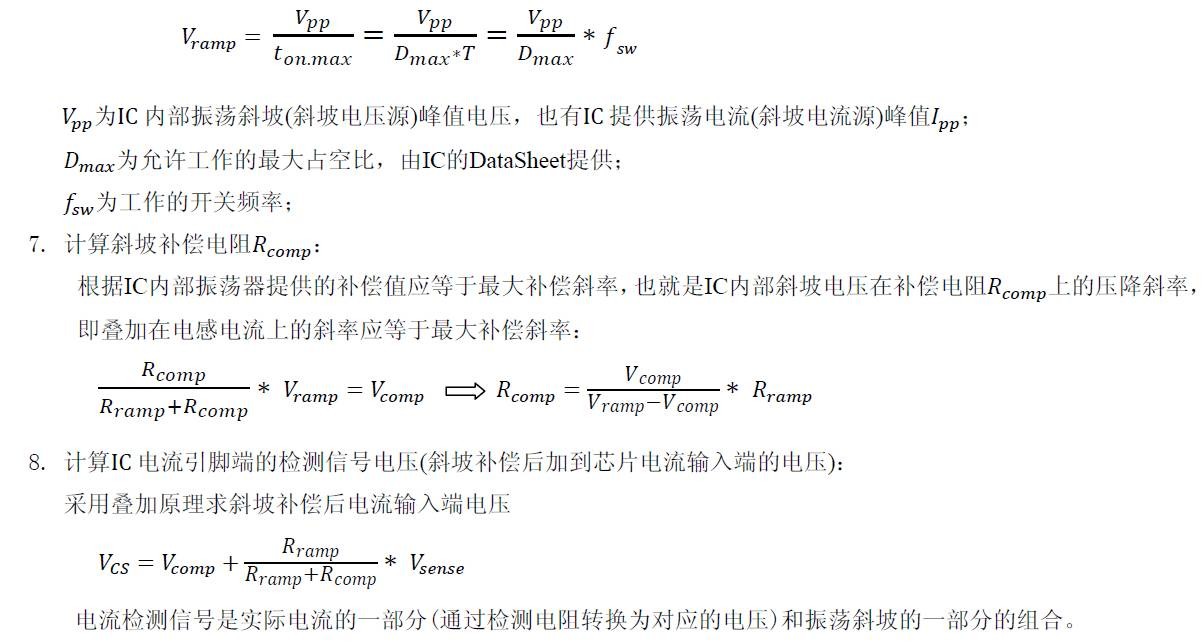

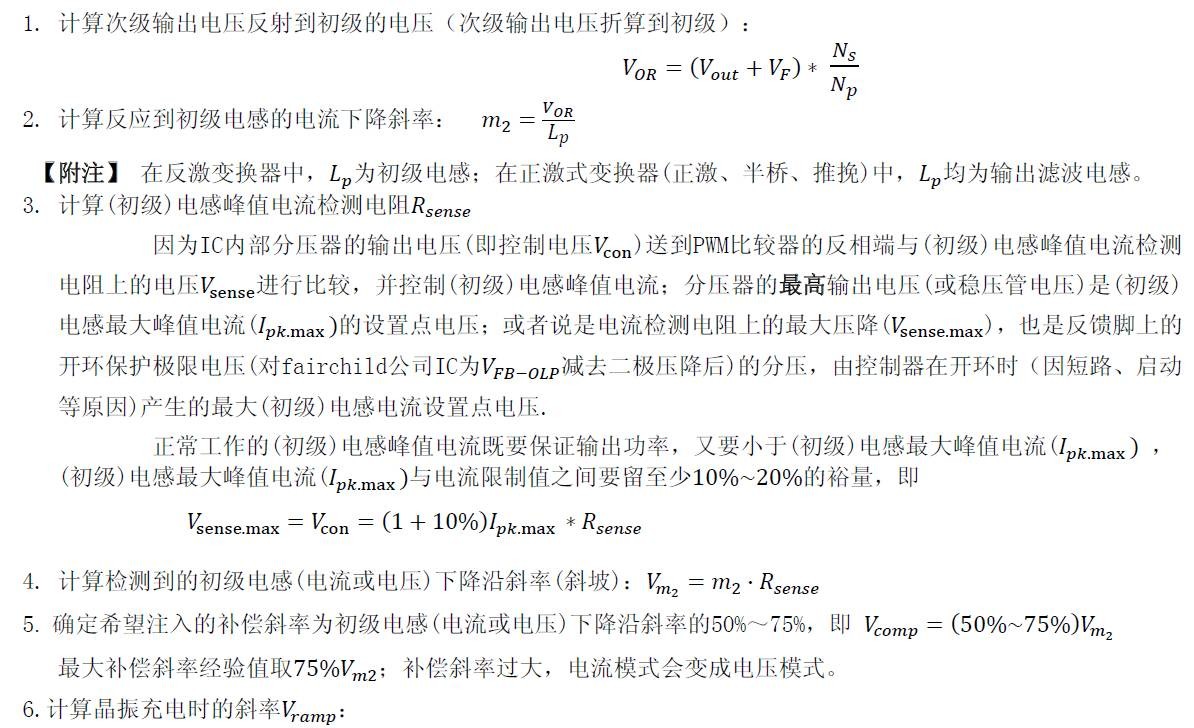

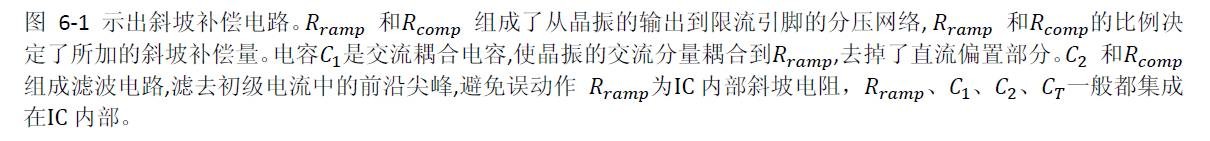

漏感与分布电容 开关电源的频域分析与综合设计 （连载一：概述、 与环路相关的基本概念 ） 开关电源的频域分析与综合设计 （连载二：电源系统控制原理） 开关电源的频域分析与综合设计 （连载三：系统的开环响应） 开关电源的频域分析与综合设计 （连载四：开关电源中常见电路的博德响应） 开关电源的频域分析与综合设计 （连载五：运算放大器构成的补偿网络） 开关电源的频域分析与综合设计 （连载六：实际反馈系统的补偿网络） 开关电源的频域分析与综合设计 （连载七：反馈环补偿依据及设计方法） 由于电流型控制的CCM工作模式的变换器，在占空比接近或大于50%时，在开关频率的一半处就会产生次谐波振荡。在振荡期间，每个开关周期的电感电流没有复位(电流初始值不同)；而在BCM、DCM模式，每个开关周期的电感电流都复位了，故该模式下变换器不会产生次谐波振荡。要消除次谐波振荡，必须要进行斜坡补偿。 一、次谐波振荡的表现： 1、产生输出电压纹波（很高）； 2、在变压器中产生音频噪声； 3、交替出现宽、窄开关脉冲，同时暂态响应能力剧烈下降。 二、次谐波振荡的测试： 在最小输入电压（最大占空比）及最大负载电流时，测试次谐波振荡。 三、斜坡补偿的目的是减小占空比； 方法有两种： 1、通过传感电阻在电流采样信号上叠加一个正斜率为m的补偿电压；实际上是从脉冲前沿开始，在IC的电流检测端(CS端)叠加一个正斜率为m的补偿电压；也就是增大电感电流的上升斜率。 2、从脉冲前沿开始， 在反馈误差放大器的输出信号(输出端)上叠加一个负斜率的补偿电压，即为-m的补偿电压；也就是减小反馈控制电压（反馈误差放大器的输出电压）。   四、斜坡补偿设计步骤：   最全 PFC实战视频教程120讲60小时可能是史上完整的PFC视频教程（共计时长：120讲 60小时）第一部分:开关电源BUCK部分(30小时)一是基于PTS5430芯片的Buck电路；二是基于分立器件去搭Buck电路；三基于LNK306芯片的BUCK电路。第二部分:BOOST部分(10小时)基于UC3842电源芯片的Boost电路。第三部分：功率因素校正（PFC）部分(20小时)基于NCP1654芯片的PFC部分
|
