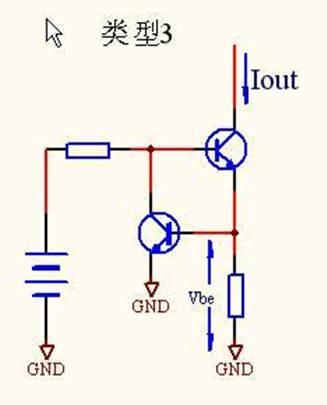

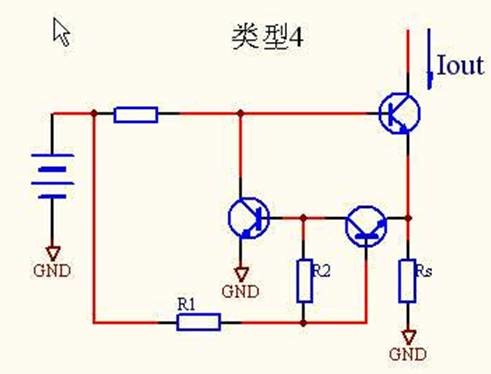

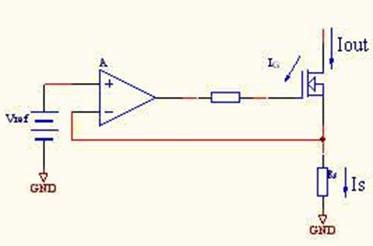

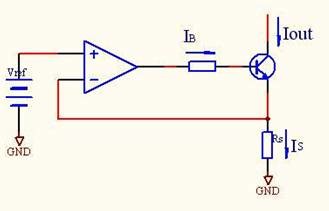

五类典型的恒流电路详解 类型一  特征：使用运放，高精度 输出电流：Iout=Vref/Rs 类型二  特征：使用并联稳压器，简单且高精度 输出电流：Iout=Vref/Rs 检测电压：根据Vref不同（1.25V或2.5V） 类型三  特征：使用晶体管，简单，低精度 输出电流：Iout=Vbe/Rs 检测电压：约0.6V 类型四  特征：减少类型3的Vbe的温度变化，低、中等精度，低电压检测 输出电流：Iout=Vref/Rs 检测电压：约0.1V～0.6V 类型五 特征：使用JEFT，超低噪声 输出电流：由JEFT决定 检测电压：与JEFT有关 其中类型1为基本电路，工作时，输入电压Vref与输出电流成比例的检测电压Vs(Vs=Rs×Iout)相等，如下图所示  注：Is=IB+Iout=Iout(1+1/hFE)其中1/hFE为误差 若输出级使用晶体管则电流检测时会产生基极电流分量这一误差，当这种情况不允许时，可采用下图所示那样采用FET管  Is=Iout-IG 小结 类型2，这是使用运放与Vref（2.5V）一体化的并联稳压器电路，由于这种电路的Vref高达2.5V，所以电源利用范围较窄 类型3，这是用晶体管代替运放的电路，由于使用晶体管的Vbe（约0.6V）替代Vref的电路，因此，Vbe的温度变化毫无改变地呈现在输出中，从而的不到期望的精度 类型4，这是利用对管补偿Vbe随温度变化的电路，由于检测电压也低于0.1V左右，应此，电源利用范围很宽 类型5，这是利用J-FET的电路，改变Rgs 可使输出电流达到漏极饱和电流IDSS，由于噪声也很小，因此，在噪声成为问题时使用这种电路也有一定价值，在该电路中不接RGS，则电流值变成IDSS，这样，J-FET接成二极管形式就变成了“恒流二极管” 以上电路都是电流吸收型电路，但除了类型2以外，若改变Vref极性与使用的半导体元件，则可以变成电流吐出型电路。 点击左下角“阅读原文”与四万电源工程师一起学习电源知识
|
