TVS 管作为保护器件，能够非常有效的防止静电击穿保护电路。在选用TVS 管的时候，必须注意其相关的参数，否则会出现意想不到的问题。

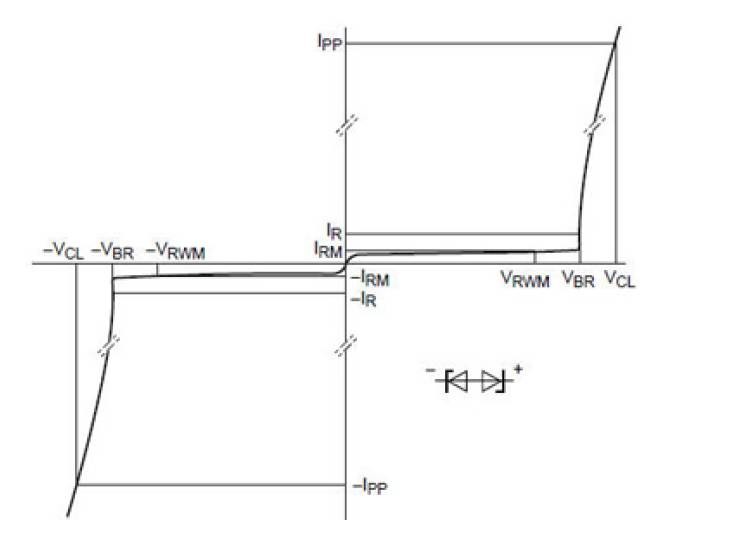

首先了解TVS 的参数：

VRWM，VBR，Vc，Ipp，Cd 是ESD/TVS 器件选型的重要参数.

1.Vc----Clamping voltage @Ipp（最大箝位电压）

Vc 箝位电压指在特定的Ipp 电流时，脉冲电压通过ESD 保护器件后所被箝位的电压。PESD5V0L2BT 在Ipp 为1A 时Vc 为10V，如果1000V 的瞬间干扰信号经过PESD5V0L2BT，线上电压将被箝位在10V 左右。

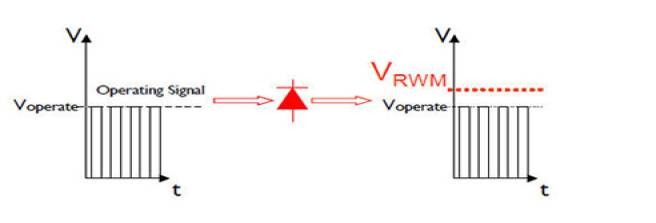

2.VRWM----Working Peak Reverse Voltage （最大反向工作电压）

Ir----Maximum Reverse Leakage Current @ VRWM （最大反向漏电流）

Vrwm 表示在规定的Ir 下，TVS 器件两端的电压值成为最大反向工作电压。通常Vrwm=（0.8~0.9）Vbr。在这个电压下，器件的功耗消耗很小。使用时，应使Vrwm 不低于被保护器件或线路的正常工作电压。

一般Vrwm 会低于85%Vc 而高于正常工作电压，以便TVS 接入电路而不影响正常电路工作。

3.VBR----Breakdown Voltage @ IT （反向击穿电压）

TVS 管通过规定的测试电流It 时的电压，这是表示TVS 管导通的标志电压，即从此点开始器件进入雪崩击穿。

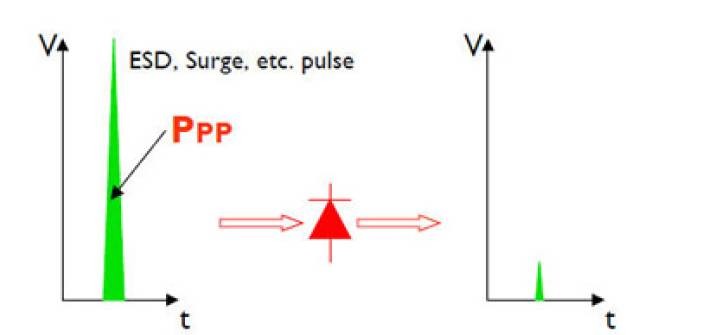

4.Ppp----Maximum Peak Pulse Power （最大峰值脉冲功率）

PPP 峰值脉冲功率为ESD 器件上瞬间通过的最大功率值。如图所示，NUP2105的峰值功率为，是指8/20us 脉冲波（8us 达到100%Ipp，20us 达到50%Ipp），保护器件能够承受的最大功率为350w。

5.Cj ----Junction Capacitance （结电容）

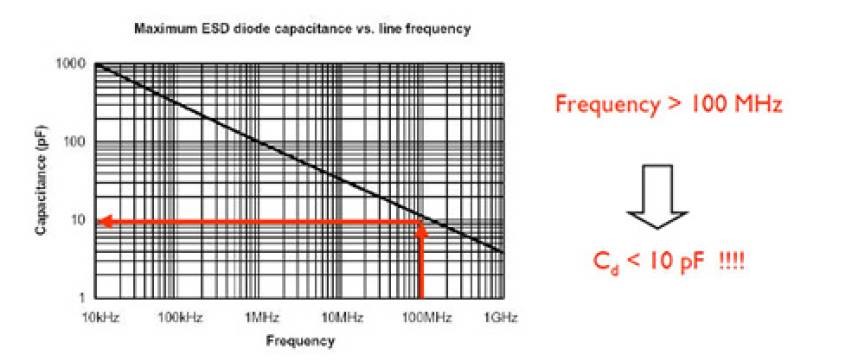

主要是指TVS 连接GND 和I/O 时，具有的电容值。Cd 为ESD/TVS 器件的引脚寄生电容，通信速率越高，线路上使用的ESD 保护 器件的结电容要越低，否则将破坏数据信号。如图所示，PRTR5V0U2X 的Cd 远低于1pf，非常适合用于USB2.0等高速通信场合。还有部分作为高速IO 上保护的TVS，还会给出insert loss @Freq。以便确认是否能作为保护器件。

6.IT---- Test Current （测试电流） 在这个电流值下规定器件的反

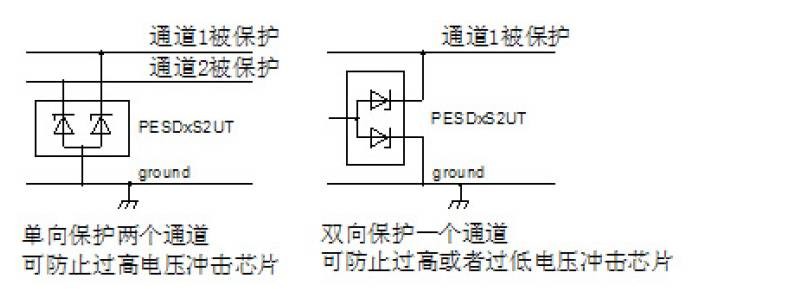

7.单向保护和双向保护

如图所示，单向保护器件仅能对正脉冲或者负脉冲进行防护，而双向保护器件一端接要保护的线路，一端接地，无论来自反向还是来自正向的ESD 脉冲均被释放，更有效地保护了IC。

有了这些主要的参数，基本上就能知道如何选择一个适合自己电路的TVS 了。Vc、Ipp 反映了TVS 器件的浪涌抑制能力。当TVS 承受额定的瞬时峰值脉冲电流Ipp 时，可能在器件上的瞬时最大电压值即最大箝位电压为Vc。此时，如果脉冲时间为规定的标准值，则TVS 的最大峰值脉冲功率为：PM=Vc*Ipp。因此在选用TVS 前，最好对线路中产生的脉冲类型有大致的了解，是单脉冲，还是复脉冲，脉冲的上升时间，脉宽，峰值等，以便确定Vc，Ipp，PM。

一般确定VRWM 应等于或略高于电路的正常工作电压，确保TVS 的接入不会影响到正常的工作。在交流线路，则需要根据正常工作电压的squar（2）（即1.414）倍，也就是峰值来确定。

VBR 不能小于电路的最大允许工作电压。否则TVS 进入雪崩，漏电流增大，影响电路工作。

如果作为IO 脚保护，需要认真研究Cj 和insert loss，会改变信号的相位和强度，可能造成工作不稳定。另外，还有双向的TVS 管，双向的参数同样适用。

基于实际项目，原创反激开关电源视频教程曝光

为了给想学习电源技术而找不到途径的新人和想更进一步巩固电源技术的在职电源工程师一个学习平台，此次知名资深电源工程师张飞应邀请，花了整整6个月的时间做了一个反激开关电源实际项目，把整个项目的过程以视频的方式记录了下来；一边做项目一边讲解，同时将其录制。

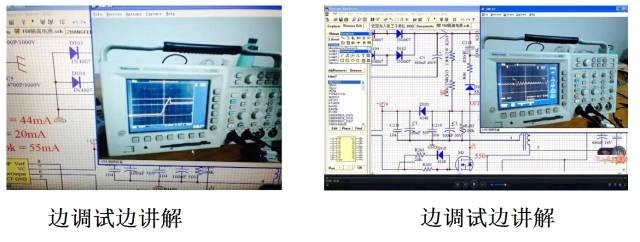

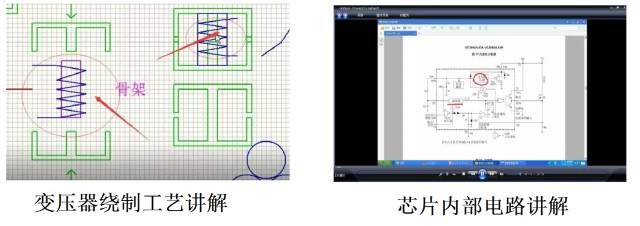

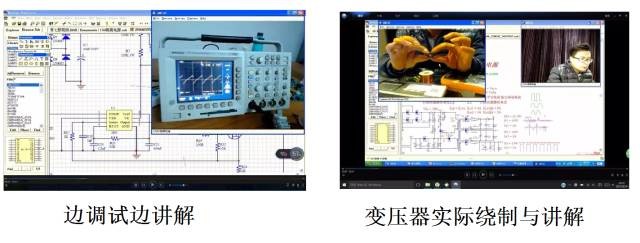

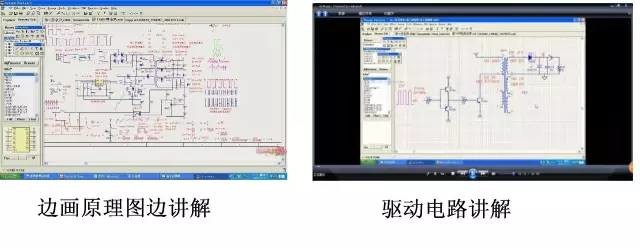

视频内容截屏神秘曝光

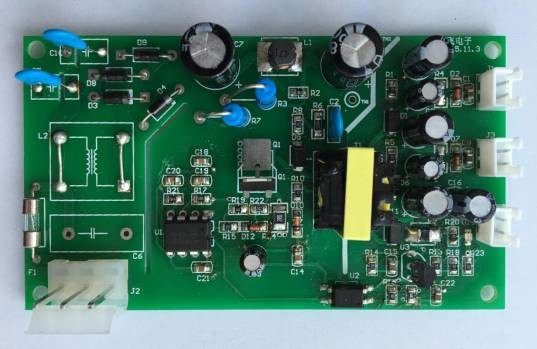

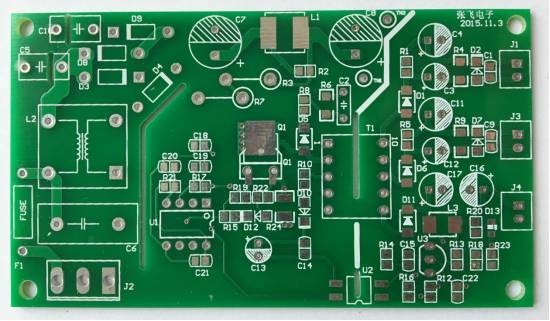

PCB版、电源实物曝光
