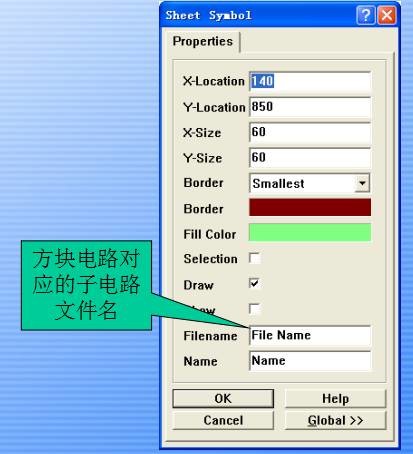

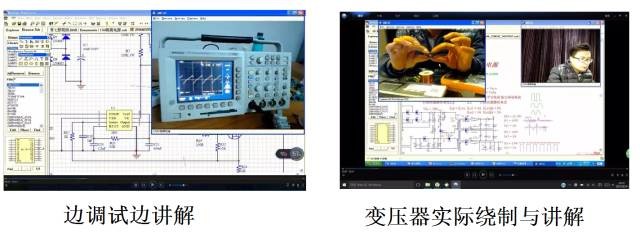

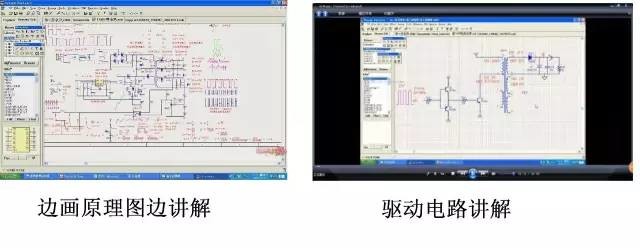

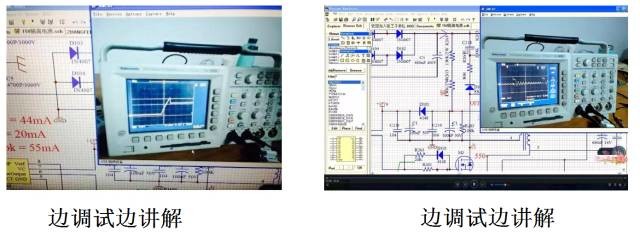

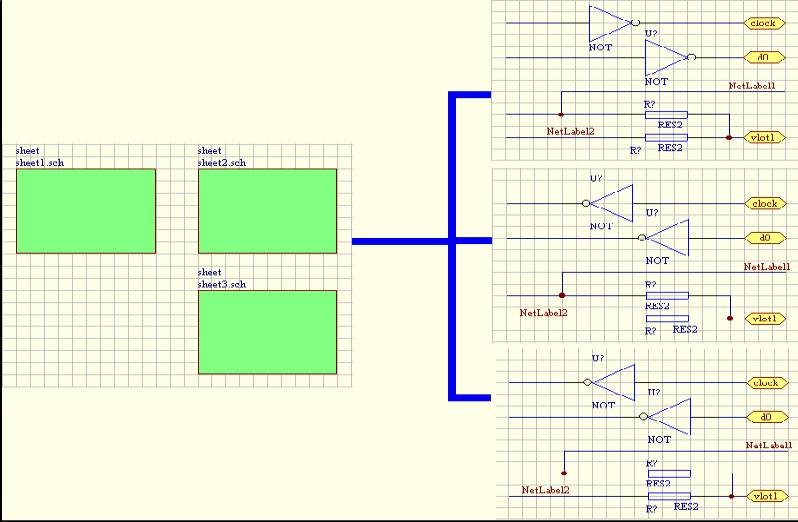

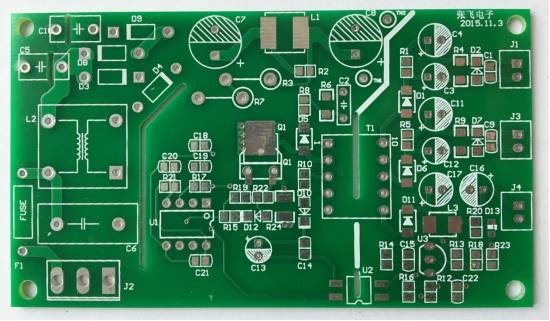

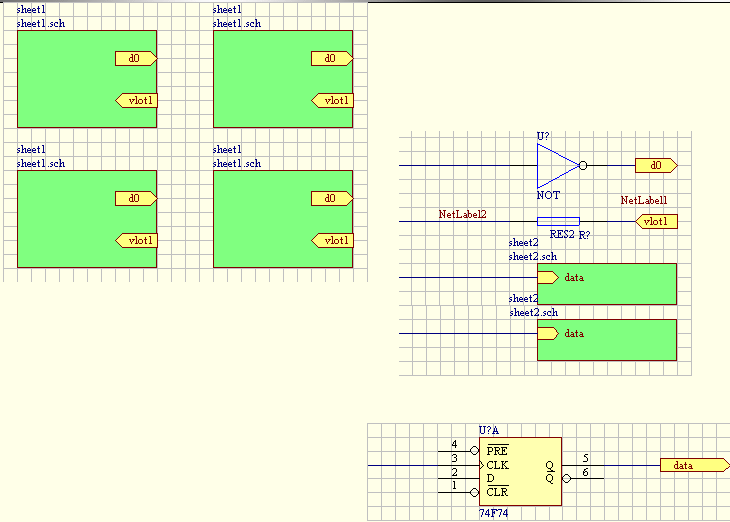

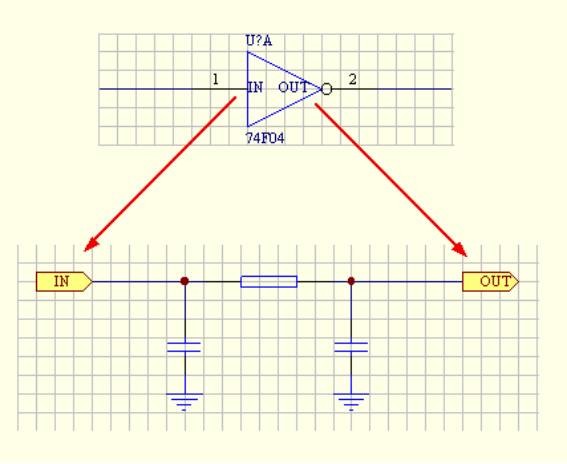

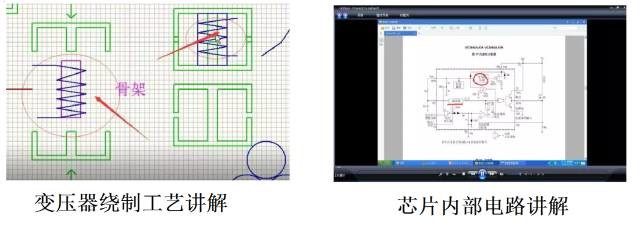

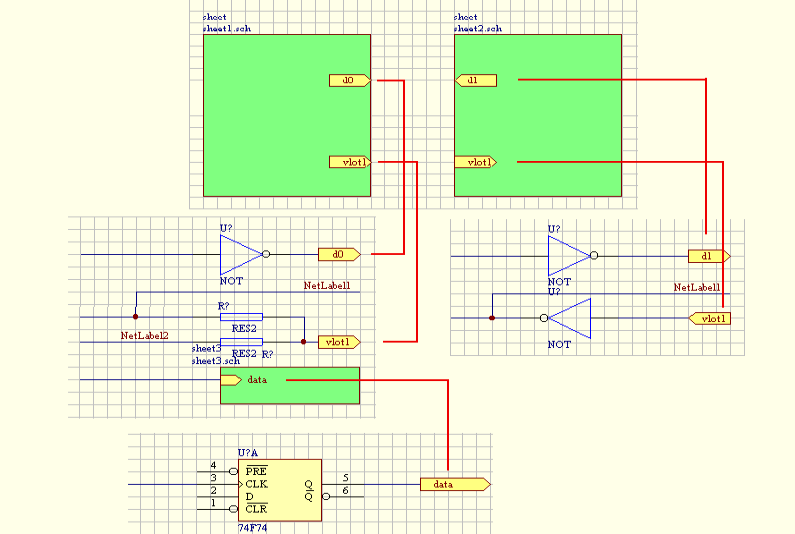

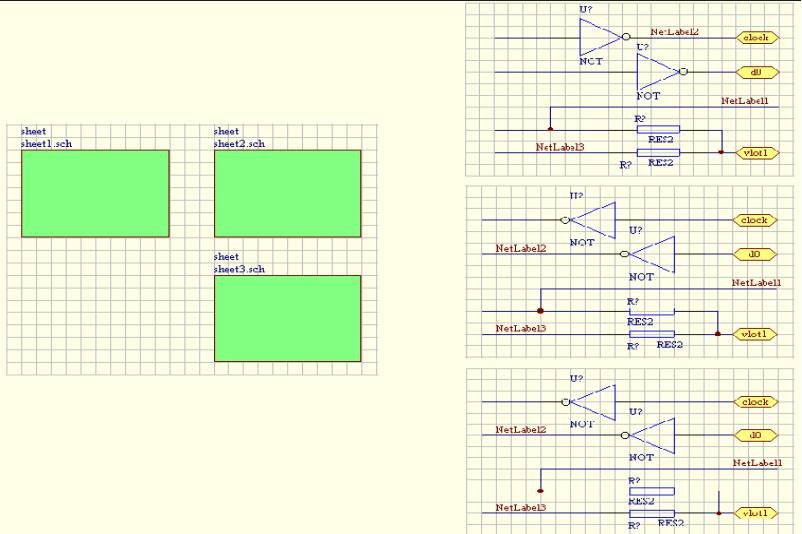

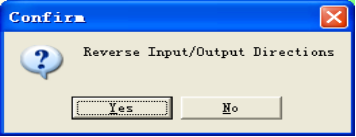

Protel99se层次原理图绘制 层次原理图概念： 把一个完整的电路系统视为一个设计项目，以.PRJ作为文件的扩展名。各功能模块用方块电路表示，每一模块电路有唯一的模块名和文件名与之对应。  层次原理图中涉及的符号说明： 方块电路：代表本图下一层子图，相当于封装于子图中的所有电路。 方块电路端口：是方块电路所代表的下层子图与其他电路连接的端口。通常情况下，方块电路端口与和他同名的下层子图的I/O端口相连。 I/O端口和网络标号：它们不是层次电路所特有的 层次原理图的设计方法： 自顶向下和自底向上 第一步：建立总图 1.绘制方块电路符号。执行命令Place/sheet symbol，如要放置多个方块电路符号，可在确定好第一个后直接双击左键快速放置。 2.更改方块电路属性。双击方块电路符号。方块电路属性对话框 3、放置方块电路端口。执行place/add sheet entry。 4、设置方块电路端口属性。双击相应端口形状。  第二步、建立层次原理图子图。执行design/creae sheet from ymbol命令。 将十字光标移动到方块电路上单击后出现以下对话框。  选择NO按钮后，会自动产生一个名为*.SCH的原理图文件（与在设置方块电路属性时所起的方块电路文件名一致）这个新文件已经布好了与方块电路相对应的I/O端口，这些端口与相应方块电路端口具有相同的名称和输入/输出方向。 第三步、继续添加元件、连线等，重复以上操作即可。 自底向上的设计方法 第一步、先绘制好两张层次原理图子图。把需要与其他模块相连的端口用I/O端口的形式画出。 第二步、在相同设计数据库里建立一个新的原理图文件，并使这个文件处于打开状态。 第三步、执行命令 design/creat symol from sheet 在弹出的对话框 中选择要建立方块电路对应的子图。 第四步、确定后的对话框和前一方法一样选择NO即可。 层次原理图切换 从总图切换到方块电路对应的子图。 从子图切换的总图。执行命令按钮后把光标对准某个I/O端口后单击即可. 第一种模式 通过全局端口实现多张电路图之间的连接.  第二种模式 通过全局端口和全局网络标号连接  第三种模式 简单层次模式结构,支持多层结构设计.  第四种模式 复杂层次结构.一张原理图中可以存在同名的多个方块电路图.  第五种模式 电路图式元件构成的层次的结构  基于实际项目，原创反激开关电源视频教程 为了给想学习电源技术而找不到途径的新人和想更进一步巩固电源技术的在职电源工程师一个学习平台，此次知名资深电源工程师张飞应邀请，花了整整6个月的时间做了一个反激开关电源实际项目，把整个项目的过程以视频的方式记录了下来；一边做项目一边讲解，同时将其录制。 视频内容截屏神秘曝光     PCB版、电源实物曝光    |
