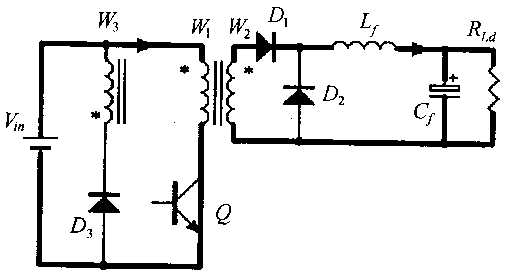

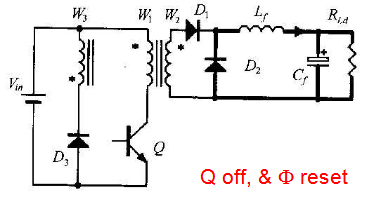

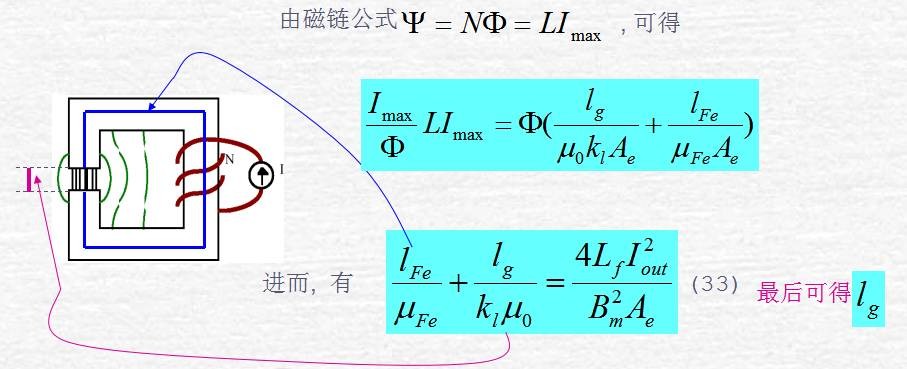

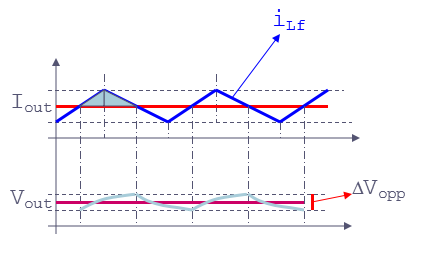

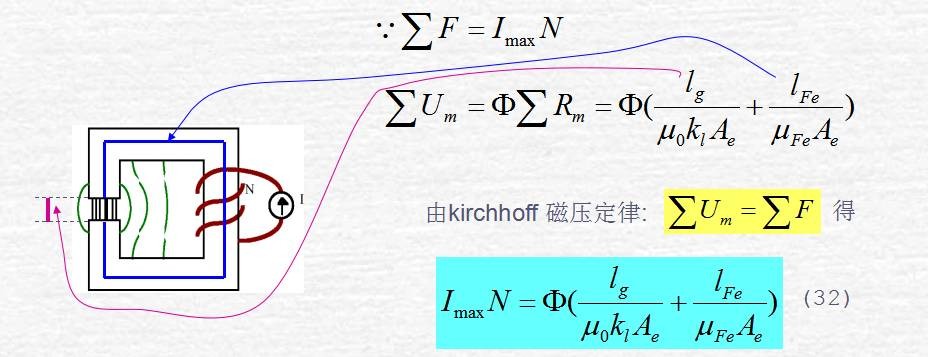

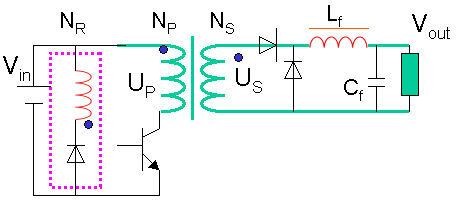

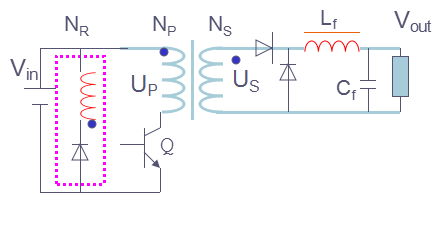

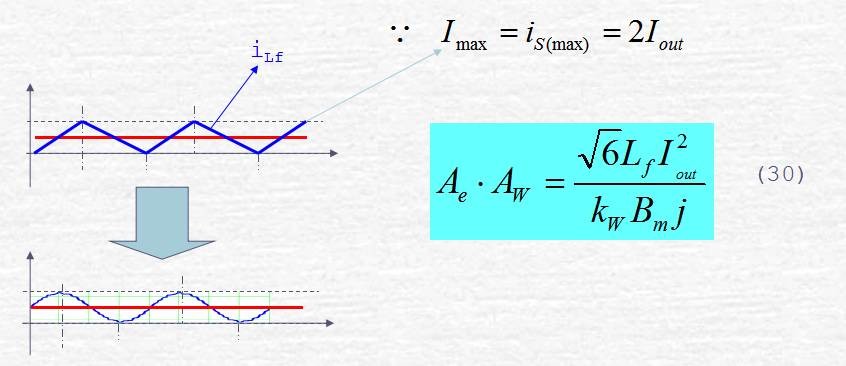

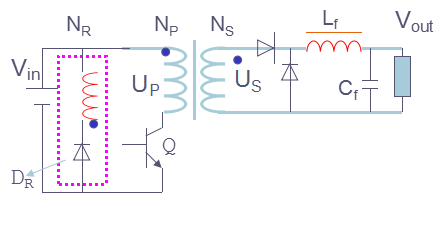

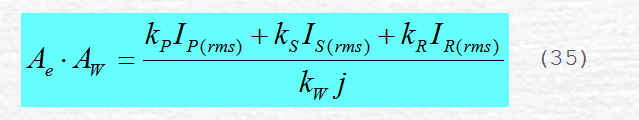

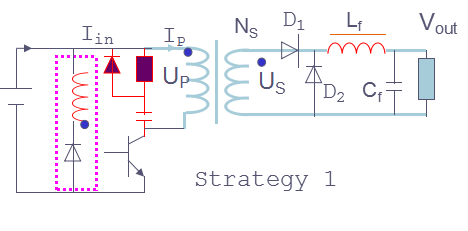

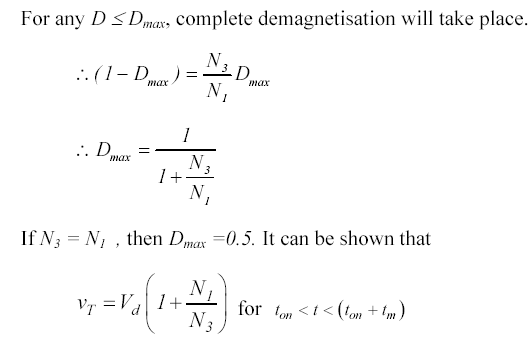

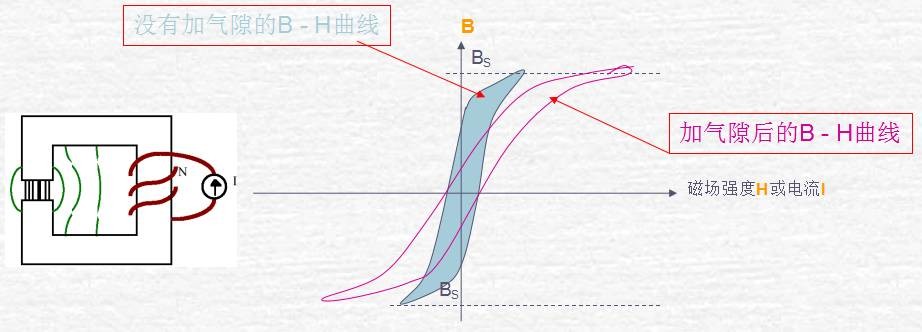

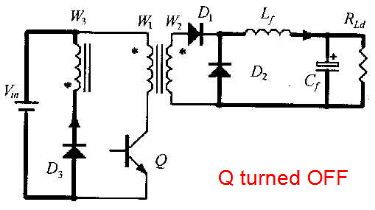

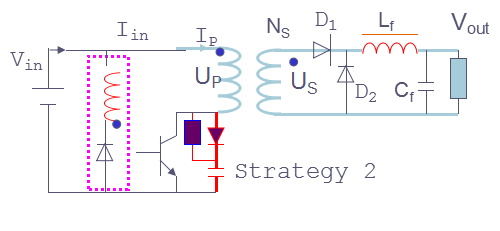

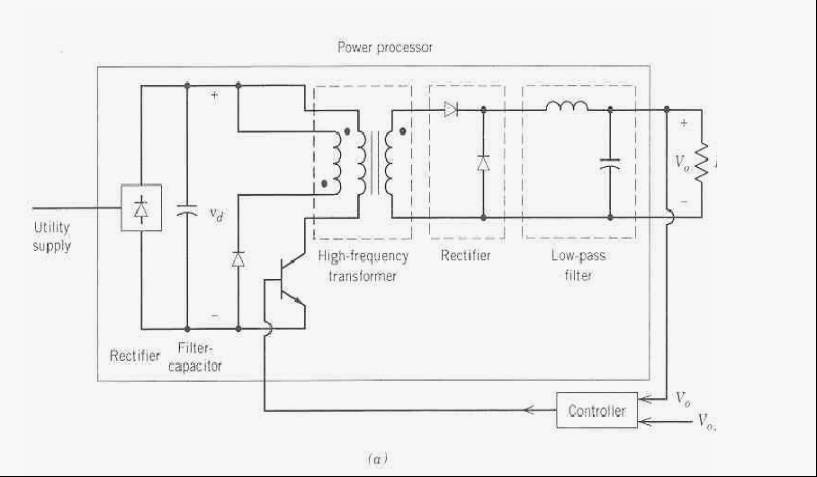

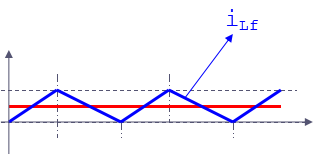

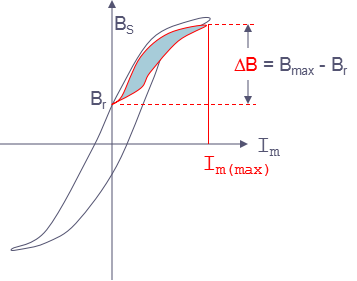

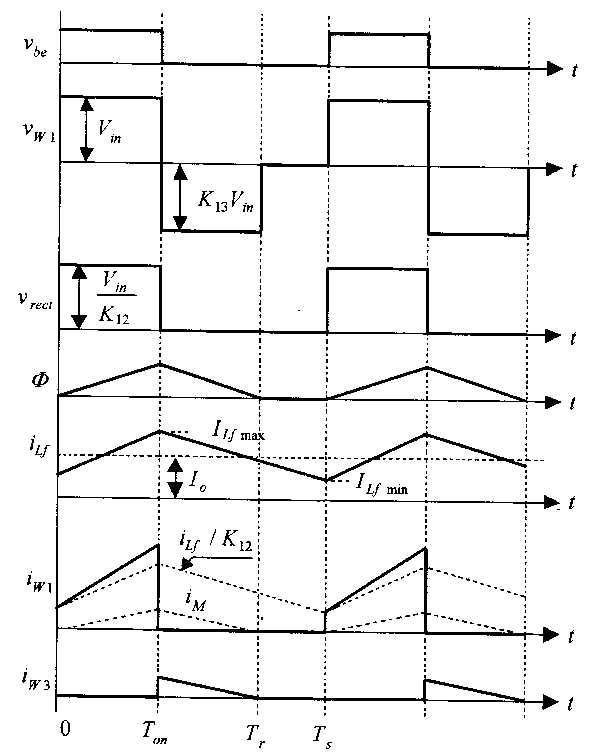

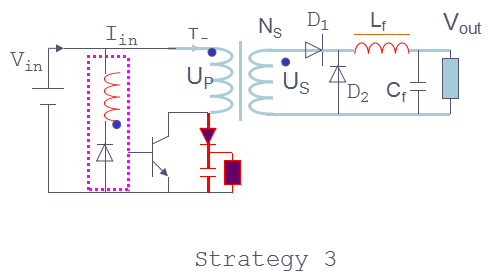

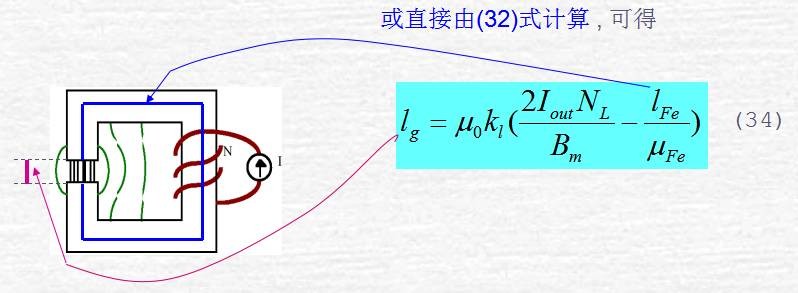

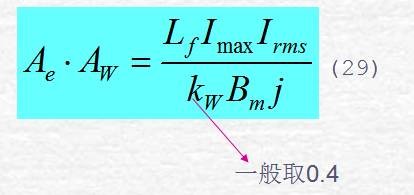

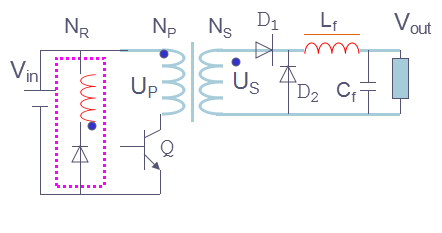

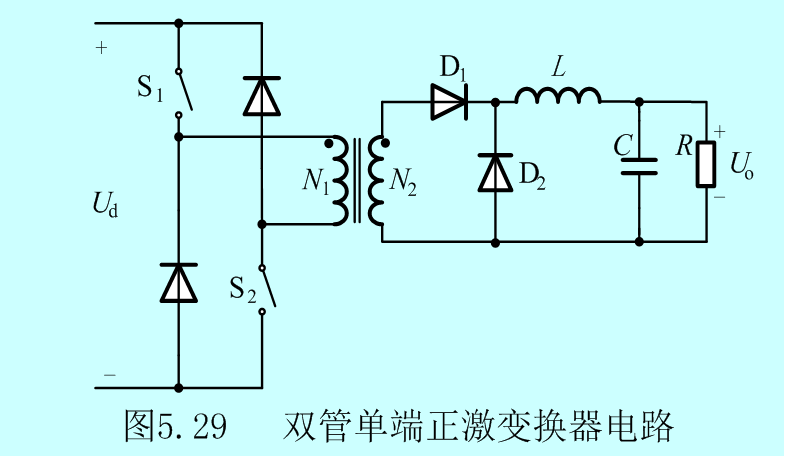

一, 基本电路 Forward converter 是在Buck converter 中插入一个transformer 得到的. 特点: 1.电路比较简单,铜耗较低; 2.输出电压电流纹波较小; 3.变压器磁芯单边磁化; 4.开关管峰值电流较低; 5.变压器是个纯粹的变压器; 6.变压器铁芯不必加气隙; 但在有的铁芯中为了减少Br,需加很小的气隙. ![]() 去磁能量在磁场中而不是在去磁线圈的电流里 关断时的电流与关断时去磁回路的电流不等,因为能量相等而匝数不一样 ![]() 二, 基本工作原理 ![]() ![]() ![]() [0, Ton] ![]() ![]() [Ton, Tr] ![]() ![]() ![]() [Tr, Ts] ![]() ![]() 三. 输入端电流电压关系 ![]() ![]() ![]() 四. 输出端电流电压关系 ![]() ![]() ![]() 五. 磁通复位的关系 ![]() ![]() ![]() ![]() ![]() ![]() 最大占空比限制 ![]() 六,原副边电流的关系 ![]() ![]() ![]() ![]() ![]() ![]() 1.开关器件Q ![]() ![]() 2.整流二极管D1, D2, DR ![]() ![]() ![]() 3.滤波电容Cf ![]() ![]() ![]() ![]() 4. 滤波电感Lf的设计 A, Lf电感量的确定 电感量大,对平滑输出电流电压有好处,同时减小了变压器的铜耗;但电感器体积和重量增加,且Q, 和D1的开通损耗, D2的反向恢复损耗增大. 电感量小, 输出电流电压的纹波增加,变压器的铜耗增加些;但电感器体积和重量减小,且Q, 和D1的开通损耗, D2的反向恢复损耗也降低了. 为此,一般取电感量Lf为额定电流临界连续的电感量Lfmin的1.3倍. ![]() ![]() ![]() B.选定磁芯材料和型式----△B,Bm 根据工作频率,磁化形式,传输功率,线圈绕组的绕制等要求,以及磁芯的磁化曲线,供货情况等来确定磁芯材料. C.确定磁芯型材的大小---Ae,AW,lm 由电流密度参数法,有 ![]() ![]() D. 根据电流大小和选定磁芯确定电感线圈匝数NL ![]() ![]() E. 根据电流大小确定气隙长度lg ![]() ![]() ![]() 5. 变压器的设计 A.选定磁芯材料和型式---△B 根据工作频率,磁化形式,传输功率,线圈绕组的绕制等要求,以及磁芯的磁化曲线,供货情况等来确定磁芯材料. B.确定磁芯型材的大小---Ae,Aw,lm 由电流密度参数法,有 ![]() ![]() ![]() 根据(39),确定磁芯的大小. 于是得到Ae,Aw,lm C.确定原副边绕组和去磁绕组匝数---NP,NS,和NR ![]() D.确定原副边线圈导线截面---AP,AS ![]() E.关于变压器磁芯气隙问题 ![]() 1)加气隙后,能减小Br,对增加?B有好处.但减小了激磁电感LP,也即增大了激磁电流; 2)变压器铁芯不必加气隙; 当铁芯的磁滞回线Br较大时,才考虑加很小的气隙. 八. 关于缓冲电路 ![]() ![]() ![]() 控制框图 ![]() 双管单端正激式变换器 ![]() |
