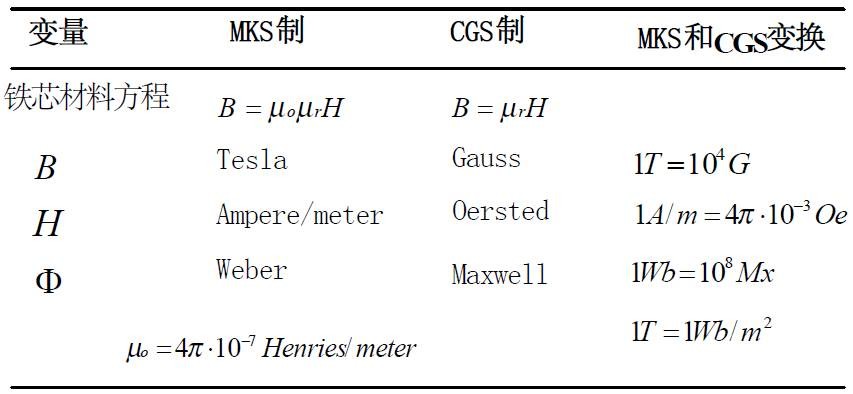

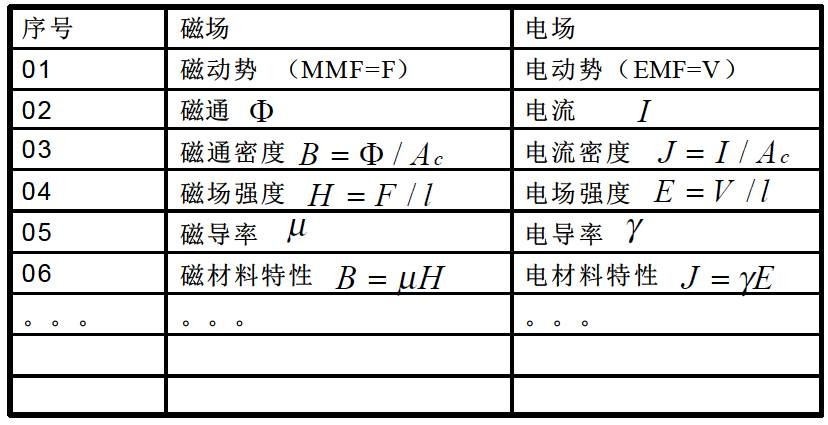

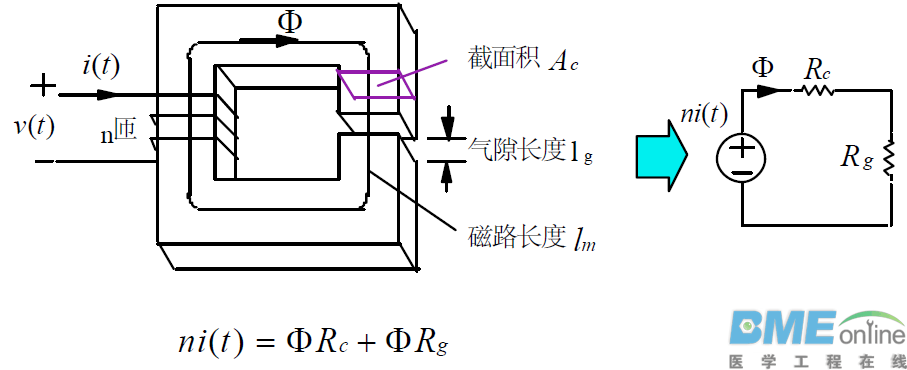

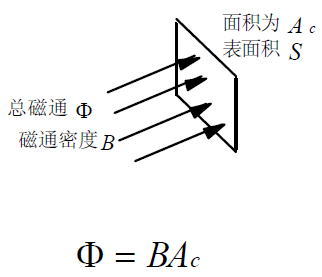

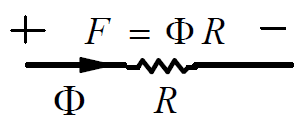

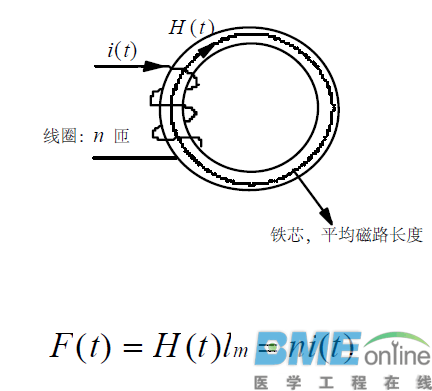

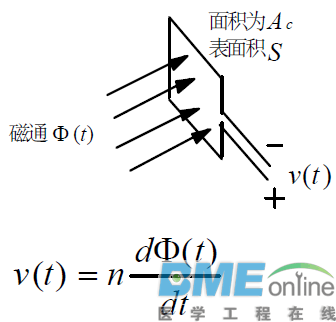

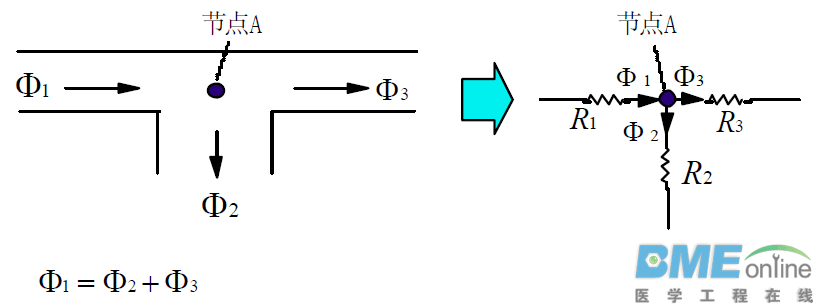

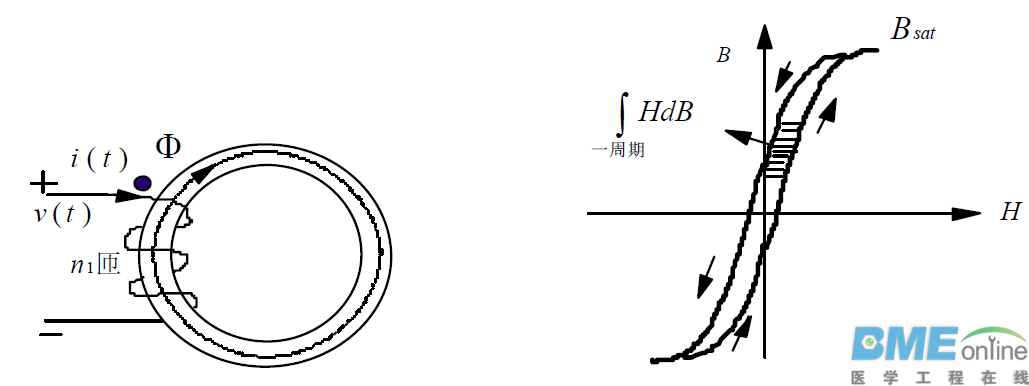

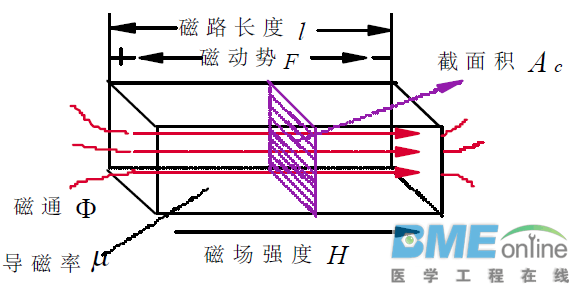

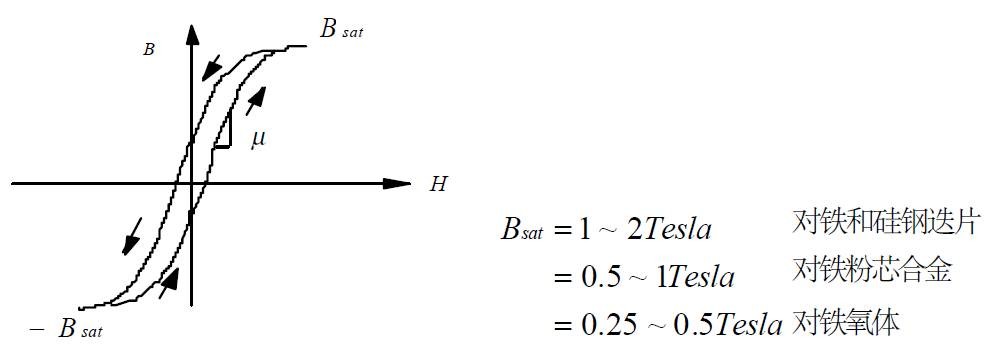

磁学基本定律 （1）：均匀恒定磁场中，与磁场同方向的两点之间的磁动势为：  F = Hl 其中，H ：为磁场强度； l ：为两点间的距离。 （2）：均匀恒定磁场中，垂直穿过某一面积的总磁通为：  其中，B ：为磁通强度； Ac：包围所穿过磁通的面积。 （3）：铁芯中的磁通密度与磁场强度之间的关系： B = μH 其中，μ = μrμo：为铁芯材料的导磁率， μo 为真空的导磁率， μr 为铁芯材料的相对导磁率， μo = 4Π ×10-7 H /m，μr= 103 ~ 106 （4）：法拉第电磁感应定律：  变化的磁通会在线圈中感应电压，大小满足上述公式，其中n 为线圈的匝数，方向由棱次定律判断。 （5）：棱次定律： 由磁通感应的电压，企图产生一个电流，此电流产生的磁通将使穿过线圈的总磁通减小。具体是伸出左手，用拇指对准磁通的方向，则四指所指的方向即为感应电流的方向。 （6）：安培定律：  铁芯内的磁场是由外加线圈中的电流所产生的，其大小满足上述公式。 磁学与电学的相似性 磁学与电学的相似性总结成下表： 磁学的基本单位 磁学的基本单位总结成下表： 磁芯材料的BH 曲线  典型磁芯材料的 BH 曲线为： 磁路的基本元件磁阻  （1）：物理结构：  （2）：数学关系：F = ΦR 或磁路欧姆定律：Φ=F/R 其中：R=l/μAc为上述磁路的磁阻。 （3）：磁路模型：  磁路的 KCL 定律： 进入节点的磁通和离开节点的磁通相等。 磁路的KVL定律  磁路的 KVL 定律： 封闭磁路的磁动势之和为零 复杂磁路的分析步骤  第一步：将实际的磁路画成等效的集中磁路； 第二步：计算各磁路元件的磁阻； 第三步：用磁路 KCL，KVL 定律计算磁通，磁密和磁场强度； 第四步：计算其它的变量。 铁芯的磁滞损耗(1): 铁芯结构：  (2): 铁芯的磁滞损耗： 当磁芯材料一定时： -- 铁芯的磁滞损耗与铁芯的体积成正比； -- 铁芯的磁滞损耗与激励的频率成正比； -- 在不同拓扑中，B-H 面积不同，由上式可知：一周期中，因激磁，去磁包围的面积愈大，则磁滞损耗也愈大，故各拓扑（如双正激和半桥）都有最佳工作频率。 铁芯的涡流损耗 最新评论 |
