近两年内，很多电源厂家或者电源工程师都在为了更新六级能效而忙碌，新规要求倒逼产品升级换代，是好事，也是挑战。 六级能效的标准是什么呢？到底怎么样做？

关于六级能效，两个要求：

一，待机功耗二，平均效率        针对这两点，光选用哪家公司的新芯片是不够的，还有电源电路中很多细节设计也是非常重要的，下面咱们一起来分析分析。         首先，了解标准必不可少：

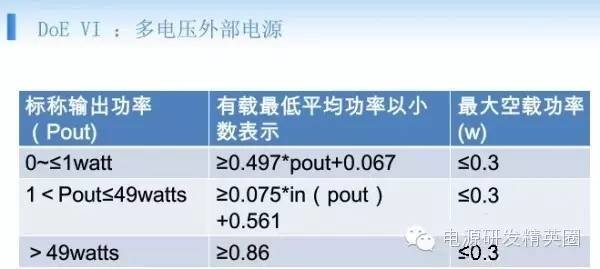

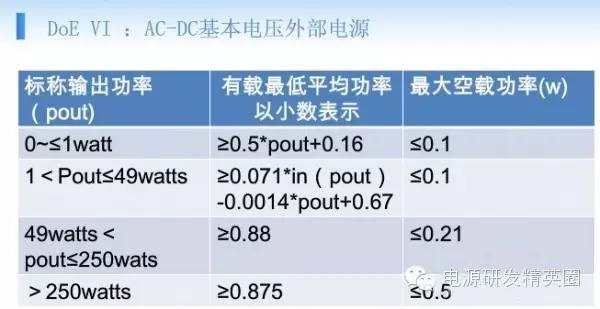

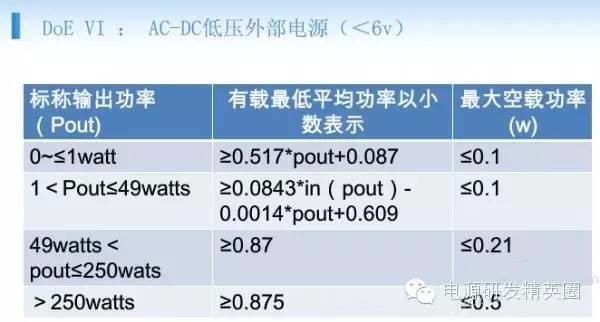

美国能效要求

    IEC60950要求1S内电压下降到37%

    IEC60065要求2S内电压下降到35V以下

    X电容放电时间常数RC需小于1，

  设X电容为0.33uF,Rx*Cx<1,那么Rx<3MΩ，由于电容量存在20%误差，那么此电阻选值留足裕量，那应在Rx*0.7内，约2MΩ。

    电阻损耗，

    PR=U2/R，设ACmax=264V

    PR=2642/2M

    PR=34.8mW

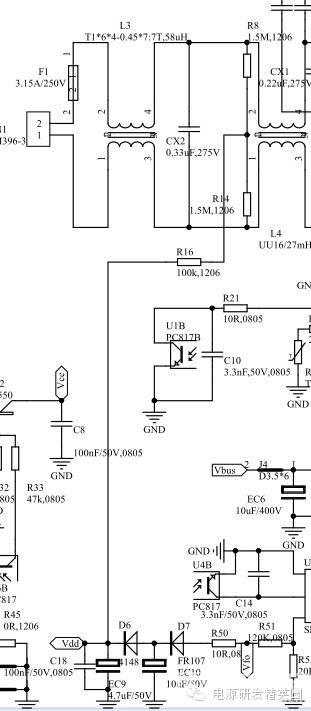

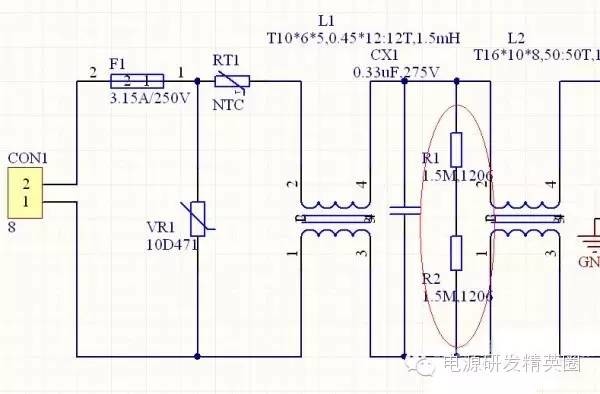

    CoC要求49W以下75mW待机或DoE要求49W以下100mW待机，不管那个标准，这部份的损耗都显得巨大。需要符合安规要求，放电必须快，但损耗又大那该如何入手呢。像下面这种接法肯定是行不通的。怎么办?下面分享一下技巧

不放放电电阻又过不了安规，可以选择使用更小的X电容，但X电容不放有时EMI不好整，得进一步想办法让这个R更灵活一点，如下：

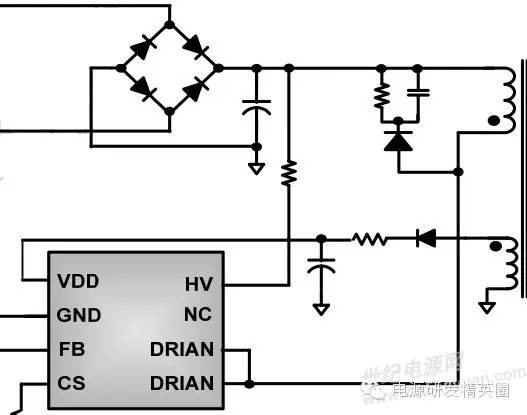

技巧一、在断电后，利用IC的HV脚对Cx进行放电。

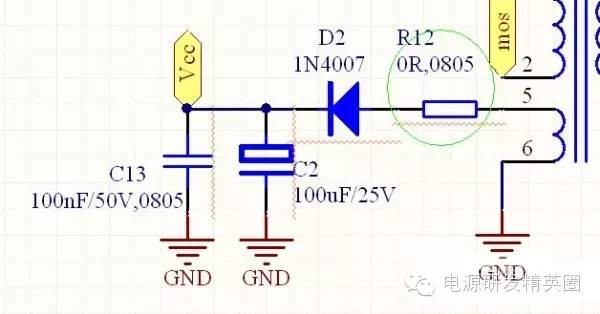

Vcc供电电路1）、尽量选用芯片供电电压和电流小的芯片。

2）、 尽量小的Vcc限流电阻，减小损耗。

3）、变压器设计时在保证芯片能正常工作的情况下匝数尽量少不但能降低待机功耗还能提升工作时整机效率，最后实际测试后尽量优化。

环路采样电阻

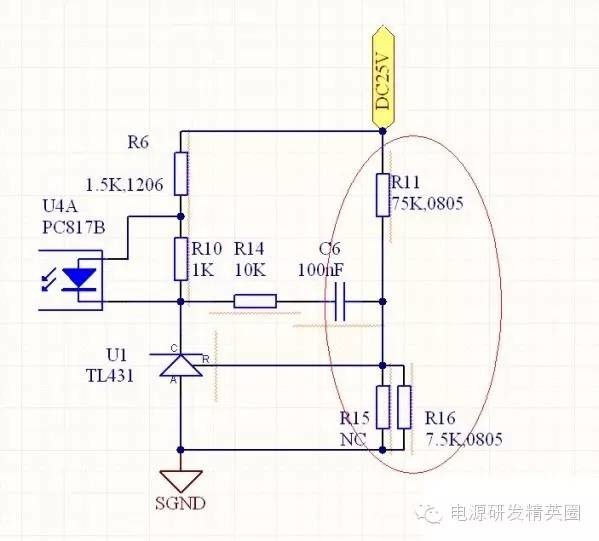

较小的电压标测环流，如图流经R11、R16的静态电流。图中两电阻75K+7.5K，回路静态电流约U/R=0.3mA, I^{2R约7.5mW。如设为47K+4.7K，则U/R=0.49mA, I2R约12.5mW。所以在环路允许的情况下，建议选取较大值。}

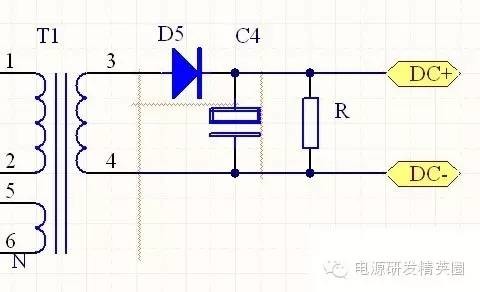

假负载 一般为了稳定环路在输出预加一定的假负载，在目前6级能效来说，几乎不能接受，假设一个5V1A的电源预加1KR电阻假负载，实际消耗P=U^{2/R，实际上消耗25mW的功耗，已占COC待机要求的1/3。 所以要稳定，设整合适的环路才是正道。}

待机功耗设计攻略小结

 1，Vcc启动回路

对于传统芯片由于启动电流比较大，可选用启动电流尽量小的芯片，最好选用有启动后关断启动电阻通路的芯片。

2，X电容放电回路

安规标准里要求关断输入电源在很短时间内输入端口的电压要降到百分之三十多，所以这个要利用一定的技巧来放电：

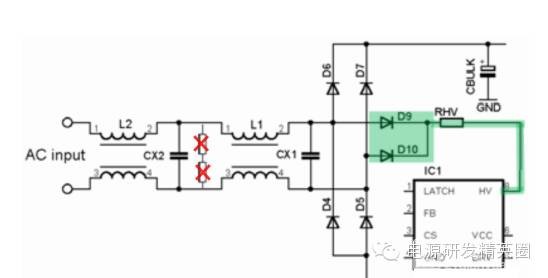

利用芯片的高压启动脚放电

利用启动电阻放电

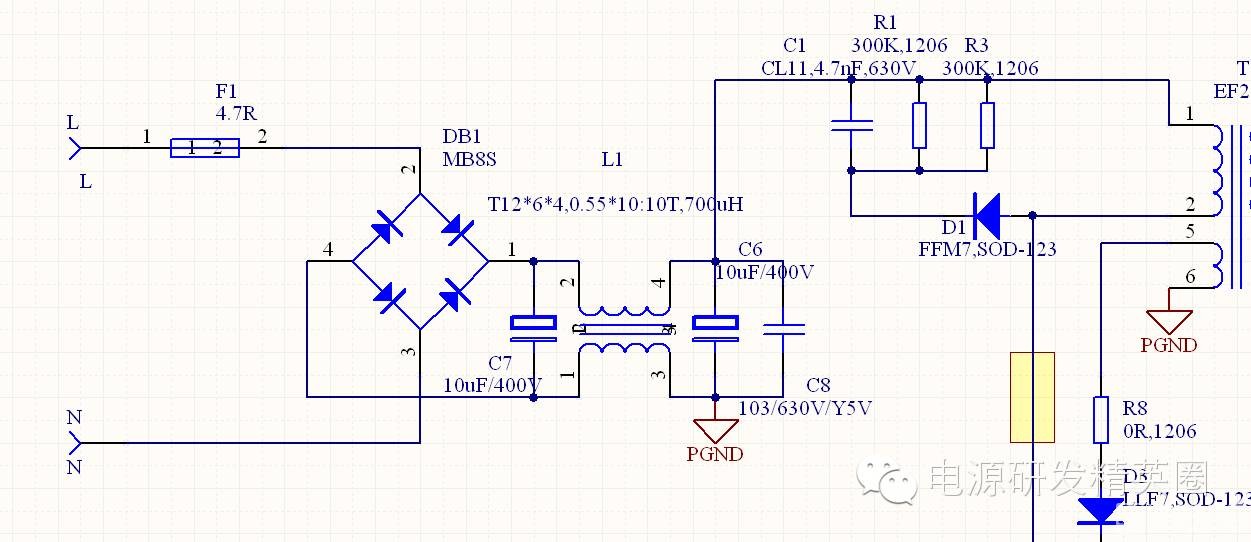

把X电容放到整流桥之后

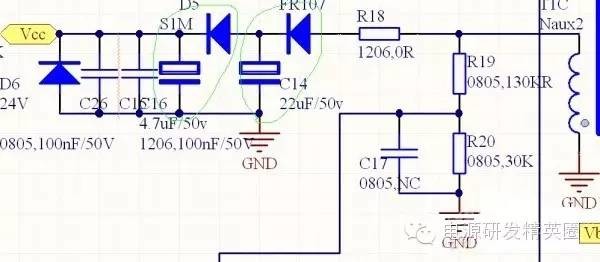

3，IC Vcc供电回路

1）、尽量选用芯片供电电压和电流小的芯片。

2）、 尽量小的Vcc限流电阻，减小损耗。

3）、变压器设计时在保证芯片能正常工作的情况下匝数尽量少不但能降低待机功耗还能提升工作时整机效率，最后实际测试后尽量优化。

4，电压（电流）检测环路

选择环路检查电阻的时候，在环路稳定的前提下尽量用大的电阻来降低损耗。一定要确保环路稳定哦。

5，假负载

环路稳定的前提下尽量选大阻值的电阻

6，选取间歇式振荡的芯片，在电源待机时效果非常的明显。

7、线路中所有元件均存在消耗，所以，对各部份电路具体核算功耗，再尽可能把功耗降到最低。

涉及效率，几乎包含了电源的整个系统设计，从整流到变压器转换，再到整流DC输出所有有电流过的地方都涉及损耗，包括EMI的抑制。要提升效率就是提升整个系统设计的合理性和平衡。不再大范围讲解，主要讲述一些重点和我们容易忽略的一些细节。

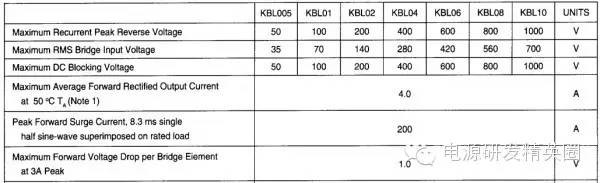

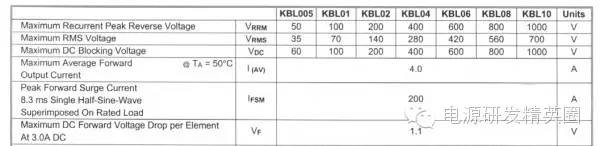

桥堆桥堆的在电源工作时损耗是比较大的地方，桥堆二极管的压降（Vf值）有很大差异选取时要注意。看看下面两个表，压降差了0.1V               Pdiode=Vf*Iavg input curretn 常被忽略的参数，其实一直在侵食我们的效率。输出整流二极管

        输出整流D5选用更低Vf的二极管，CCM下需要更快的Trr，如肖特基。        Vf直接影响损耗及发热        较低的Vf会有小的Pd=Vf*Iout        如下，同品牌在同等条件下参数对比：        MBRB20100CT   Vf：0.95V        MBR20H100CT   Vf：0.88V        损耗差Pd=（0.95-0.88）*Iout        当然实际使用电流下的Vf并不一定为上面标称值，但两者的差别对比，在设计效率上应尽量用更低Vf整流二极管。

变压器对变压器的几点要求：1，尽量低的漏感，可降低损耗,设漏感为LkpPlk=(1/2*Lkp*Ipk^2)*F在确定的F情况下，较低的Ipk和Lkp可得到较低的漏感损耗改善方法：增加耦合面，用三明治或五明治绕线副边较粗的线从Bobbin两端出线，不要横跨线包到Pin脚，减少后面绕组的间隙，降低漏感。2，铜损、铁损平衡两方损耗，监测两方面的温升，调整线匝及气隙，使温升平均尽量绕满绕线窗，最大利用变压器功率密度.。

然后变压器的磁芯方面要注意，选取横截面积比较大的磁芯可以减少绕组的圈数，这对于降低铜损是很有意义的。

合理的EMI
