对于反激电路多数情况下是希望漏感越小越好，偶然发现一个电路可以将漏感的能量传递到次级同时还保持着反激电路简单、低成本的特性，并且通过略微调整可以得到几种不同的应用。对于软开关类的电路漏感又是有益的，一般漏感都是由工艺决定的，是否可以将漏感设计出来而非生产出来？如果能实现“零”漏感的变压器这个想法估计就可以实现。

这个电路的想法是源自于下面两种电路，

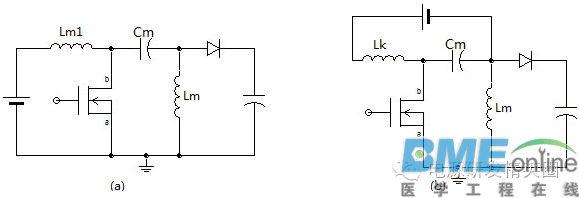

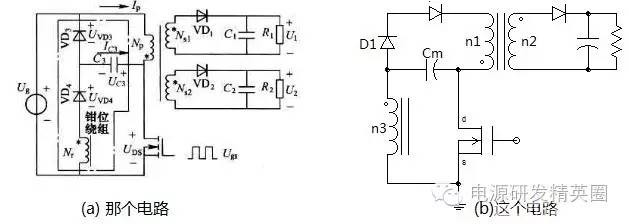

                     图1 无损吸收和一种电路

图1中(a)是无损吸收电路是将漏感的能量返回到输入端，这种电路如果参数不合适的话会有较大的无功损耗可能不适用于宽范围的场合。(b)电路是一个网友剖析的一个电路输出功率有1000多瓦，这个电路的缺点是输出功率全部需通过电容Cm来传递类似于Cuk、Speic类电路。综合电路(a)和(b)的特点就有了一个可以解决漏感问题的简单而又低成本的反激电路。

图1中(a)的后半部分加(b)的前半部分就构成了这种电路见下图

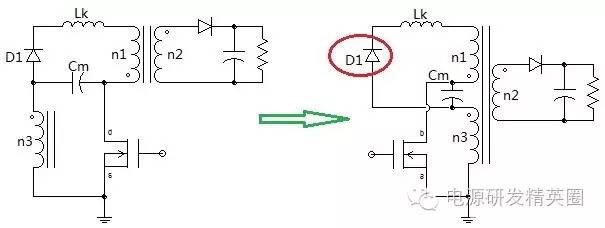

                              图2 解决漏感问题的反激电路及等效电路

图2中的两个电路是一样的只是形式不同，如果去掉电容Cm电路的左侧就如同一个带去磁绕组的正激变压器初级侧，同样这里的线圈n1、n3也要采用双线并绕，如果两线圈耦合的好二极管D1是可以省掉的，如果耦合的不好就会产生图1中(a)的效果会有一部分无功损耗。

这个貌不惊人的电路其仿真结果却相当的理想，通过改变漏感Lk和电容Cm的参数还能得到几种不同的应用。限于水平也可能分析的不对，希望各位行家也能一起探讨下。

仿一个12V输出60W的反激电源，参数如下图

                 图3 12V60W反激电路参数

假设初级线圈耦合的比较好可以去掉原D1二极管，因漏感和电容会发生震荡所以把D1串入到输入端只为方便观察波形。在有的应用中反而要加大这个LC震荡，比如QR模式的软开关。

输入为低压113V时的波形如下：

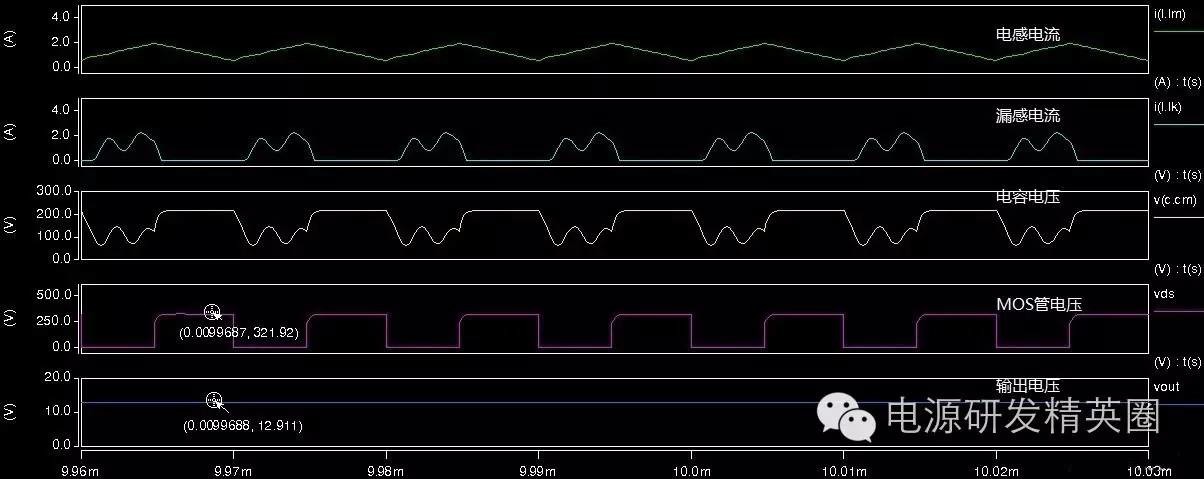

图3-1 漏感电流断续的反激波形

在上图中漏感电流是断续的，电容Cm的最大电压200V左右，MOS管的Vds电压321V左右。

这个应用中电容Cm只是用来吸收漏感能量并在下个开关周期将漏感能量传递到次级，适当的增加Cm的容量会得到更好的效果。

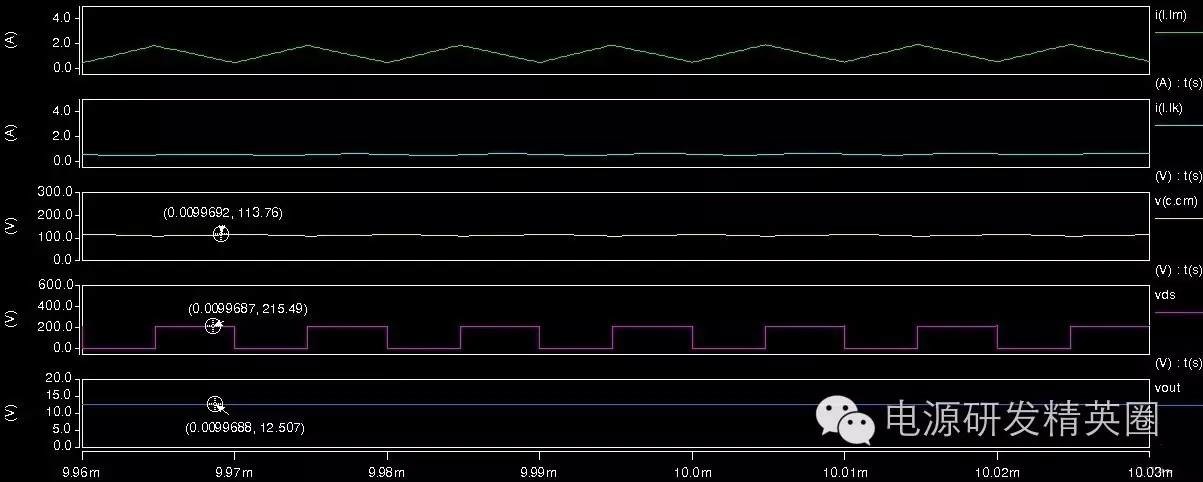

  图3-2 漏感电流连续的反激波形

当电容Cm增大后对漏感的吸收也变强了，此时漏感可以设计的大一些，上图3-2中可以看到漏感的电流已经为连续模式了（可去掉二极管D1），漏感电流亦既输入电流，输入电流连续可以提升电源的性能如果用于功率因数校正可以实现连续模式的反激PFC功能。图中电容Cm的电压钳位在输入电压（113V）左右，MOS管的Vds电压215V左右为输入电压+反射电压（100V左右）之和，由此可推断在高压输入300V时MOS管的Vds电压为300+100=400V左右，MOS管可以选用低电压型号的，电容Cm容量大了成本也会高这个可能需要权衡一下。

先就自己的理解去分析下这个电路的原理，首先分析图3输入串二极管的电路。

                            图4-1-1 开关导通时的工作模式及等效电路

图4-1-1中的(b)是开关导通时的等效电路，工作模式分两个阶段：

开关导通初期阶段，电容Cm上的电压高于输入电压所以先由Cm驱动电感Lm，当Cm的电压≤输入电压时这一阶段结束，电容Cm上只存储漏感的能量所以这一阶段时间很短。

开关导通后期阶段，漏感Lk和电感Lm串联由输入电压驱动同时电容Cm和电感Lm会发生轻微震荡（某些情况是靠这个震荡把漏感能量传递到次级）。

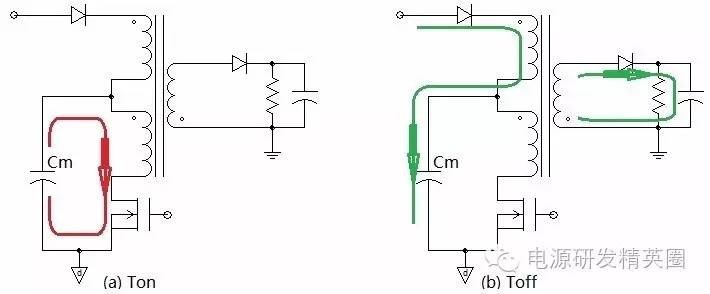

                             图4-1-2 开关截止时的工作模式及等效电路

见图4-1-2中的(b)等效电路，在开关关断期间输入和输出可视为两个独立的电路，输入侧漏感Lk的能量被电容Cm吸收，输出侧电感Lm对负载释放能量。

由上面两个过程分析可知，在开关Toff期间电容Cm只存储漏感的能量，在开关Ton期间电容Cm只释放所存储的漏感能量并将其传递到输出侧，除此之外同普通的反激没什么区别。一般设计反激电路时会为漏感预设160V左右的余量，当用这个电路后这个160V可以忽略了（根据Cm的大小范围在0-160V之间）可用低耐压的MOS管同时漏感能量传递到次级整体效率会提升不少。

其次反激变压器在连续模式下其输出二极管有反向恢复问题，见下图

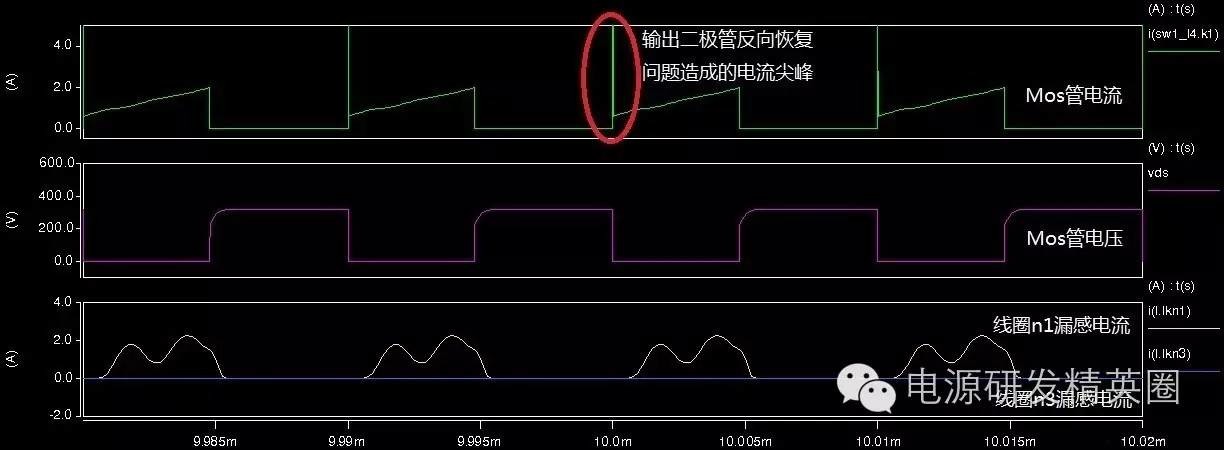

  图4-2-1 连续模式下输出二极管反向恢复问题

反向恢复问题可等效的看作是在MOS管旁并联了一个大电容造成开启瞬间出现一个电流尖峰，根据反激开关电源的工作机理增大漏感可以抑制这个电流尖峰，见图4-2-2

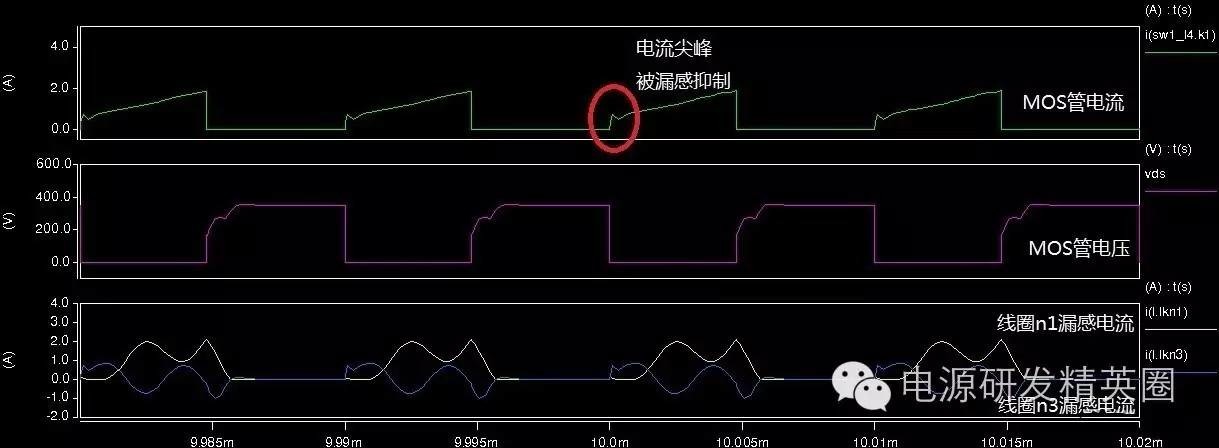

               图4-2-2 漏感可抑制输出二极管反向恢复造成的电流尖峰

在以往情况下增加漏感意味着损耗增大效率降低，漏感小又有反向恢复问题效率也会降低只能折中选取一个漏感。当采用这种新拓扑的话问题就容易解决了，可以增大漏感又不影响效率。

在前面图2中初级线圈n1、n3是采用双线并绕，在这个应用中不采用并绕的方式或者是额外引入漏感使n1、n3线圈都寄生有漏感，电路如下

                    图4-2-3 解决输出二极管反向恢复问题的电路

仿真结果如下：

                                      图4-2-4 解决输出二极管恢复问题的仿真

从图4-2-4中可以看出增加的漏感Lkn3很好的抑制了电流尖峰，不过漏感Lkn3上的能量只能传递回电源形成无功功率，好在这部分能量不大无功损耗也就更小了。

有一篇叫做“反激变换器绕组钳位电路的设计与分析”的文章与这里的电路非常的相似

那个电路所具有的优点也是这个电路的优点，从而验证了之前的理论和仿真结果。不过这里的电路有着更优异的特点，见下面两个电路对比图

                                图 4-2-5 那个电路与这个电路的对比

两个电路的区别就在于二极管的接法略有不同，图(b)这个电路能达到更高的效率而且可以实现软开关。

可能有人还没注意到这个电路区别于其它电路最优异的特点，这个特点在前面也提到过见下图：

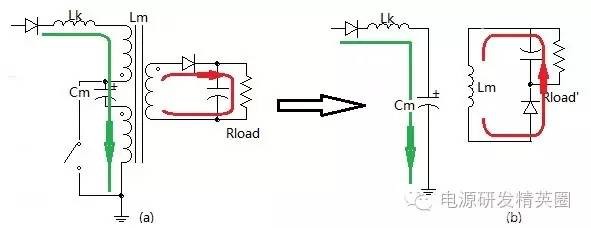

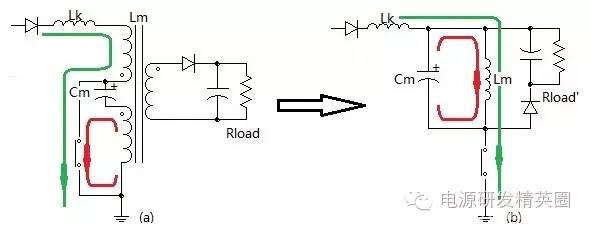

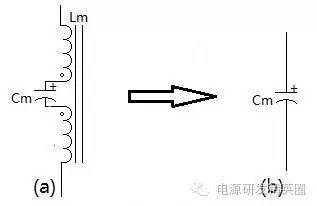

                   图4-2-6 不吸收主电感能量的一种结构

假设初级两线圈耦合的好，当开关关闭时上图中的(a)就等效于图(b)其结果为主电感被免疫掉了，换言之电容Cm只吸收漏感能量不吸收主电感能量。而无损吸收电路和文献中的电路多加了个二极管也就没有了这个优异的特点。比如图4-2-5中(a)或者通常的RCD吸收电路，即使电容C上有很高的的电压也会吸收主电感能量只是随着电压的升高吸收的比例变小而已，图4-2-6的这个结构则完全不吸收其效率和性能还是很值得期待的。后面或许会仿一个PFC的应用，在宽范围输入条件下这种优点可能会体现的更明显些。

有人说这个电路跟speic电路很像，经分析发现了这个电路同speic电路之间的渊源。

 图4-2-7 speic电路与新拓扑的对比

图4-2-7中的(a)是speic电路，其输出功率全部由电容Cm传递。将(a)中的输入电源换个位置就得到了(b)，图(b)就是去掉变压器的新拓扑的等效电路。

两个电路一个RCD吸收一个无损吸收，电路及参数如下：

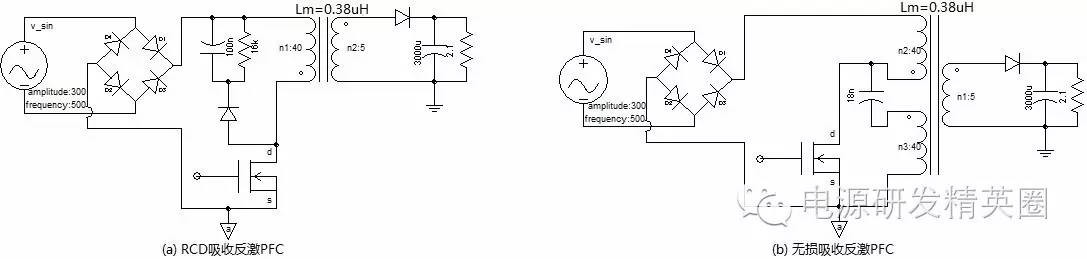

                                   图4-3-1  RCD吸收及无损吸收PFC电路

输入峰值300V输出功率60W左右，图(a)RCD参数为电容100nF，电阻16K欧姆，图(b)无损吸收电容18nF。仿真结果对比如下：

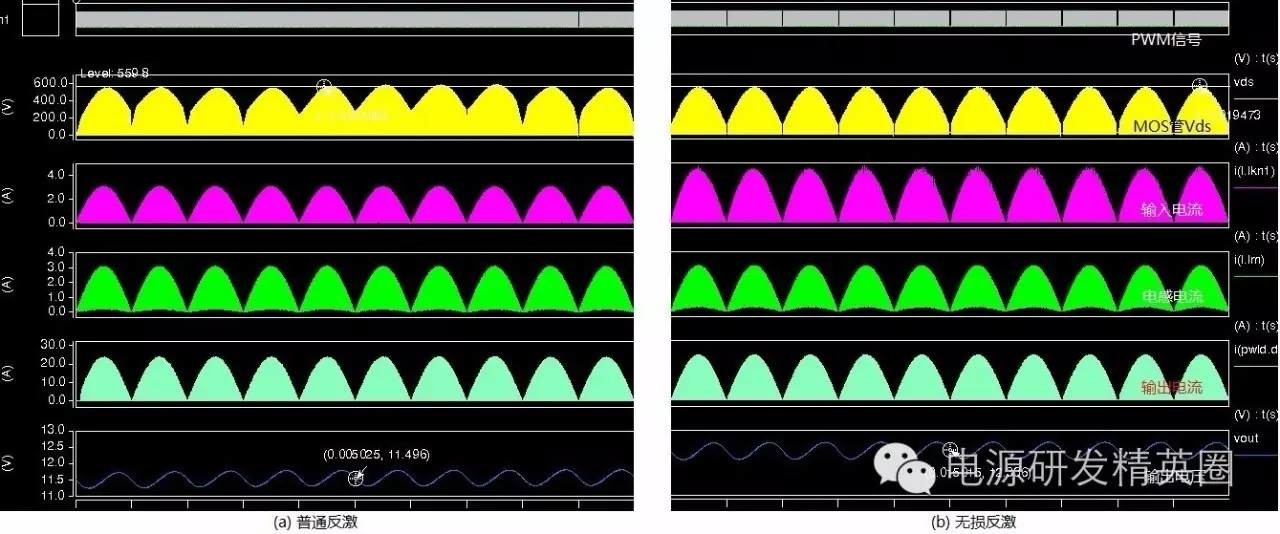

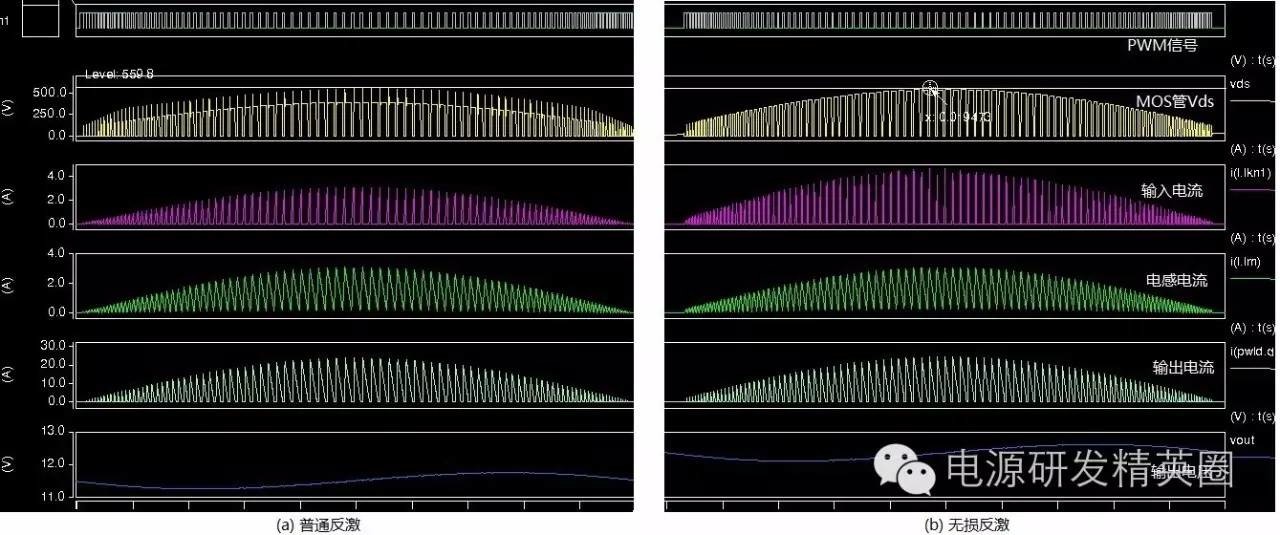

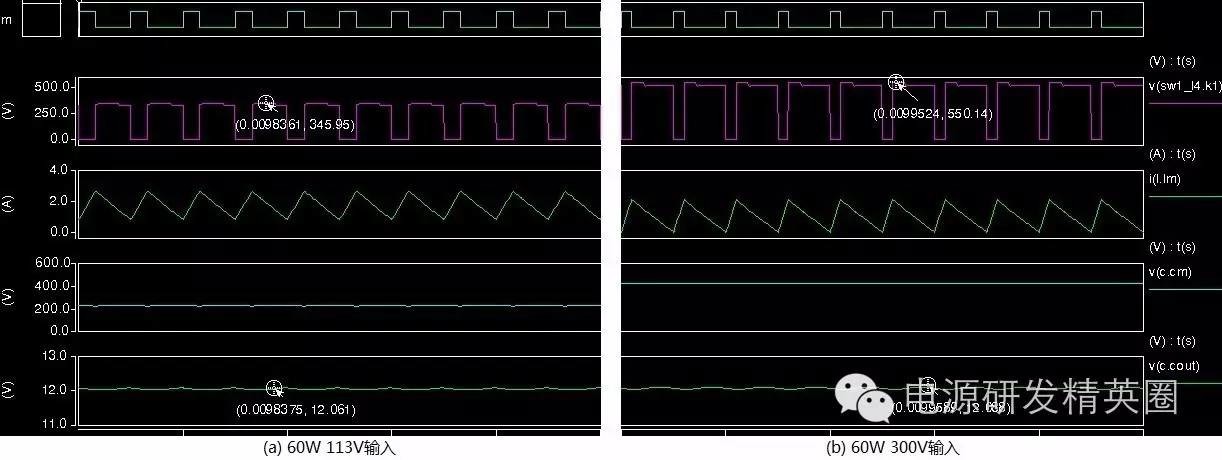

                                    图4-3-2 普通反激PFC与无损吸收PFC波形对比

图4-3-2中两电路的MOS管电压Vds相同，输入电流峰值无损吸收大于普通反激，输入电流平均值相同，输出电流平均值相同，输出电压无损吸收大于普通反激，这说明在相同输入功率的条件下无损吸收PFC电路的效率要高于普通反激。再把波形局部放大对比如下：

                                     图4-3-3 普通反激与无损吸收PFC波形局部放大

上图中(a)普通反激电路Vds有尖峰电压这是漏感造成的，图(b)无损吸收则没有这个电压尖峰，而且只用了18nF的电容。两种电路都采用的是临界模式控制，输入、输出电流都是断续的，输出电压上叠加有工频纹波。

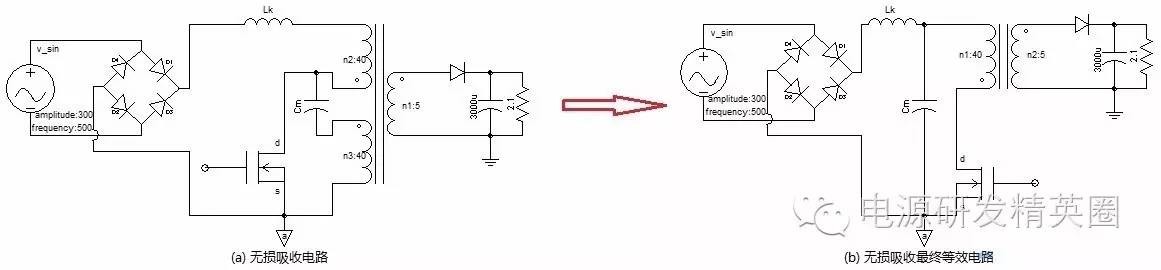

在仿真PFC功能的时候发现这个电路的吸收电容并不能设置的太大否则PFC值做不高，分析发现这个吸收电容Cm的效果跟母线电容一样，进一步分析得到了这个电路的最终等效电路，见下图：

                                          图4-3-4 最终等效电路

从等效电路看漏感等效为滤波电感，电容Cm等效为母线电容，之前的仿真增大漏感后输入电流为连续也能从这个等效电路得到验证。总之经过这个电路的变换漏感可以被利用起来，既能实现输入电流的连续又能提高电路的效率，还有关键一点简单而又低成本。

将电路的的参数稍作修改可以实现连续模式的PFC，见下图仿真

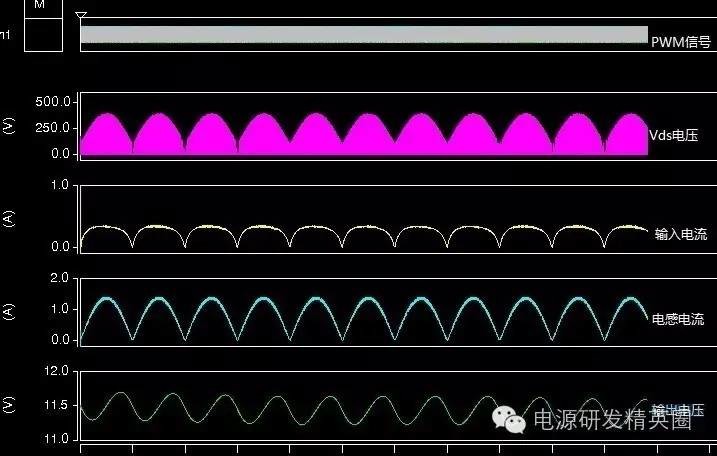

                                   图4-3-5 连续模式PFC波形

根据图4-3-4(b)可知这个电路是可以实现输入连续的，上图中由于参数和控制方式的原因输入电流波形距馒头波还有一定差距。

采用这种电路结构可以将漏感利用起来实现输入电流的连续，那么是否也可以将输出漏感利用起来实现输出电流的连续？

输入输出都连续的反激电路如下图：

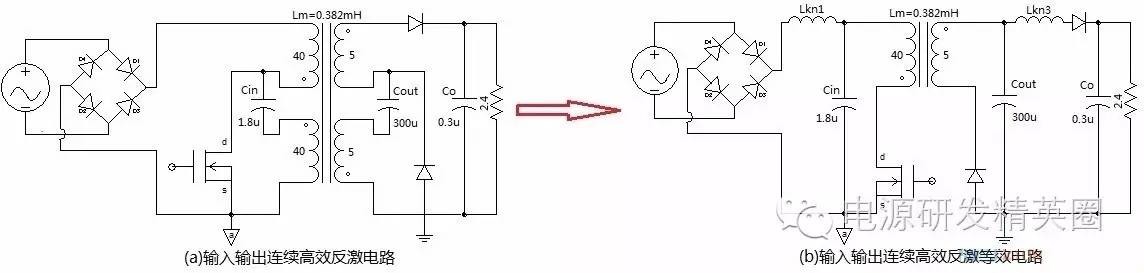

                                      图4-3-6 输入输出连续的高效反激电路

上图(a)是实际电路，相对于反激输入输出都多了一个线圈，电容只是换了个位置。图(b)是等效电路，漏感是按电感的5%取的，由于输出是连续所以达到原50mV纹波要求的输出电容只需300uF（原电容是3000uF）。仿真如下：

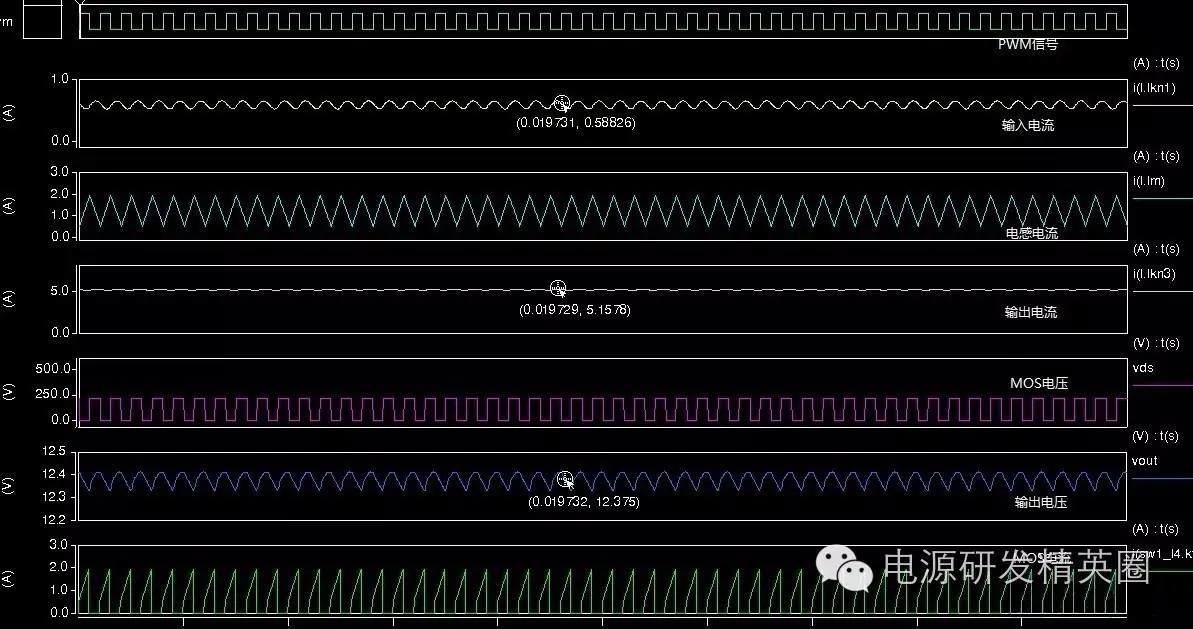

                                                 图4-3-7 高效反激波形

这种高效反激电路同普通反激的直流增益是一样的控制上也就都一样，反激还是反激。由于漏感被利用上实现了输入输出电流的连续所以在性能和成本上会有很大优势，效率的提高恐怕不止3-5个点，可以通过仿真看一下这个电路所能达到的效率。（这个电路同时也解决了反激电路连续模式下输入二极管反向恢复问题，见上图中MOS电流）

效率仿真结果如下

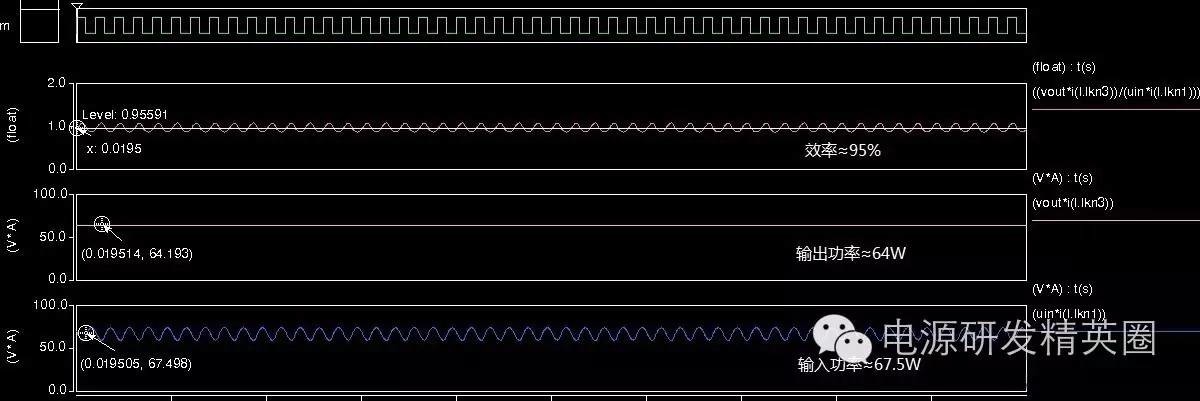

                                       图4-3-8 高效反激的效率仿真

仿真的电路中二极管管压降为0.3V元器件直流阻抗1m欧，忽略开关损耗及磁芯损耗，从仿真结果看效率可以达到95%左右。

将二极管也理想化，在相同参数条件下一个是加RCD吸收的反激电路一个是无损吸收电路，两种电路的效率对比如下：

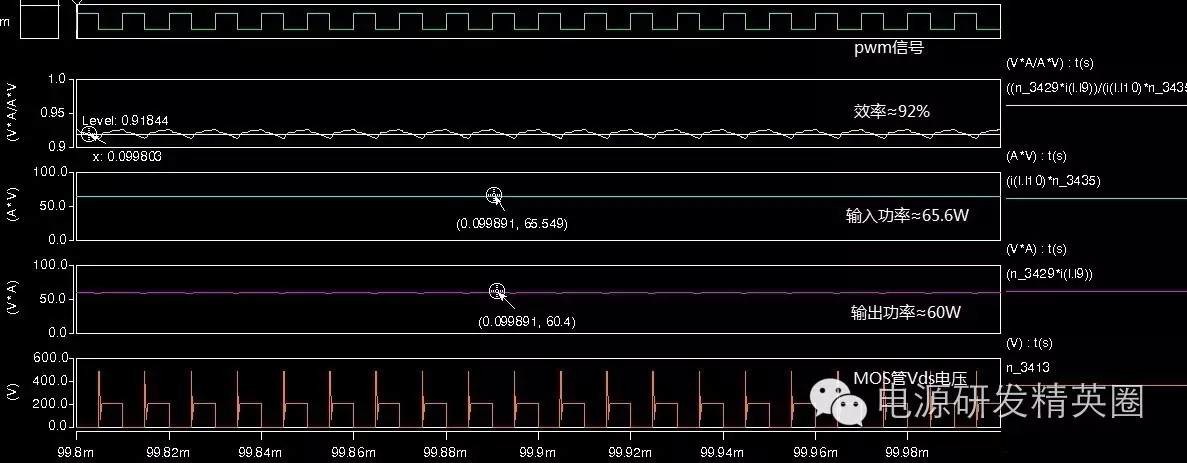

                                         图4-3-9 普通反激的效率图

漏感0.0198mH、电感0.382mH、吸收电阻16K、吸收电容100nF、开关频率100KHz，其它元件理想话。按这个参数普通反激RCD的效率只能达到92%，保持参数不变去掉RCD吸收电路换成吸收拓扑后仿真如下：

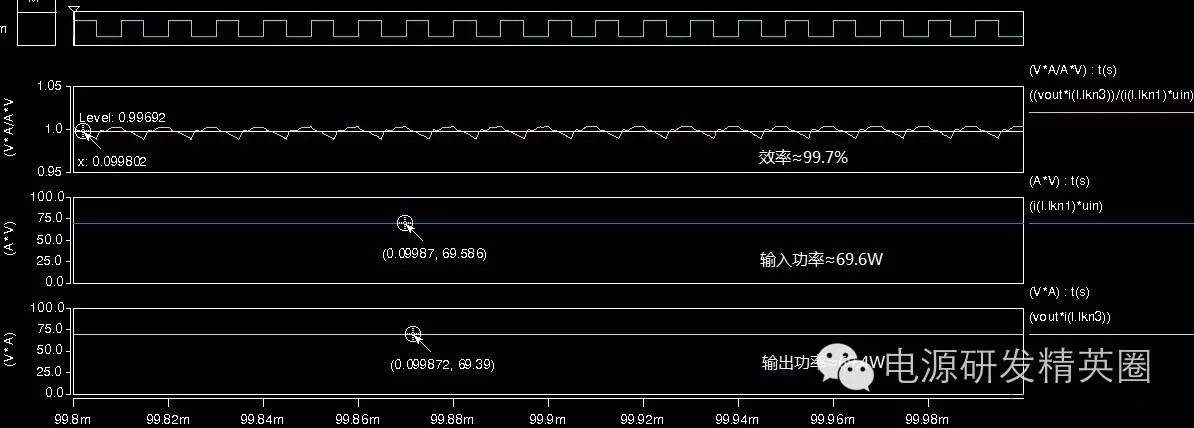

                                         图4-3-10 高效反激的效率图

这个效率接近了100%跟理论预估的一样.

看有不少朋友想尝试这个电路就把电路相关的再整理一下以方便大家实验。

取一块现有的AC/DC或DC/DC反激电路板，去掉RCD吸收电路、重新绕制一个变压器、改变一下电容的位置，见下图

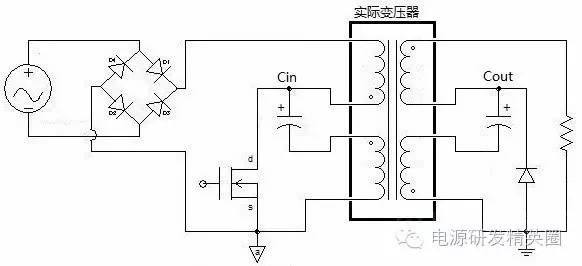

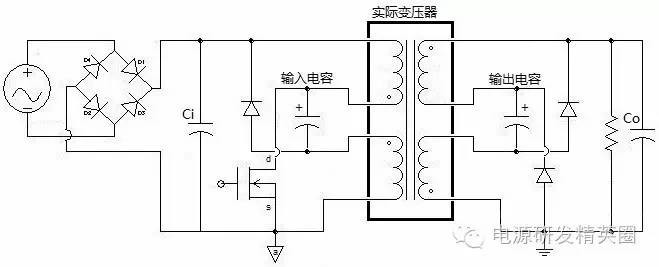

                                                                  图4-4-1  最简版的无损吸收反激电路

变压器的初级、次级分别采用双线并绕，可采用常规的先绕初级再绕次级的方法漏感可以是3-5%，输入电容和输出电容是串在两个线圈之间。这种接法一定要保证并绕的线圈耦合的非常好否则只能采用第二种电路。

这个最简版电路的等效电路如下

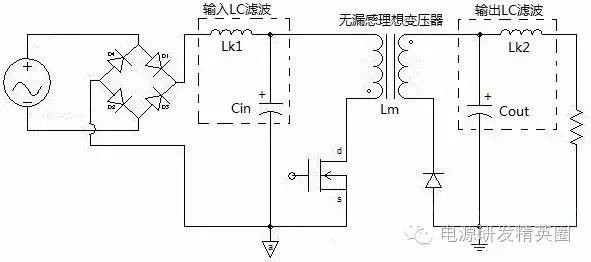

                                                                   图4-4-2 最简版无损吸收的等效电路

漏感和电容分别构成了输入LC滤波和输出LC滤波，所以输入输出的电流是可以连续。对MOS管而言漏感已不是其主要问题了。采用双线并绕必然要减小线径原变压器功率就达不到最初值所以最好是降额测试，输入输出都加LC滤波器电路性能应当是最优的而这个电路的变压器绕法相当于把两个滤波电感磁集成到了一个变压器中，如何去平衡这个性价比就看各位工程师的本事了。

这个电路对连续模式下输出二极管的反向恢复问题没什么办法，要解决这个问题可采用第二种不采用双线并绕或者外加电感的方法。

不采用双线并绕的无损反激电路如下：

                                                                      图4-4-3 非双线并绕的无损反激电路

这个电路为解决输出二极管反向恢复问题引入了漏感所以又需再增加两个二极管和两个小电容Ci、Co来解决漏感问题。这个电路的等效电路如下：

                                                                     图4-4-4 非双线并绕无损反激等效电路

上图这个电路的输出可以按图4-4-2那样的电路，变压器输出侧采用双线并绕。这个电路会有一点无功损耗但解决了连续模式下的输出二极管反向恢复问题效率应当也是不错。这个电路要注意的是输入输出CLC pi型滤波器的参数应尽量减小震荡，反馈的采样点也是要接在输出端的前一个大电容（图中的“输出电容”）上。

由于之前考虑不周图4-4-1并不实用，这里有另一种电路想探讨一下其可行性。

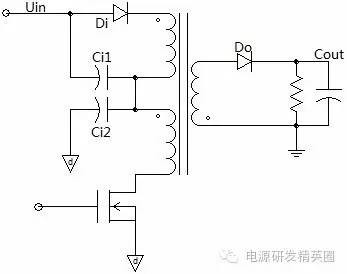

                     图5-1-1 解决反激漏感的B类电路

上图这个电路输入侧也是双线并绕同名端与之前的电路不同，由于输入的两个线圈耦合的好所以漏感或者励磁电感可以在两个线圈之间自由切换。输入端的电容Ci1和Ci2可以只保留一个。

这种电路的基本工作原理如下图：

                                      图5-1-2 工作原理

工作原理中没有画出漏感，因初级双线并绕所以两个线圈的漏感也是共用一个“磁芯”，在Ton期间形成的漏感能量在Toff期间转移到电容Cm上。下面是这个电路的仿真结果：
