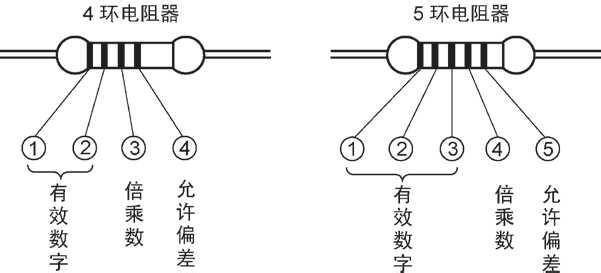

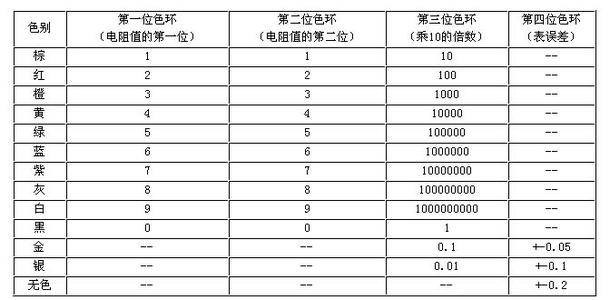

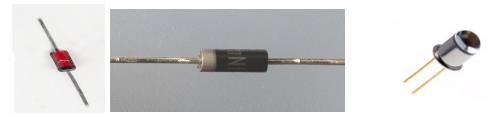

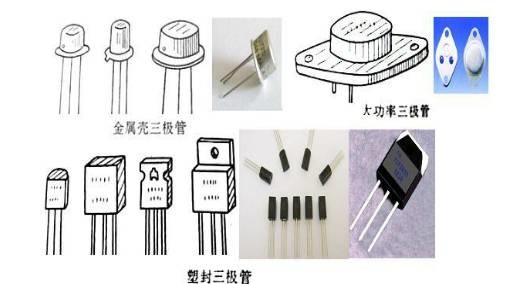

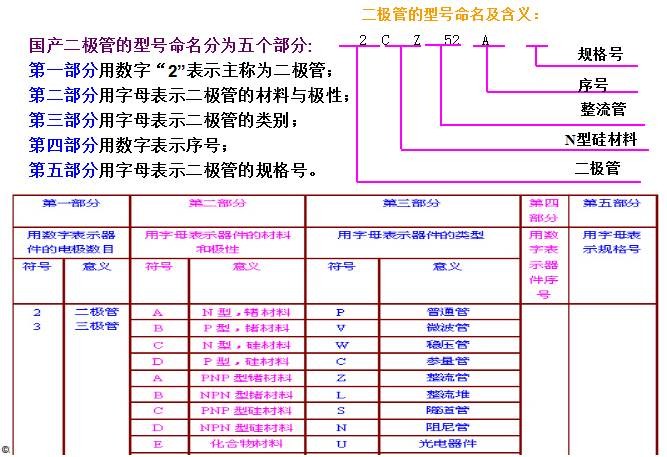

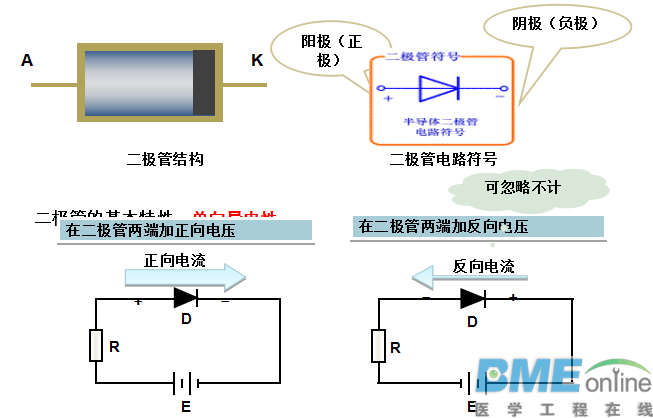

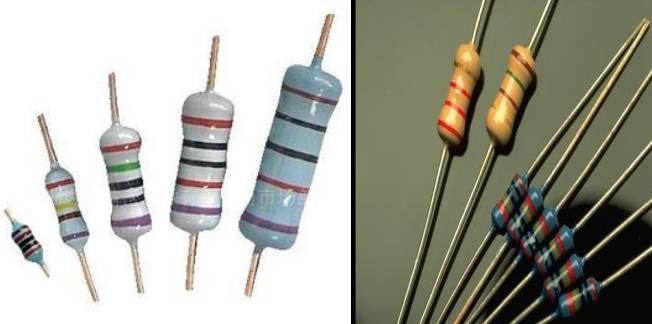

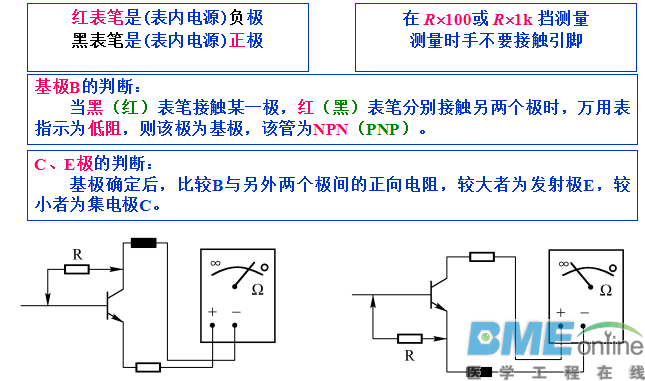

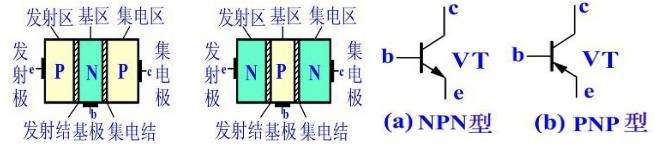

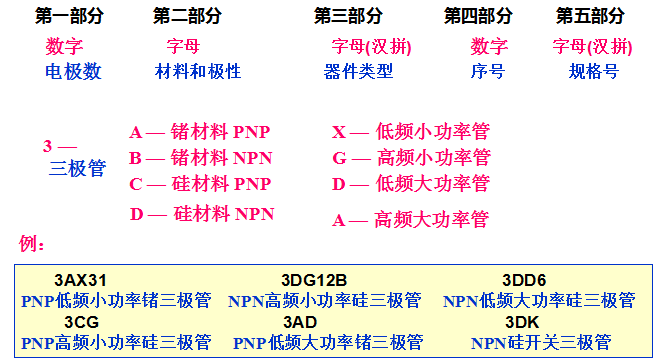

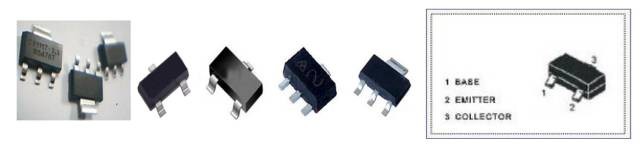

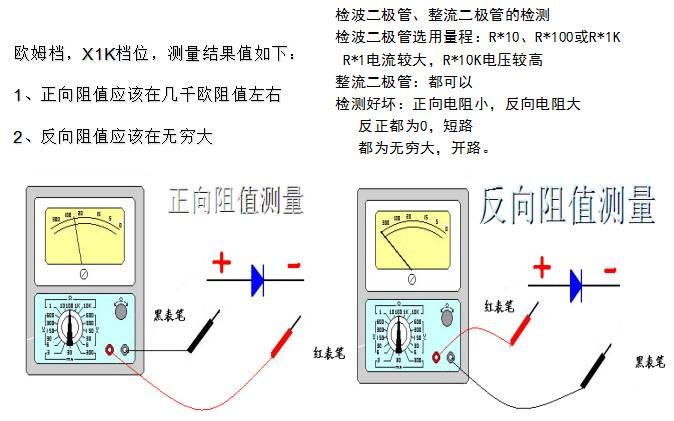

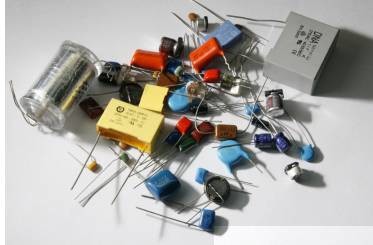

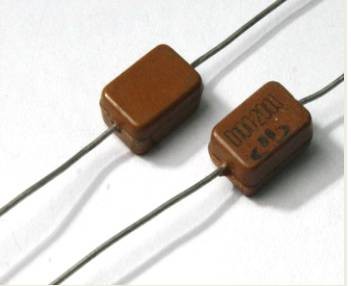

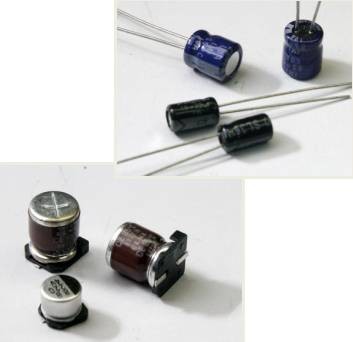

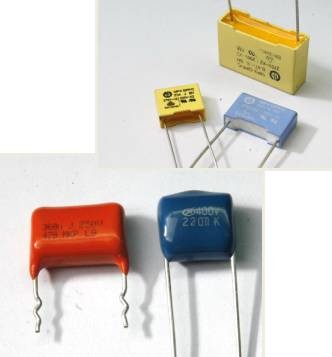

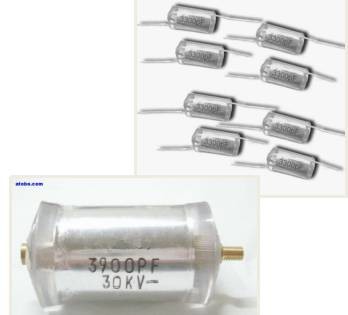

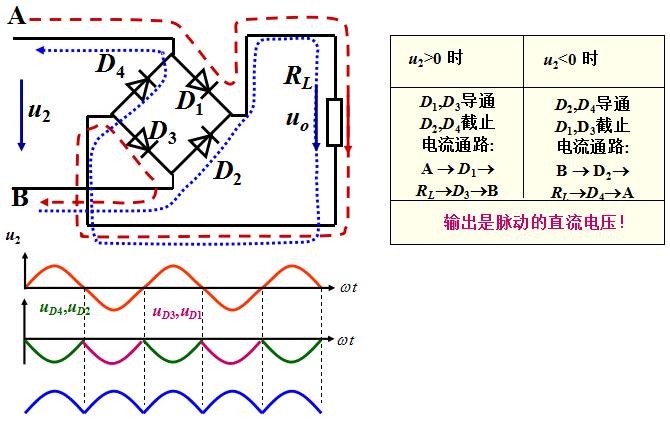

目录 培训简介与电子技术基础 线性电源和开关电源比较 开关电源的工作原理与用途 典型变频器驱动电源控制原理 变频器维修指南 1.简介与电子技术基础 电源图片  一、电阻 1.1电阻色环识别与计算 电阻的单位：电阻的基本单位是“欧姆”，什么叫“1欧姆”？假如一段导线，两端的电压是1伏，此时流过 导线的电流是1安培，那么这段导线的电阻就是1欧姆,简称“欧”。1000欧=1千欧（KΩ），1000千欧=1兆欧(MΩ)。 欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”。   1.2电阻色环识别练习  二、半导体三极管晶体三极管简称三极管，它的工作状态有三种：放大、饱和、截止，因此，三极管是放大电路的核心元件具有电流放大能力，同时又是理想的无触点开关元器件。 1. 分类 内部结构：NPN型和PNP型管；工作频率：有低频和高频管；功率：有小功率和大功率管； 封装材料分：金属壳、塑封管等材料：有锗管和硅管等等。  2. 结构和符号 ⑴三极管的结构 有三个区发射区、基区、集电区； 两个PN结发射结（BE结）、集电结（BC）； 三个电极发射极e、基极b和集电极c；  小功率三极管 通常情况下，把集电极最大允许耗散功率PCM在1W以下的三极管称为小功率三极管。 中功率三极管 中功率三极管主要用在驱动和激励电路，为大功率放大器提供驱动信号。通常情况下，集电极最大允许耗散功率PCM在1～10W的三极管称为中功率三极管。 大功率三极管 集电极最大允许耗散功率PCM在10W以上的三极管称为大功率三极管。 3、三极管器件的命名方式  4、贴片三极管的外形及特点 采用表面贴装技术SMT（Surface Mounted Technology）的三极管称为贴片三极管。贴片三极管有三个引脚的，也有四个引脚的。在四个引脚的三极管中，比较大的一个引脚是集电极，两个相通引脚是发射极，余下的一个引脚是基极。  5、三极管的检测 指针式万用表检测三极管 指针式万用表检测普通三极管指针式万用表判断普通三极管的三个 电极、极性及好坏时，选择R×100或R×1k挡位，常分两步进行测量判断。 (1)三颠倒，找基极；PN结，定极型三极管的内部等效图如图所示，测量时要时刻想着此图，从而达到熟能生巧。 (2)判断基极、集电极顺箭头，偏转大；测不准，动嘴巴基极找到之后，判断出PNP型或NPN型，再找发射极和集电极。 用指针式万用表判断三极管极性  三、半导体二极管 半导体二极管是在PN结上加接触电极、引线和管壳封装而成的。二极管有正极、负极两个电极。  二极管命名  种类： （1）按制作工艺不同： 点接触型二极管、面接触型二极管。 点接触型：点接触型二极管的结面积小、电容小，适用于高频、小电流的整流、检波、混频电路等面接触型：面接触型二极管的结面积大、结电容大，一般工作于低频电路下，如整流电路。 （2） 按结构材料分:锗二极管硅二极管 硅管与锗管的区别：导通电压不一样，硅管的导通电压为0.7V，锗管的导通电压为0.3V （3）按封装形式不同：玻璃封装、塑料封装、金属封装二极管  （4）按工作频率不同：高频二极管和低频二极管 （5）按二极管功率大小不同:大功率，小功率，中功率 桥式整流电路输出波形及二极管上电压波形  二极管的检测  二极管的测量及好坏判断 1、二极管的测量 将万用表打到蜂鸣二极管档，红表笔接二极管的正极，黑笔接二极管的负极，此时测量的是二极管的正向导通阻值，也就是二极管的正向压降值。不同的二极管根据它内部材料不同所测得的正向压降值也不同。 2、好坏判断 正向压降值读数在300--800为正常，若显示为0说明二极管短路或击穿，若显示为1说明二极管开路。将表笔调换再测，读数应为1即无穷大，若不是1说明二极管损坏。 正向压降值在200左右时，为稳压二极管；快恢复二极管的两读数都在200左右正常。 二极管的代换原则 1、主板上的二极管只要大小、模样相同即可代换，如红色的玻璃管。 2、不同用途之间的二极管不能代用，硅二极管和锗二极管之间也不能代用。 3、更换二极管时要认清正负极，不能接反，否则电路不能正常工作。 4、二极管为开路故障时可以先不拆下，直接用一个新的二极管并联上去（焊在原二极管的引脚焊点上）。 5、怀疑二极管击穿或性能不良时，一定要将原二极管拆下，再焊上新的二极管。 电容的分类 根据不同的标准电容就会有不同的分类，比如可以按照安装形式可以分为插件和贴片，按照极性可以分为有极和无极等等，也可以根据材料分为铝电解、钽电解、瓷片、云母、涤纶等等。  分类介绍认识电容 1 名称：高频瓷介电容 符号：CC 电容量：1--6800p 额定电压：63--500V 主要特点：高频损耗小，稳定性好 应用：高频电路  名称：低频瓷介电容符号：CT 电容量：10p4.7u 额定电压：50V--100V 主要特点：体积小，价廉，损耗大，稳定性差 应用：要求不高的低频电路  分类介绍认识电容 2 名称：聚酯（涤纶） 电容符号：CL 电容量：40p--4u 额定电压：63--630V 主要特点：小体积，大容量，耐热耐湿，温度特性好，稳定性略差。 应用：要求不高的低频振荡电路  分类介绍认识电容 3 名称：聚苯乙烯 电容符号：CB 电容量：10p--1u 额定电压：100V--30KV 主要特点：稳定，低损耗，体积较大 应用：对稳定性和损耗要求较高的电路  类介绍认识电容 4 名称：聚丙烯 电容符号：CBB 电容量：1000p--10u 额定电压：63--2000V 主要特点：性能与聚苯乙烯相似但体积小，稳定性略差 应用：代替大部分聚苯或云母电容，用于要求较高的电路。  分类介绍认识电容 5 名称：云母 电容符号：CY 电容量：10p0.1u 额定电压：100V--7kV 主要特点：高稳定性，高可靠性，耐高温，温度系数小 应用：高频振荡，脉冲或高温等要求较高的电路  分类介绍认识电容 6 名称：铝电解 电容符号：CD 电容量：0.47u--10000u 额定电压：6.3--450V 主要特点：体积小，容量大，损耗大，漏电大 应用：电源滤波，低频耦合，去耦，旁路等  分类介绍认识电容 7 名称：钽电解电容 符号： CA 电容量：0.1--1000u 额定电压：6.3--125V 主要特点：体积小，损耗低、漏电小 应用：在要求高的电路中代替铝电解电容 分类介绍认识电容 8 名称：独石电容 电容量：0.5PF--1UF 主要特点：电容量大、体积小、可靠性高、电容量稳定，耐高温耐湿性好等。 应用：广泛应用于电子精密仪器。各种小型电子设备作谐振、耦合、滤波、旁路。
