快速环路调试之简法

2017-7-14 15:16 阅读: 497 评论: 0 编辑: ygzx1
[导读]快速环路调试之简法在工程实际应用中，下图所示有源补偿网络最常见：有源补偿网络（一）的简图如下所示：以上均属于有源超前-滞后补偿网络，其传递函数、零点和极点的推导公式详见徐德鸿教授所著《电子电子系统建模 ...
快速环路调试之简法

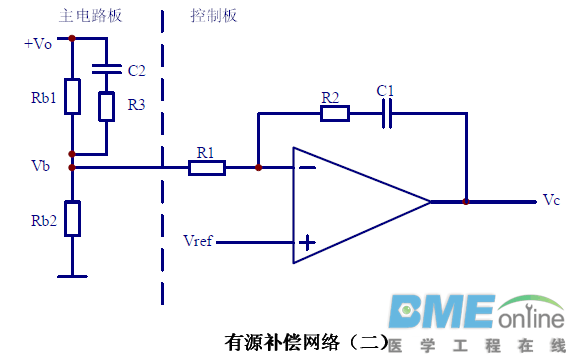

在工程实际应用中，下图所示有源补偿网络最常见：

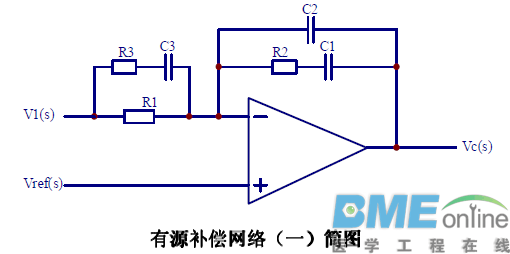

有源补偿网络（一）的简图如下所示：
以上均属于有源超前-滞后补偿网络，其传递函数、零点和极点的推导公式详见徐德鸿教授所著《电子电子系统建模及控制》一书。

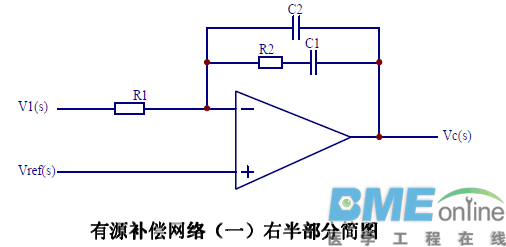

1、有源补偿网络（一）右半部分的简图如下所示:

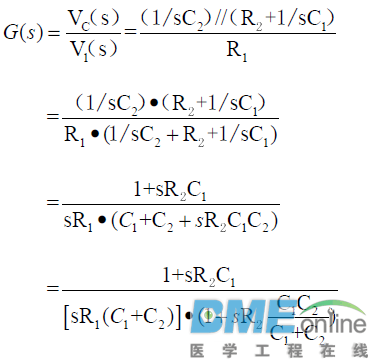

由图可得其传递函数为：

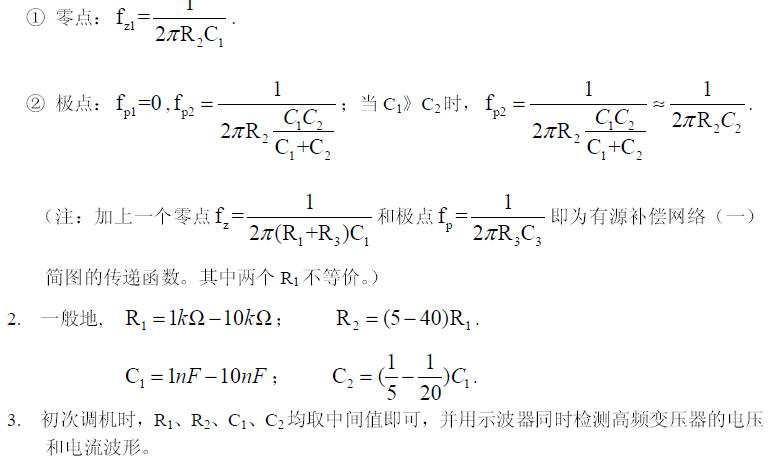

于是可知该有源补偿网络有一个零点、两个极点。
