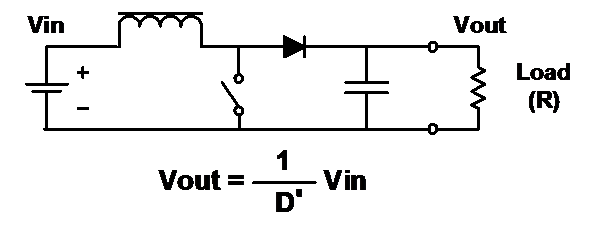

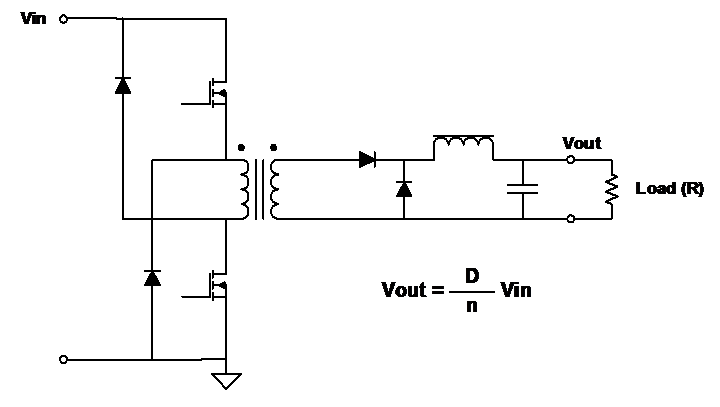

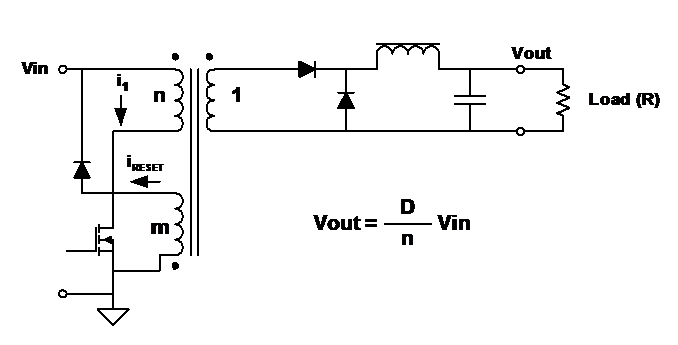

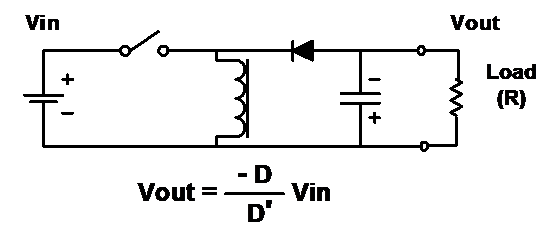

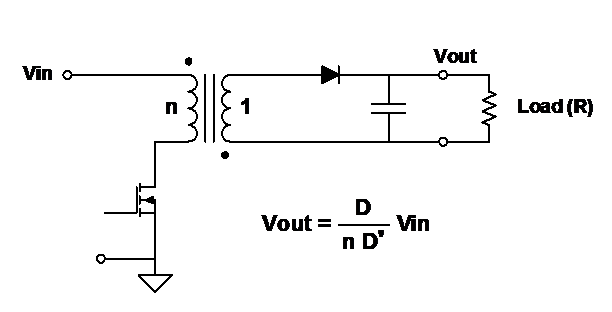

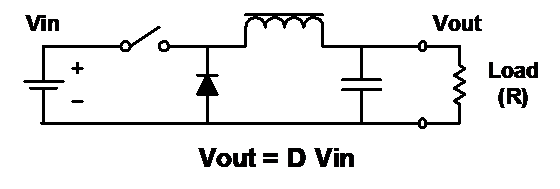

1、基本名词 常见的基本拓扑结构 ■Buck降压 ■Boost升压 ■Buck-Boost降压-升压 ■Flyback反激 ■Forward正激 ■Two-Transistor Forward双晶体管正激 ■Push-Pull推挽 ■Half Bridge半桥 ■Full Bridge全桥 ■SEPIC ■C’uk 基本的脉冲宽度调制波形 这些拓扑结构都与开关式电路有关。 基本的脉冲宽度调制波形定义如下：   特点 ■把输入降至一个较低的电压。 ■可能是最简单的电路。 ■电感/电容滤波器滤平开关后的方波。 ■输出总是小于或等于输入。 ■输入电流不连续 (斩波)。 ■输出电流平滑。 3、Boost升压  特点 ■把输入升至一个较高的电压。 ■与降压一样，但重新安排了电感、开关和二极管。 ■输出总是比大于或等于输入(忽略二极管的正向压降)。 ■输入电流平滑。 ■输出电流不连续 (斩波)。 4、Buck-Boost降压-升压  特点 ■电感、开关和二极管的另一种安排方法。 ■结合了降压和升压电路的缺点。 ■输入电流不连续 (斩波)。 ■输出电流也不连续 (斩波)。 ■输出总是与输入反向 (注意电容的极性)，但是幅度可以小于或大于输入。 ■“反激”变换器实际是降压-升压电路隔离（变压器耦合）形式。 5、Flyback反激  特点 ■如降压-升压电路一样工作，但是电感有两个绕组，而且同时作为变压器和电感。 ■输出可以为正或为负，由线圈和二极管的极性决定。 ■输出电压可以大于或小于输入电压，由变压器的匝数比决定。 ■这是隔离拓扑结构中最简单的 ■增加次级绕组和电路可以得到多个输出。 6、Forward正激  特点 ■降压电路的变压器耦合形式。 ■不连续的输入电流，平滑的输出电流。 ■因为采用变压器，输出可以大于或小于输入，可以是任何极性。 ■增加次级绕组和电路可以获得多个输出。 ■在每个开关周期中必须对变压器磁芯去磁。常用的做法是增加一个与初级绕组匝数相同的绕组。 ■在开关接通阶段存储在初级电感中的能量，在开关断开阶段通过另外的绕组和二极管释放。 7、Two-Transistor Forward双晶体管正激  特点 ■两个开关同时工作。 ■开关断开时，存储在变压器中的能量使初级的极性反向，使二极管导通。 ■主要优点： ■每个开关上的电压永远不会超过输入电压。 |
