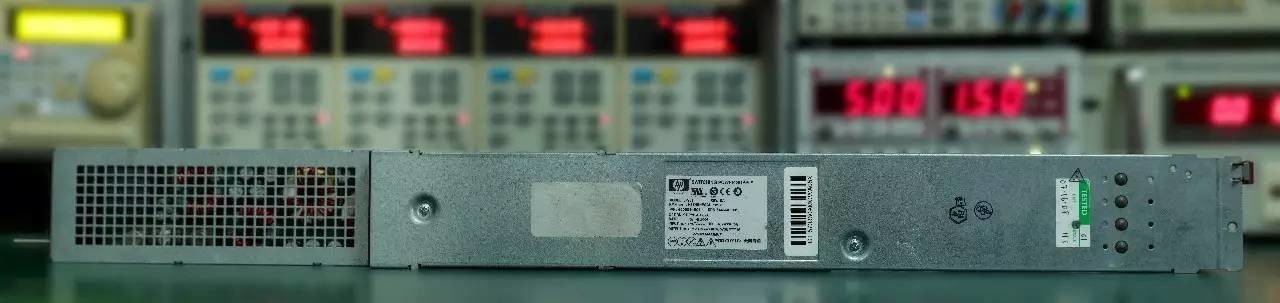

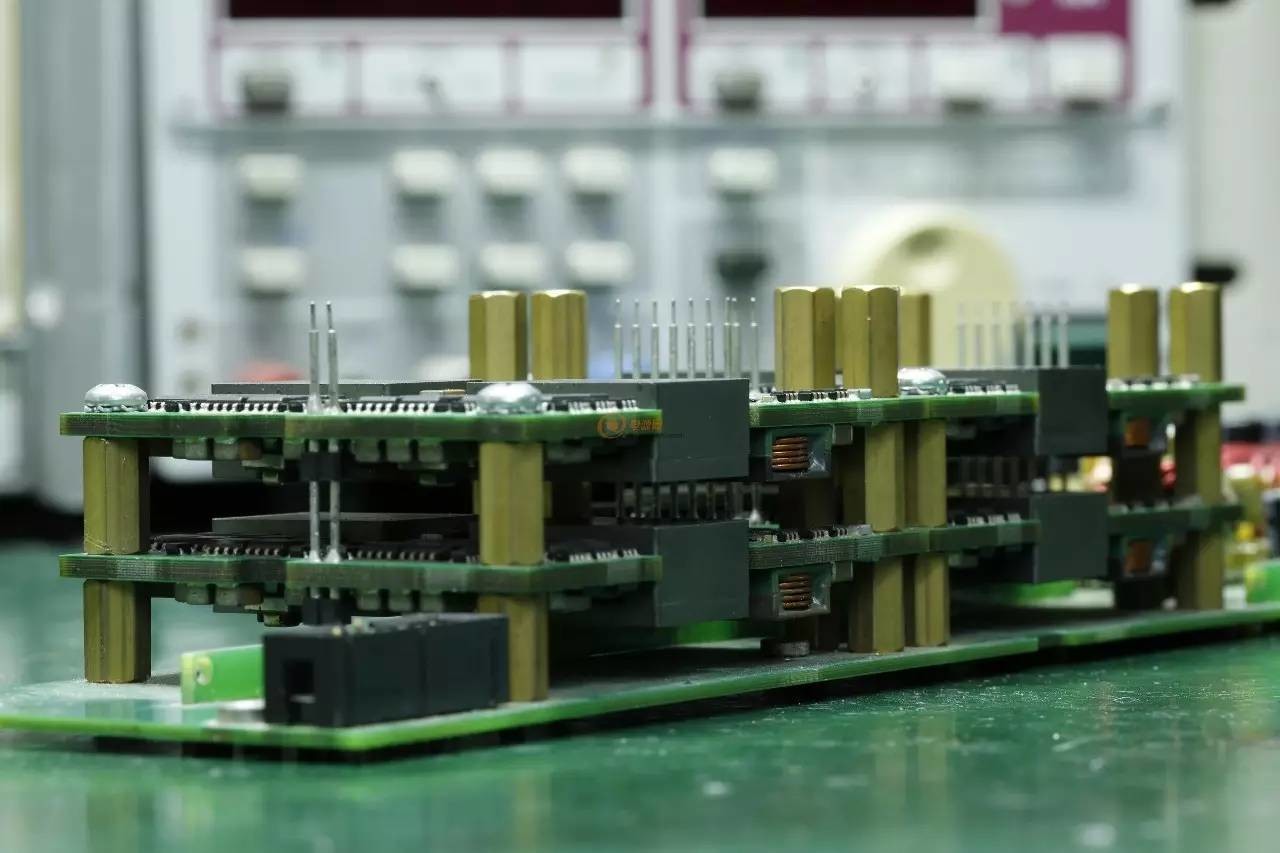

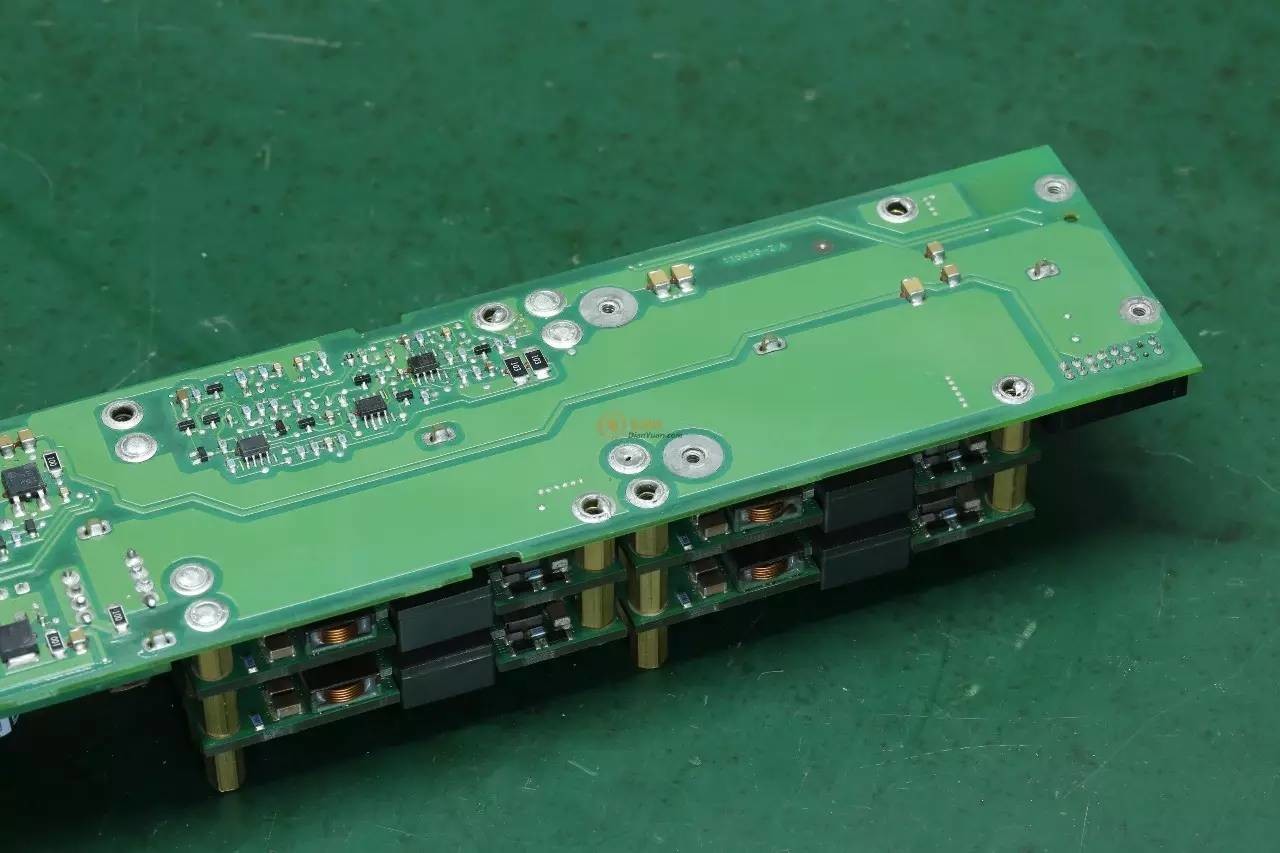

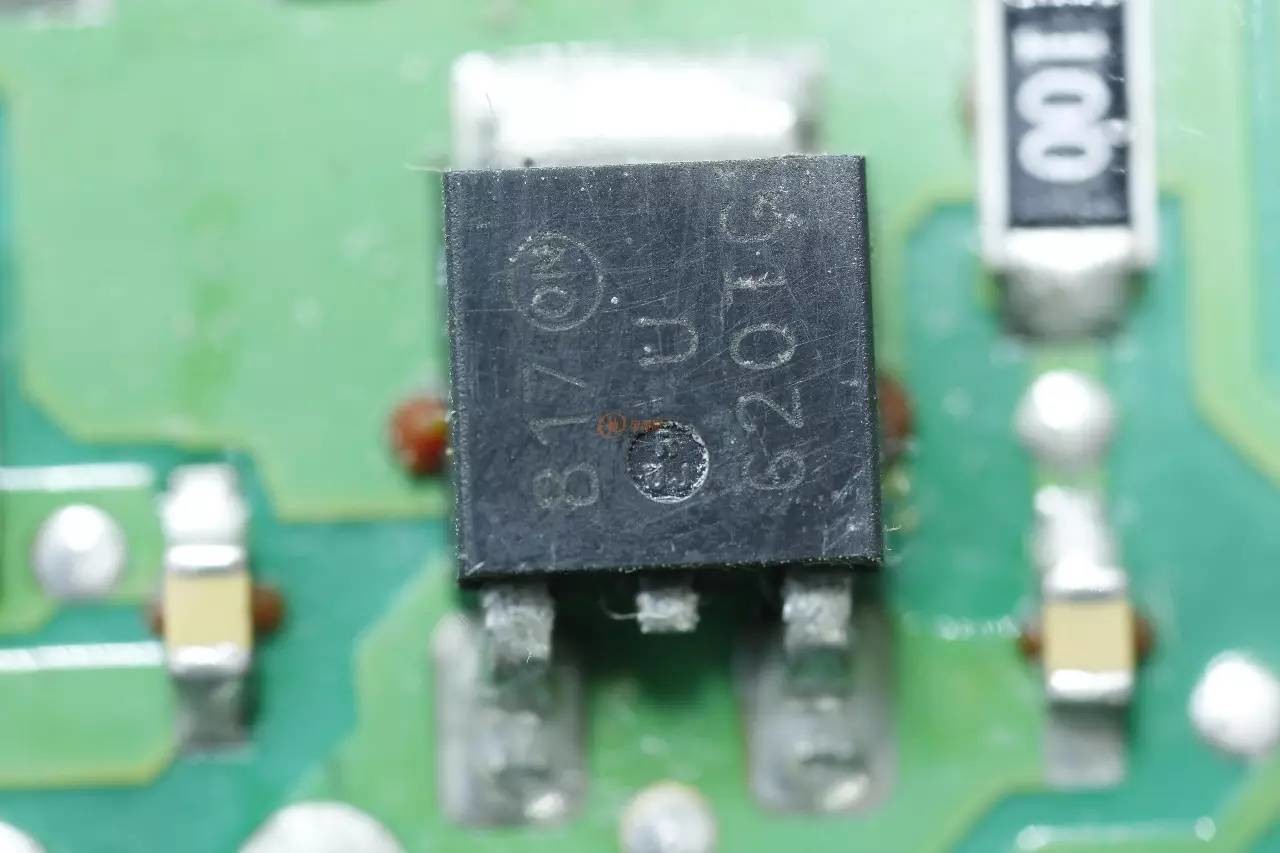

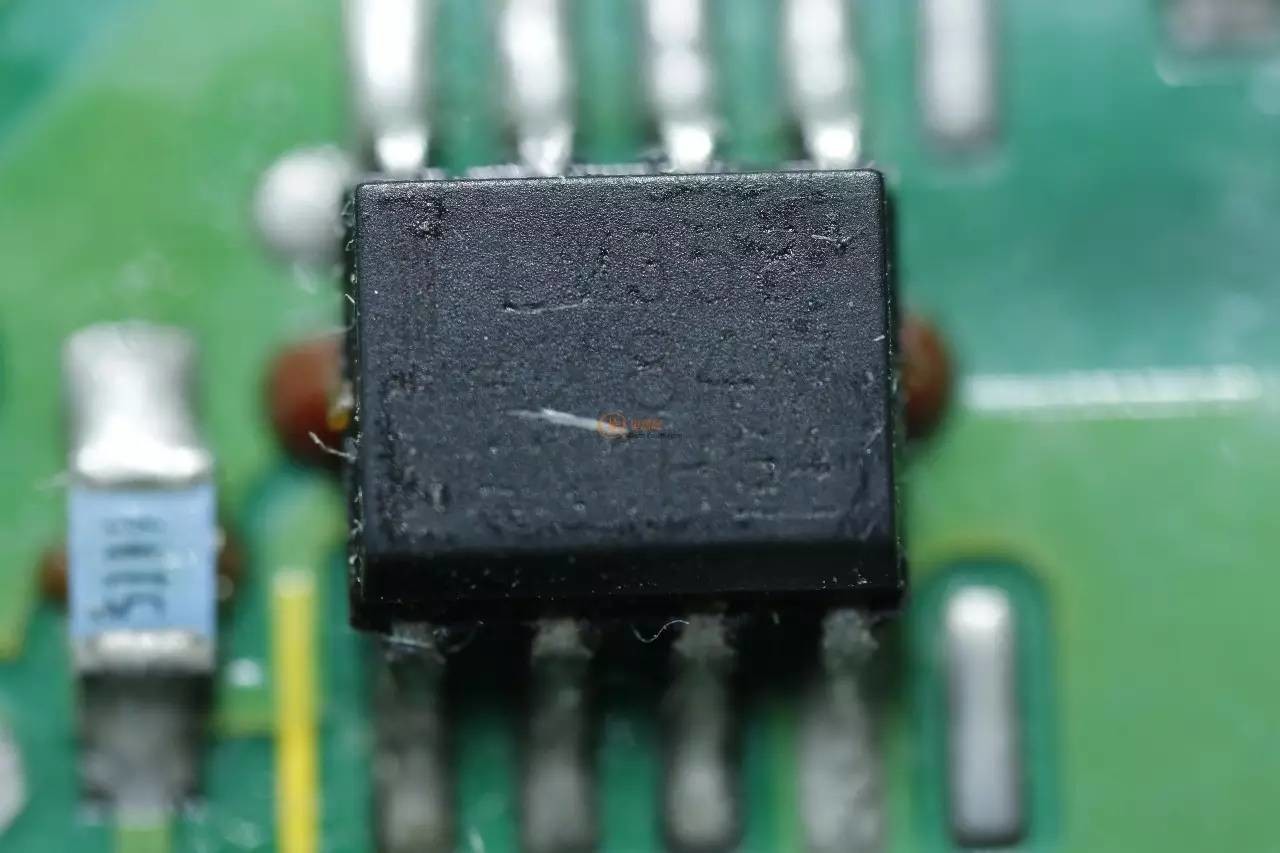

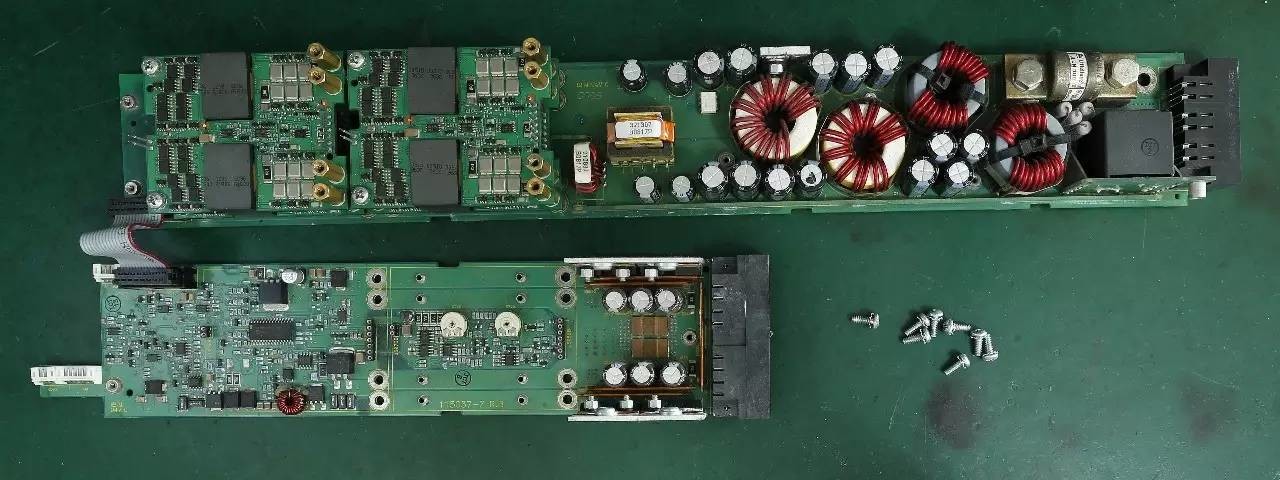

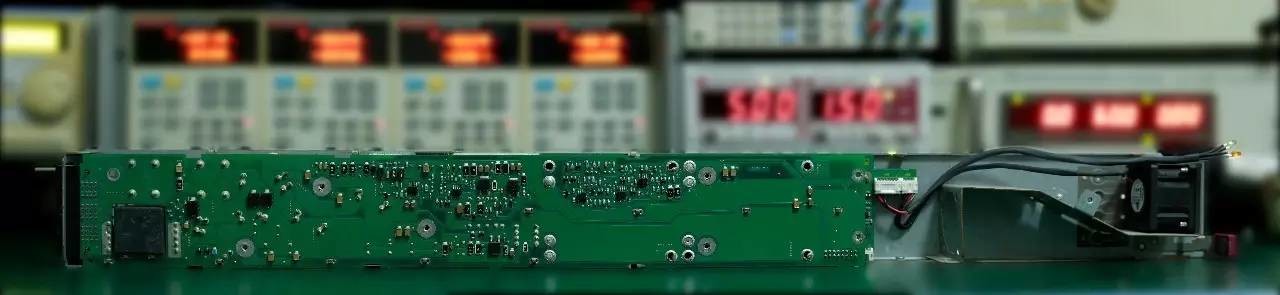

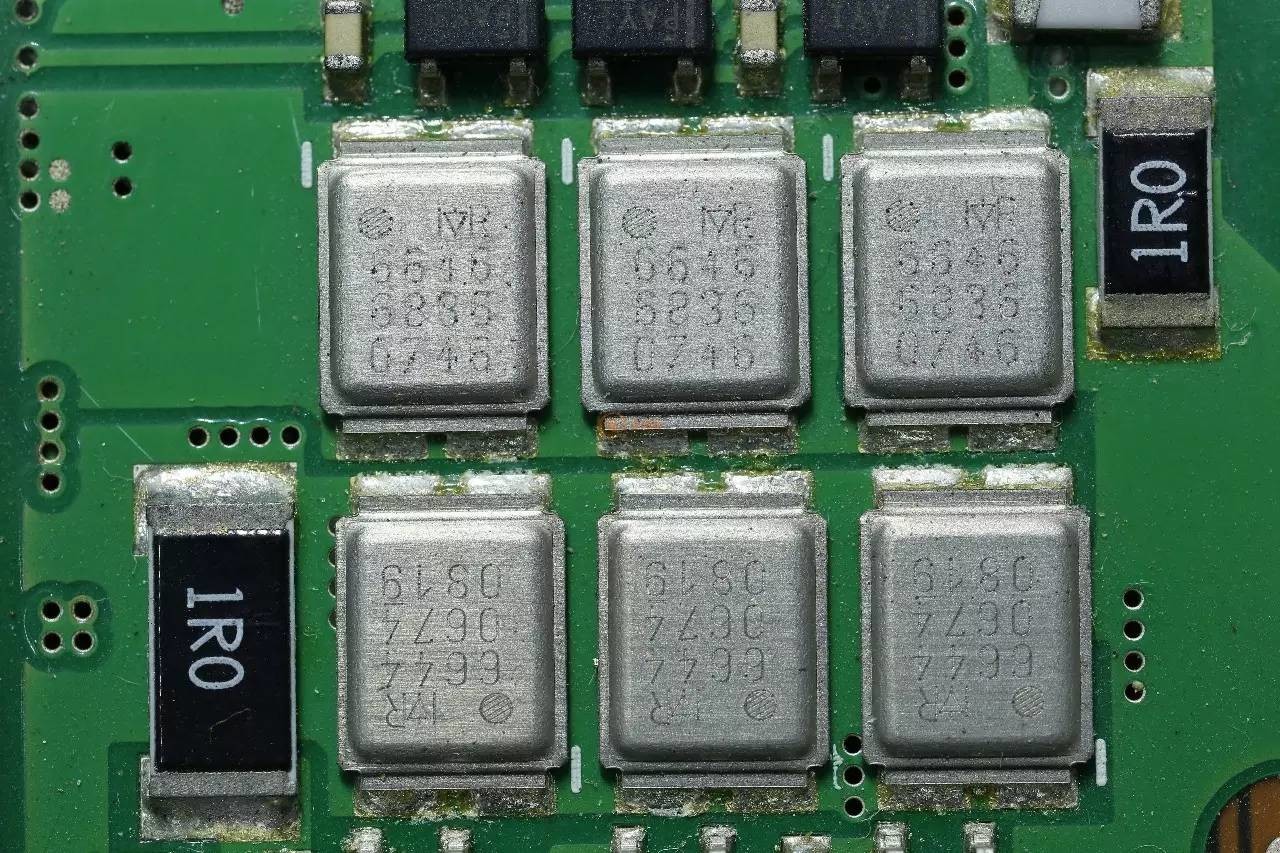

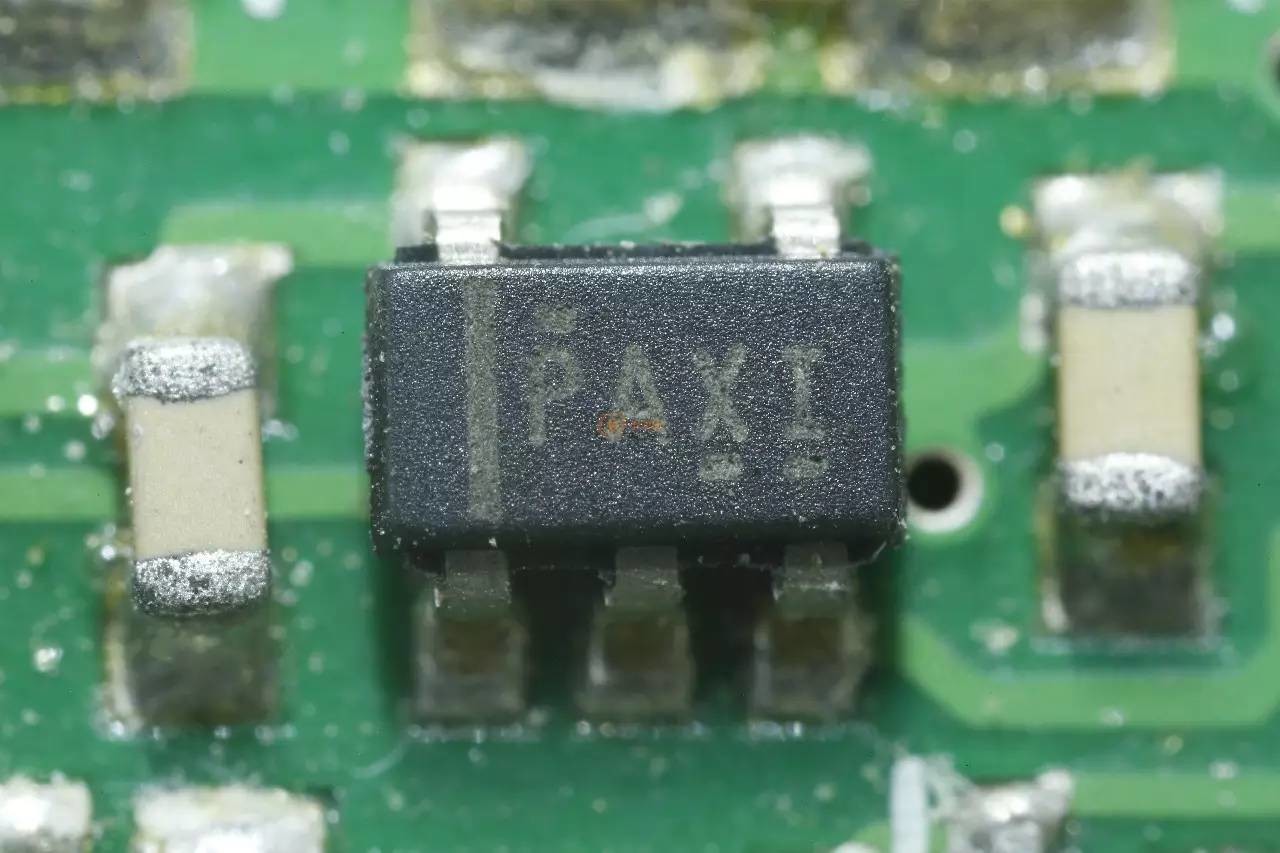

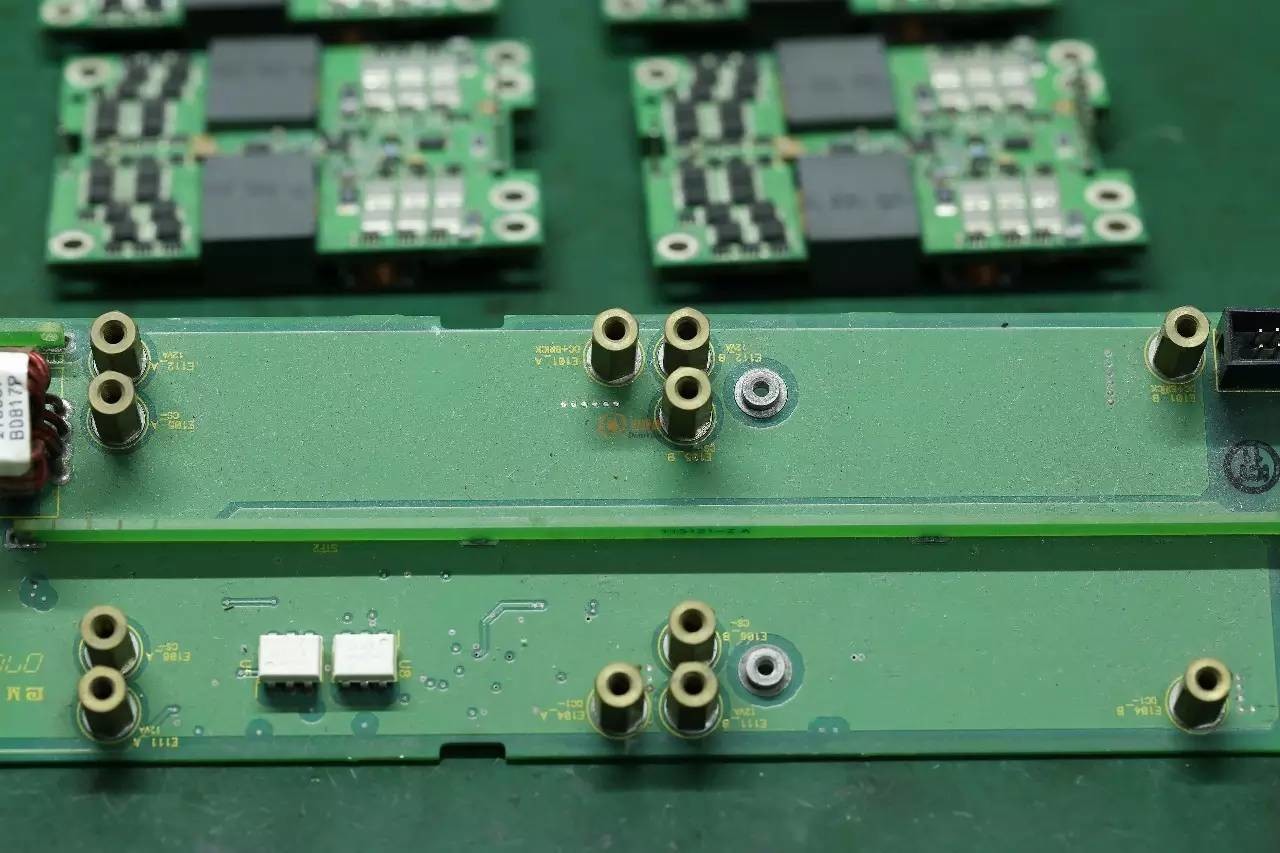

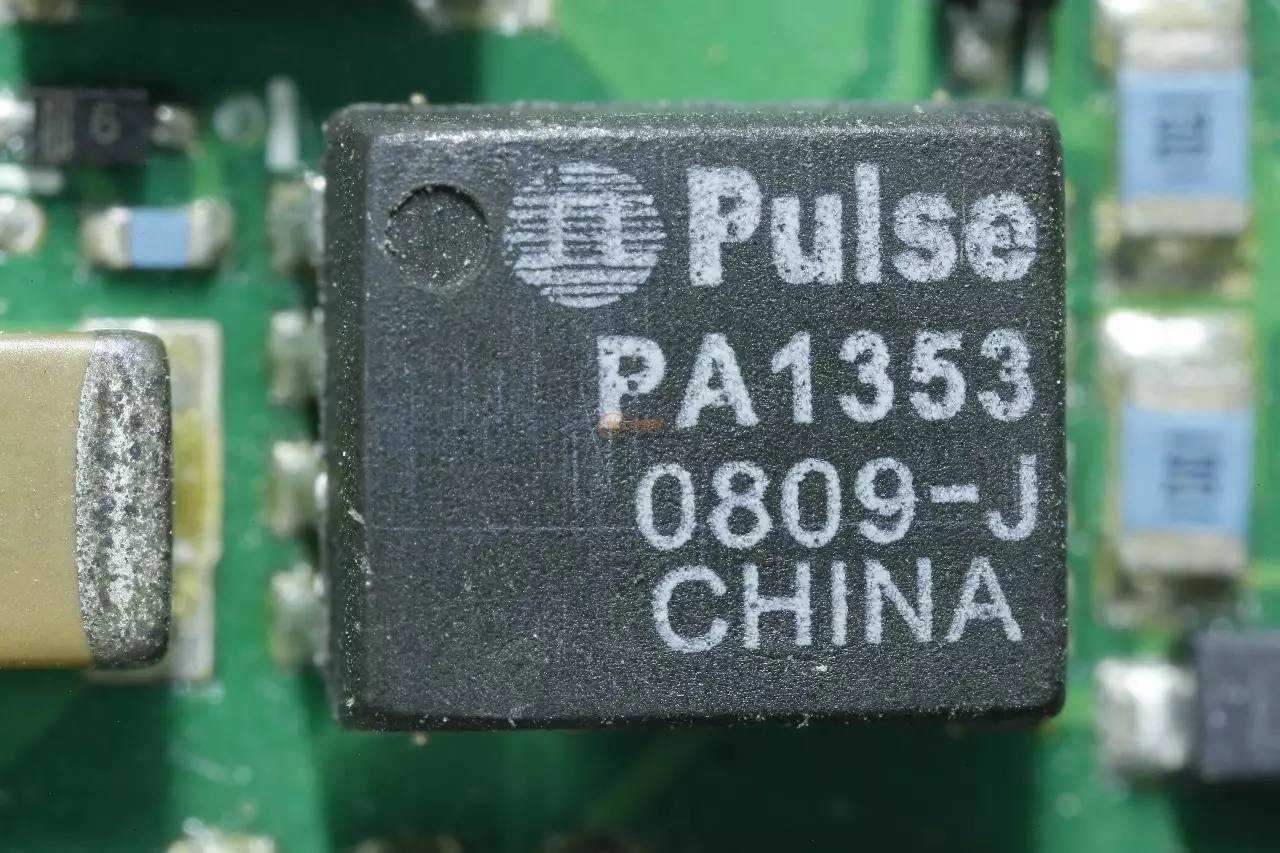

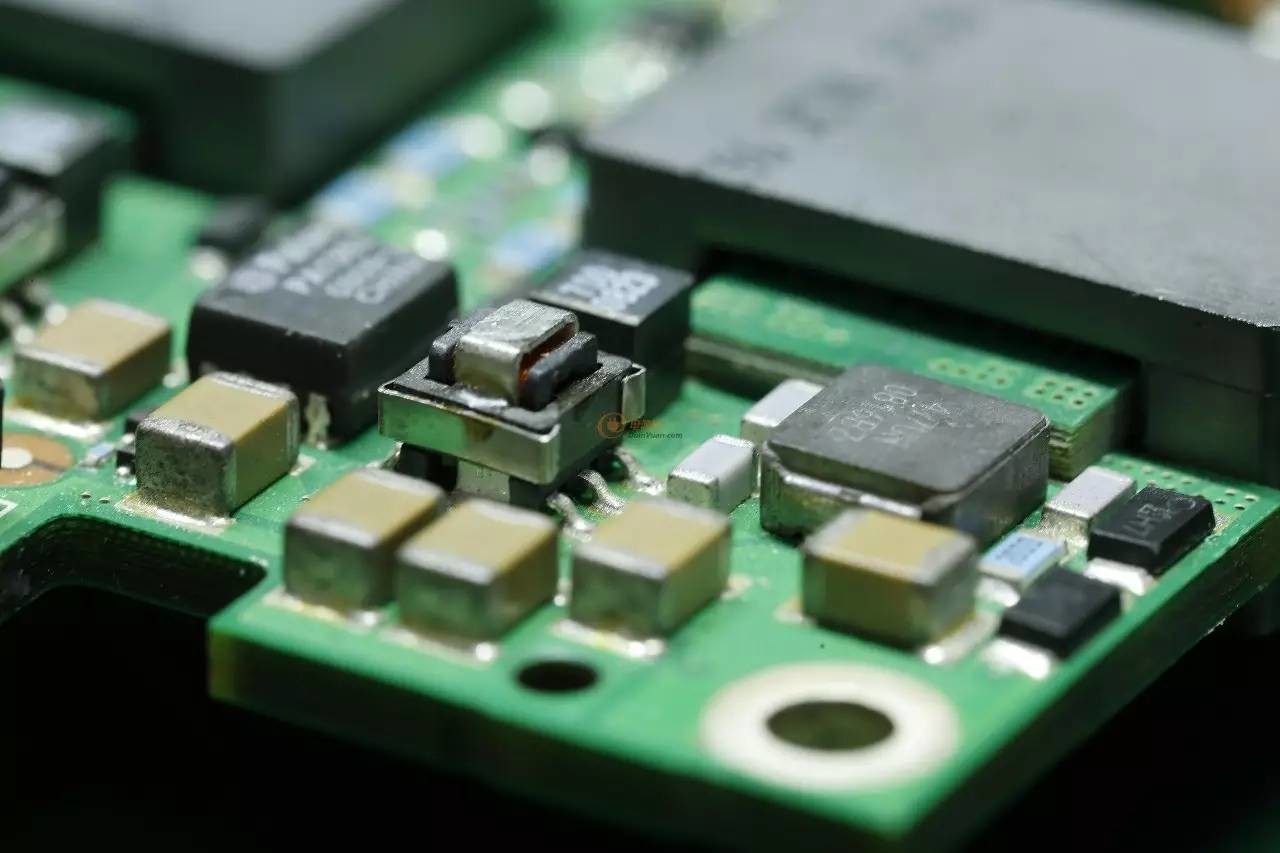

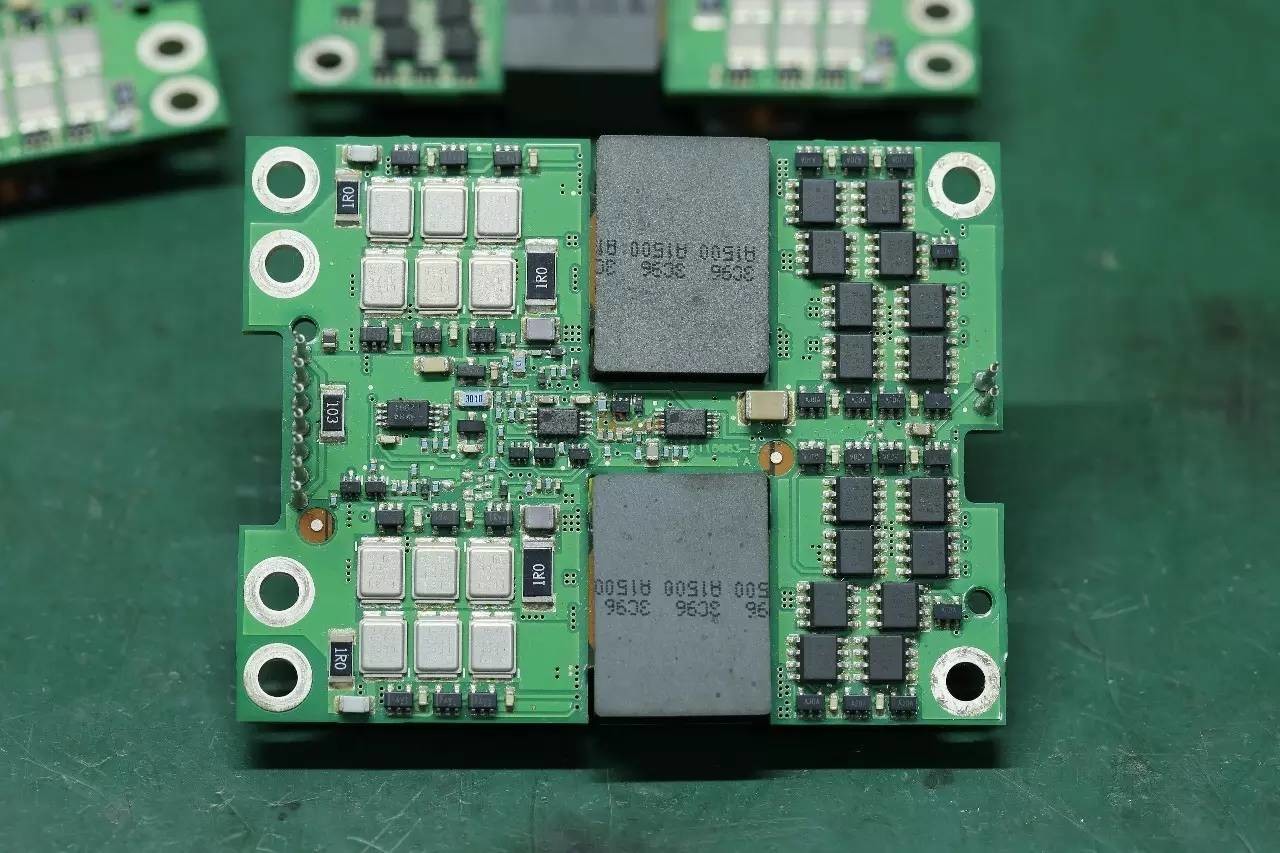

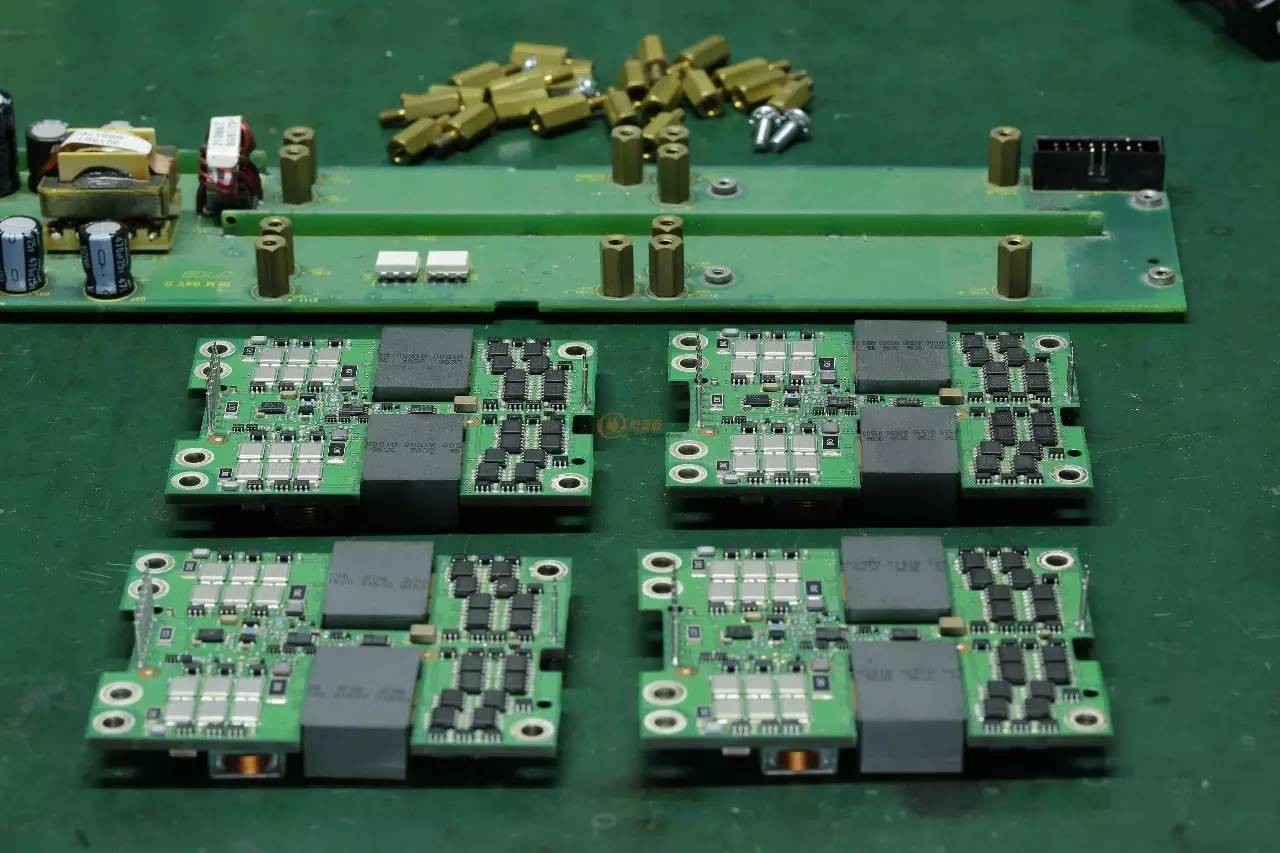

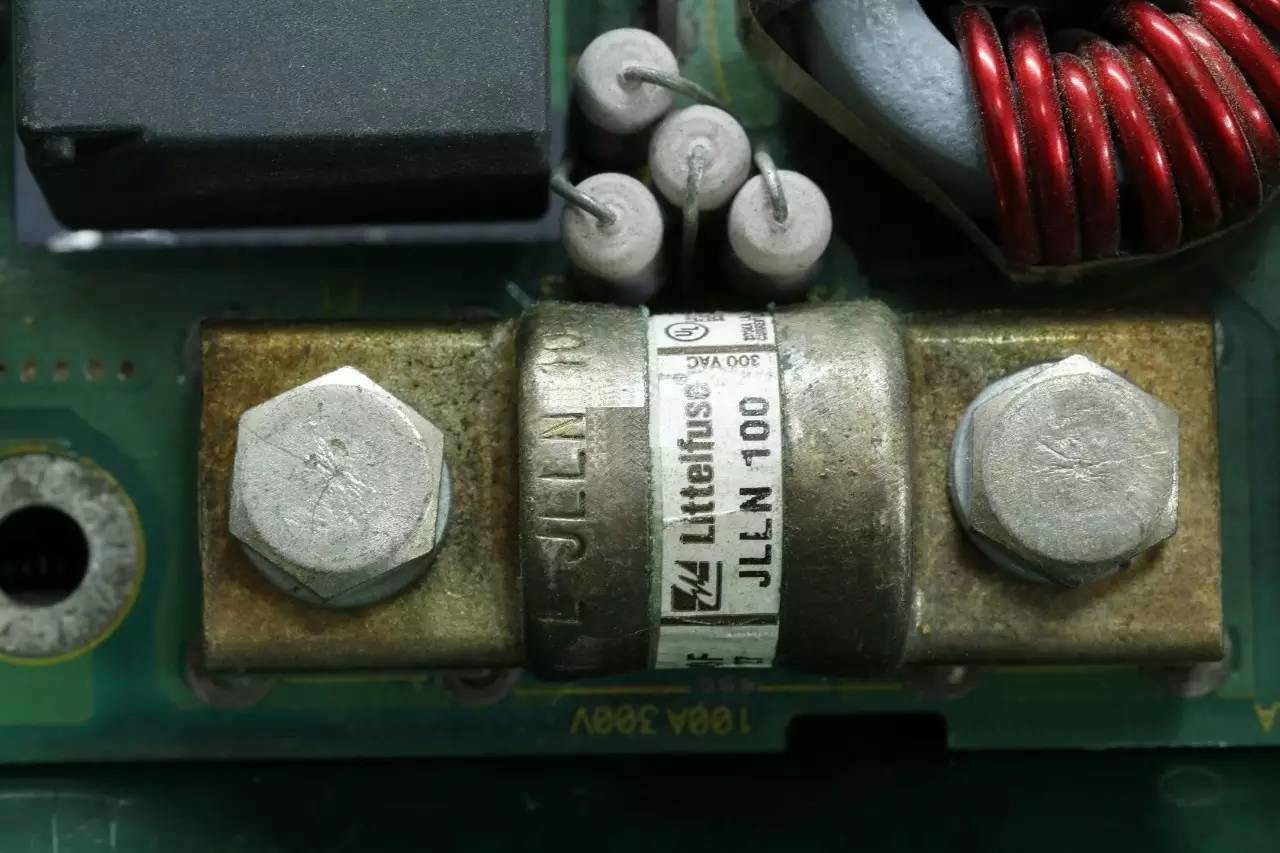

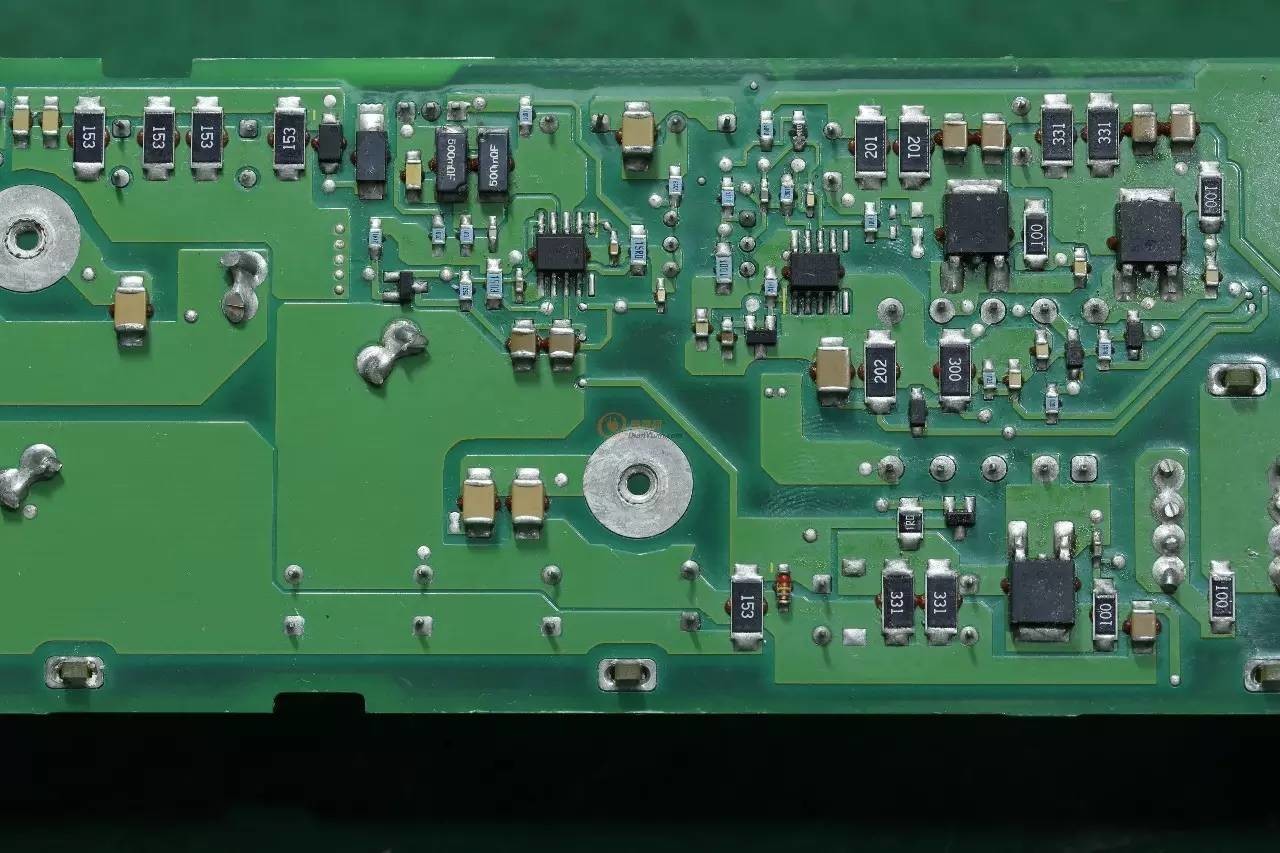

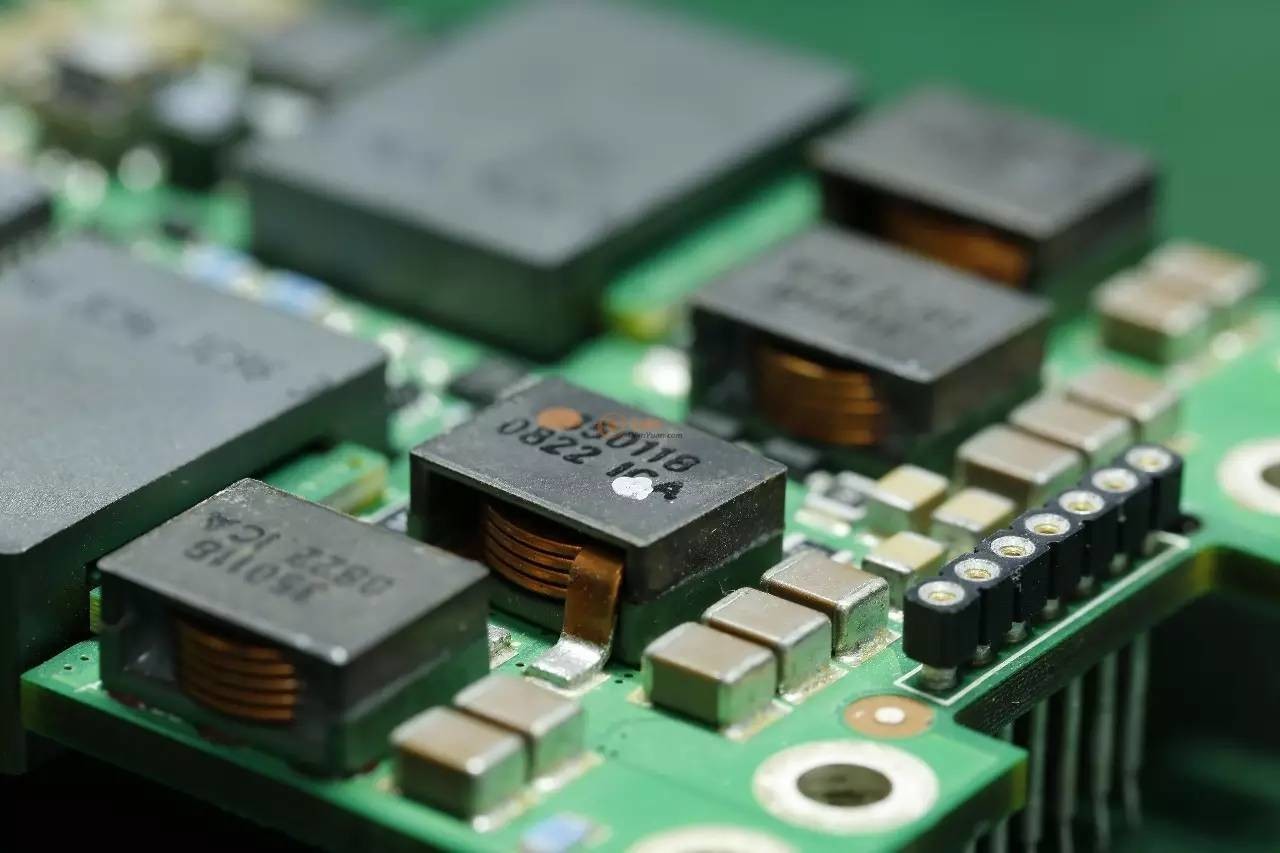

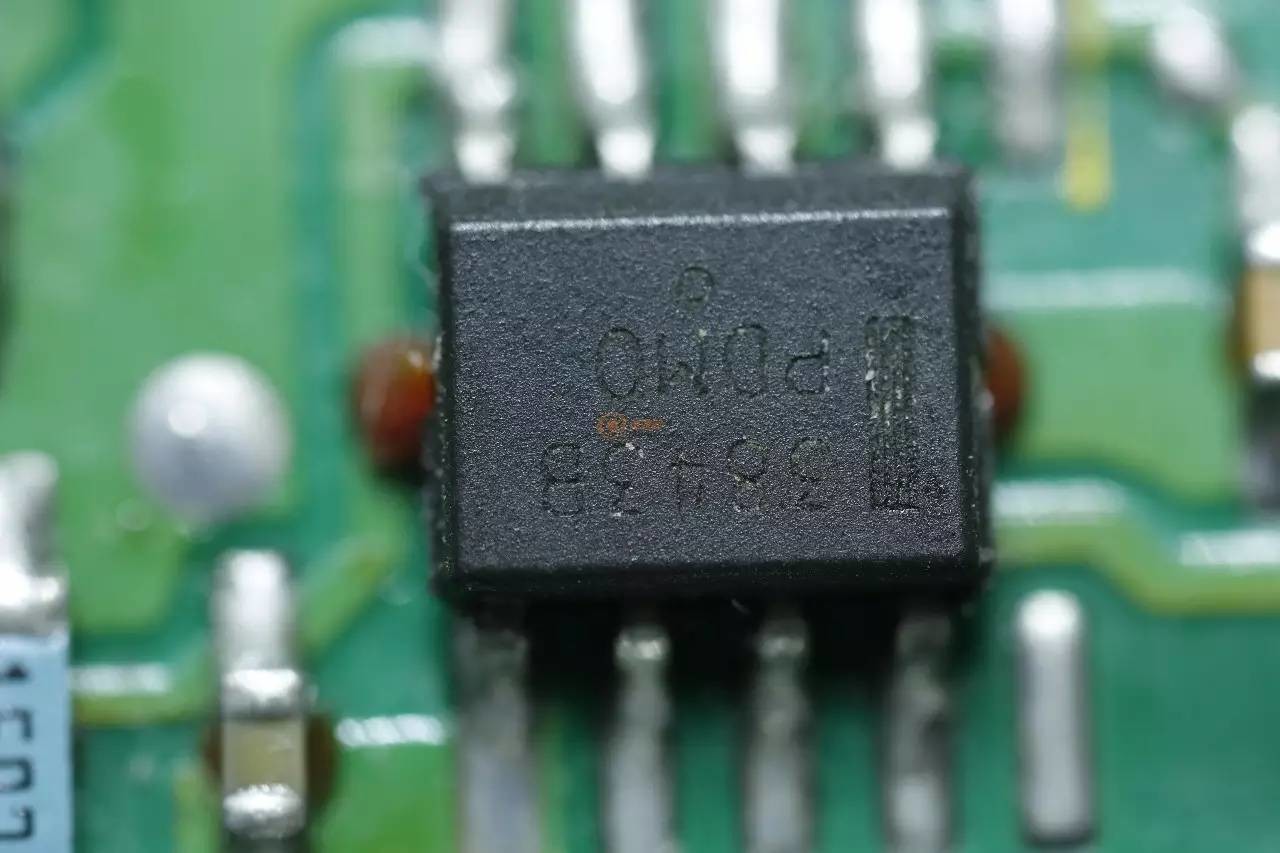

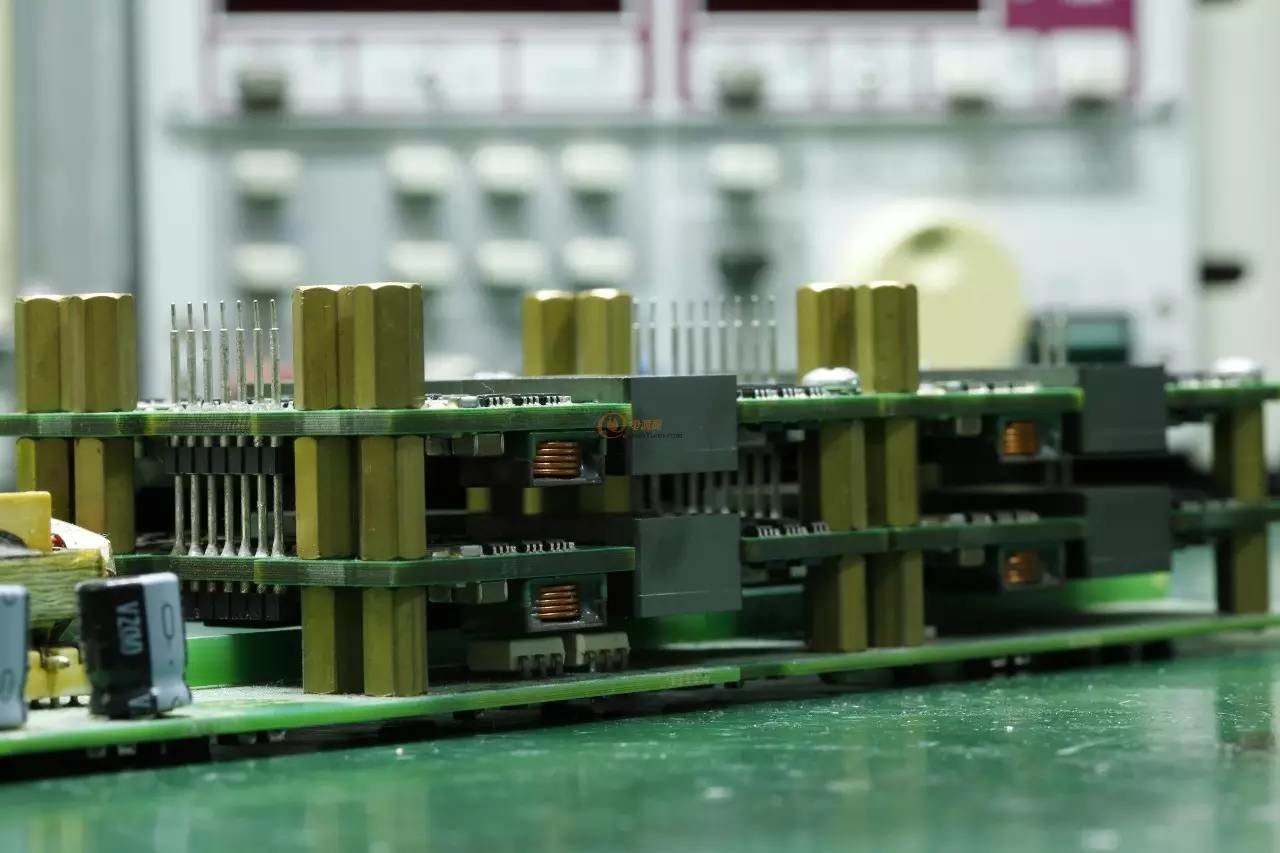

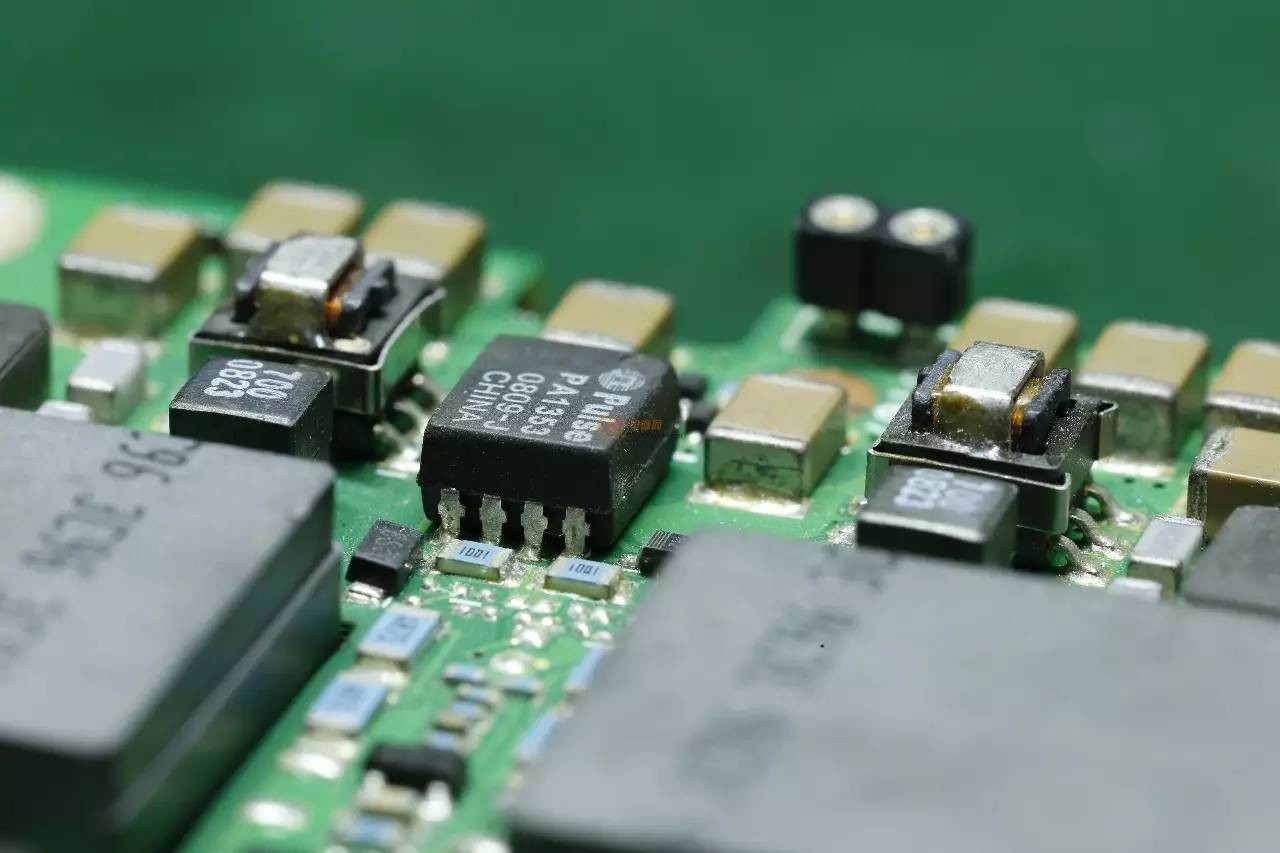

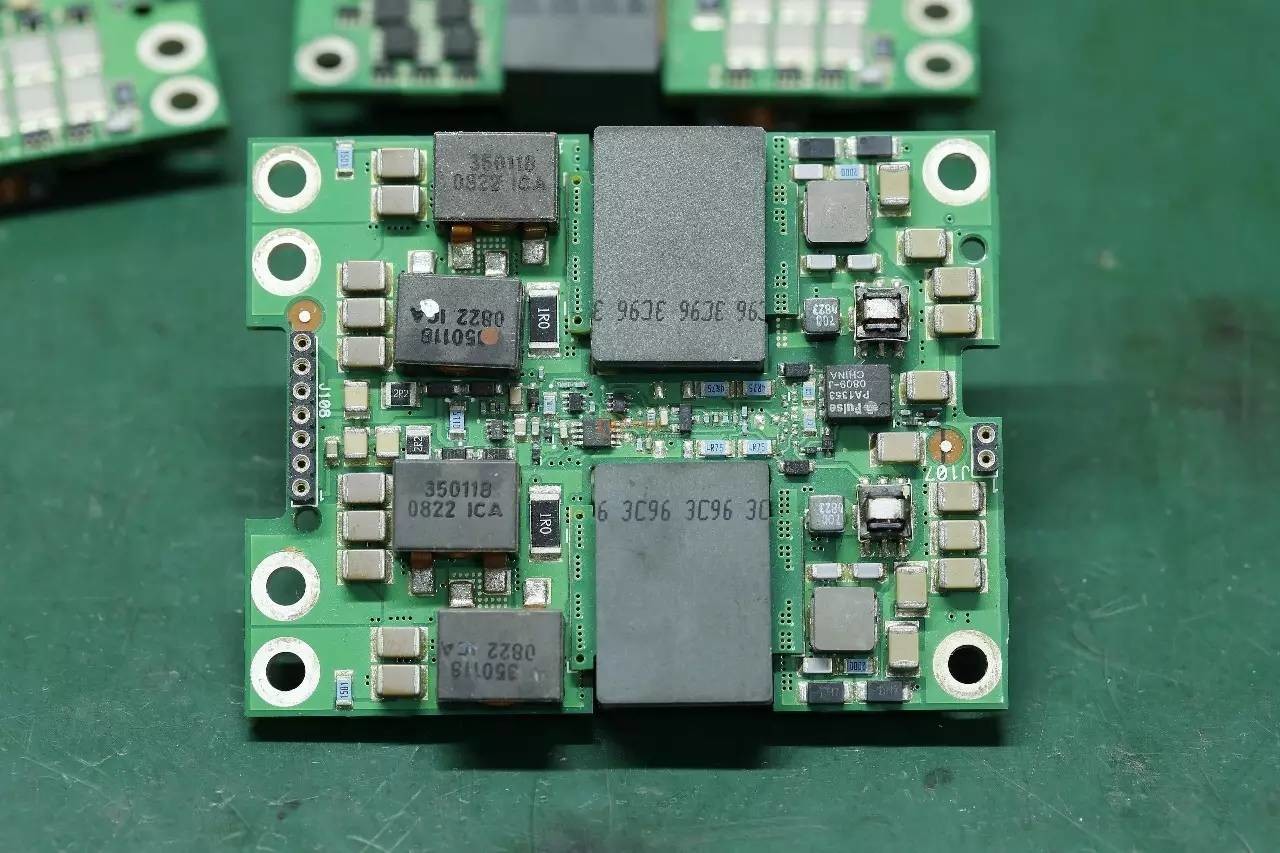

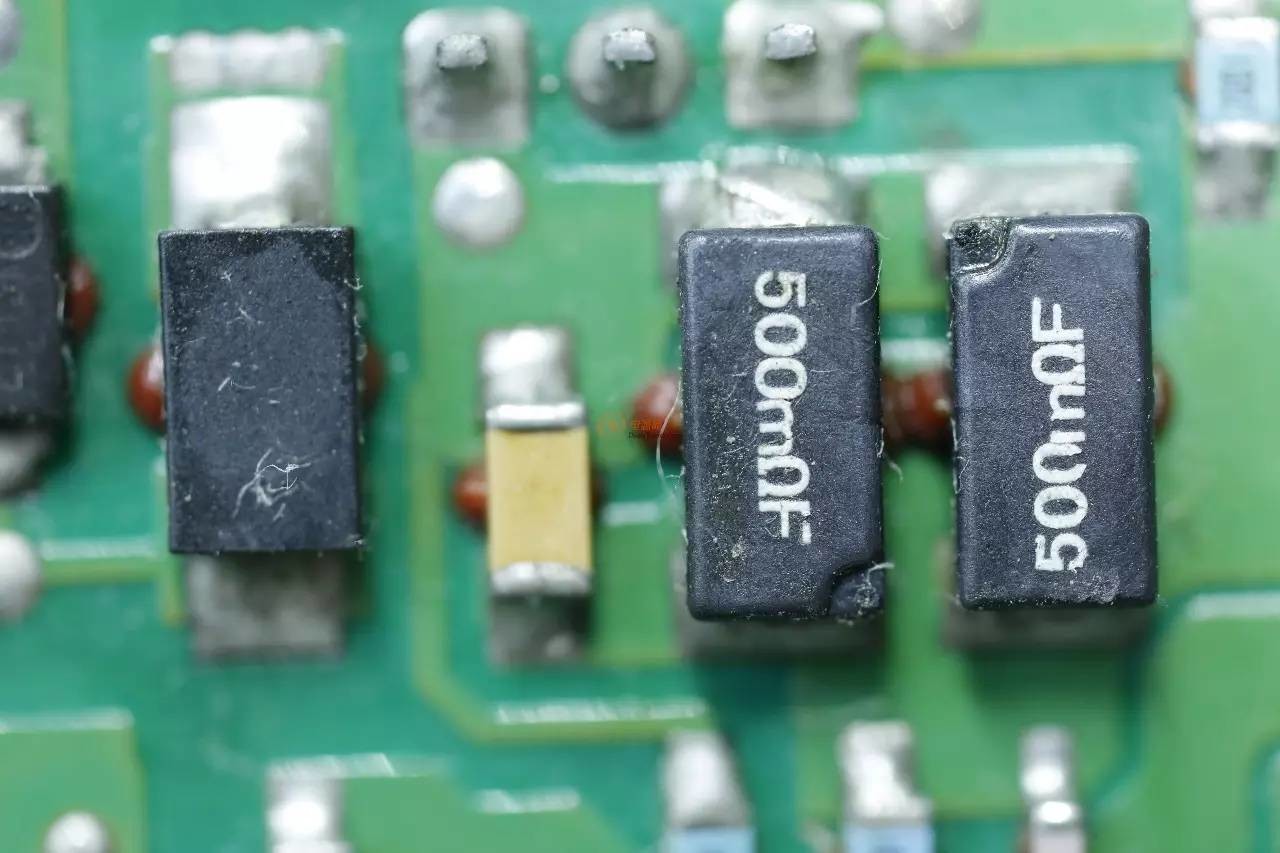

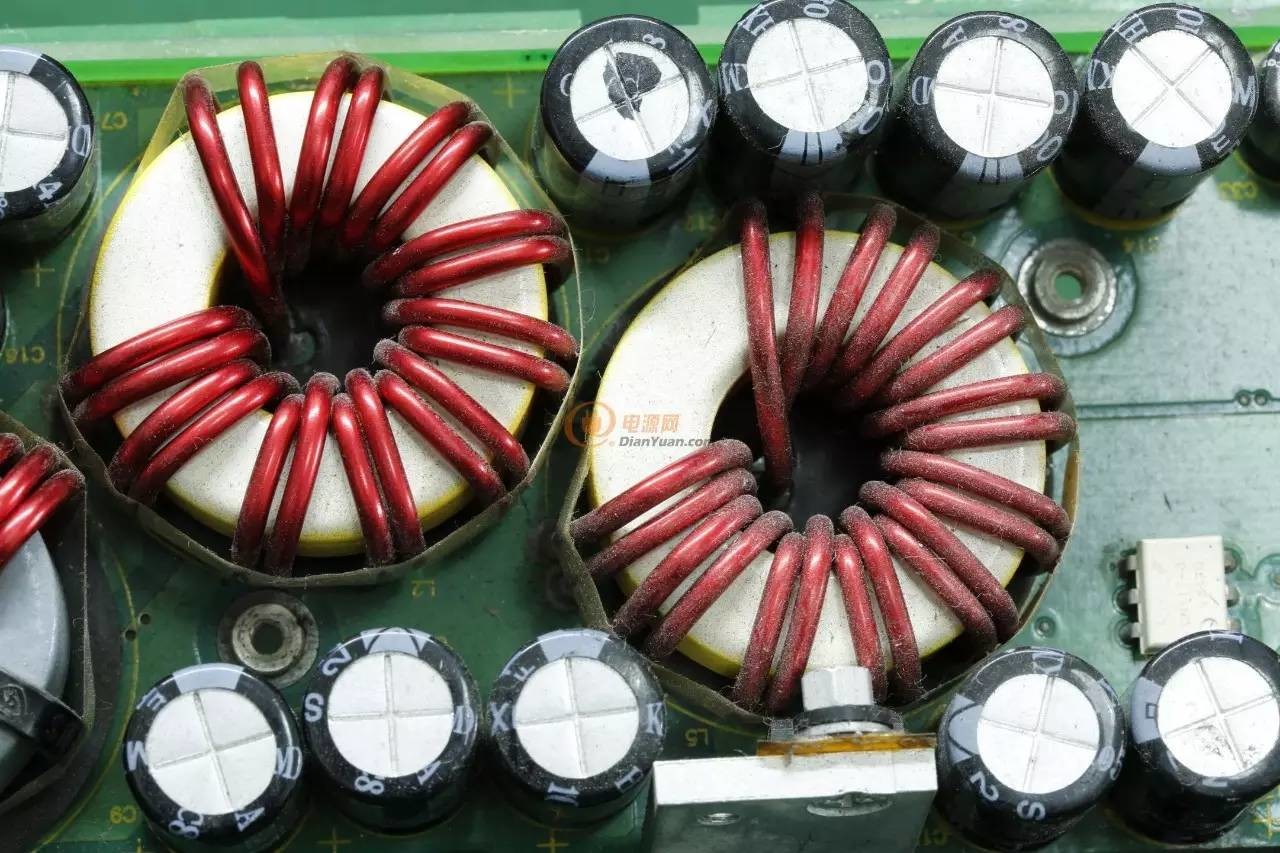

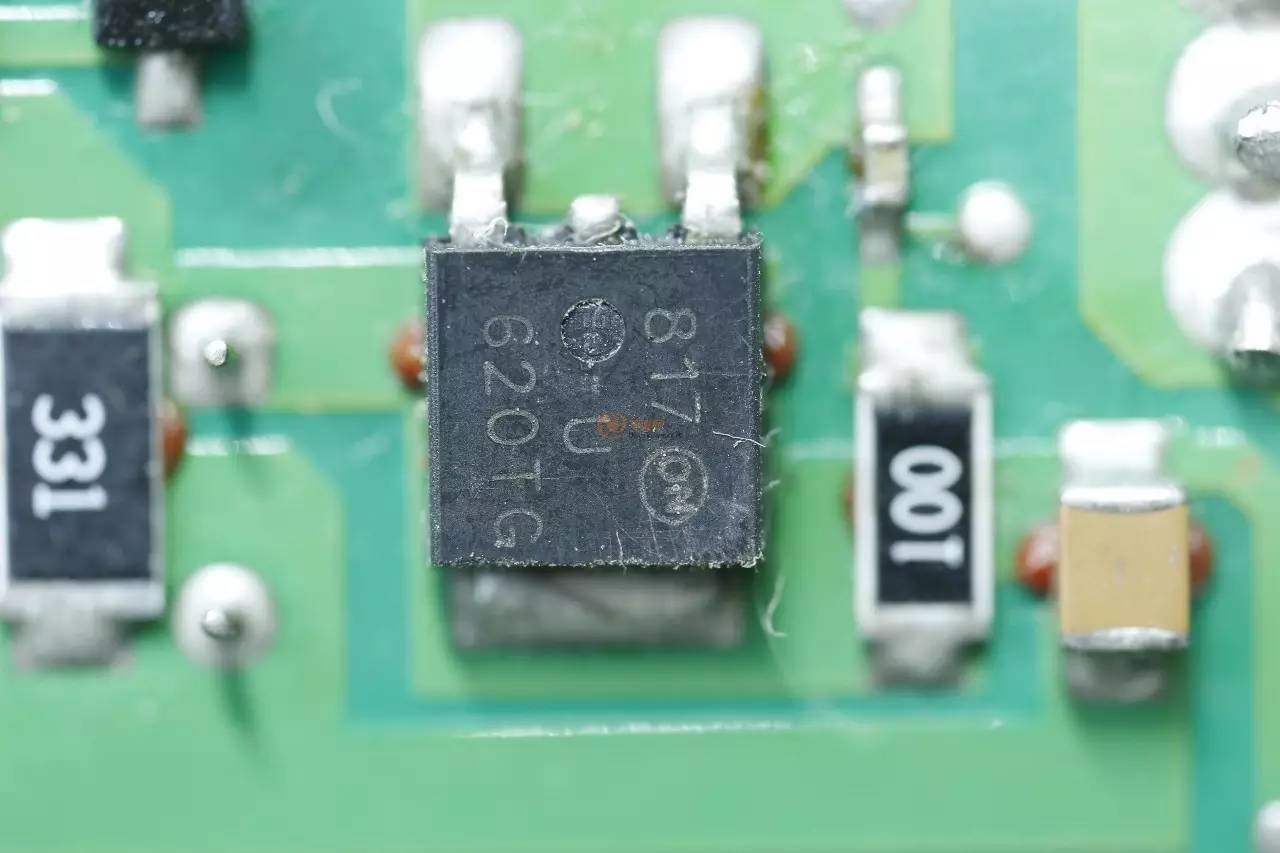

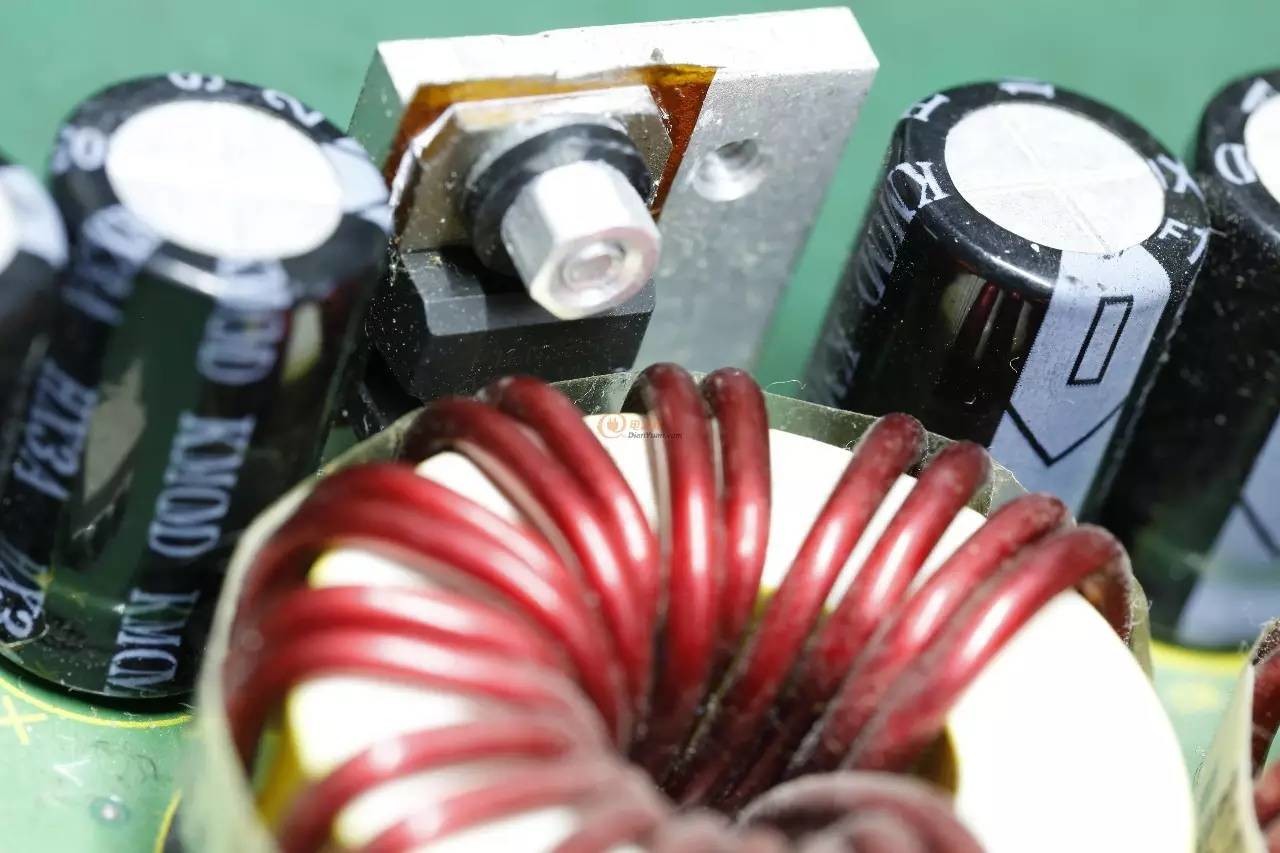

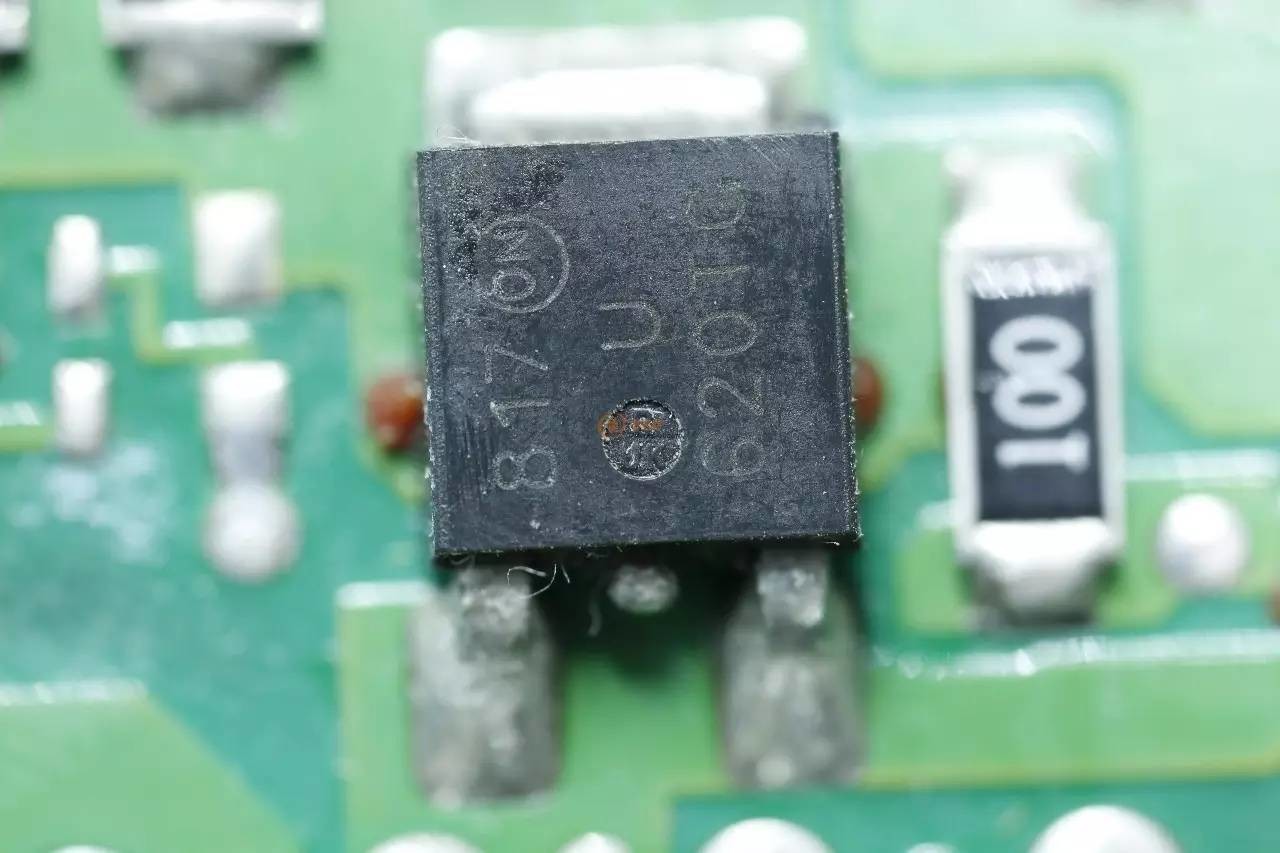

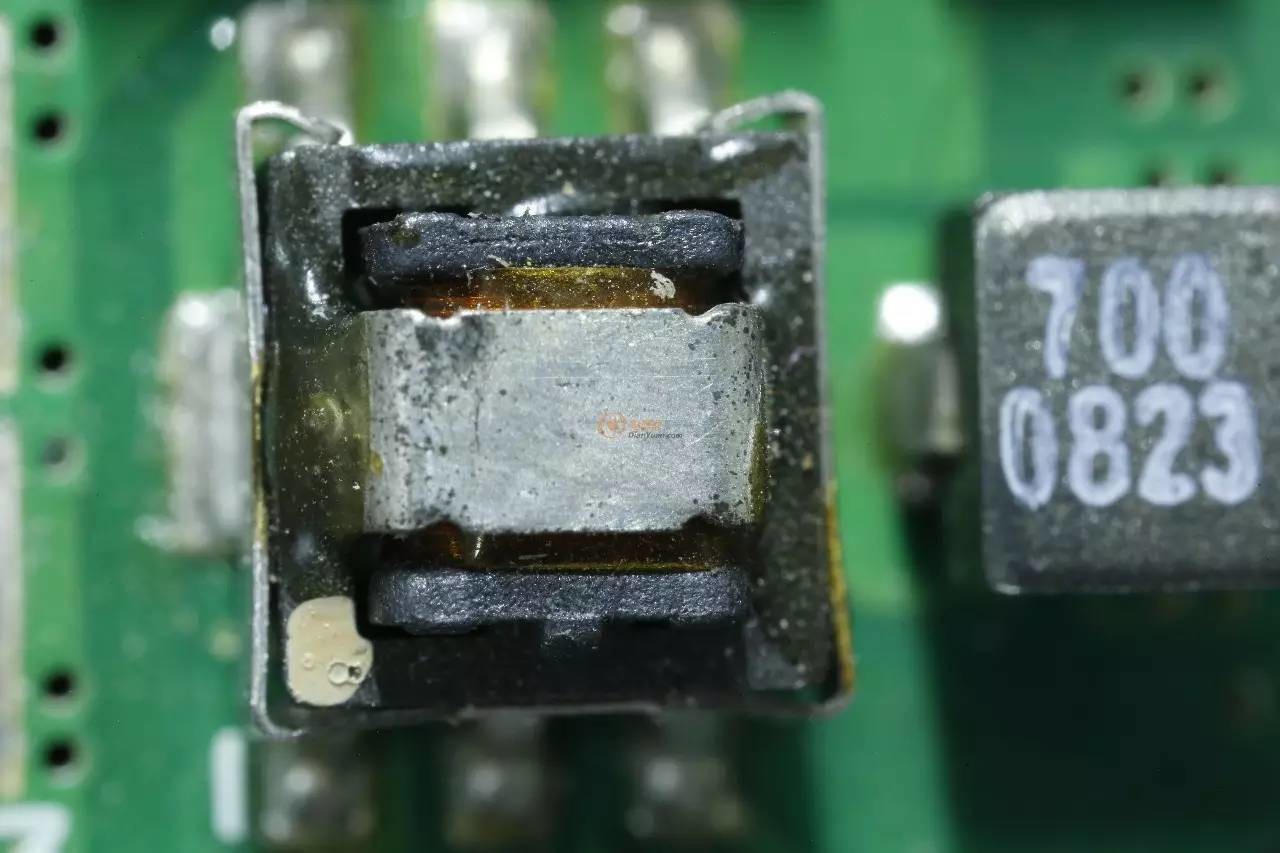

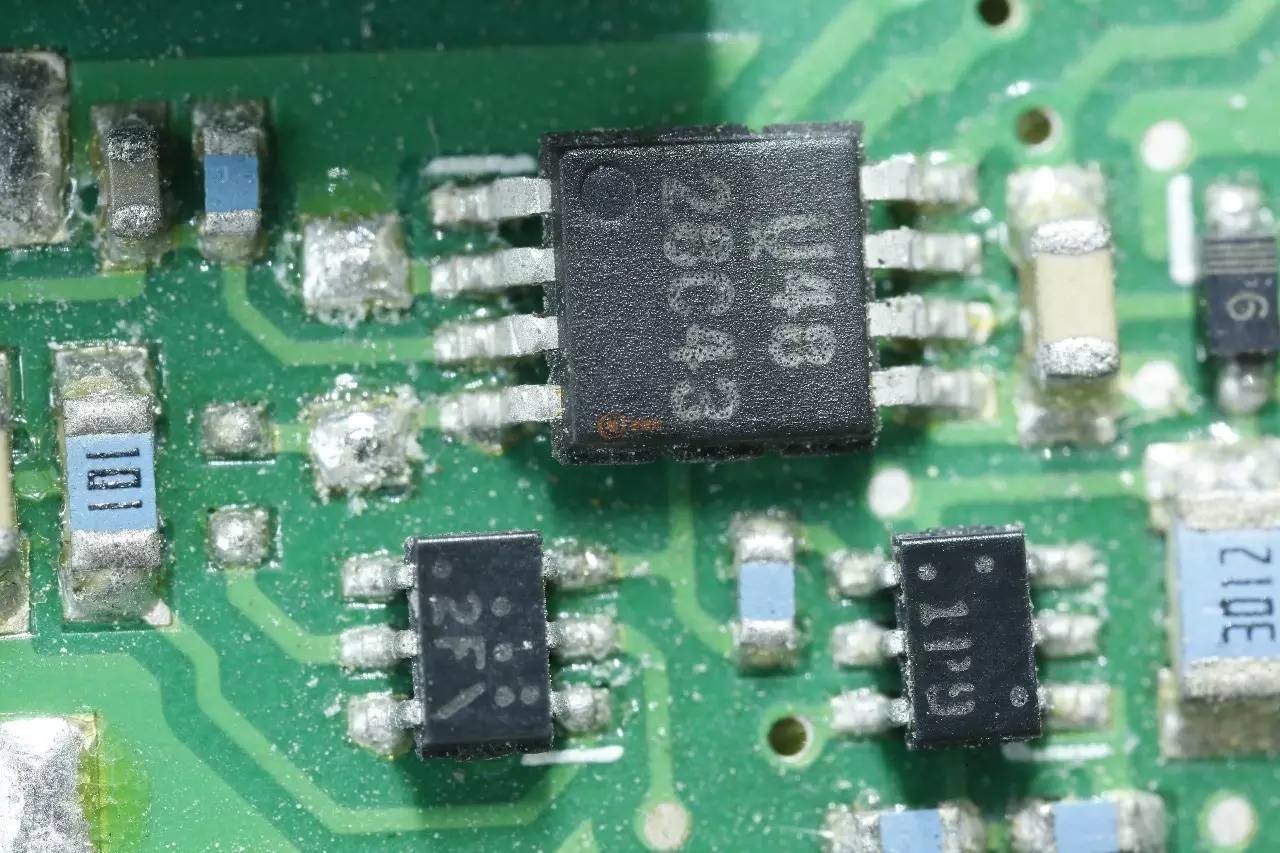

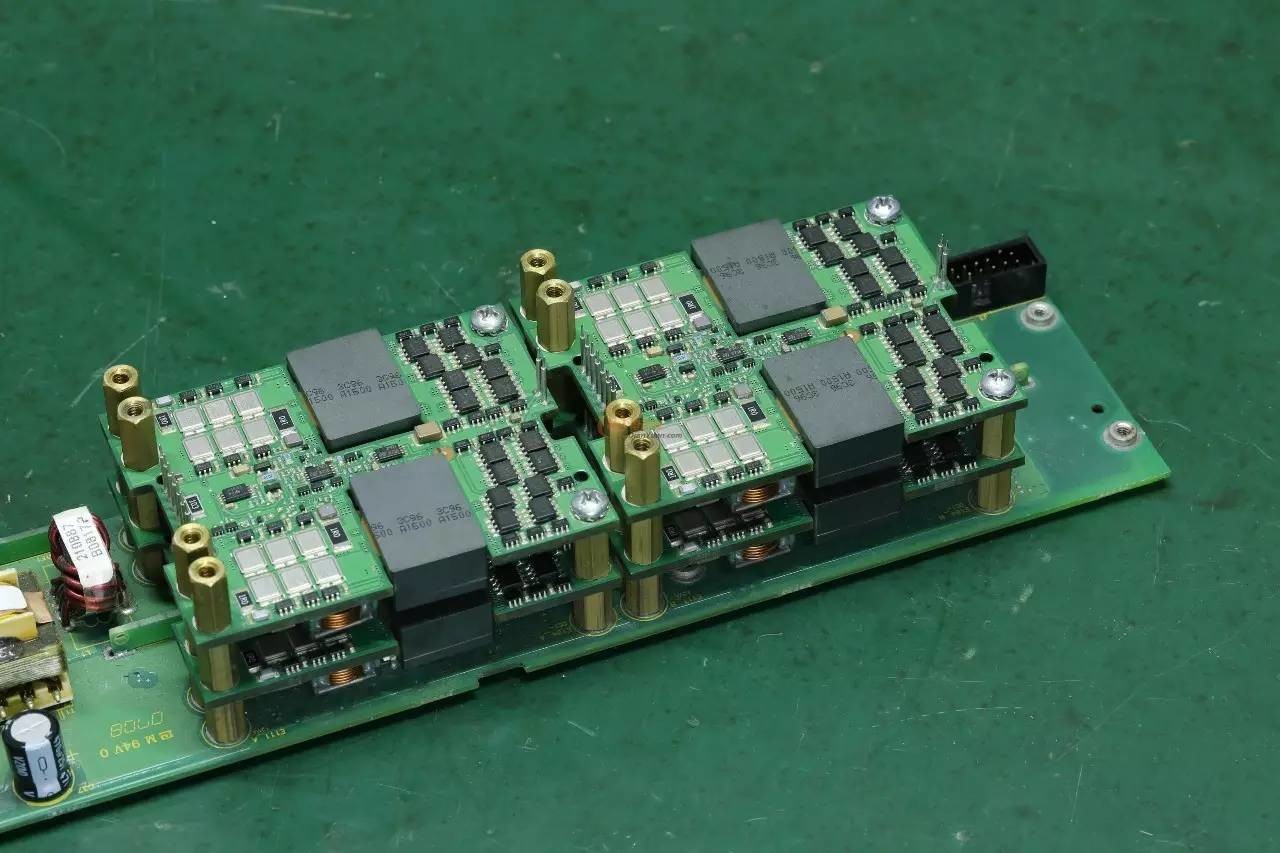

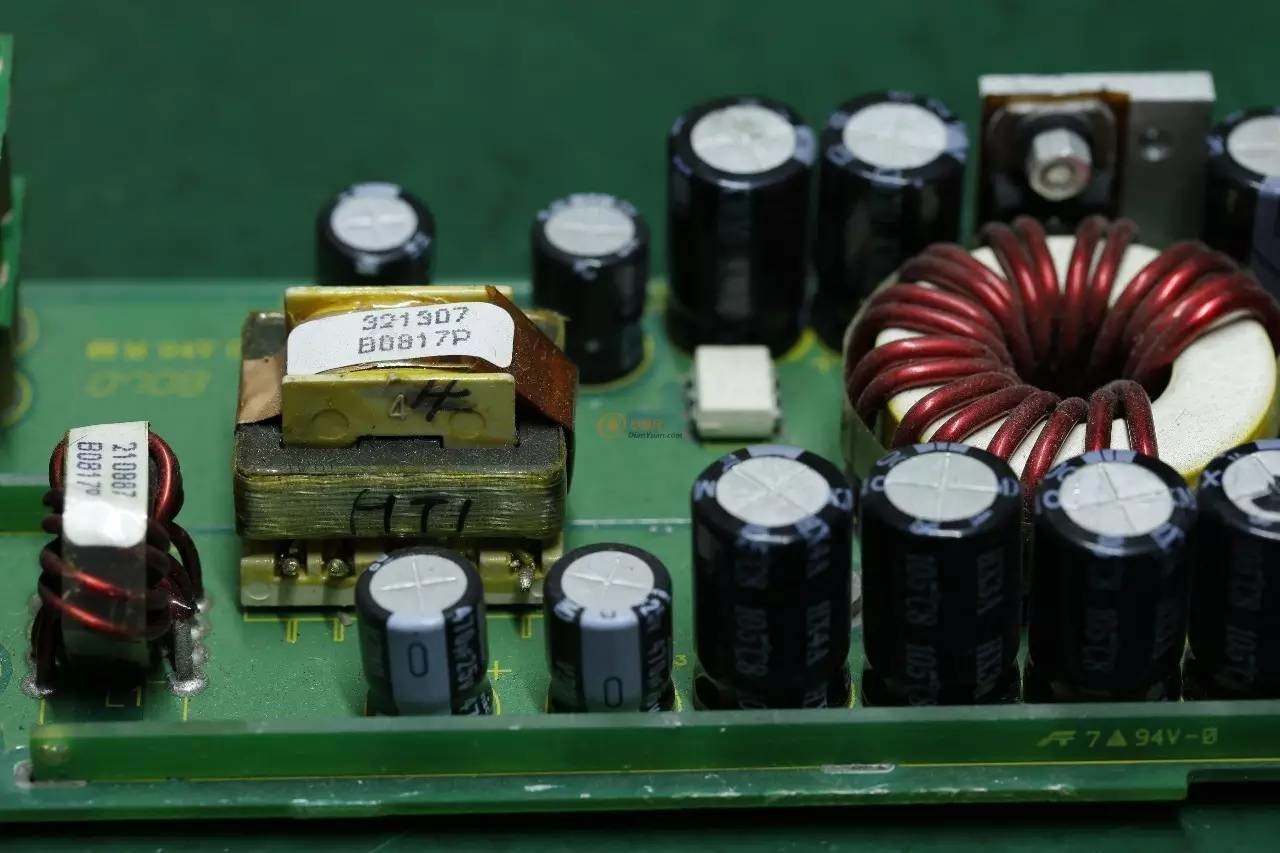

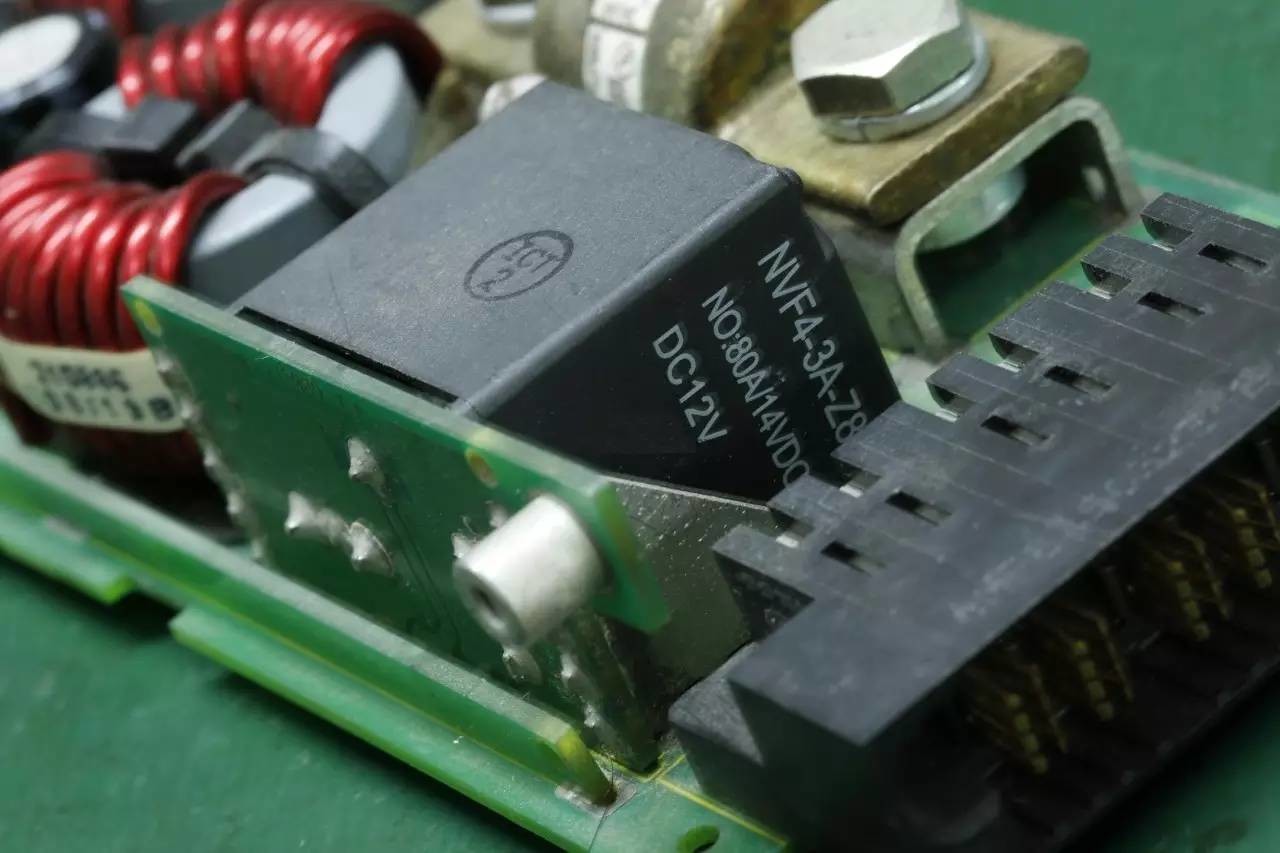

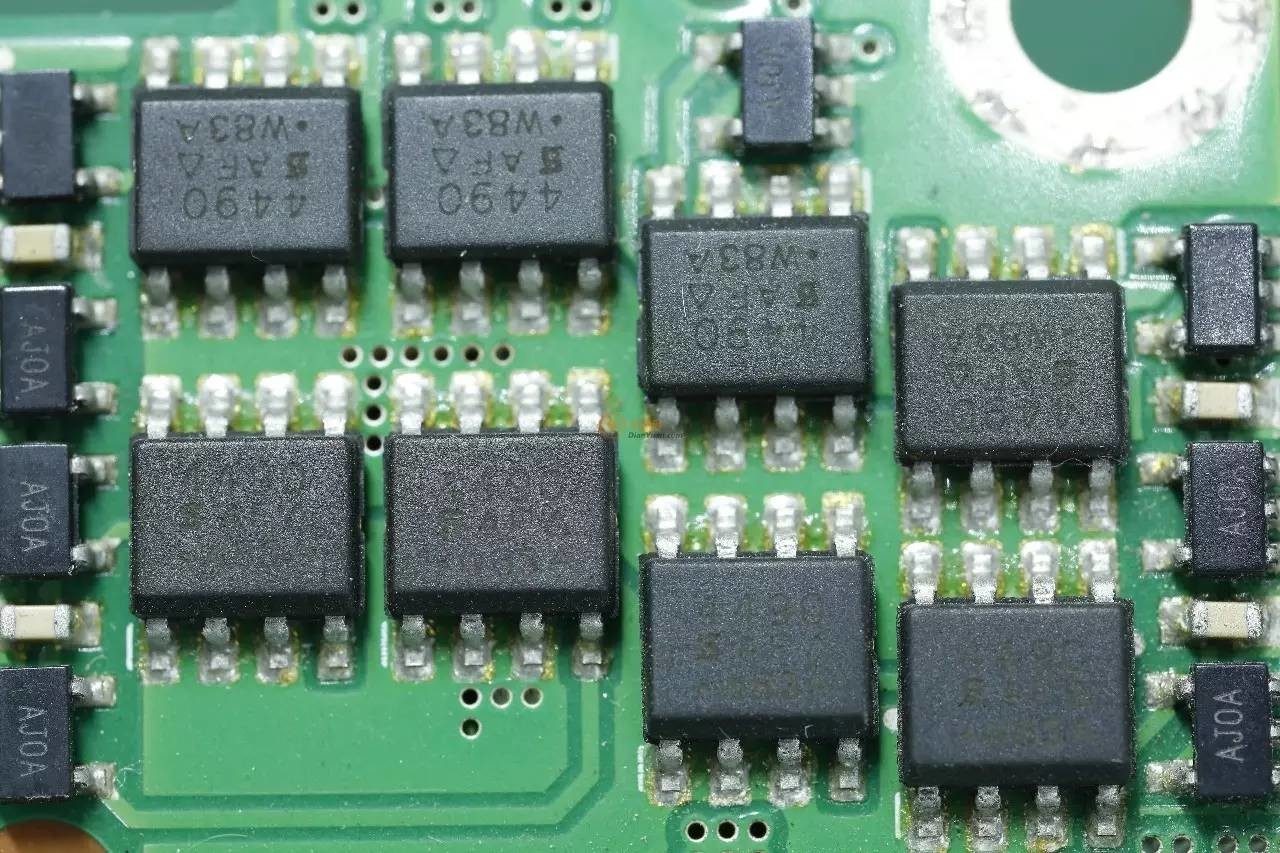

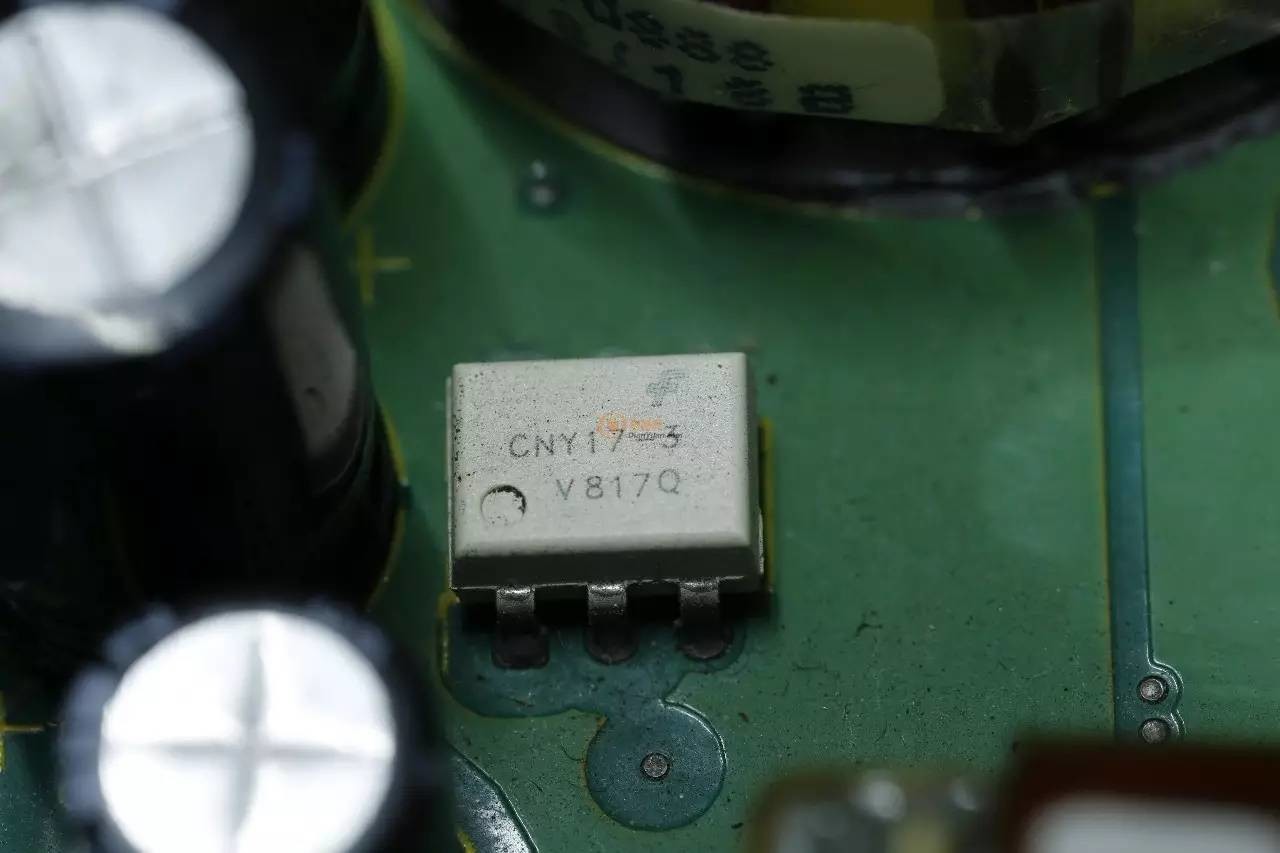

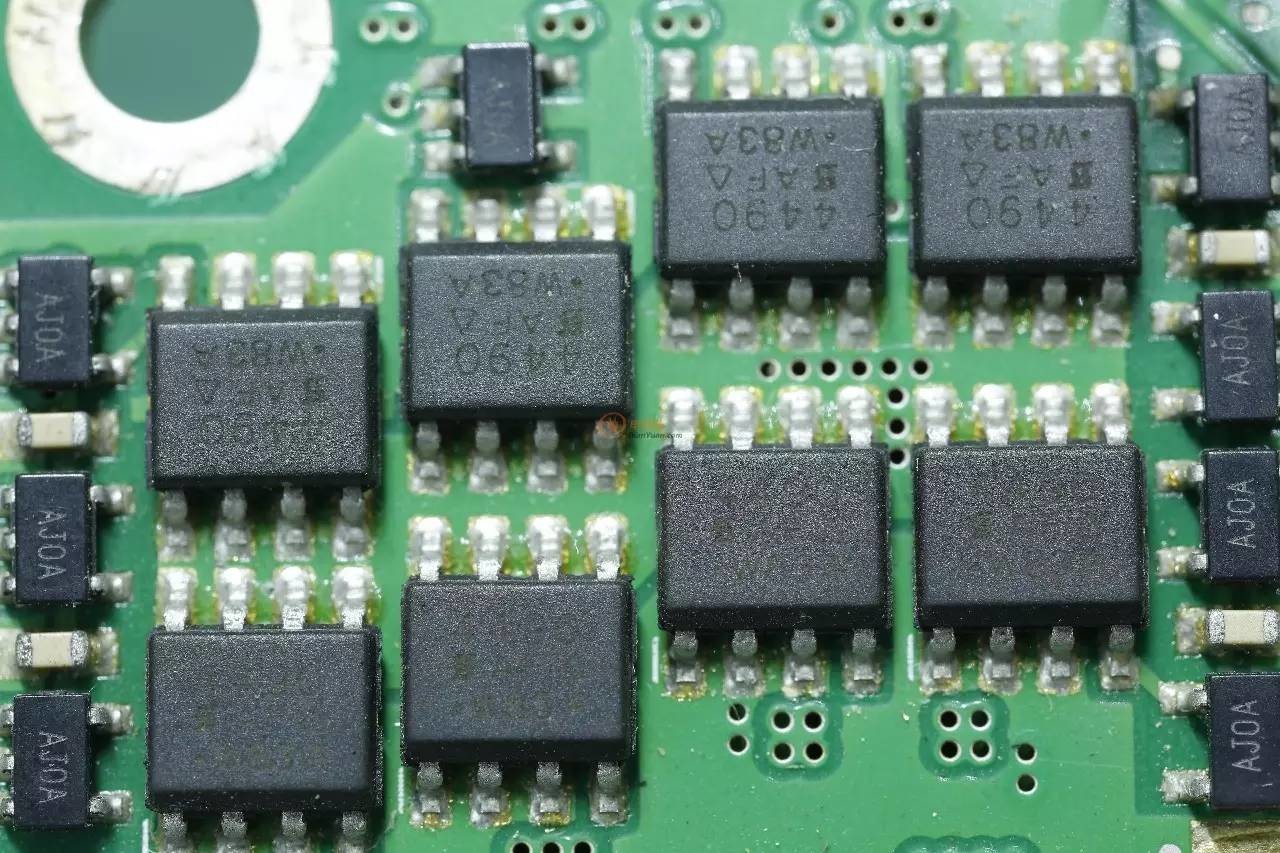

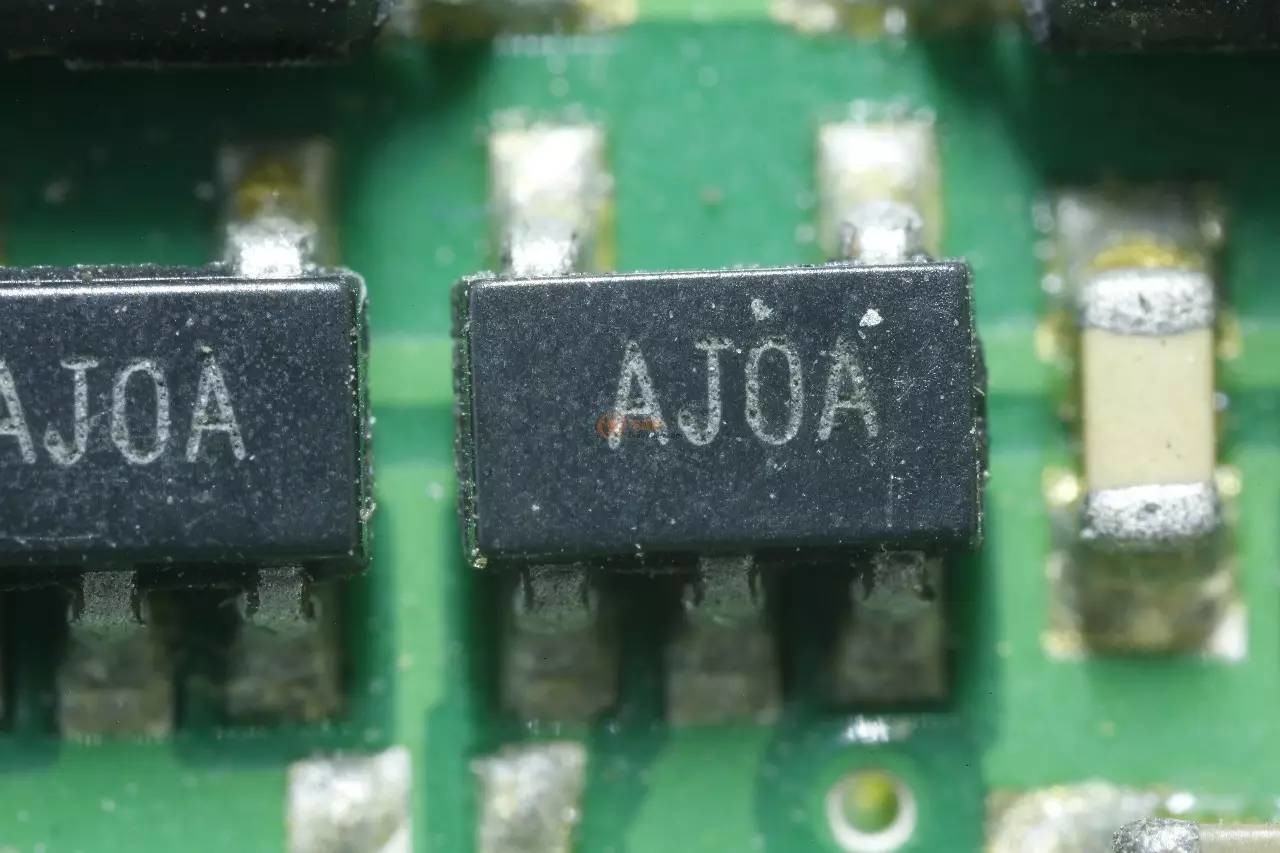

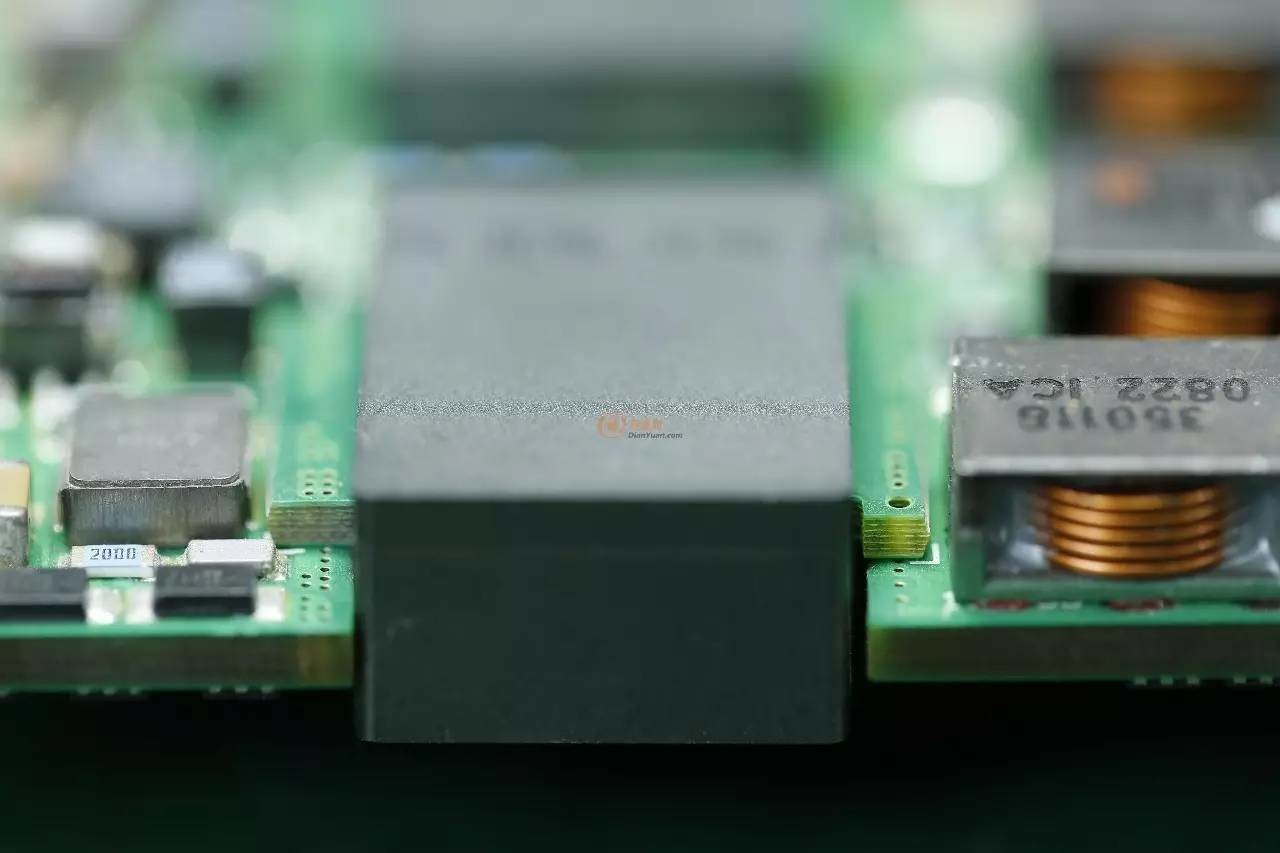

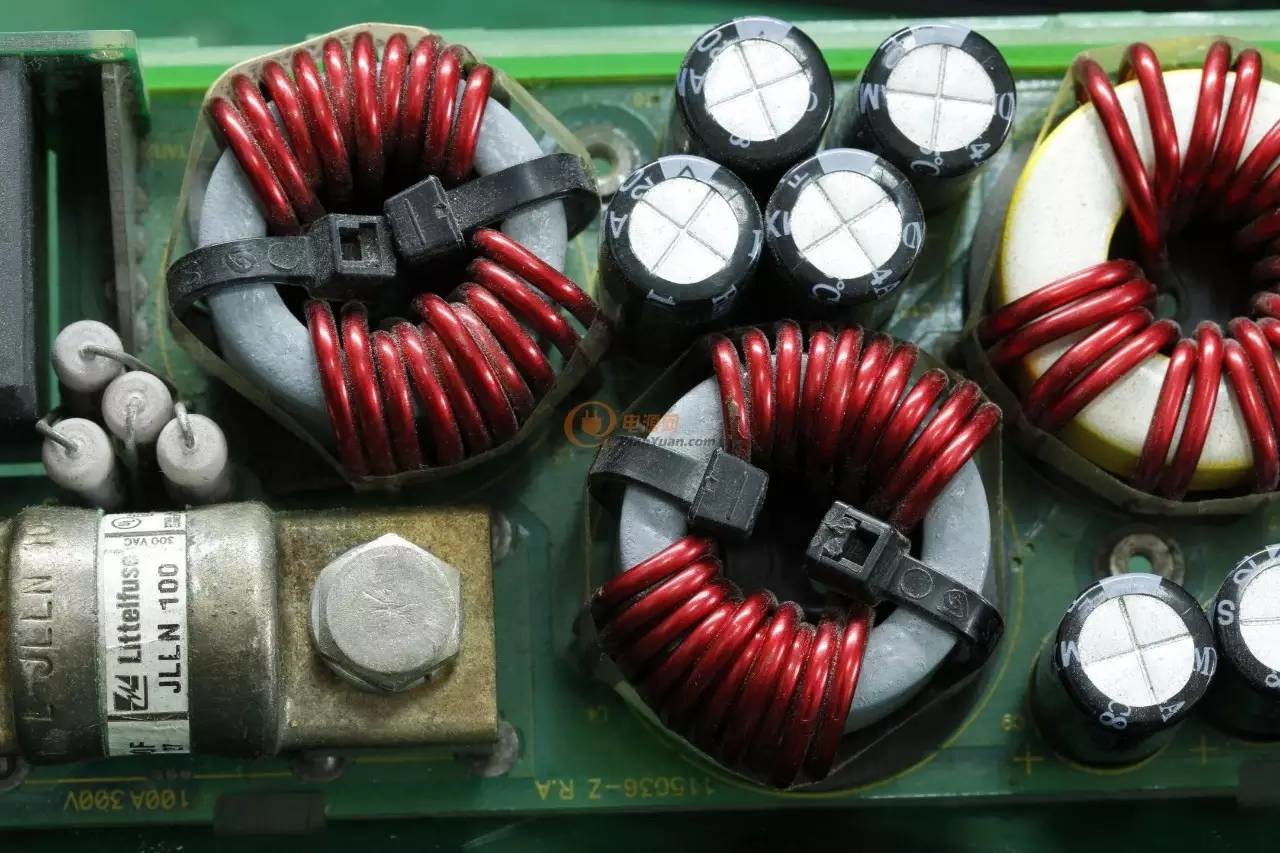

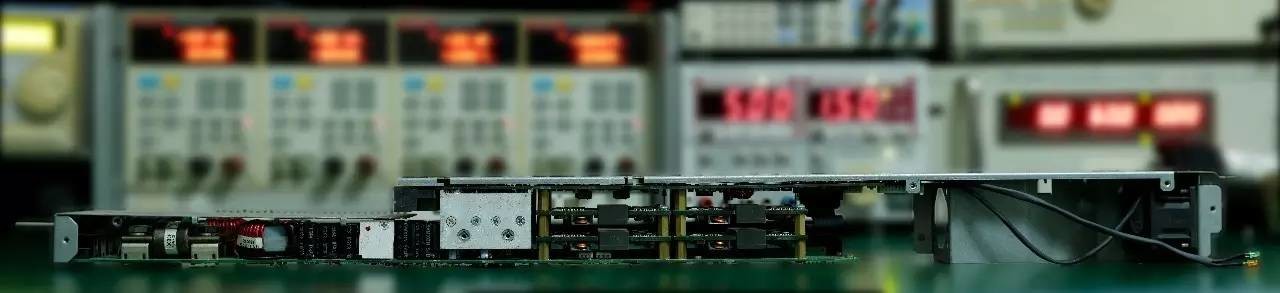

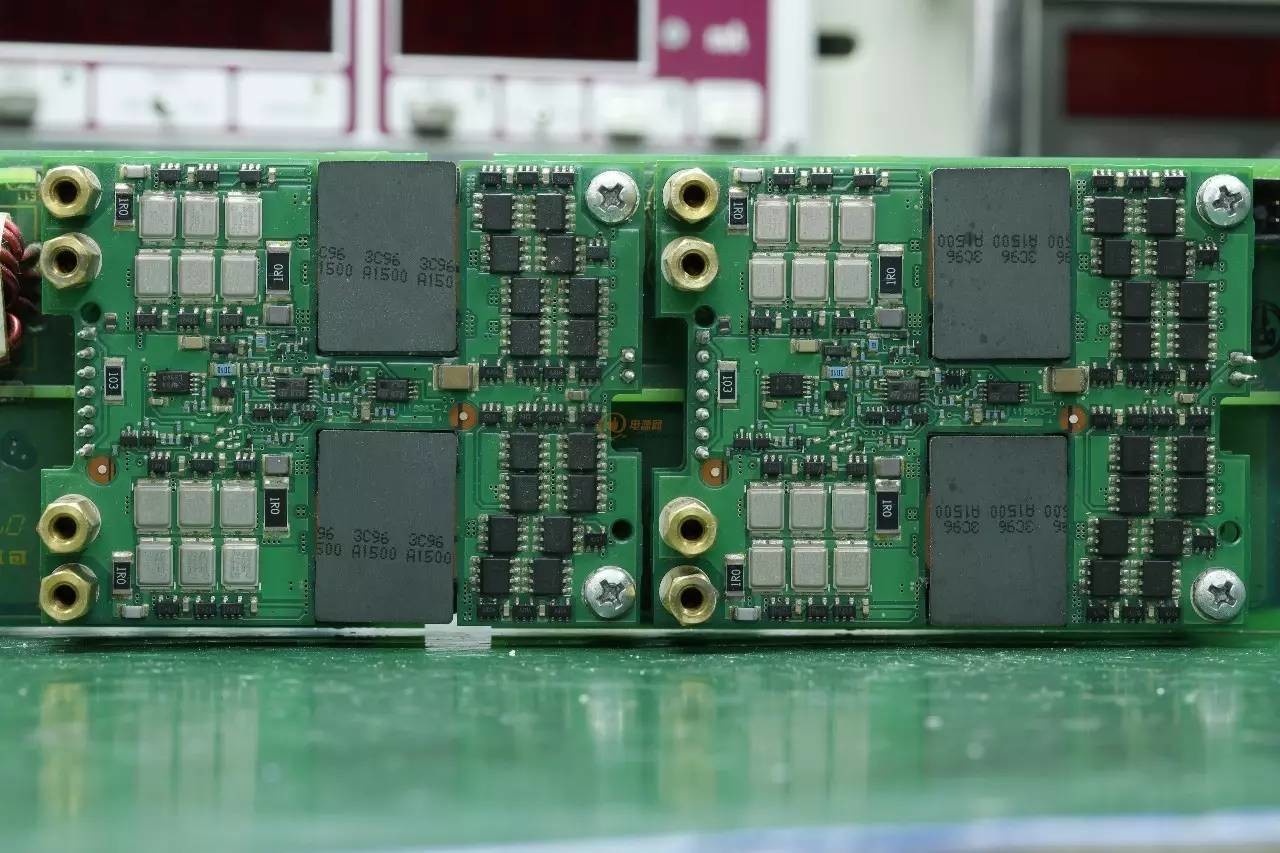

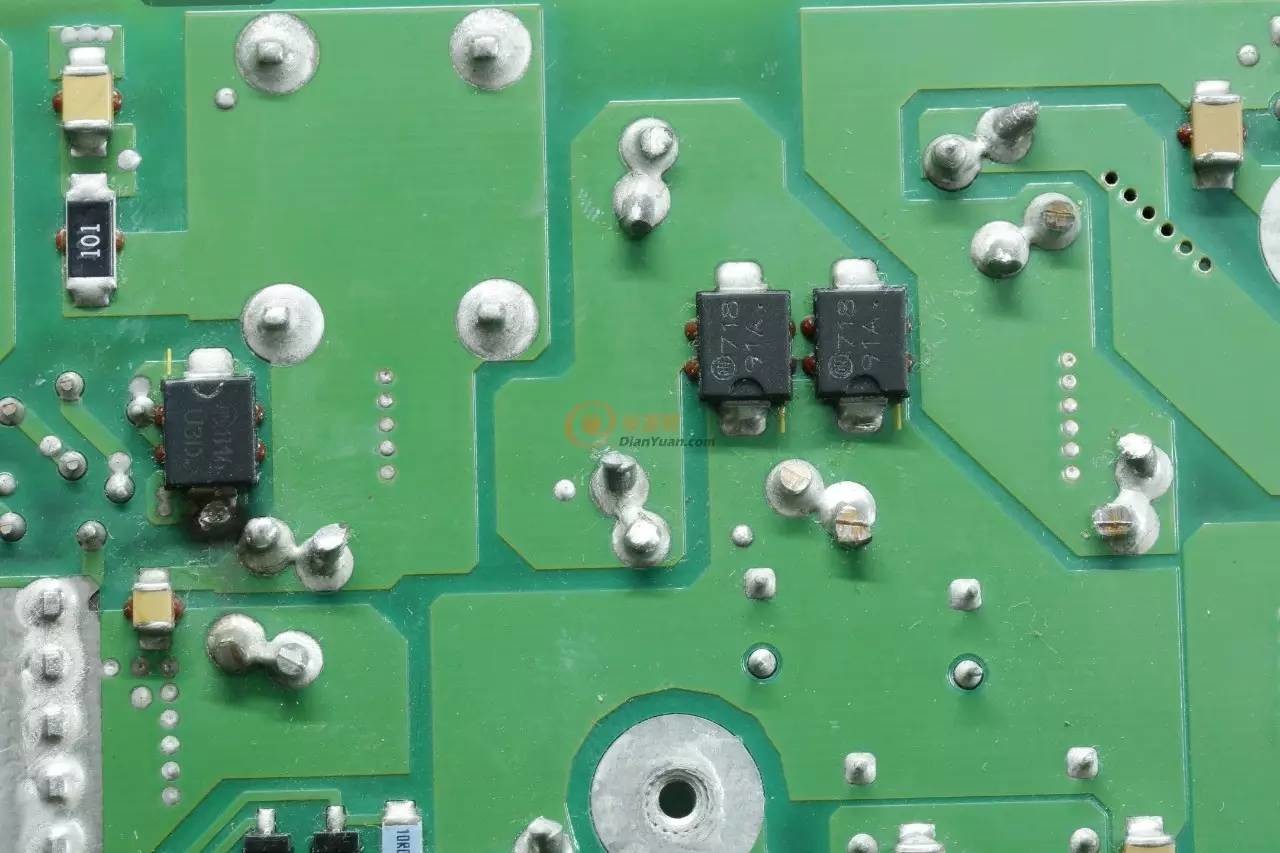

（转）这个电源有几年了，就是买来折腾的，拆过几次了，下盖都拆丢掉了呵呵 都是都是高清图，手机可单独打开图片放大来看哦。  先上个整机图：（缩小到长边3840分辨率）   规格：输入：-40~60V/75A 输出：12.45V/187A and 5VSB/1A 2250W Max 刀片式，的确是刀片，这是对着电源的上盖拍的，看到的是长和宽，不是厚度哦，厚度是1U的。 不要急，先挖个坑，再慢慢填，所有细节全是高清大图哦 继续上图：  2个40mm的风扇被我拆了一个DIY用了。 总长70CM，风扇的位置就占用了18CM长度。 再来一张侧面照片：  那个白色的小散热器是输出防倒灌的功率管散热用的（螺丝被搞丢了1颗），主功率管是全无散热器的。 来一张高清无码照：  2块板组装在一起的，后面那块板长一截，后面那块最左边是输入，前面那块板的左边的是输出。 输出那块板上的铜条直接贴在PCB上过大电流。 继续拆：  输入用80A的继电器防反接保护  输入用80A的继电器防反接保护 100A/300VAC的大颗保险丝 输入2级共模电感 差模电感 背面贴片 辅助电源部分：  辅助电源采用的EE25的变压器，输出3路电源给主电路做辅助供电  辅助电源的开关管为P16NS25 TO-220封装，安装在一个很小的散热器上，散热器贴外壳，但TO-220封装的管壳和散热器绝缘用的不是矽胶片，而是高温胶带。绝缘粒在黑色的，在绝缘粒和管壳之间还加了一个金属垫圈。  隔离反馈光耦用的飞兆的CNY17-3，注意，不是817哦  背面贴片，布局可谓很讲究哦  辅助电源的IC，哈哈，3843B  旁边那个当然就是辅助电源次级的的运放了，LM358  辅助电源输出1路的肖特基 刚才那个光耦必定不是叫817，这个肖特基呢？  辅助供电第2录的输出肖特基，也是817？  第3路辅助电源也一样哦。。。  辅助电源开关管的Rsense电阻。 哈哈，全是压缩到4K的高清图，饱了眼福，那么，问题来了：这些蓝色的贴片电阻和黑色的贴片电阻有什么区别呢？ 继续更新，上主功率部分： 主功率部分有4块板，分2层阵列，输入输出都采用铜柱过电流，每块板上有2路交错并联，一共8路交错并联。每路初级采用8个SO-8的MOSFET，次级采用6个CanPAK的MOSFET，主变为PEI22的。  主板底部时钟和反馈部分  来张侧视图，板间的信号采用插针连接，包板辅助电源供电、时钟、反馈、基准电压信号。 换个角度再来一张  华丽的功率部分再来一张。。。 不急，后面再把4块功率板拆开。。。 继续拆解 拆主模组：  4个模组，8个变压器，187A电流啊。  主模组正面  主模组反面  主板（母板）   初级功率管  初级功率管驱动IC， 每个功率管一对一驱动， 每个模块板初级有16个功率管和16个驱动IC  次级功率管 次级每个模组12颗MOSFET  次级驱动IC， 次级的MOSFET驱动也是一对一驱动的， 次级有12个MOSFET和12个驱动IC。  终于看到电源管理IC了，哈哈，TI的28C43，SSOP-8封装的。  28C43旁边2个是逻辑门IC，给28C43提供时钟信号的。  38C43的PWM信号通过这个脉冲变压器送到初级驱动IC  驱动变压器上面一个大大的“CHINA”  这个小”变压器“不是变压器，而是电流互感器，初级电流检测用的，右边还有颗貌似威世的贴片电感，谐振电感。  电流互感器，好小的说。  次级输出储能电感，貌似是采用的倍流同步整流。  主变压器里还多加了一个小板，模块的主板和这个小板都是多层板，大于4层，至于具体多少层就看不出来了。 继续拆解另一块板： |
