那么这么招牌的功能对于我们设计者来说到底有什么用呢，根据我现在使用的体会来说，基本可以总结成一下几点

1，很多器件空间比如长宽高，甚至在一些中空的地方下面摆一些东西，可以直观的知道有没有空间干涉问题，兄弟们有没有遇到过设计一块PCB，画完怎么检查都没问题，等实物做回来之后发现元件之间有冲突，元件与外壳之间有冲突等等问题

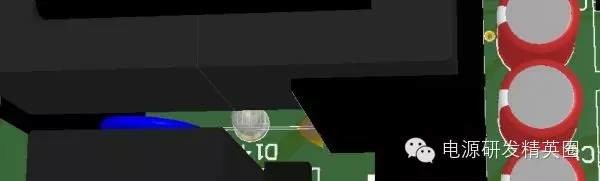

比如这个LED我要放在变压器磁芯下方的中空位置

2，可以在设计开始之初就可以看到产品最终效果，比如PCB元件布局是否合理，电磁辐射设计，热设计等是否合理，这些问题设计者本人心里自然是有数，更妙的是作为PCB设计人员，可以初步设计一个大致布局结构给领导审批，省去很多精力一个个的讲解，甚至在千里之外也能让领导一目了然，如果你花了三天画板然后领导否了，重新来过，你是不是想撞墙呢。这样做带来的好处就不用我多说了

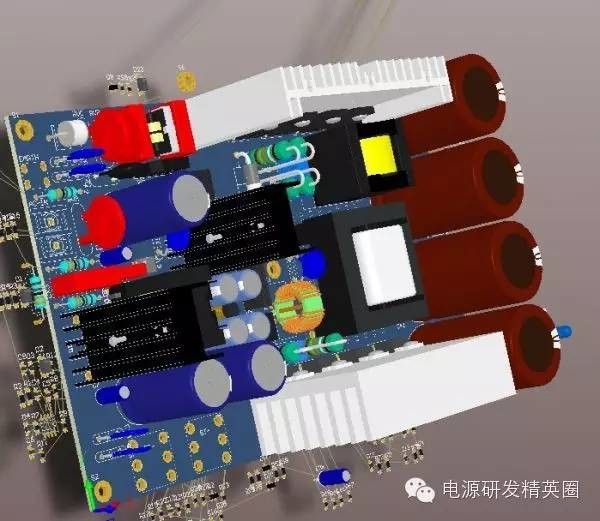

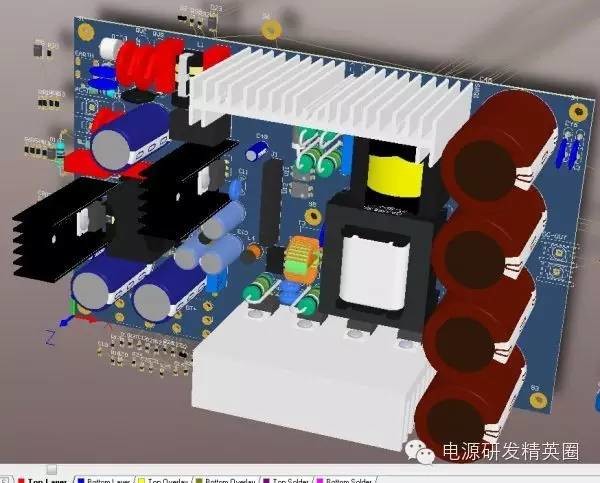

例如这样布局行吗

不行，前面的2个变压器不应该这样摆，会导致发热集中，并且PFC到母线电容回路太长

5分钟后

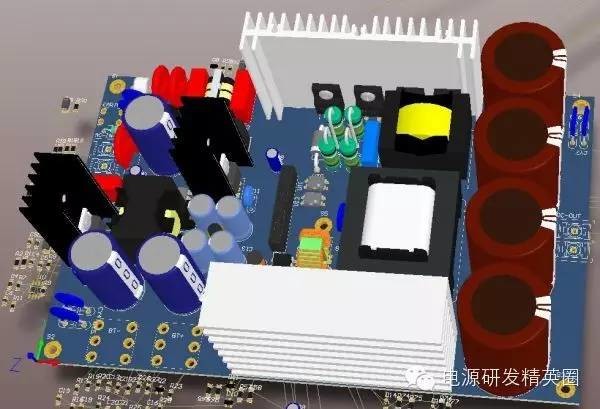

这样比较合理，就这么办

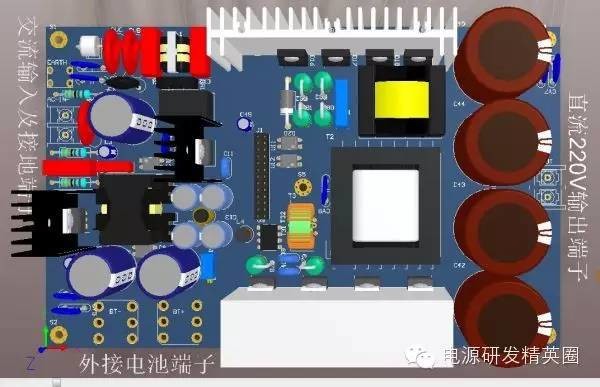

3，在一些特殊客户，比如定制产品，尤其在电源设计这一块更是有很多的定制产品，客户在洽谈之初就需要知道一些合作的细节，比如产品尺寸外形，有了3D功能，传统的纸上谈兵瞬间变成实物操作

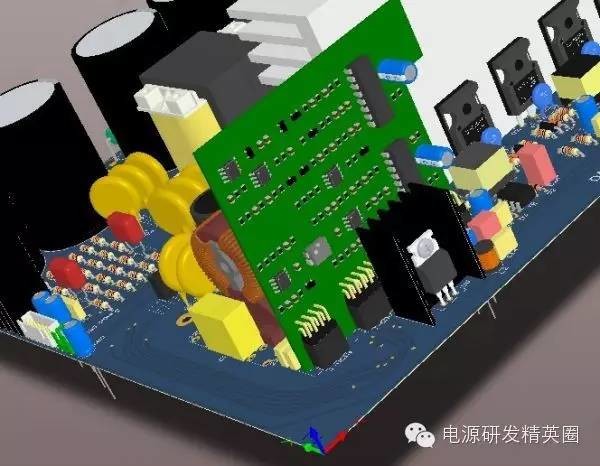

甚至是某一块小板作为子板，装配在母板上

比如

大家要支持正版，打击盗版，嗯，我不会告诉你我的电脑装的是不是正版

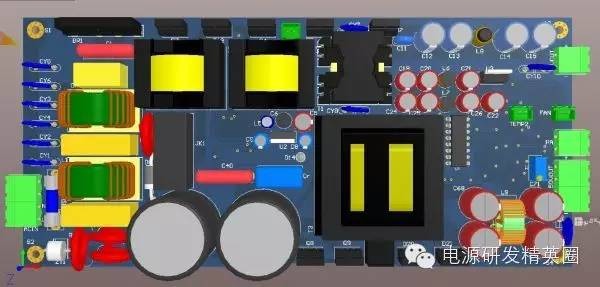

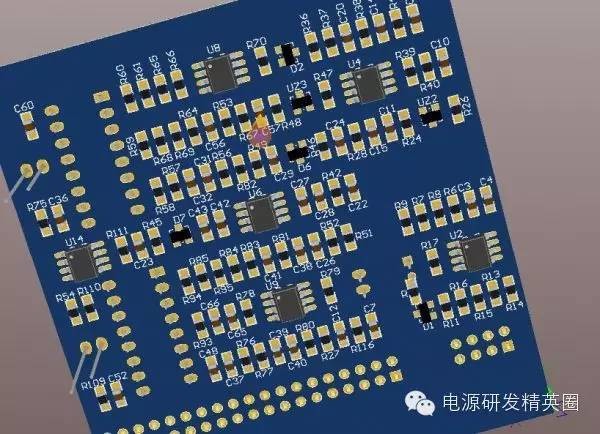

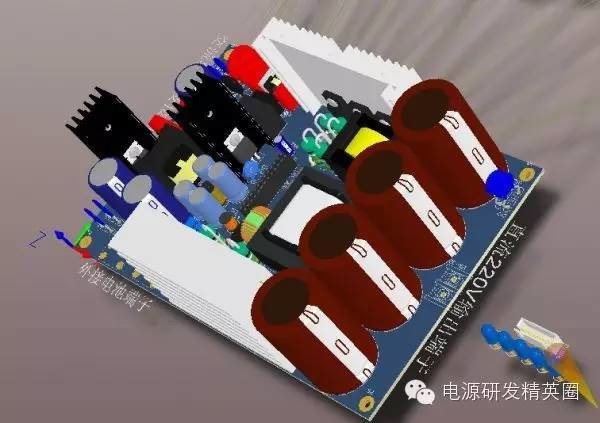

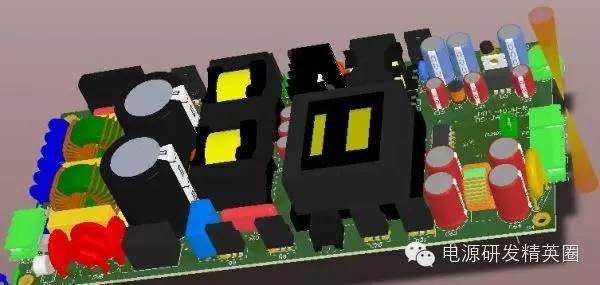

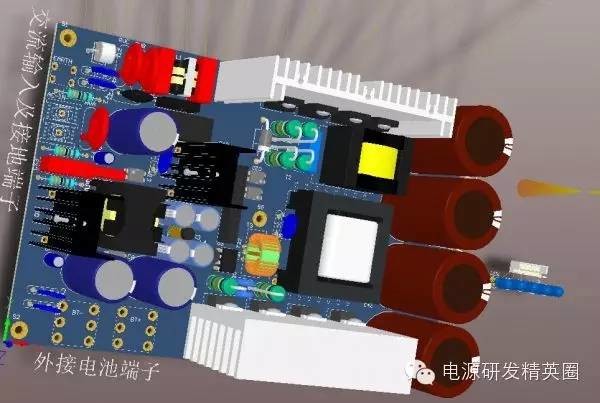

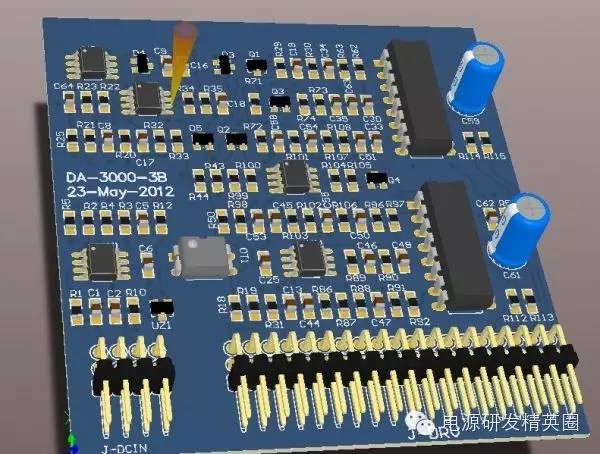

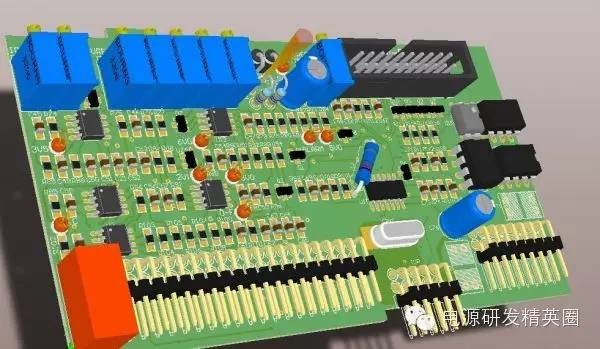

更多模型效果，正面 背面

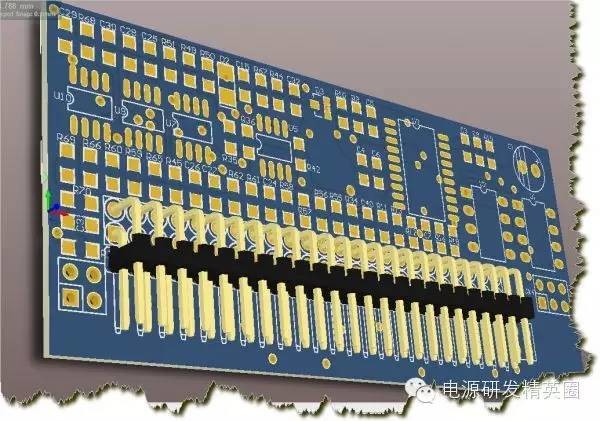

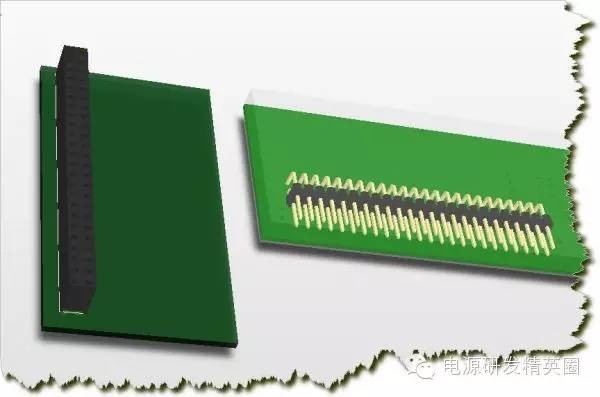

怎么把下面这张图中小板装配到第二张图示意的母板上？

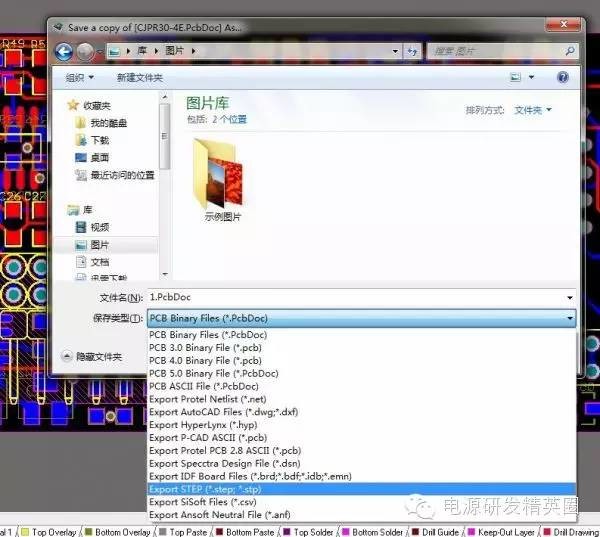

先打开小板的PCB文件，选择另存为SETP格式导出标准SETP格式的模型

然后在母板界面放置3D模型，找到刚才导出的小板模型

确定之后模型会跟随鼠标到母板PCB界面，找个适当位置单击放下

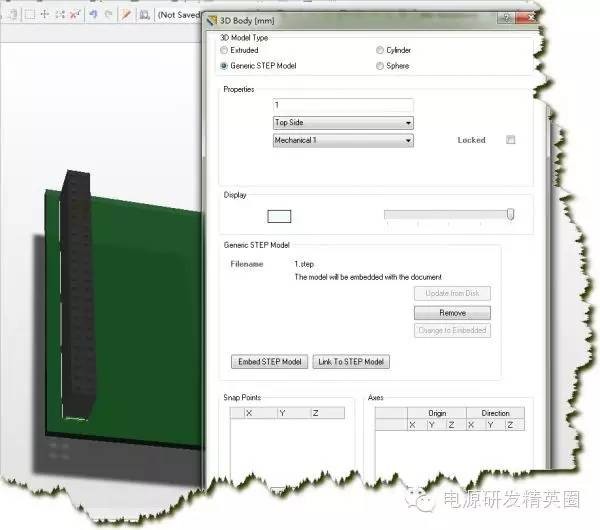

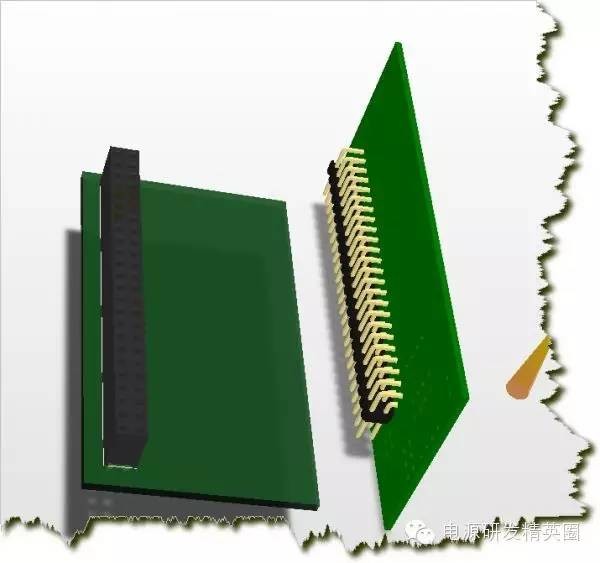

双击小板模型进入属性界面，调整各轴角度使小板模型方向正确

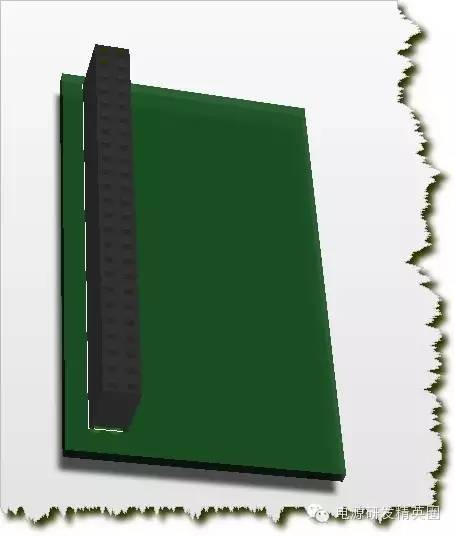

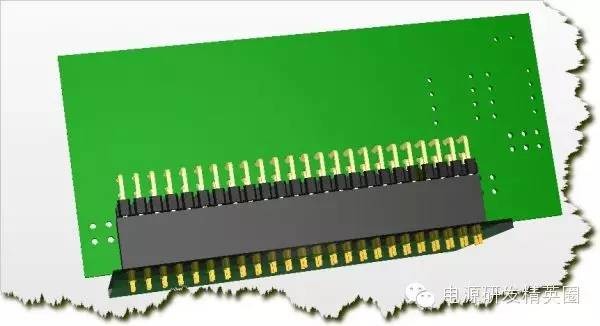

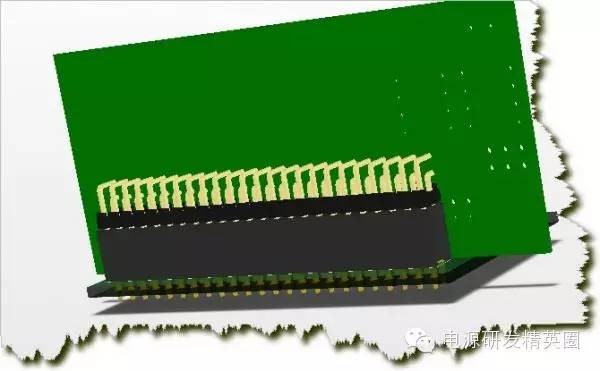

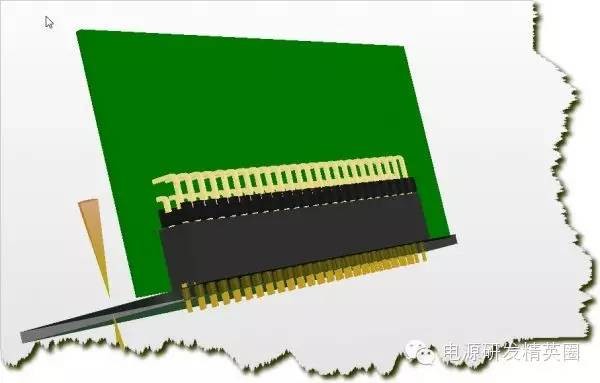

然后各种对齐，装配好的效果，小板上的铜皮在转换导出模型的时候已经丢失了，所以我们之看到一块光溜溜的小板，只有上面的模型没有铜箔

下面我们来开始制作一个简单的3D库元件

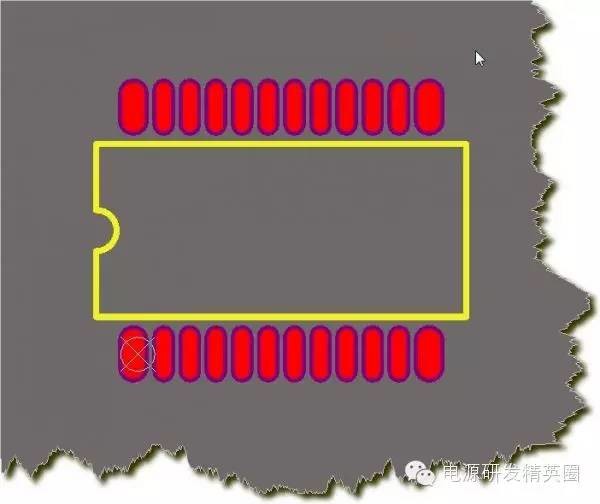

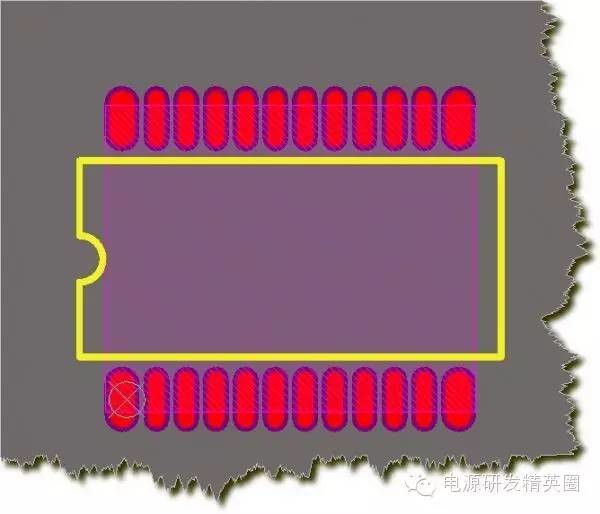

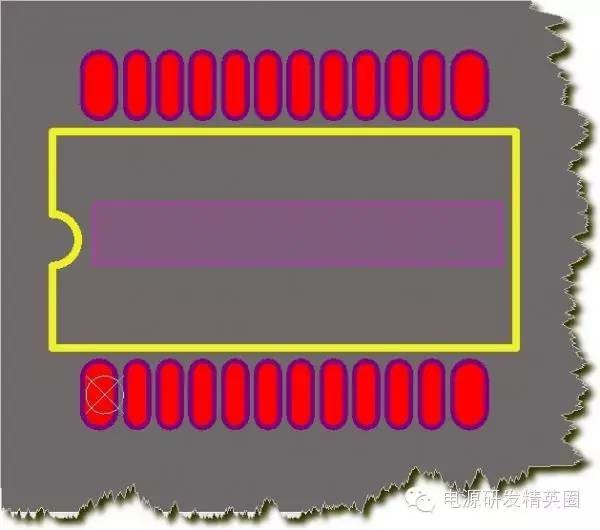

我现在有一个ssop-24的IC元件库封装，但是没有3D模型

我们到神一般的网站上找找看

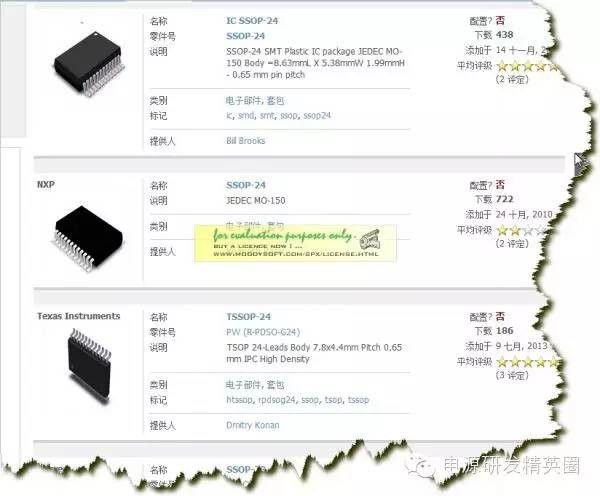

输入ssop-24，出来很多

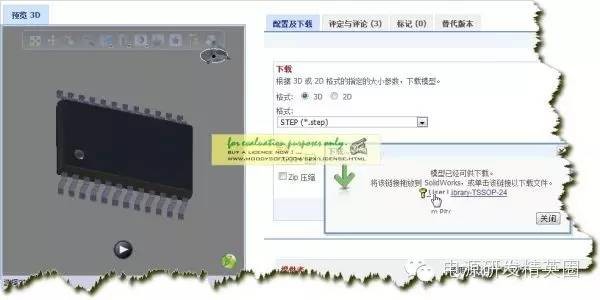

选择第三个进去下载，安装插件之后会有个预览窗口显示当前的模型图

step的214格式设置好，服务器会自动帮你配置好需要的模型文件

然后回到AD的库文件编辑界面，快捷键P-B，进入加载3D模型菜单

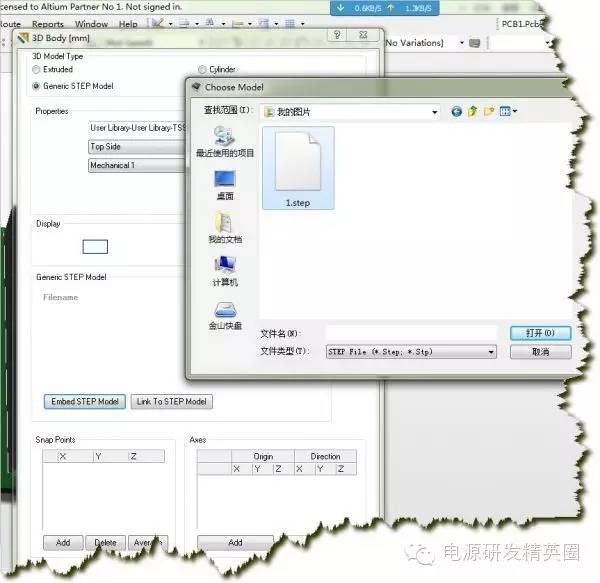

选择Generic STEP Model，表示加载STEP格式的模型文件，下方的Embed STEP Model按钮进去找到刚才下载好的文件

OK之后模型文件会跟随你的鼠标到设计窗口，随便找个地方单击摆好

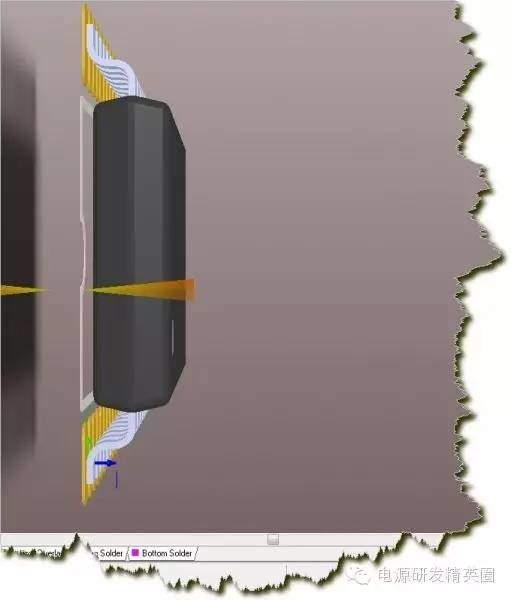

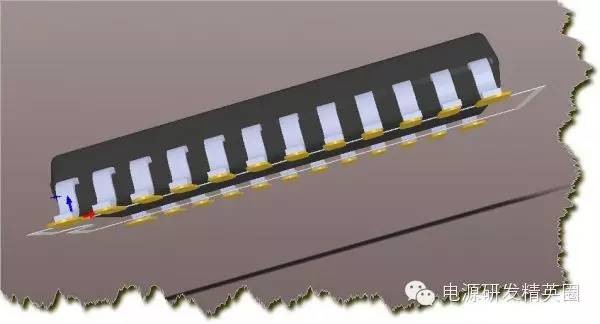

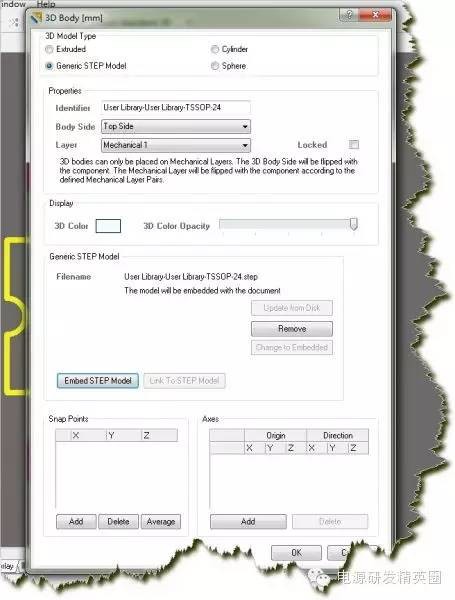

此时按快捷键3进入3D模式，会发现有时候模型方向及高度会不对，这是由于设计模型的人建模的时候选择的参考基准面不一样造成的，我们需要自己调节一下，双击模型回到刚才的编辑页面

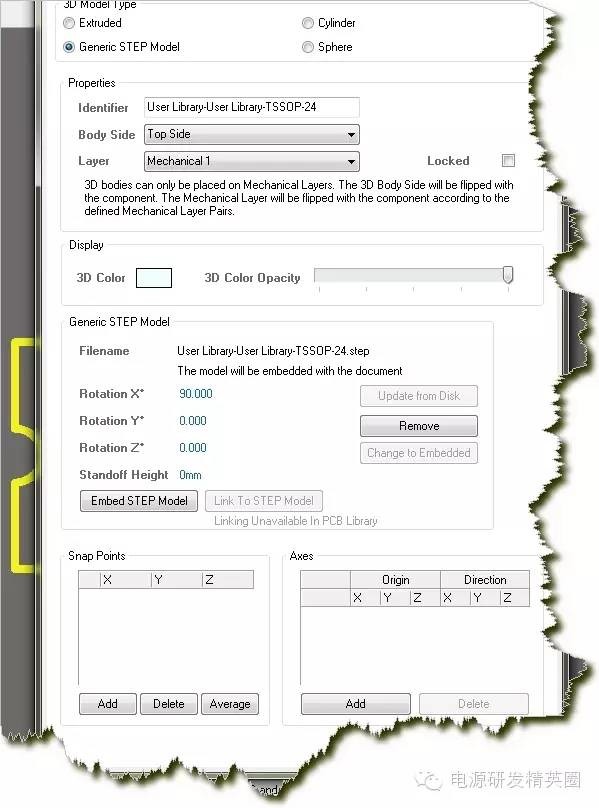

修改X方向角度90度，OK返回，发现模型已经正常方向了

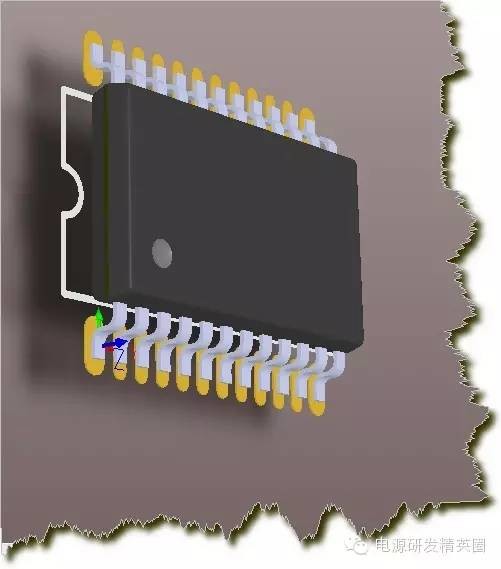

充分利用AD强大的各种对齐功能把模型摆好，大功告成，保存之后在原理图库里面指定该封装，编译集成库，然后在设计PCB的时候调用集成库，软件就自动把3D模型带入到PCB编辑器，设计PCB的时候就可以随时参照实物模型了

最后摆多几个造型，再拍几张

在14版中，在PCB环境建模有了新的一套思路，模型活了

下面给大家简单介绍一下新版的模型制作。

还是以这个散热器为例，我们先绘制一个散热器的截面图，由于是绘制截面图，我们可以加入更多的细节，比如鳍片上的圆角，甚至鳍片上的波纹。
